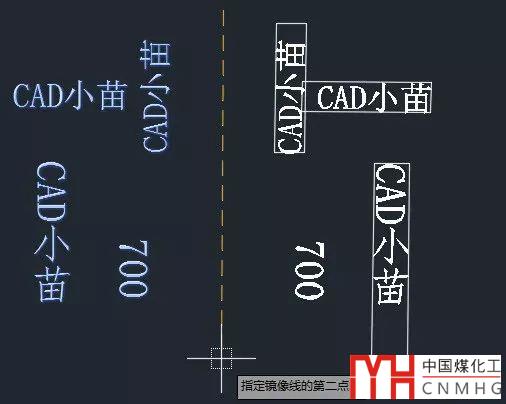

大家知道CAD在鏡像MI圖形的時候，為了保證文字可讀，對文字進行了特殊處理，也就是在默認狀態下，鏡像時文字會維持原來的方向的，保證文字可圖，如下圖所示。

但有時候鏡像的時候，文字會變成反轉的效果，這是什么原因呢？

下面給大家介紹一下文字鏡像時反向的幾種原因和解決辦法。

1、任何文字鏡像時都會反轉

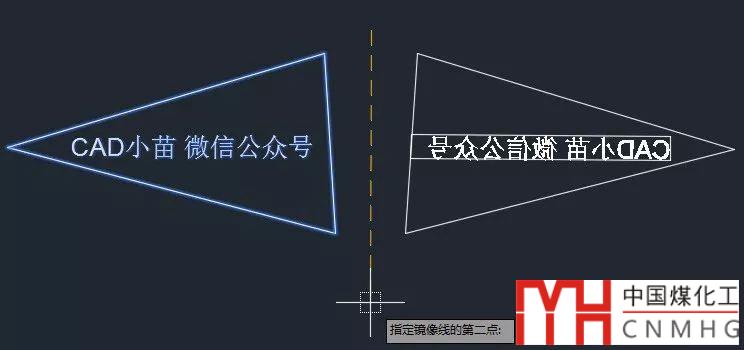

如果普通的單行文字或多行文字在鏡像時也會反轉，如下圖所示。

出現這種情況，那就是控制文字鏡像的變量：MIRRTEXT被設置成1了。

解決辦法：

輸入MIRRTEXT，回車，輸入0，回車。

2、普通文字鏡像不反轉，圖塊內文字會反轉。

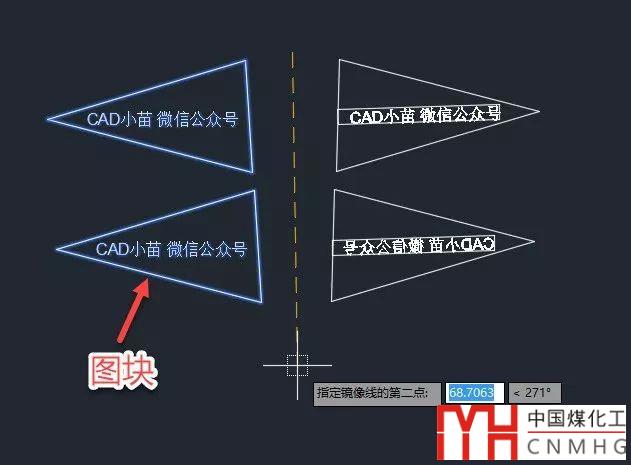

圖中的普通文字或圖塊的屬性文字鏡像時不反轉，但圖塊內的普通文字會反轉，如下圖所示。

這是正常現象！

獨立的單行文字、多行文字、標注文字在鏡像的時候都會保留可讀，但這些文字如果做到圖塊內部，也就是會被當做圖形來處理，因此鏡像時也會反轉。

解決辦法：

圖塊內的屬性文字在鏡像時可以保持可讀，不會反向，如果可以的話，用屬性文字替代普通文字。如果只是復制、鏡像等處理方便，選中一些圖形和文字做成了圖塊的話，比如選擇了那只能是將圖塊炸開后鏡像了。

據說浩辰建筑里做了一個能將旋轉或鏡像圖塊文字處理成可讀的工具，但只能在浩辰建筑里使用，可惜不能成為一個通用的工具！

3、圖中有些普通文字鏡像不反轉，但有些文字鏡像會改變方向。

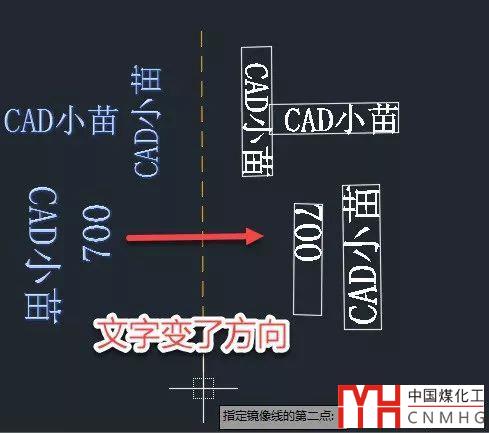

前幾天有位網友的圖紙就出現了類似的問題，圖中大部分圖紙鏡像的時候不變，但有一些文字鏡像時卻會改變方向，如下圖所示。

可以看到這些文字雖然變了方向，但文字還是可讀的，很顯然不是MIRRTEXT變量的問題。

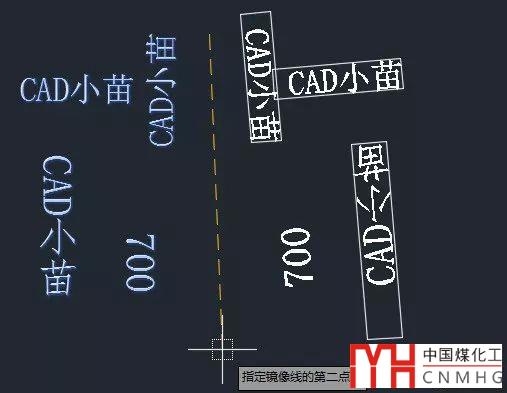

這種情況主要出現在豎向排列的文字，跟文字的旋轉方向、鏡像軸的方向有關系。同樣的文字在某個角度鏡像不變向，角度變一下就可能轉向，如下圖所示。

在CAD中通常會使用帶@的字體來書寫豎向文字，我開始以為跟這個字體有關系，后來發現使用不帶@的字體書寫文字后旋轉成豎向，鏡像也會出現旋轉。

其實CAD在鏡像文字時并不是簡單的保持原文字的方向，而是判斷什么狀態下是可讀的，在豎直方向偏左和偏右兩種情況正好文字是反向的。

解決辦法：

保證文字的方向必須是豎直方向(270度或90度)，鏡像時打開正交，保證鏡像軸豎直，這種情況文字方向通常不會變。

上面是遇到的幾種情況，鏡像時文字的處理方式是CAD內部確定的，我們只能遵循CAD內部的規則來操作。

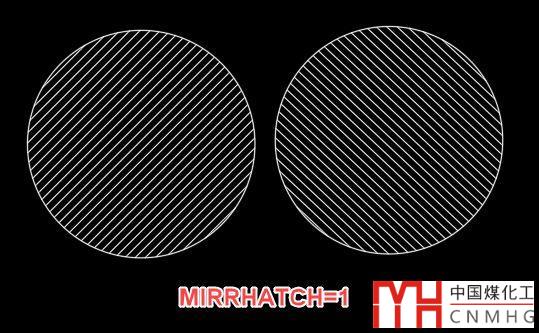

除了文字以外，CAD還提供了控制填充圖案鏡像的變量，填充在鏡像后為了保持跟原圖填充一致，也會維持原來的方向，但如果需要填充在鏡像的時候轉向的話，可以MIRRHATCH設置為1，如下圖所示。
