如果在多行文字編輯器內單獨設置了文字的字體、顏色、字高等格式，當我們修改文字樣式、圖層顏色、文字的字高或使用格式刷的時候，其中一些文字不會跟隨變化，如果圖中只有一個兩個這樣的文字還好辦，手動改一下就行了，如果圖中這類多行文字比較多，就比較麻煩了，CAD內部沒有提供批量處理這類文字的功能，只能一個個去刪除格式，或者炸開成單行文字。

CAD多行文字的格式設置

如何更改CAD文字的文字樣式？為什么換了樣式后有些字體仍不變？

格式刷到底可以匹配哪些特性？為什么有時候文字格式無法匹配？

肯定會有很多人遇到這樣的困擾，網上一定有類似的插件，只是沒有去花心思去找，今天信息里一位網友發給我了一個這樣的插件，在此分享給大家。

百度網盤下載地址：

鏈接：https://pan.baidu.com/s/1eTKHIue 密碼：qzd3

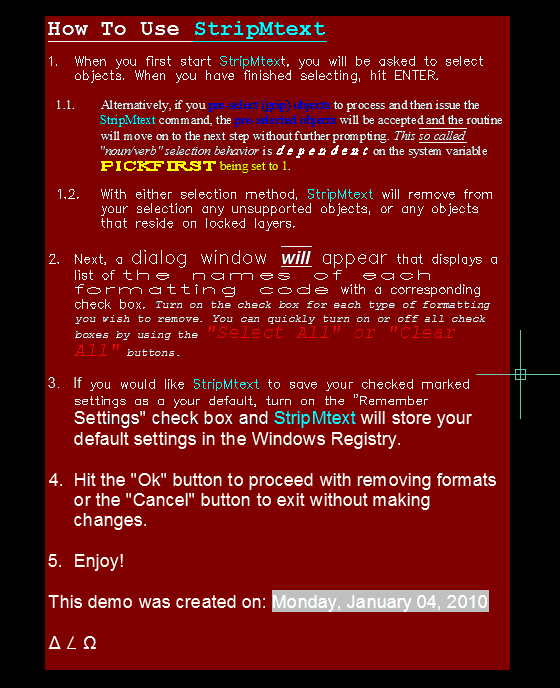

使用方法如下：

1、輸入AP，加載下載的插件STM.VLX，或者直接將下載的插件拖放到CAD窗口中。

2、插件正常加載后，命令行會提示此插件的命令：STRIPMTEXT，輸入此命令后回車會提示讓我們選擇對象。

命令有點長，如果使用的2014以上版本的CAD，只需要輸入前幾個字母，不需要輸入命令全稱。如果使用的CAD版本較低，又經常需要使用此插件的話，可以設置自動加載此插件，并在PGP文件加上一個快捷鍵。

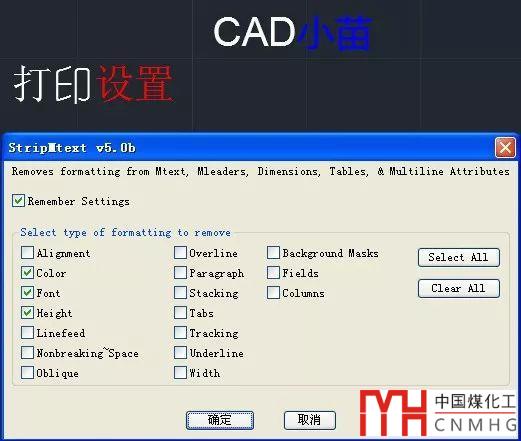

3、框選要處理的文字后回車，就會彈出一個對話框，可以設置要清理的格式，如下圖所示。

可惜這個程序沒有漢化版，這里簡單給大家解釋一下。

頂部的說明文字告訴我可以清楚多行文字、多重引線、標注、表格、多行文字屬性文字的格式設置。

設置好后我們可以勾選記住設置（Remember Settings），這樣下次啟動的時候就可以使用相同的設置。由于是LSP程序，這個記住設置只在當前文件有效，切換文件或重新加載LSP程序，就會恢復默認設置了。

默認選項：顏色Color、字體Font、高度Height通常就可以滿足要求了。其他格式用得不多，用過也通常不需要統一清除，當然你如果就想讓文字恢復最初始的狀態，也就單擊“全部選擇”（Select All）按鈕將所有選項都勾選上。

正好借這個機會大家也了解一下多行文字各種格式的英文是什么。

Alignment 對齊方式Color 顏色Font 字體Height高度 Linefeed換行

Nonbreaking Space不換行空格 Oblique傾斜角 Overline上劃線

Paragraph段落 Tabs制表位 Stacking堆疊 Underline下劃線

Width寬度因子 Background Masks背景遮罩 Fields字段 Columns分欄

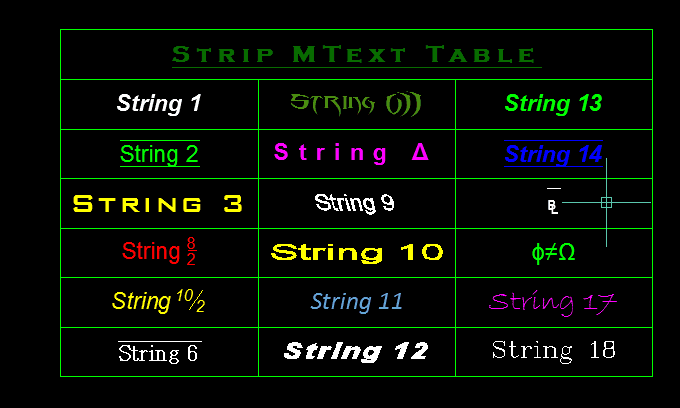

下面有兩段從網上下載的實際操作的視頻，大家可以看一下。

大家可以拿實際的圖紙?jiān)囈幌?，用幾次就?yīng)該可以得心應手了。

在此謝謝分享插件的網友！
