創建填充的方式有兩種：選擇對象和拾取點，拾取點是大家更常用的一種方式，因為填充區域很多時候是由多個圖形圍成的一個封閉區域。用選擇對象方式來創建填充，只要選擇的對象和孤島檢測方式是一樣的，填充的結果肯定是相同的。

CAD圖案填充拾取點和選擇對象的有什么區別？

但拾取點創建填充時，雖然拾取的點只要求在填充區域范圍內，但如果后續要對填充邊界進行調整，拾取點的位置會影響填充的效果，不知道大家注意過沒有。

CAD填充需要了解的重要問題之一（圖案篇）

CAD填充需要了解的重要問題之二（比例篇）

CAD填充需要了解的重點問題之三（邊界篇）

CAD填充需要了解的重要問題之四（其他）

近千種CAD填充圖案下載及使用說明

下面我們就來看看填充時拾取點的位置會對填充編輯產生什么影響。

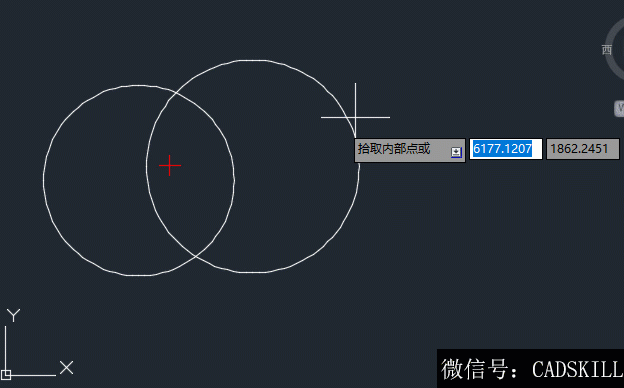

我在圖中兩個圓的重疊區域用紅十字做了一個標記，創建填充的時候就是拾取的這個點。創建填充后我們調整圓的半徑或位置的時候可以發現，填充并不會始終保持在兩個圓中間相交的區域，而是會根據拾取點所在的區域而變化，拾取點落在哪個區域內，填充就在這個區域。

通過上面的觀察我們可以發現，當用拾取點的方式創建填充的時候，拾取點的位置會被記錄下來，作為填充的定位點，當我們調整邊界的時候，填充會已這個點為中心來搜索填充的范圍，這個也被稱為填充的熱點。

我們很少這樣來調整填充邊界，因此也很少遇到這樣的問題。了解了拾取點的這種特性后，填充的時候我們可以有意識地拾取更合適的位置。即使充的時候沒有注意拾取點的位置，但如果在調整的關聯邊界線后填充區域變到其他位置的時候我們也知道是什么原因，不會感到奇怪了。
