VCAD簡介
也許有人會問：“為什么需要用程序繪制筒體封頭，程序繪制的筒體或封頭并不比熟練的設計人員用CAD直接畫更快，你有畫法蘭的程序，我有所有法蘭的圖庫，我并不會比你畫的慢。那你的這個東西還有什么意義呢？”。
如果您看完介紹之后，就會明白，即使貴公司有很強的設計人員，很豐富的圖庫，很多很多的技術積累，這個軟件還是能夠使我們從繁重的繪圖中解放出來。拿個最簡單的繪制筒體來說，它不但能夠得到筒體主視俯視圖，而且還將筒體的中文名稱，英文名稱，規格，材料，重量等等參數存到圖形上。做明細表的時候再用程序?qū)⑵渥x出。這樣，在繪圖的同時，明細表已經完成了。
軟件的所有標準件（封頭，法蘭，彎頭，支座，吊耳等），非標件（防沖擋板，裙座等）全部采用這種思路。這也就意味著，只要您的圖形是用本軟件的程序繪制的，那么組合完成后，能夠自動生成明細表。
對于標準圖紙，比如BEM換熱器，儲罐等采用整體成圖，能最快的提高設計效率。
圖紙構成 | 常規方法 | VCAD的方法 |
圖框，標題欄，技術特性表，管口表，技術要求 | 每個人打開自己原來的模板，復制到新的圖紙里，容易發生不統一現象。 | 將模板存在tk1中，鏈接在公共盤，一人維護多人使用。消滅不統一的現象。 |
圖紙 | 一筆一筆畫 | 豐富的標準件，非標件模塊，直接生產想要的部件，節點，或者直接成圖，各種部件可以靈活的組合，適用各種各樣的容器類型. |
材料明細表，管口明細表 | 對每個部件,查閱相應標準，手動輸入名稱規格重量等明細 | 用VCAD繪制的圖形都能夠自動生成明細表 |
節點圖 | 查找過去的圖，或者重畫 | 節點圖庫，可以對節點進行調用，形象方便快捷 而且還可以根據參數1：1繪制節點。放在公共盤，一人繪制，全體共享。 |
特殊設備 | 換熱器，塔，儲罐，高壓設備均需要重新開始?；蛘邉?dòng)用大量人力將特殊規格進行系列化 | 針對特殊設備制作相應的程序，使得能夠盡量直接成圖，減少工作量。 與系列化相比，更加通用，且不需要投入大量人力。 |
鈑金展開 | 通過計算或者人工放樣 | 參數化展開，任意等分，精確下料和統計材料。 |
數據查詢 | 翻看標準規范或者電子版 | 查詢模塊查詢數據，自動篩選，插值，計算，盡量少翻標準。 |
為什么一些演示起來很快的CAD工具，用起來不那么實用？
——只能繪制單個的零件，無法生成明細表。繪制完成后需要重新計算，書寫明細表。
——自動生成圖紙，對于一些標準件，標準設備非常好，但是對于各種各樣的非標準設備，卻非常不實用，會造成錯誤百出，修改量大的甚至超過了重新畫。而如果考慮非標設備，一次輸入?yún)?shù)量過大，很容易漏輸，甚至無法生成圖紙。
——只有在繪圖時才自動生成明細表，并且?guī)湍愣ê昧思?hào)，如果改變件號，修改量也是非常巨大。
——由于化工制圖需要不斷的修改，等等，修改耗費的時間其實也非常大，而這些沒有考慮到修改的問題，明細表只能在圖形生成的時候生成，這樣明細表有很大的局限性。
VCAD的優點：
大量的標準件，除了標準的封頭法蘭可以通過標準書查到的標準件，還可以生成非標的“標準件”，比如非標的耳座，吊耳，裙座，接管支撐，爬梯之類。
每畫一個圖形，圖形中都已經包含了這個圖形的所有數據，當拉完明細表后，只需要運用明細表工具將圖形中的數據讀取出來（通過點擊圖形），就自動讀到明細表中。無需畫圖時就考慮件號的生成，因?yàn)橹灰獔D在，隨時可以生成明細表。

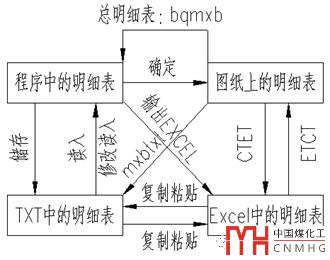

優異的明細表編輯器?？纱鎯?chǔ)，讀取，選擇，提取。使您在進行明細表的編輯過程中，盡可能的減少輸入文字。
明細表的轉換設置使得修改非常方便。提取后，可對明細表進行提取，放入excel表格中，并且這樣生成制造工藝料單非常方便。用常規方法制作的明細表也可以通過讀表程序得到其excel形式的材料表。
完美的圖庫處理，如果您有很多節點需要處理，那么可以通過4個圖庫，對您的圖庫進行整理，隨時可以調用，制圖時或通過可視的名稱或通過圖片預覽調出即可。
