管子管板接頭

一新人朋友抱怨說：

GB/T 151-2014的管子管板焊接接頭沒有尺寸，只標了個l長度，不小于管子壁厚。這個焊縫怎么設計？對于沒有經驗的新人，太難了！

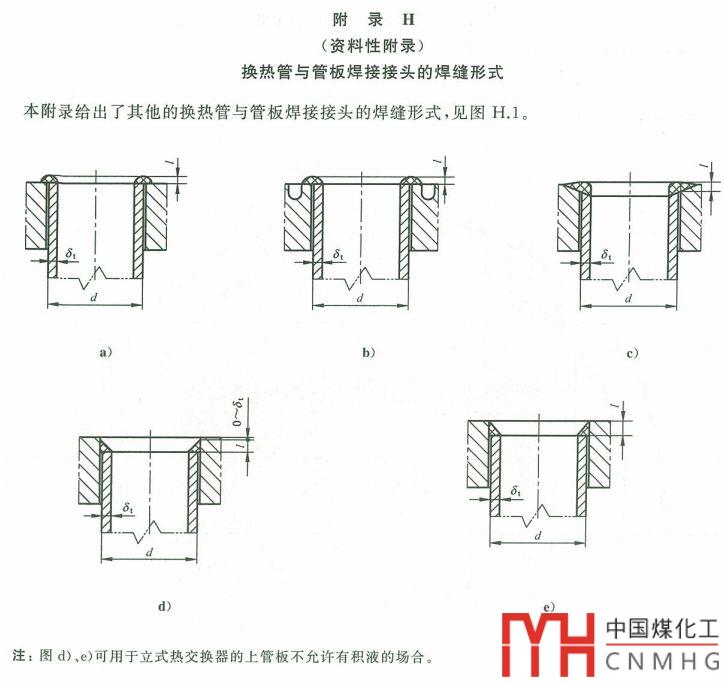

附錄H中也沒有詳細結構尺寸：

俗話說的好：

“結識新朋友，不忘老朋友，多少新朋友，變成老朋友?！?/p>

有了新規范，不忘老規范，詳細尺寸在老規范里，可是清晰著呢。

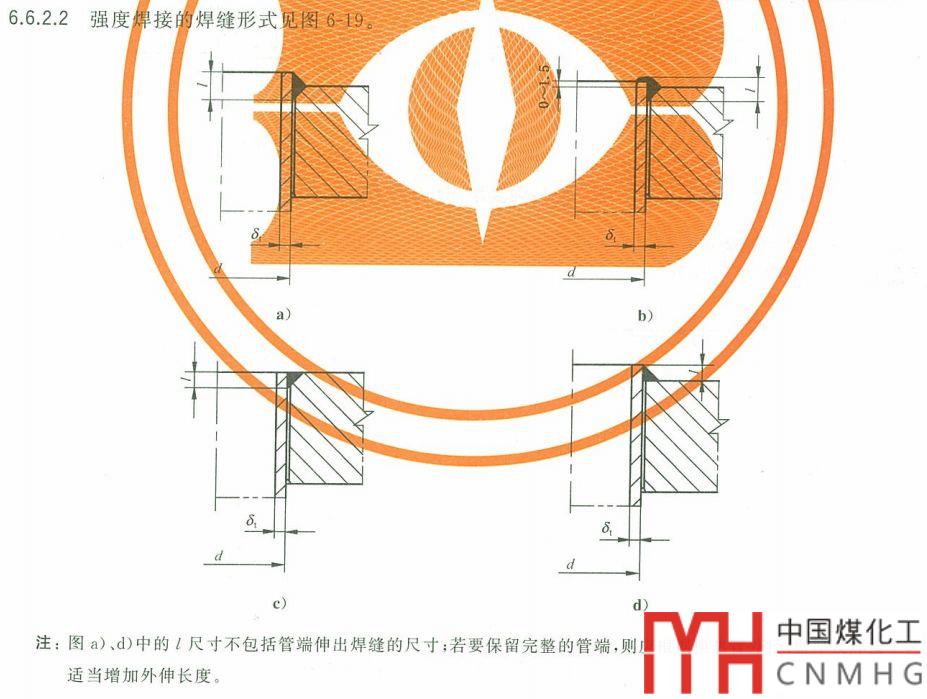

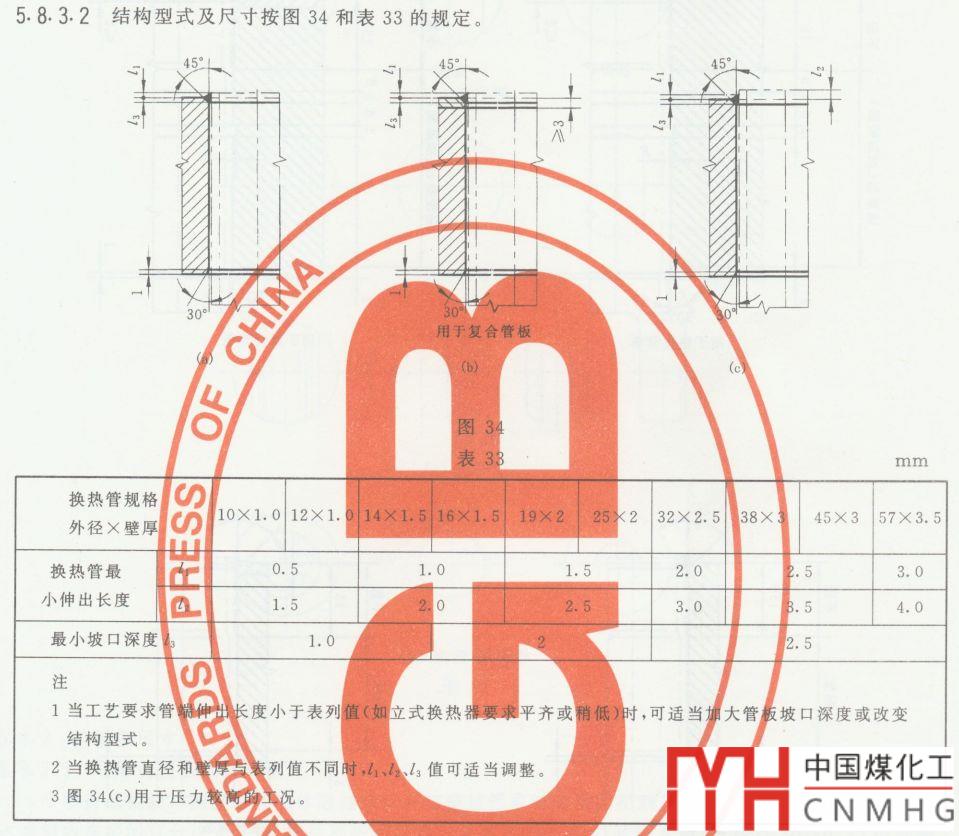

在GB 151-1999中，對于換熱管露頭，焊接量多少都有著非常詳細的規定。作為設計的參考，是非常有幫助的。

規范的倒退？

有人就納悶了，為啥老規范有詳細節點詳圖，新規范把它刪了，而且增加了許多種不常用的節點。以至于很多新人都不知道如何設計節點了。

從易用性上來說，這是標準的倒退啊。

新規范這樣做的原因是什么？

老規范的節點圖的數據藏著什么秘密呢？

強度焊

強度焊，顧名思義，管子管板焊接在一起，主要靠焊縫承受相應的載荷。

雖然他大舅他二舅都是他舅，但是強度焊和強度焊還是有細微的差別。

在ASME VIII I， UW-20中，對于管子管板焊縫分了三種：

1. 全強度焊：

接頭的強度與管子的抗拉強度相等，當滿足UW20.4時，不需要做剪切試驗，用焊接接頭保證了其密封性。（通俗說就是管子拉斷了，角焊縫還沒有拉開）

2.部分強度焊：

即管子管板焊縫強度>=各種工況下?lián)Q熱管的實際軸向應力（通俗說就是角焊縫能在換熱器各種工況下安全工作）。

最大許用軸向載荷按照UW-20.5，附錄A，UW-18（d）計算。當滿足UW-20.5或者UW-18（d）時，無需做剪切試驗。焊接接頭保證了密封性。

3.密封焊：

管子脹節接頭的補充措施，僅起密封作用。脹接工藝及評定參照附錄HH

全強度焊相當于要求管子拉斷了，角焊縫還沒有拉開。

部分強度焊相當于焊縫滿足各種工況下的載荷。

全強度角焊縫高度公式來源

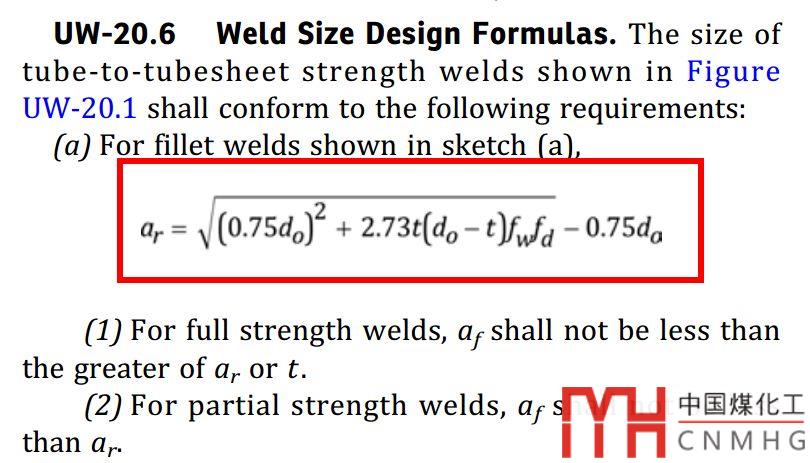

我們以UW-20.1節點（a），試算一下，了解全強度焊的含義。

對于節點（a），如果是全強度焊，焊腳高不能小于ar

那么ar的計算公式為啥是這樣呢？

其實公式的原理就是一條：

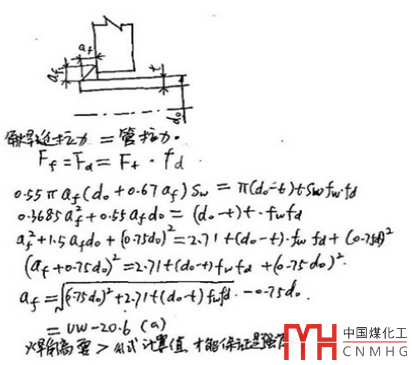

角焊縫拉力>=管子壁厚拉斷拉力，其推導如下。

推導結果完全符合UW-20.6（a）的公式。

同理可以推導UW-20.6的其它角焊縫高度公式。

所以，這個證明推測是對的。

1999版尺寸的秘密

我們知道，管子管板接頭焊縫承受的是剪切應力，所以要保證焊接接頭比管子本體抗拉效果好，有個簡單的估算公式，按照角焊縫強度是抗拉焊縫的0.7倍，必須使得焊腳高l>=sqrt(2)*t=1.4t.

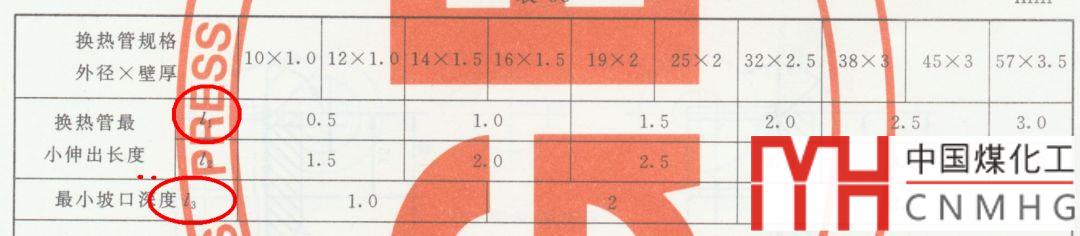

所以我們可以檢查一下GB 151-1999的表的l1+l3，均是按照大于1.4倍壁厚，圓整取值的。

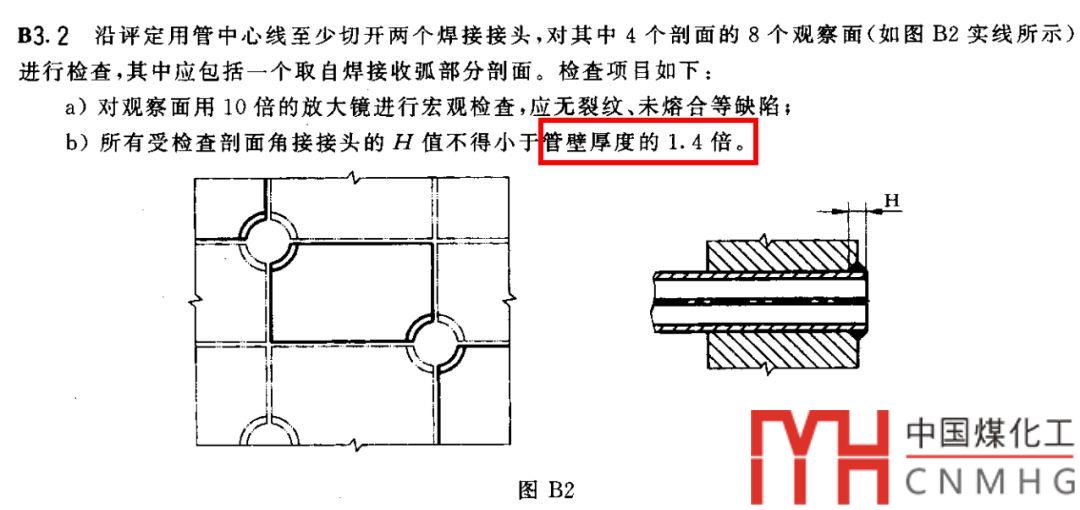

在1999版的附錄B中，也有類似的暗示：

知道這個原則，對于我們設計管子管板角焊縫，有很好的參考。

如果結構可以，盡量使得管子管板的焊腳高度大于1.4t。

規范的改進

GB151-1999采用保證焊角高度為1.4倍換熱管厚度的方法保證其為強度焊。

優點：簡單，方便應用。

缺點：對管子管板的焊接結構限制較大，只能選用有限的幾種結構。

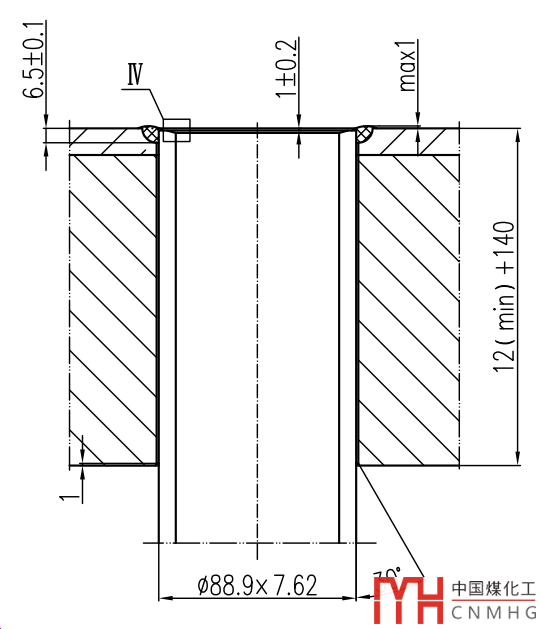

比如在過去，BASF有非常成熟的管子管板焊接節點（如下圖），在GB 151-1999中是沒有的。導致此節點的應用充滿波折。

SW6給出的默認焊接節點高度，永遠比設計的高，導致每臺換熱器，均需要手動核算軸向力。

在老版本的SW6中，對固定管板的焊角高度采用的是GB151-1999的焊接結構，自動生成，而且是按照外徑來確定焊腳高度，造成焊角高度有時不符合實際情況，而且在程序中無法修改。

例如57*2.5的換熱管，強度焊只需要2.5*1.4=3.5的焊角高度，而SW6默認生成的是永遠是5

再例如：2012年的項目中，對于如下的節點，在SW6中沒有辦法計算，需要人為手動計算焊縫高度是否足夠。

GB/T 151-2014對管子管板焊接接頭改動很大，不再推薦坡口尺寸，基本思路很像ASME。

SW6也改進了程序，將焊角高度由設計人員輸入，并用來校核是否為強度焊。

規范自由度變大了，應用更加靈活了，對設計人員的要求也相應的提高了。

所以，我覺得這是規范以及配套軟件的一個進步。

更好的焊接接頭

管子管板焊接接頭直接關系到設備的使用壽命。

管子管板焊接接頭符合規范某一結構，通過了強度計算，不代表使用就沒有問題。

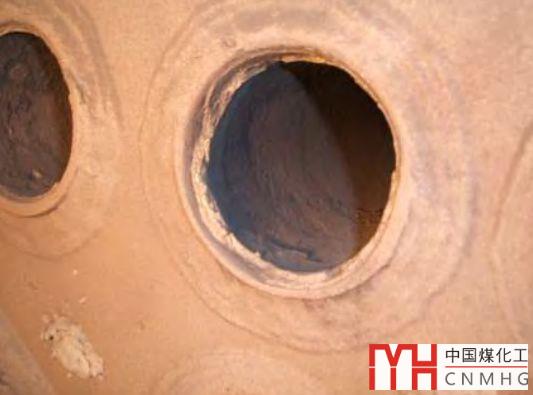

下面的圖片是某專利商設計的焊接節點，在使用25年后的的效果。

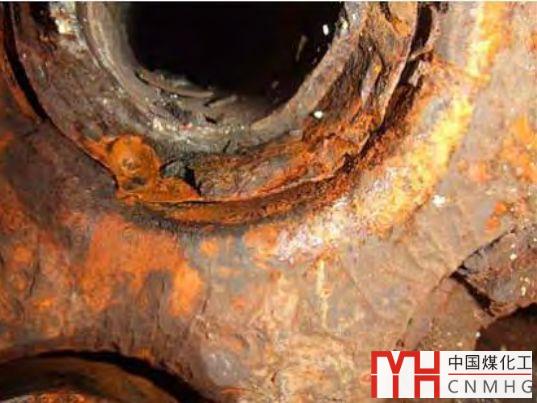

下圖是在同樣工況下，采用符合規范的普通焊接節點，使用一年后的效果圖。

如果有成功的經驗，規范不禁止采用更好的焊接節點。

而什么是更好，需要業主的反饋，設備制造商的積累，是值得從業人員深入探討的問題。
