為什么做ASME 人孔程序

在做ASME設計或者業主有要求時，很多時候的人孔必須要采用ASME或者HG美標法蘭，沒有辦法直接采用國標的人孔標準（歐標）。

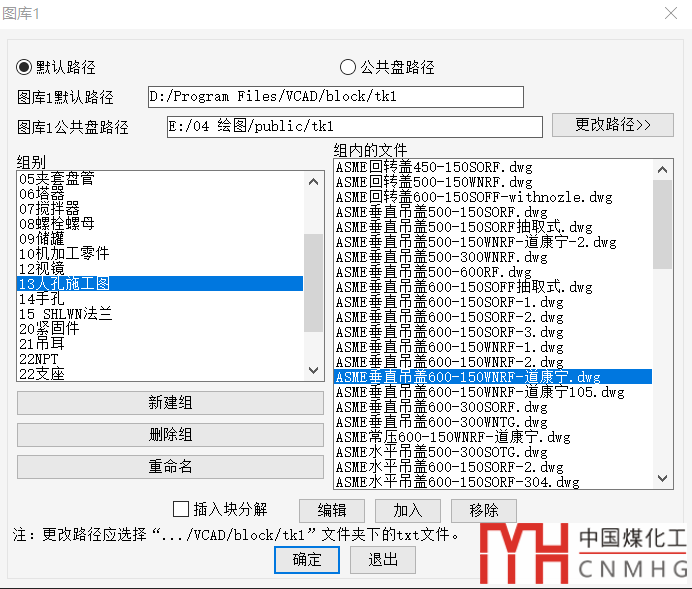

盡管在TK1程序中，有一些搜集的ASME人孔，但是很多時候調用完成需要修改的地方比較多。

為了方便迅捷的繪制ASME人孔法蘭，對于ASME人孔進行了歸納和總結。對于DN450，DN500和DN600的壓力等級為Class150,300,600的垂直吊蓋人孔,水平吊蓋人孔,水平回轉蓋人孔，進行了系列化。

如何實現

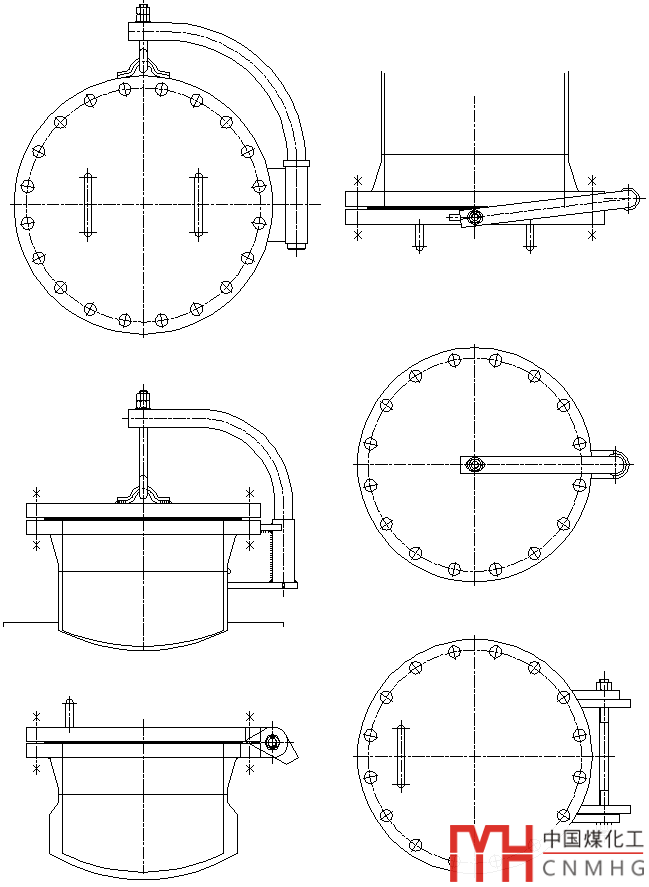

首先繪制3*3*3=27個1:1的人孔的主視圖和俯視圖。

第二：繪制3張A1啞圖。

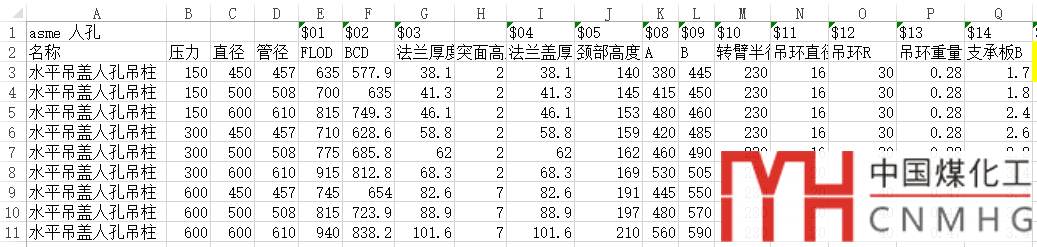

第三：輸入啞圖所配的數據以及明細數據，下圖為一部分數據。

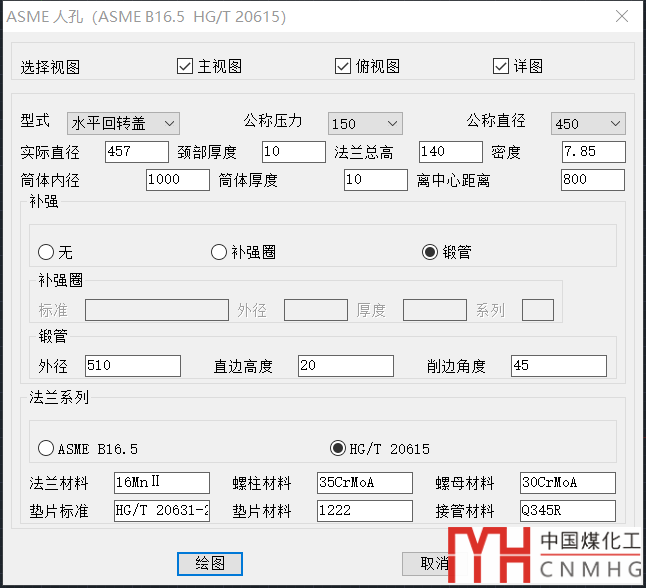

第四：按照繪圖習慣，編寫代碼，盡量考慮其現實中的實用性，再減少輸入的同時，考慮各種組合工況，最終界面如下：

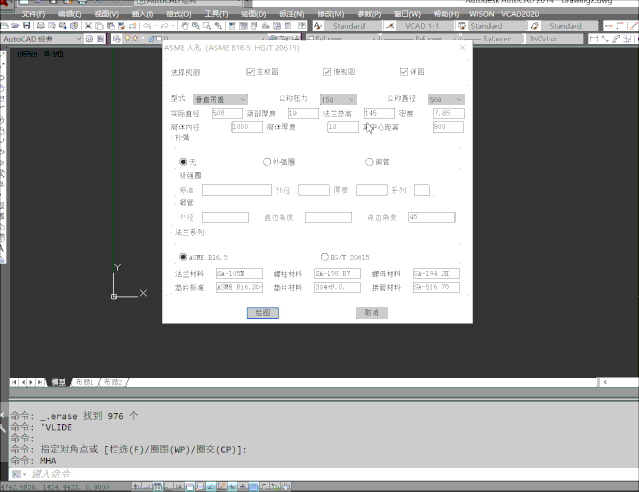

動畫演示

程序特點：

1. 人孔考慮無補強，有補強以及鍛管的情況。

如果為鍛管，出鍛管按比例的制造圖。

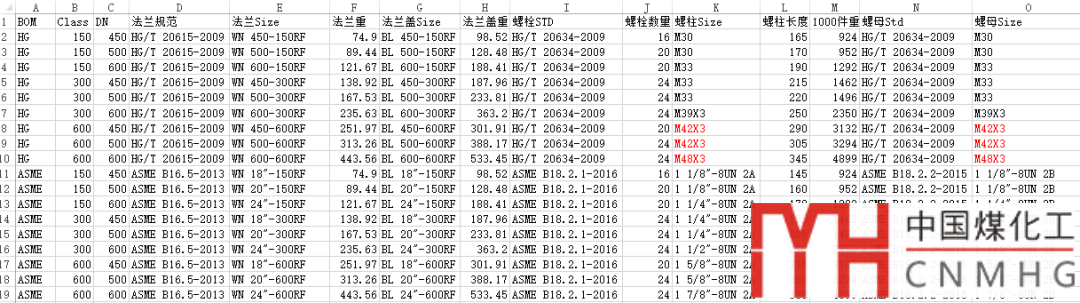

2. 法蘭系列分為ASME B16.5和HG/T 20615，并出對應的法蘭（蓋），螺柱，螺母等明細表。

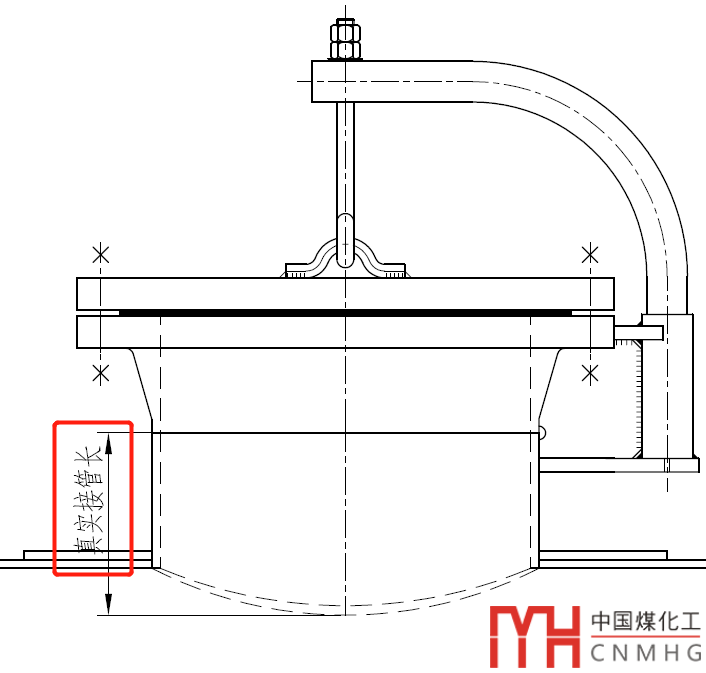

3. 繪制真實接管高度相貫線。

動畫演示如下：

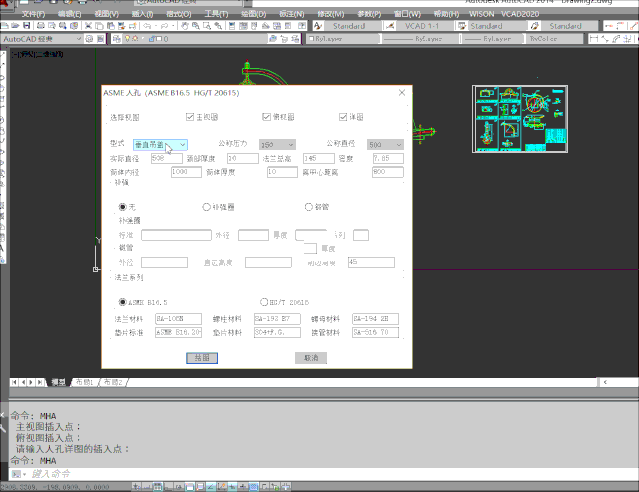

垂直吊蓋人孔

水平吊蓋人孔

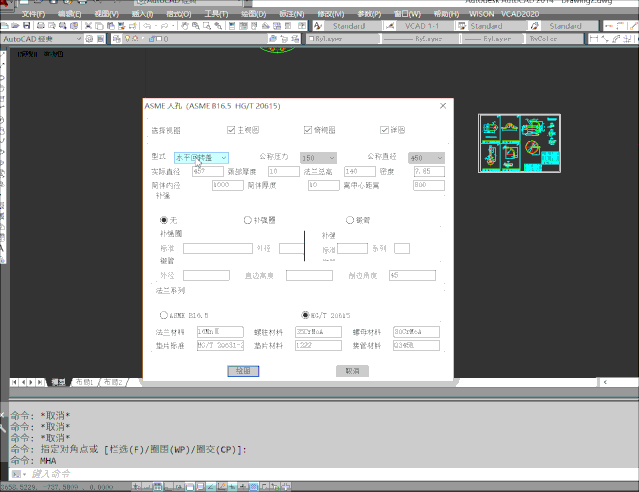

水平回轉蓋人孔

VCAD的其它人孔

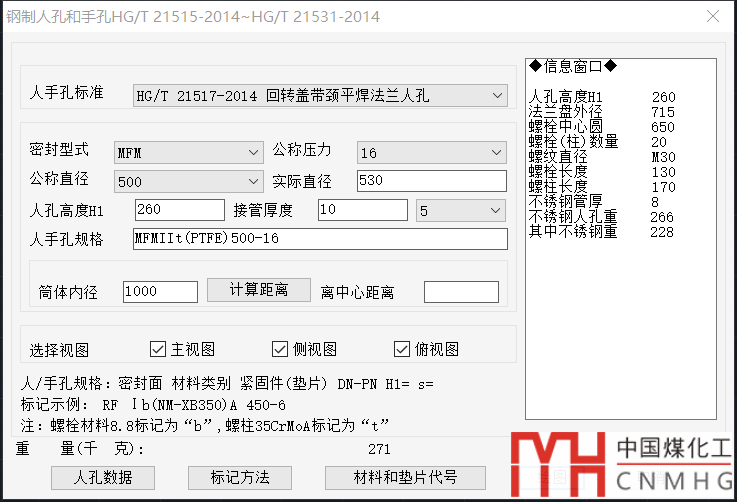

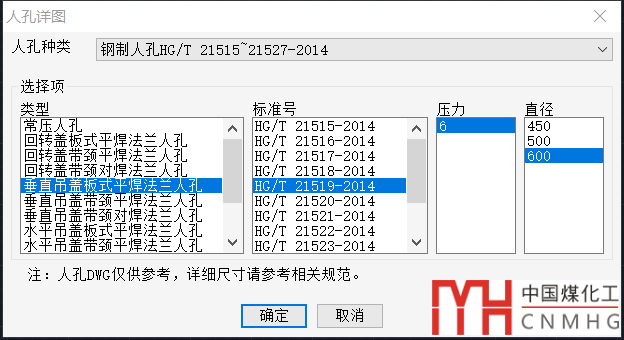

VCAD含有各種人孔，比如鋼制人孔手孔HG/T 21515-2014~HG/T 21531-2014的所有人手孔自動出圖。

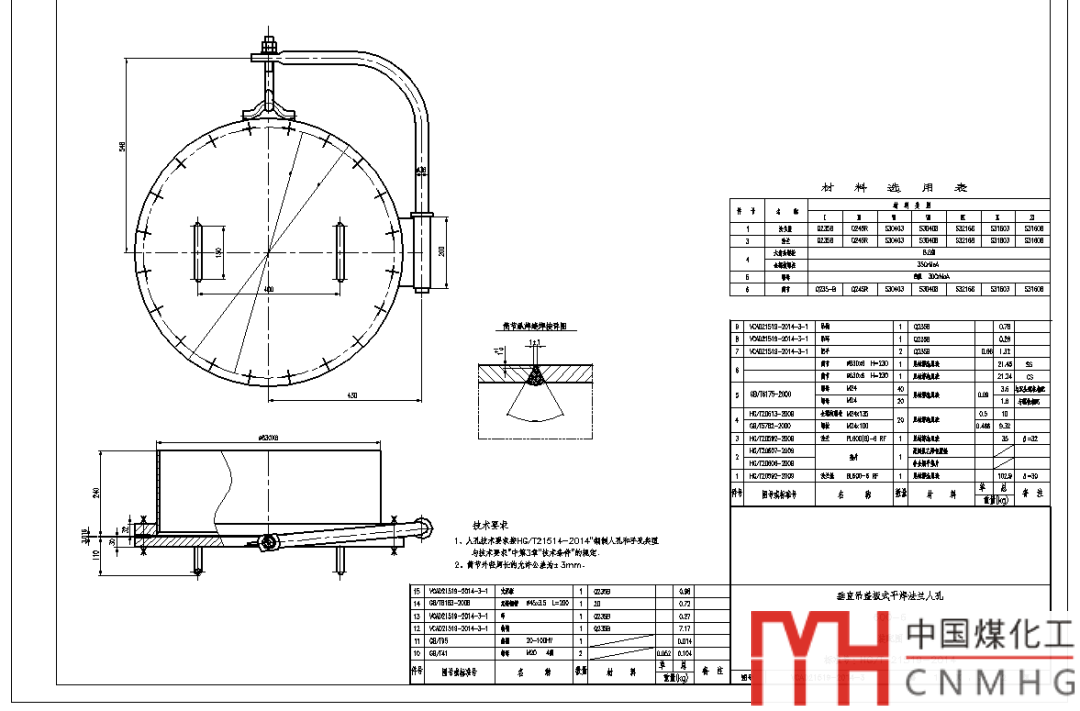

比如人孔制造圖，從HG/T 21515~21527-2014。

再也不用掃描人孔的PDF圖紙了。

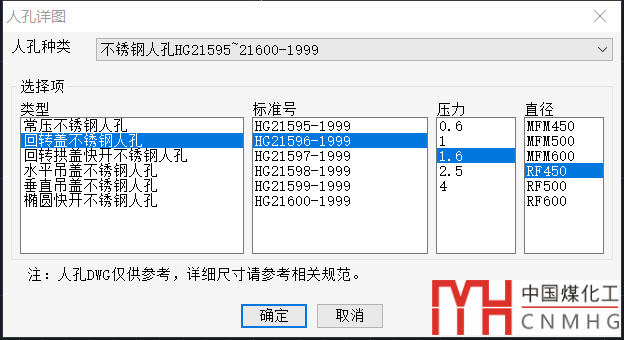

比如襯不銹鋼人孔的制造加工圖，1999版本的。

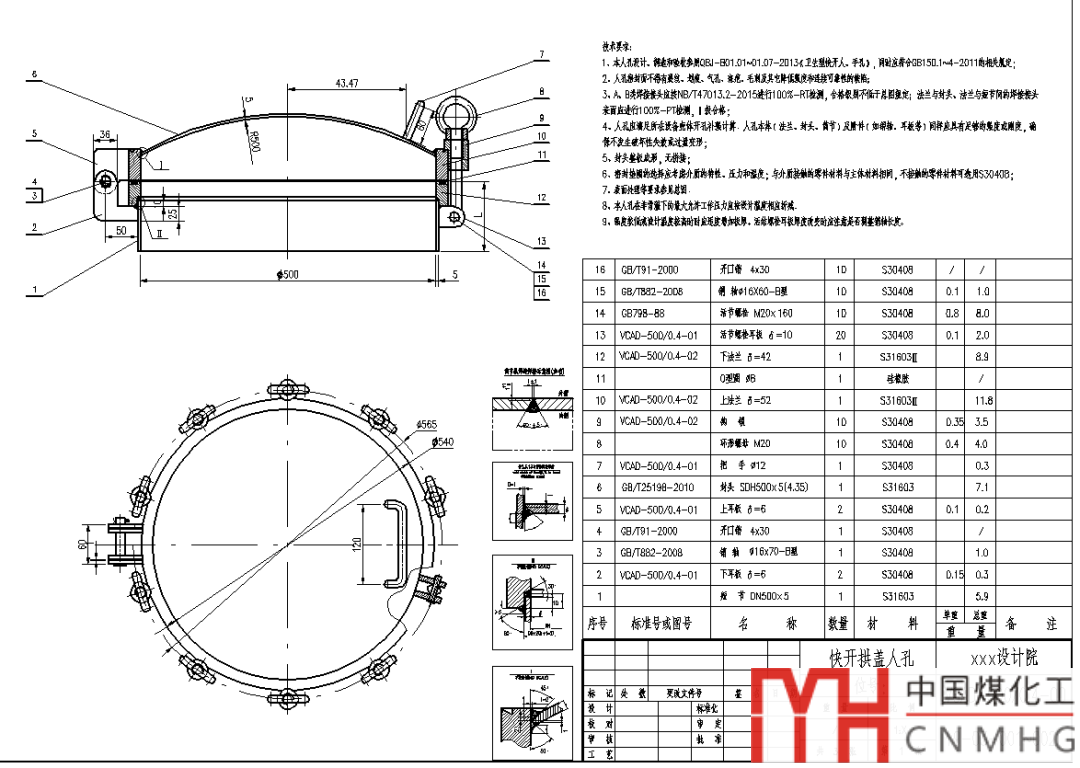

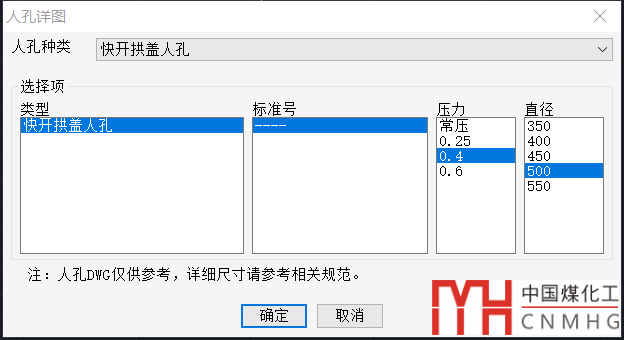

以及不少快開拱蓋人孔。

作為設計參考是很不錯的。

襯不銹鋼人孔
