大平板開小孔是等面積補強法的理論基礎，對于其應力分布，彈性力學上有理論解，之前，我們也討論過，見《等面積法開孔補強的應力校正系數F》。

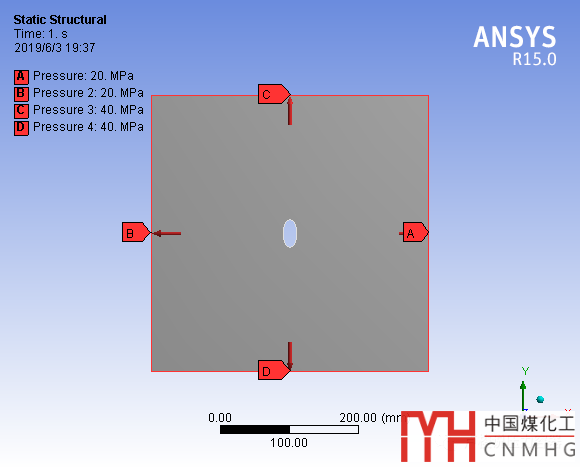

我們以一尺寸為400mmX400mm的平板上開一長軸2a=40mm，短軸2b=20mm的橢圓孔為例，通過ANSYS Workbench來驗證一下。平板x、y方向上分別受20MPa，40MPa的拉應力。對于圓柱體來說，x方向?yàn)橥搀w軸向，y為筒體周向。

根據彈性力學的理論解（見本文最后的截圖），對于我們的模型（a/b=2, b/a=0.5）有：

1.長軸平行于y軸（y方向上受40MPa拉應力），橢圓孔長軸、短軸頂點的應力均為40MPa的1.5倍，即60MPa。

2.長軸平行于x軸（x方向上受20MPa拉應力），橢圓孔長軸頂點應力為40MPa的4.5倍，即180MPa，短軸頂點為0MPa。

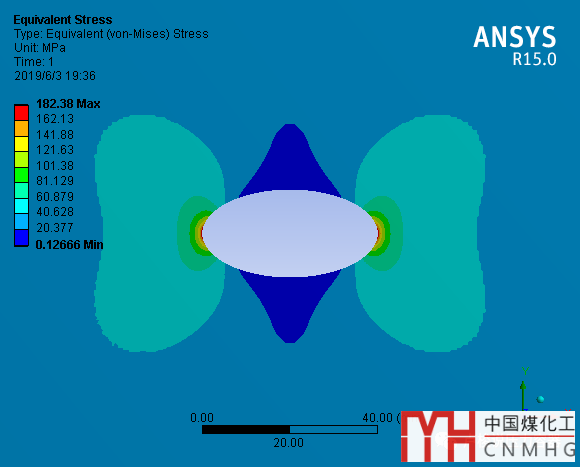

以下為ANSYS Workbench驗證結果，當然，如果平板再大一些，橢圓孔周邊的網絡再細一些，ANSYS數值解是能夠逼近彈性力學理論解的。

所以說，筒體上開孔的長短軸之比要小于2，要不然會出現大于4.5倍周向應力的應力集中；并且從應力集中的角度來說，與筒體軸線成一定夾角的接管（開孔長軸平行于軸線x），要劣于筒體切向接管（開孔長軸垂直于軸線x）。

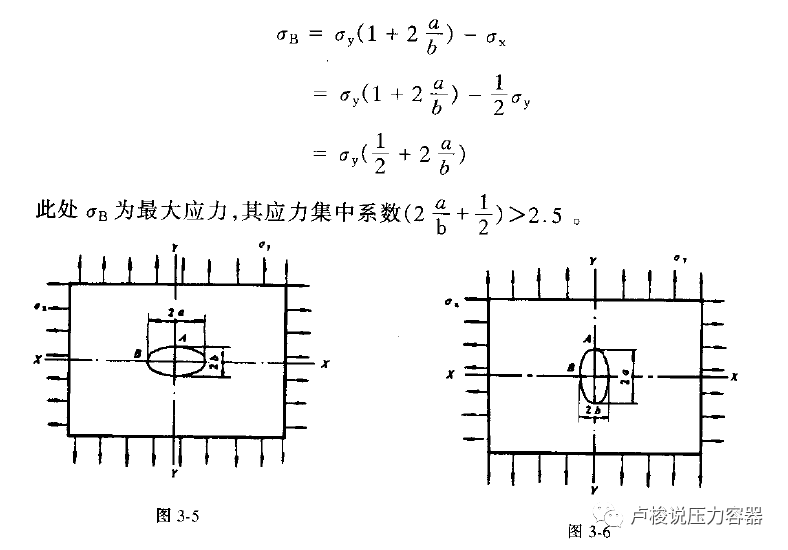

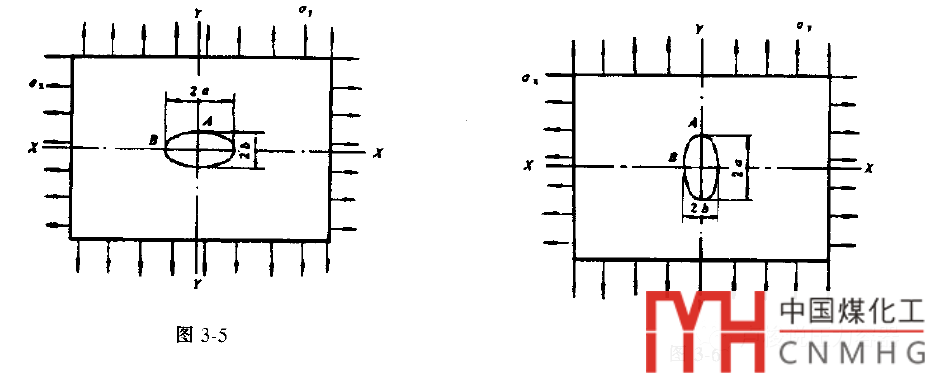

彈性力學理論解
