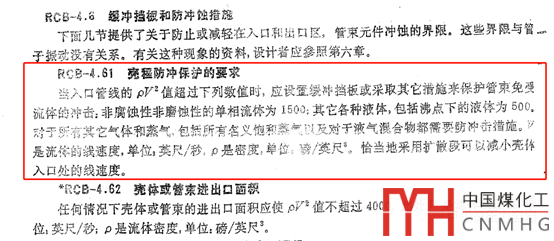

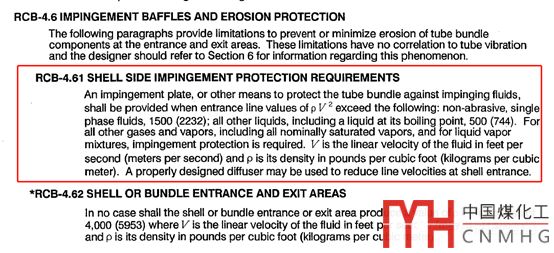

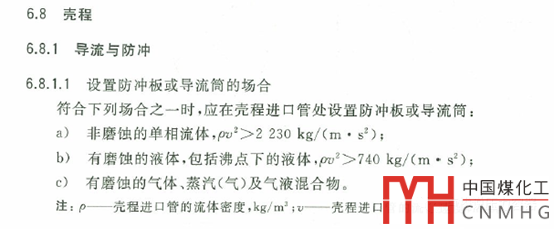

GB/T 151-2014中對于殼程設置防沖板的條件作了規定，如下圖所示，這與上一版GB151的規定略有不同，根據標準釋義，2014版是根據美國標準TEMA RCB 4.6.1作的調整。我們可以看一下TEMA RCB 4.6.1的原文，有助于對上述條文的全面、準確認識。尤其是c）中的蒸汽（氣）、氣液混合物。（蒸汽要考慮相變，氣液混合物（兩相流）容易產生振動）在殼程設置防沖板, 其目的是為了防止流體的流入對換熱管造成沖擊而使換熱管出現沖蝕和振動, 同也可以避免由于管子的不均勻加熱而產生的熱應力, 起到保護換熱管的作用。如果流體進入換熱器時流速很大, 若不設置防沖板加以保護, 流體就會直接沖擊換熱管并引起換熱管的強烈振動, 并導致如下危害：1. 相鄰換熱管之間或換熱管與殼體之間的碰撞, 使換熱管和殼體受到磨損而開裂。2. 管子的振動勢必導致?lián)Q熱管與折流板孔的撞擊而被切斷。3. 管子與管板的連接處發生泄漏。管子與管板的連接方式有焊接、強度脹接以及脹焊結合三種。無論哪一種連接都會由于換熱管長時間的高頻振動而導致連接處開裂或管子在管板處磕碰而破損、泄漏。4. 管子疲勞破壞。由于溫度的作用, 換熱管材料的機械性能與常溫條件下的數值存在差異, 如材料的強度限、屈服限、彈性模數都會下降, 勢必影響管子的抗疲勞性能。5. 噪音污染。由于管子的振動、碰撞, 必將引起很大噪音, 造成環境污染。因此, 換熱器的防沖是必要的, 其簡便有效的方法就是設置防沖板。由于殼程流體進入時, 其方向垂直換熱管, 而且殼程設置防沖板的情況居多。[1] 豐艷春. 換熱器防沖板失效問題的探討[J]. 管道技術與設備, 1999, (3).
