今天這篇文章我們來談談西門子SCL語言中的計數器（Counter）指令。

S7-1200和S7-1500系列PLC的使用IEC計數器，包括三類：加計數器（CTU,Count UP）、減計數器（CTD，Count Down）和加減計數器（CTUD，Count up and down）。

1、加計數器指令

加計數器指令（CTU）用來進行向上計數。

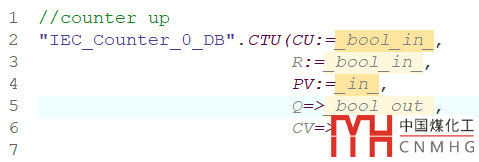

從指令列表中添加該指令時會提示生成背景數據塊（或多重背景數據塊），指令的初始狀態如下：

該指令有五個參數，其含義如下：

1. CU：輸入?yún)?shù)，布爾型數據，計數器向上計數啟動信號（需要上升沿）；

2. R：輸入?yún)?shù)，布爾型數據，計數器復位信號；

3. PV：輸入?yún)?shù)，整型數據，計數器預設值（Preset Value）;

4. Q：輸出參數，布爾型數據，計數器的標志位；

5. CV：輸出參數，整型/字符型數據，計數器的當前值（Current Value）；

加計數器的工作過程如下：
輸入?yún)?shù)CU信號的每一個上升沿（從0變?yōu)?）都會使計數器的當前值CV加1；
CU參數持續不斷的上升沿信號會使CV的值持續增加，直到達到最大值（32767或127）；達到最大值后，計數器不再受CU的上升沿信號影響；
在計數的過程中，如果計數器的當前值CV大于或者等于預設值PV，計數器的標志位Q被置位（值變?yōu)?）；否則計數器的標志位Q的值為0；
當復位信號R的值為1時，計數器的當前值CV變?yōu)?；若R的值保持為1，CU信號的上升沿不能啟動加計數器指令；

2、減計數器指令

減計數器指令（CTD）用來進行向下計數。

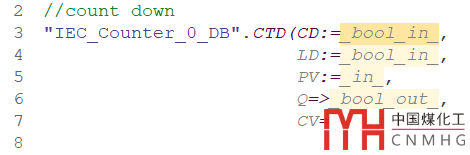

從指令列表中添加該指令時會提示生成背景數據塊（或多重背景數據塊），指令的初始狀態如下：

該指令有五個參數，其含義如下：

1. CD：輸入?yún)?shù)，布爾型數據，計數器的向下計數啟動信號（需要上升沿）；

2. LD：輸入?yún)?shù)，布爾型數據，加載計數器預設值信號；

3. PV：輸入?yún)?shù)，整型數據，計數器預設值（Preset Value）;

4. Q：輸出參數，布爾型數據，計數器的標志位；

5. CV：輸出參數，整型/字符型數據，計數器的當前值（Current Value）；

減計數器的工作過程如下：
輸入?yún)?shù)CD信號的每一個上升沿（從0變?yōu)?）都會使計數器的當前值CV減1；
CD參數持續不斷的上升沿信號會使CV的值持續減小，直到達到最小值（-32768或者-128）；達到最小值后，計數器不再受CD的上升沿信號影響；
在計數的過程中，如果計數器的當前值CV小于或者等于0，計數器的標志位Q被置位（值變?yōu)?）；否則計數器的標志位Q的值為0；
當LD信號的值為1時，計數器的預設值PV被加載到當前值CV中；若LD的信號值保持為1，CD信號的上升沿不能啟動減計數器指令；

3、加減計數器指令

加減計數器（CTUD）指令既可以進行向上計數，也可以進行向下計數。

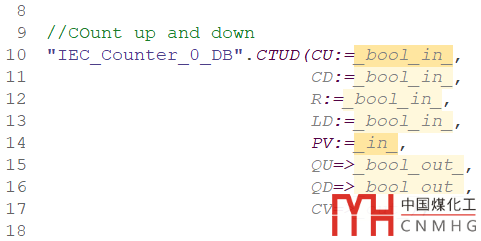

從指令列表中添加該指令時會提示生成背景數據塊（或多重背景數據塊），指令的初始狀態如下：

該指令有八個參數，其含義如下：

1. CU：輸入?yún)?shù)，布爾型數據，計數器向上計數啟動信號（需要上升沿）；

2. CD：輸入?yún)?shù)，布爾型數據，計數器向下計數啟動信號（需要上升沿）；

3. R：輸入?yún)?shù)，布爾型數據，計數器復位信號；

4. LD：輸入?yún)?shù)，布爾型數據，加載計數器預設值信號；

5. PV：輸入?yún)?shù)，整型數據，計數器預設值（Preset Value）;

6. QU：輸出參數，布爾型數據，向上計數（加計數器）標志位；

7. QD：輸出參數，布爾型數據，向下計數（減計數器）標志位；

8. CV：輸出參數，整型/字符型數據，計數器的當前值（Current Value）；

加減計數器的工作原理如下：
輸入?yún)?shù)CU信號的每一個上升沿（從0變?yōu)?）都會使計數器的當前值CV加1；
輸入?yún)?shù)CD信號的每一個上升沿（從0變?yōu)?）都會使計數器的當前值CV減1；
CU參數持續不斷的上升沿信號會使CV的值持續增加，直到達到最大值（32767或127）；
CD參數持續不斷的上升沿信號會使CV的值持續減小，直到達到最小值（-32768或者-128）；
在計數的過程中，如果計數器的當前值大于或等于預設值PV，則QU的值為1；否則QU的值為0；
在計數的過程中，如果計數器的當前值小于或等于0，則QD的值為1；否則QD的值為0；
當復位信號R的值為1時，計數器的當前值CV變?yōu)?；若R的值保持為1，CU信號或CD信號的上升沿都不能啟動計數器指令；
當LD信號的值為1時，計數器的預設值PV被加載到當前值CV中；并且只要LD的信號值保持為1，CU信號或CD信號的上升沿都不能啟動計數器指令；

好了，關于西門子SCL語言中計數器指令就先介紹到這里。如果你喜歡這篇文章，可以去官網（https://www.founderchip.com）下載本文PDF版本。官網也提供西門子SCL語言的文章歸檔，可以進行系統的學習。
