良好的供電是PLC能穩定運行的前提。對于S7-200 Smart系列PLC而言，西門子公司為其量身定做了一款電源模塊--PM207。今天這篇文章，我們就來認識下這款電源模塊。

PM207名稱中的“PM”是英文“Power Module”的縮寫，中文翻譯為“電源模塊”。PM207目前總共有三種型號：PM207 24V/3A，PM207 24V/5A和PM207 24V/10，其外形和設計與S7-200 Smart完美匹配，能夠把輸入的交流電（AC），經過整流、濾波后變成直流電（DC）進行輸出。同時，也能連接直流電網。也就是說，輸入端也能接受直流電。

當輸入端連接交流電時，其輸入電壓的范圍為：85~264 V AC，電流的頻率為50Hz或者60Hz（我國交流電的頻率為50Hz）；當輸入端連接直流電時，其輸入電壓的范圍為：88~370 V DC；

以PM207 24V/5A為例，其額定輸出電壓為24V DC，且輸出電壓的范圍可調，為：22.8~26.4 V DC；額定輸出電流為5A；建議使用額定電流為10A的、脫扣特性為C型的微型斷路器；

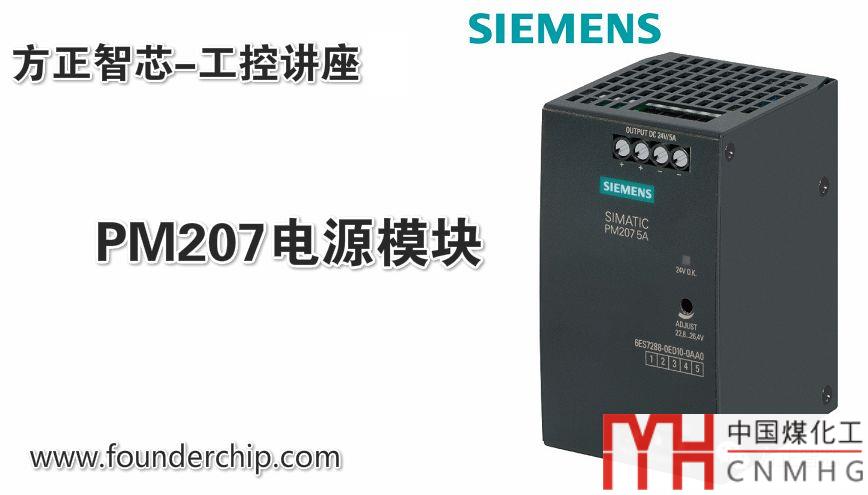

PM207 24V/5A的外觀如下圖：

上圖中，PM207模塊的下端有三個接線端子：L、N和PE。當使用交流供電時，“L”接相線，“N”接中性線，“PE”接保護地線；當使用直流電供電時，“L”接正極，“N”接負極；

在底部接線端子的上部，有一個可調旋鈕，可以調節輸出電壓的大小，其范圍為：22.8V~26.4V DC；

可調旋鈕的上面有一個LED指示燈，當輸出電壓正常時會點亮，為綠色；

最上部的四個接線端子為輸出電壓的接線端子，左邊兩個為正極，右邊兩個為負極；

PM207（24V/3A 、24V/5A和24V/10A）三種型號的模塊有很大的相似處，比如：

• 輸入電壓/頻率；

• 輸出電壓范圍；

• 防護等級（均為IP20）；

• 安裝導軌尺寸（35mm DIN）；

其主要區別在于額定輸出電流的不同， 分別是3A ，5A和10A；當然，其輸入電流也是不同的；

另外在外形尺寸上，PM207 24V/10A模塊是最大的，為：60x125x125mm，其重量為0.925kg；PM207 24V/3A模塊最小，為：45x100x81mm，重量為：0.46kg；

好了，關于PM207模塊就先介紹到這里。
