這篇文章我們以一個實際例程來介紹S7-1200高速計數器(HSC)的組態和編程。

假設我們現場需要對流過管路的水的體積進行計量，管路中安裝有體積流量計，它以脈沖的形式給PLC發送信號，項目中使用的PLC為1214C/DC/DC/DC。

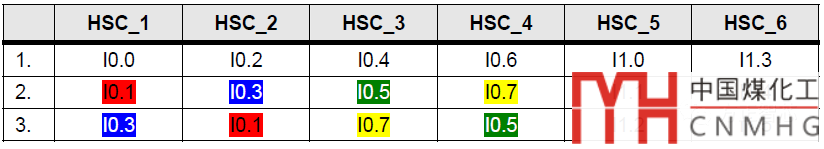

首先來確定流量計與PLC之間的電氣接線。考慮到脈沖的頻率不超過100kHz，可以使用1214C的HSC1來測量(HSC的介紹可參考上一篇文章)。下圖最左邊一欄是HSC1的端子定義：

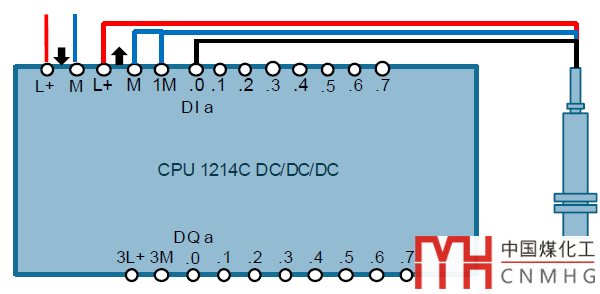

其中I0.0(DIa.0)是脈沖的輸入通道，I0.1是信號方向的通道，I0.3是外部復位信號的通道。由于該信號使用內部輸入，不需要方向和外部復位，故I0.1和I0.3可以不連接。傳感器的接線示意圖如下：

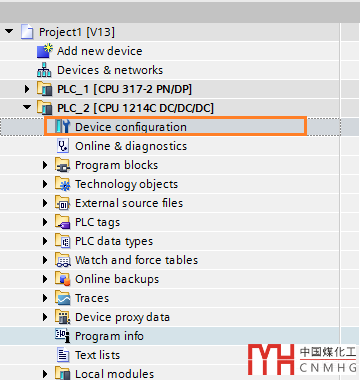

接下來進行硬件配置，在博途V13的項目管理器中，找到項目文件，雙擊"設備配置(Device configuration)",

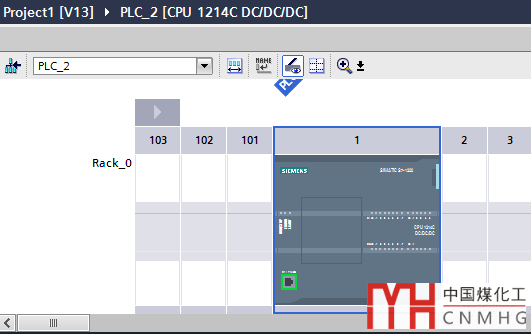

在右側的硬件配置窗口中，選中CPU模塊，

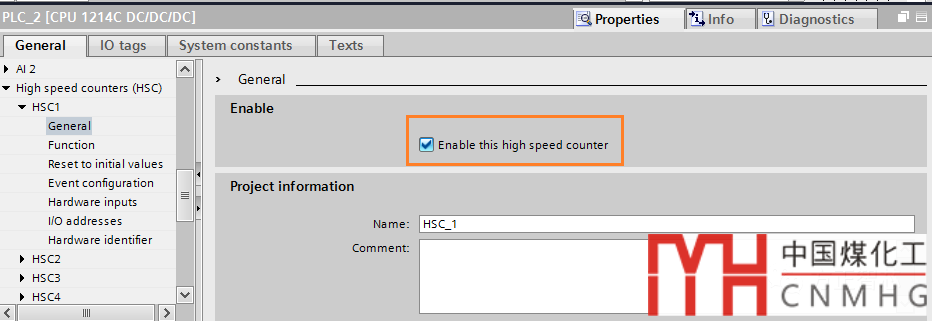

在其屬性中，點擊"高速計數器(High speed counter)"-"HSC1"，在其"通用(General)",屬性中選中"使能高速計數器(Enable the high speed counter)"；這樣高速計數器HSC1的功能就激活了；

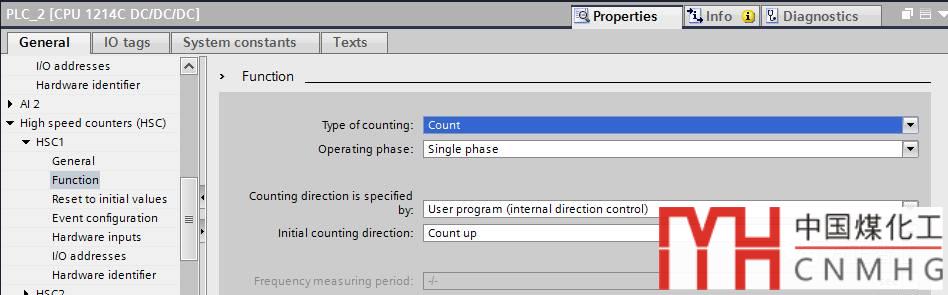

接下來設置高速計數器的模式和工作方式：

在"計數類型(Type of counting)"中有兩種可選：計數(Counting)和頻率測量(Frequency)，這里選擇"計數(Counting)"；

在"Operating phase"中選擇"單相(Single phase)"；

在"計數方向依據(Counting direction is specified by)"中，由于沒有外部方向的輸入信號，所以選擇"用戶程序內部控制(User program-internal control)"；

在"初始計數方向(Initial counting direction)"中選擇"向上計數(Count up)"；

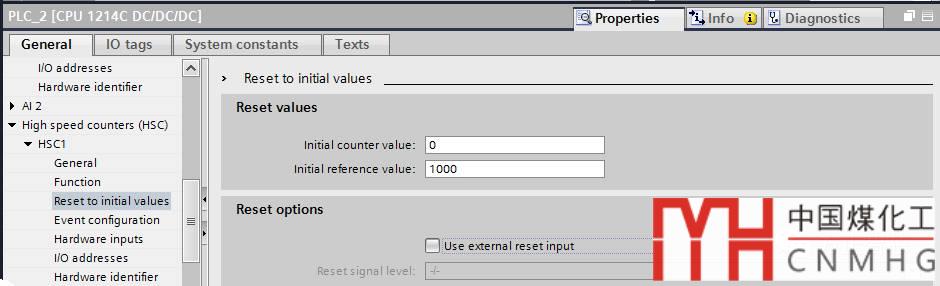

接下來設置初始值和復位值：

"Initial counter value"用來設置計數器的初始值；

"Initial reference value"用來設置計數器的最大值，計數到該數值后計數器將會復位；也可以勾選"使用外部輸入進行復位(Use external reset value)"進行復位，這樣的話需要在I0.3接外部復位信號；

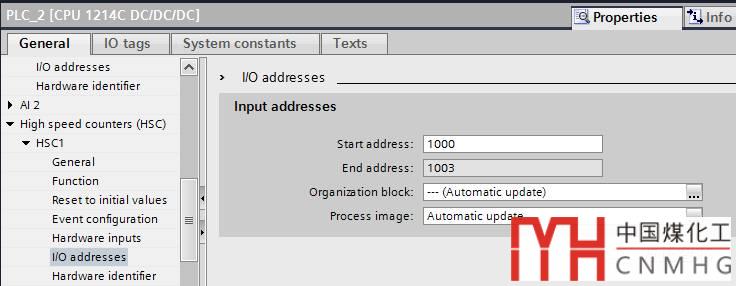

接下來對地址進行配置，可以使用默認的地址：

計數器的數值會保存到輸入過程映像區的ID1000中，程序中通過讀取ID1000的值就能獲取脈沖的數，如果要直接訪問計數器的物理地址，可以使用"ID1000:P"。

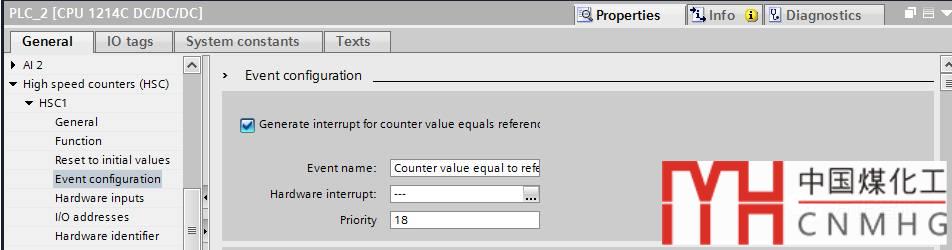

若此時將配置下載到CPU，高速計數器已經可以工作了。如果你需要在高速計數器復位時觸發某個事件，可以在"事件配置(Event Configuration)"中勾選"當計數值等于參考值時觸發中斷(Generate interrrupt for counter value equals to reference)"：

給事件定義一個名稱，然后在"硬件中斷(Hardware interrpt)"中打開添加硬件中斷組織塊對話框；

這樣當計數器到達復位條件時，就會觸發硬件中斷，調用該中斷組織塊，執行其內部的程序。

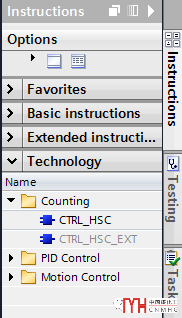

高速計數器的硬件配置到這里就完成了，下面我們介紹一個指令"CTRL_HSC"，使用該指令可以在程序中修改硬件配置中的參數。在博途V13的指令列表中，找到"工藝指令(Technology)"-"計數器(Counting)"-"CTRL_HSC"，將該指令拖到程序塊中；

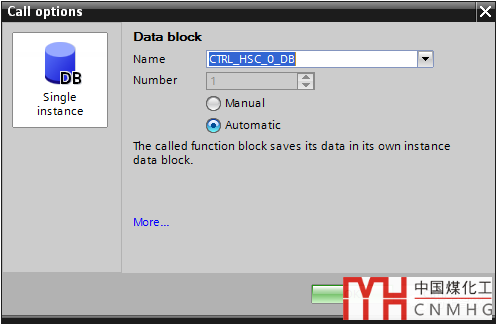

該指令需要一個背景DB塊，在添加的時候系統會提示?？梢允褂媚J(rèn)值，也可以自己命名，如下圖；

添加完成后，指令在數據塊中如下圖：

其中參數"HSC"為高速計數器的編號，本例程使用的HSC1，所以寫作"w#16#1"；

"DIR"是使能外部方向信號，這里使用"False"；

"CV"是使能新的計數器初始值，如果有需要，將該參數要設置成"True"，然后在"NEW_CV"中輸入你想設置的值，比如"L#5"。默認為"False"；

"RV"是使能新的計數器參考值，，如果有需要，將該參數設置成"True"，然后在"NEW_RV"中輸入你想設置的值，比如"L#3000"。默認為"False"；

"PERIOD"使能一個新的計數周期；

"BUSY"和"STATUS"為輸出值，表示系統是否繁忙及當前的狀態。

好了，關于S7-1200高速計數器的組態和編程我們就介紹到這里了。如果你對高速計數器的工作原理及硬件配置不清楚，可以參考上一篇文章：S7-1200硬件篇之高速計數器(HSC)。
