經常有網友問為什么使用了黑白的打印樣式表monochrome.ctb，但打印出來還是彩色的，或者用黑白的打印機時顏色深淺不一。其實這個問題在介紹打印樣式表、打印顏色的設置以及有些圖形打印不出來相關文章里都介紹過。

CAD打印樣式表如何設置？CTB和STB有何區別？

CAD中為什么有些圖形能顯示，卻打印不出來？

在CAD打印時怎么設置打印輸出的顏色？

但大家遇到上述問題的時候估計不會想到從上面幾篇文章能找到答案，看過上述幾篇文章的可能也沒有注意，所以決定專門就這個問題專門講一下。

問題的原因其實很簡單：

設置成真彩色的圖形打印時不受*.CTB打印樣式表的控制！

為什么會這樣？我們首先要對真彩色和CTB這兩個概念有一定要了解。

真彩色

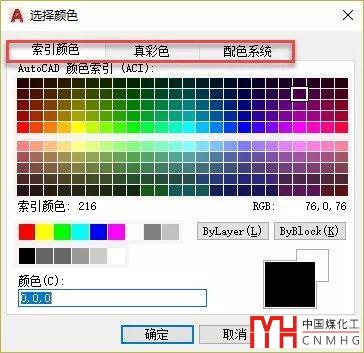

因?yàn)镃AD中圖形的顏色并不僅為了好看或區別不同類型的圖形，還可以用于控制打印效果，早期版本CAD版本只支持255種索引色，到了后期為了滿足不同行業的需要，增加了真彩色和配色系統，如下圖所示。

在索引顏色列表中選擇顏色時，1-7號色顯示的紅、綠、藍、黃等顏色，其他顏色顯示的8-255的索引號，而在真彩色和配色系統選項卡中選擇顏色都屬于真彩色，在顏色列表中顯示的顏色的RGB值，如0,255,0，如下圖所示。

雖然索引色的3號色跟真彩色的0,255,0的顏色值是一樣的，但在打印時處理的結果卻是完全不同的，這就是跟使用的打印樣式表有關系。

打印樣式表

打印樣式表分為*.CTB和*.STB，我們通常用的是CTB文件，這個文件叫顏色相關的打印樣式表，是按照255種索引色設置了255種打印樣式來控制打印輸出的線寬、顏色等。在打印對話框中選擇一個CTB文件，單擊編輯按鈕后看到的設置如下圖所示。

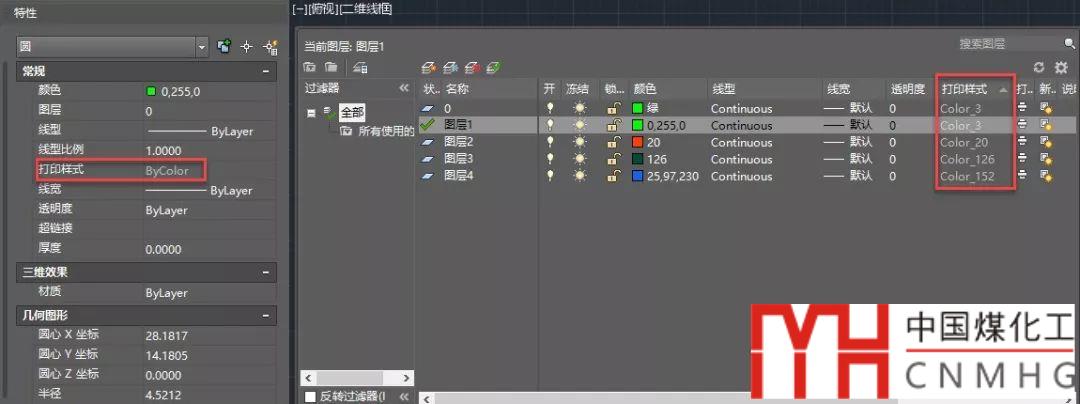

如果當前圖使用CTB格式的打印樣式表，圖層或?qū)ο笤O(shè)置了索引色后，就會自動使用對應顏色的打印樣式，如下圖所示。

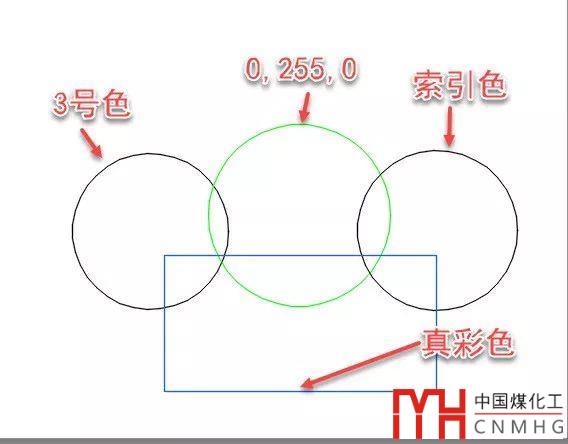

圖形的打印樣式是BYCOLOR，在圖層管理器里圖層的打印樣式也是跟顏色號對應的，這個打印樣式是無法修改的。雖然圖層被設置成真彩色時打印樣式會顯示接近的索引色的編號，但打印的時候仍然是不會被處理的，例如設置成3號色和0,255,0的圖形用Monochrome.ctb黑白打印樣式表的打印時，一個會打印成黑色，而另一個卻仍然會打印成綠色，如下圖所示。

極端情況就是用真彩色255,255,255時，雖然看上去跟白色7號色是一樣的，但7號色會打印成黑色，而255，255，255會打印成白色，在白紙上就會看不到。

那如果現在發現了真彩色引起的打印問題，怎么解決呢？

第一種方法想必大家都已經想到了：將圖層或圖形的顏色從真彩色改成索引色。

其實還有第二種方法：我們可以用真彩色，只是不用CTB來控制打印，改用*.STB打印樣式表文件。在STB打印樣式表中可以保留一個或幾個打印樣式，然后圖形或圖層都可以選擇使用其中一個打印樣式。用CONVERTCTB和CONVERTPSTYLES可以用來將CTB文件轉換為STB并將打印模式轉換為使用STB，如果不清楚，可以打開上面介紹CTB和STB文章的鏈接。

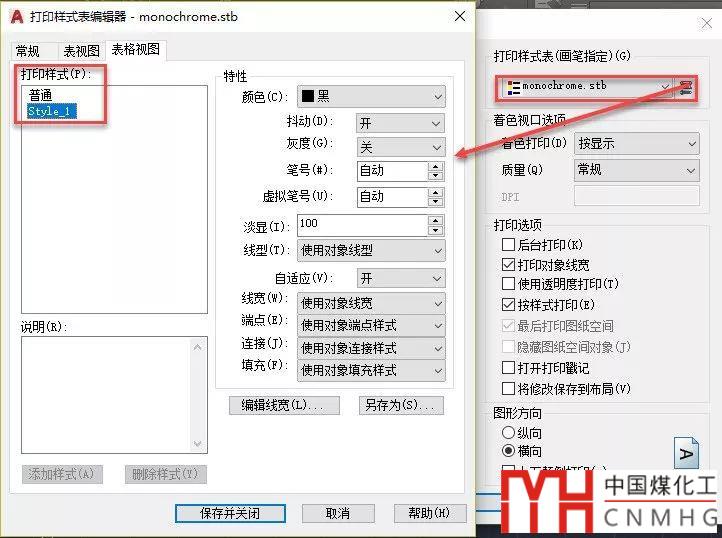

STB中可以根據自己的需要保存幾個打印樣式，名字還可以根據需要修改，如下圖所示。

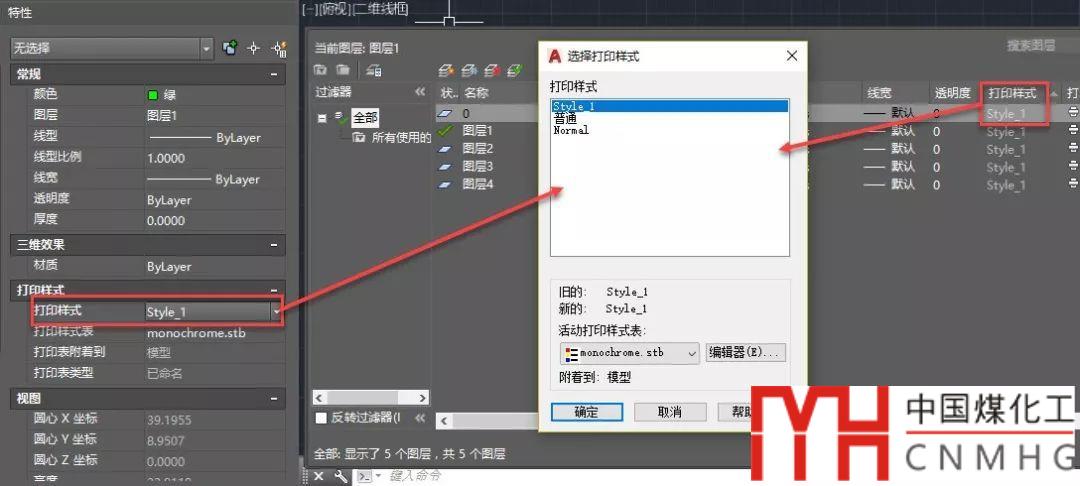

使用STB文件后，在圖層或?qū)ο筇匦岳锒伎梢赃x擇STB中的某種打印樣式，如下圖所示。

CAD 圖層管理器中“打印樣式”干什么用的？

使用STB時，圖形顏色設置成索引色或真彩色都沒有關系了，只要我們選擇一個輸出顏色為黑色的打印樣式，就都可以打印成黑色了，如下圖所示。

是改顏色還是換STB，主要看哪種方式對你來說更方便。

了解了索引色、真彩色、CTB、STB之前的相互關系后，我們應該知道在繪圖的時候應該怎么設置圖形的顏色了，也就不會出現本文標題所說的問題了。
