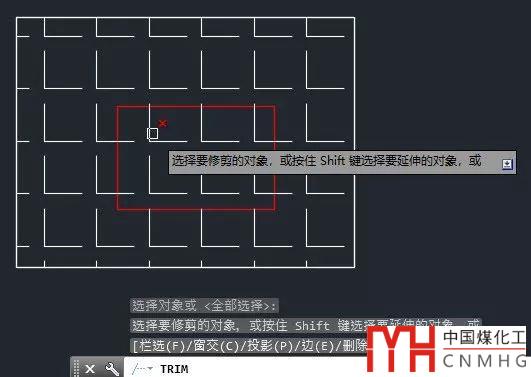

有時我們創建完填充發現不對，中間需要裁掉一塊，就可以用修剪功能。CAD填充是支持修剪的，但有時候操作的時候卻發現修剪不成功，比如想在一個矩形填充中間想摳掉一個小的矩形，卻發現修剪后沒有效果，如下圖所示。

在高版本修剪的時候應該可以顯示預覽效果，但光標移動到矩形中間的填充上卻沒有任何效果。如果單擊會發現填充會閃動一下，但沒有看到任何變化。

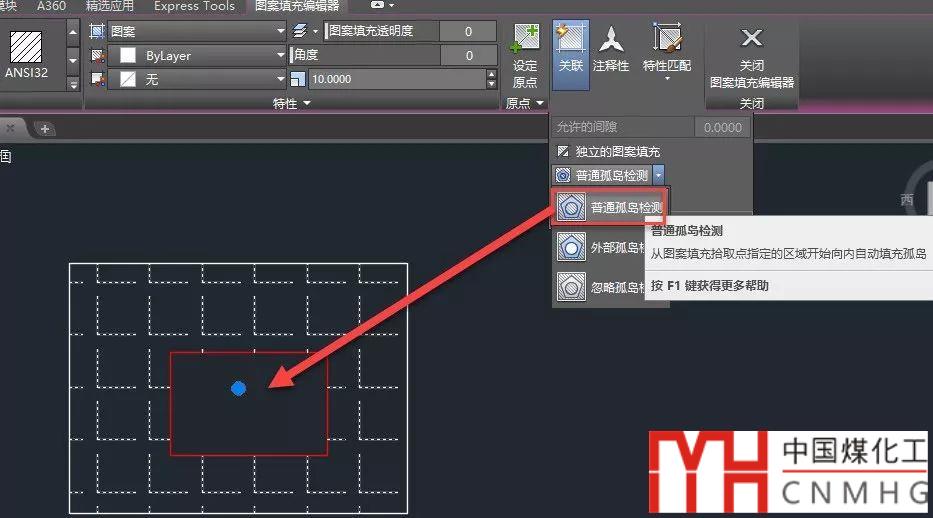

如果出現上述情況，并不是你的CAD有問題了，而是填充的孤島檢測方式被設置成了“外部孤島檢測”或者“忽略孤島檢測”，只需要將孤島檢測設置為“普通孤島檢測”，如下圖所示。

調整了孤島檢測方式后，發現填充確實被修剪了，只是中間的孤島沒有顯示出來。

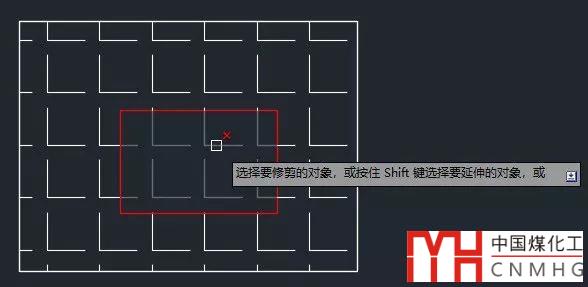

如果以開始就將孤島檢測方式設置為“普通孤島檢測”，在修剪的時候我們直接就可以看到修剪的預覽效果，如下圖所示。

其實如果我們創建填充的時候就已經畫了這兩個矩形的時候，用“外部孤島檢測”方式，在兩個矩形間拾取點得到的效果跟我們前面修剪是一樣的，如下圖所示。

但如果像前面那樣修剪的時候，用“外部孤島檢測”就不行了。

不管用那種孤島檢測方式，但繪制完矩形后要修剪填充的時候，有時會顯示無法修剪的圖標，如下圖所示。

這種情況的原因還不太確定，如果單擊矩形內側不行，你可以將光標移動到矩形外側的填充上，然后再移回內側單機有時就可以了。
