隨著俄羅斯世界杯足球賽的進行，從網上找到一個AutoCAD畫足球的講解，步驟比較簡單，大家看看按照這個步驟自己是否能畫出來：

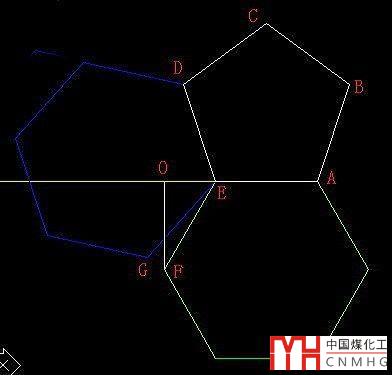

1、畫平面圖

2、我們需要藍色六邊形繞DE旋轉，綠色六邊形繞AE旋轉，直到G、F兩點重合時停止。為此，需要以O(shè)F為直徑畫一個F點旋轉的軌跡圓。

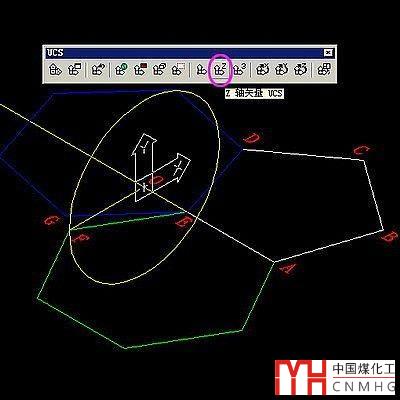

在畫轉跡圓前需要把UCS軸的Z軸方向，把視圖切換為東南軸測圖，打開UCS工具欄，點擊Z軸矢量按鈕，選擇OE為Z軸矢量，然后以O(shè)為圓心，OF為半徑畫黃色圓

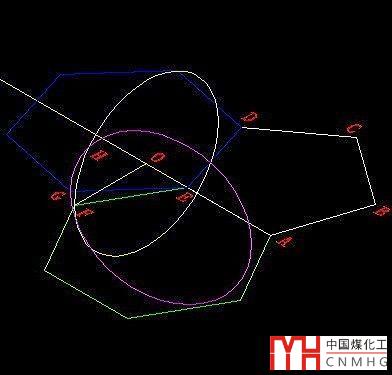

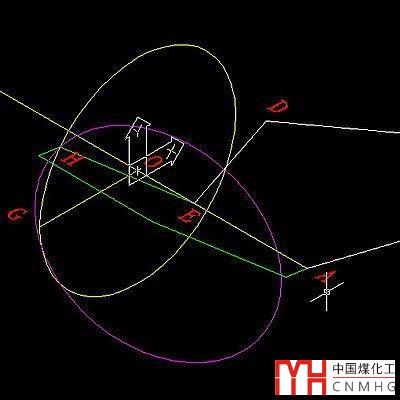

3、蘭色六邊形也需要畫一個軌跡圓，不過可以用鏡像法求得，在選擇鏡像線時捕捉E、BC中點，紫色圓就是蘭色六邊形的軌跡，兩圓交點為H。

4、把綠色六邊形旋轉到如圖位置，注意不要輸入角度，要用參照選項

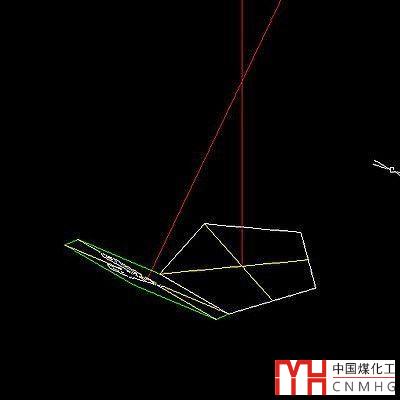

5、刪除其它輔助線，在五邊形、六邊形中心畫紅色垂線

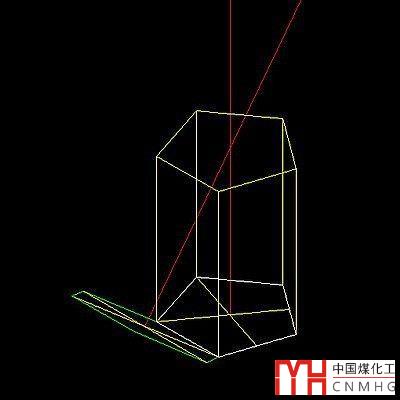

6、拉伸五邊形，獲得黃色柱體

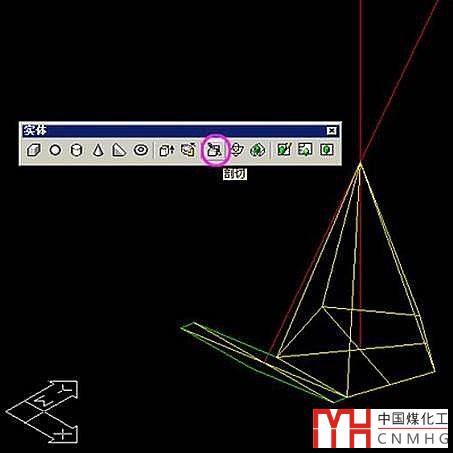

7、用三點法把柱體切割五次，每一次選擇底部五邊形的一條邊加紅色交點

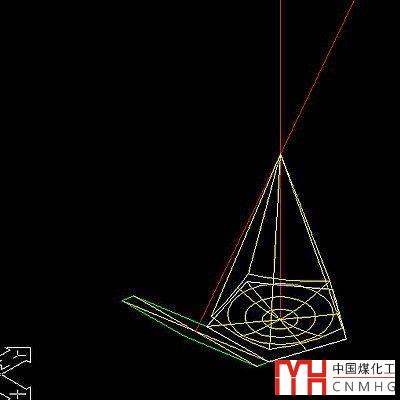

8、以紅色交點為圓心，底部五邊形中心為半徑，畫球體，然后把球體和黃色椎體進行交集運算，獲得如圖錐體

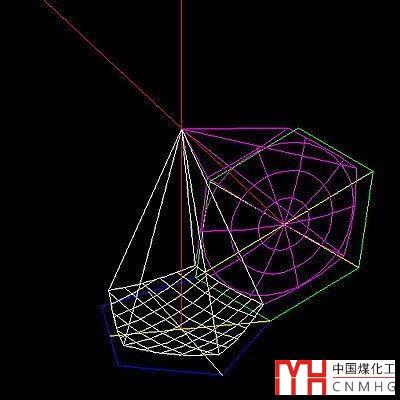

9、視圖切換為西北軸測圖，改變UCS，拉伸六邊形，切割，畫一個和上一步同樣大小的球體，交集運算，獲得如圖白色錐體，為了看得清楚些，可以先把不需要的紫色錐體隱藏

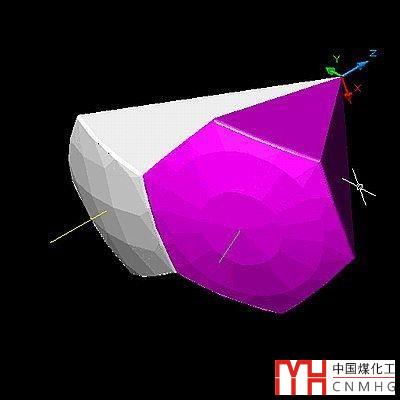

10、倒圓角，互相剪切兩條中心線，并把中心線外向延長一點，著色，把UCS移到頂點
為了便于選擇，先用group命令把軸和錐體組合

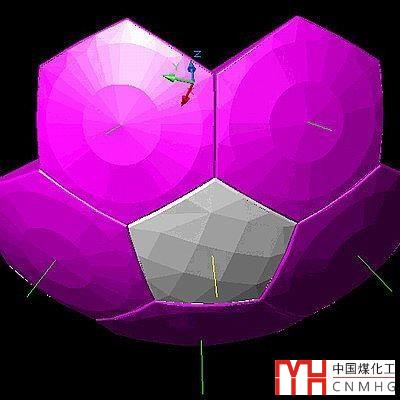

11、三維陣列紫色錐體，旋轉軸選擇黃色直線

12、三維陣列白色錐體，旋轉軸為綠色直線

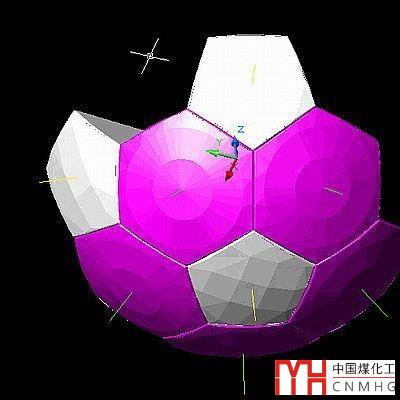

13、再次陣列錐體

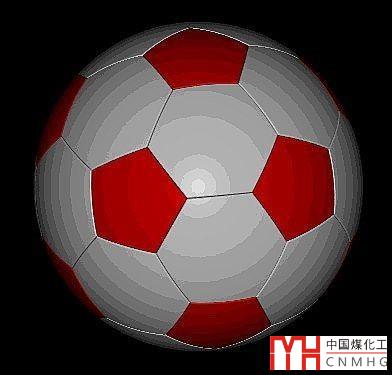

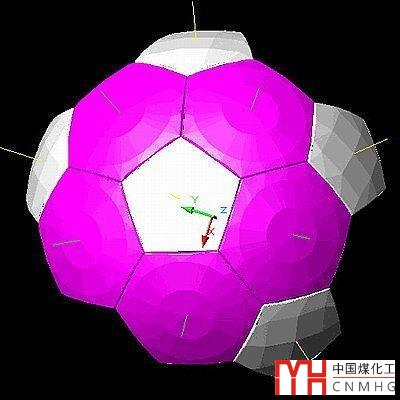

14、繼續干吧，如果要改顏色，只要改一下圖層顏色就可以了
