以太網在工業現場中的使用越來越廣泛，西門子PLC提供兩種以太網的解決方案：一種是利用集成了PN接口的CPU直接進行以太網通信，另一種則是利用專門的以太網模塊（CP343-1）來進行以太網通信。今天這篇文章，我們討論下以太網模塊CP343-1，并解答很多人的一個疑問：CP343-1和CP343-1 Lean有什么區別？

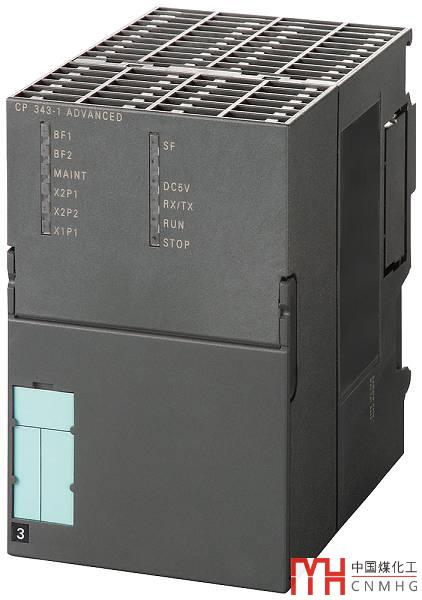

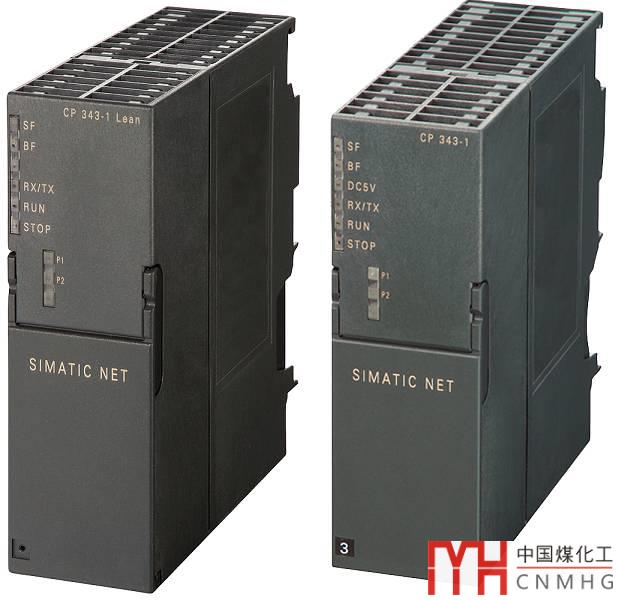

CP343-1模塊是西門子S7-300系列PLC的以太網通信模塊（S7-400系列對應的是CP443-1），其家族成員還包括：CP343-1 Lean和CP343-1 Advanced。Lean是CP343-1的精簡版，雖然它支持的連接數相對較少，但價格上的優勢（幾乎是CP343-1價格的一半）使其在連接數使用不多的場合有廣泛的應用。Advanced版本是CP343-1的高級版，它提供全面的以太網解決方案，當然價格上也貴很多。下圖是CP343-1家族成員的外觀圖：

CP343-1通過背板總線連接器與CPU相連接，前端有LED指示燈，其含義如下：

SF：System Faults，點亮為紅色，表示系統存在故障；

BF：Bus Faults，點亮為紅色，表示以太網接口總線存在故障；

DC5V：點亮為綠色，表示背板5V電源供電正常；

RX/TX：接收/發送指示燈，點亮?xí)r表示有數據正在接收/發送；

RUN：點亮為綠色，表示模塊處于運行模式；

STOP：點亮為紅色，表示模塊處于停止模式；

X1/P1：端口1（Port1）的鏈接及網絡狀態，綠色表示連接正常，黃色表示正在發送/接收數據；

X1/P2：端口2（Port2）的鏈接及網絡狀態，綠色表示連接正常，黃色表示正在發送/接收數據；

MAINT：點亮?xí)r表示模塊需要維護（Maintenance）；

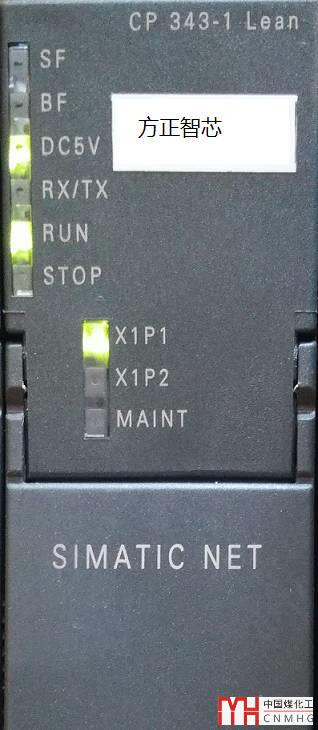

下圖是CP343-1 Lean正常工作時的照片：

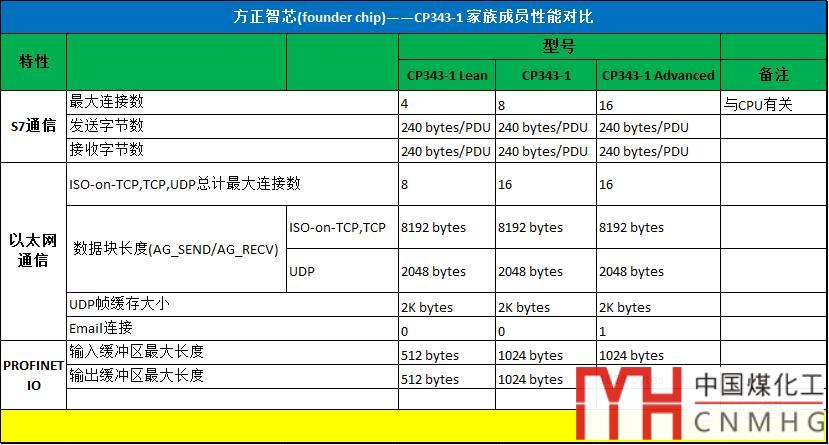

有人問CP343-1和CP343-1 Lean版本的區別，于是我把CP343-1家族成員的主要特性做了一個如下的表格：

從表中可以看出，CP343-1家族成員之間最大的差別在于支持的連接數上，無論是S7通信還是以太網通信，Lean版本都是支持的數目最小的（在支持的數據塊的長度上三個版本都是一樣的）。

另外特別提醒一下：以太網的最大連接數是ISO-ON-TCP，TCP或UDP三種協議的總和，對于Lean版本來說，你可以將8個連接全部定義為UDP協議，或6個UDP協議加上2個TCP協議的連接。不管怎樣，連接的最大數目為8。

Lean版本雖然支持的連接數沒有其它兩個版本多，但相比CP343-1來說便宜很多，價格上有很大的優勢。因此，在連接數目不多的場合下，CP343-1 Lean版本有著廣泛的應用。

好了，關于CP343-1模塊先聊到這里了。
