交換機（Switcher）是以太網的核心設備，西門子的工控產品中也有很多類型的交換機，比如常見的SCALENCE系列。今天我們要聊的話題是西門子為S7-1200系列PLC量身打造的緊湊式交換機CSM1277。

CSM是英文"Compact Switch Module"的縮寫，中文翻譯為“緊湊式交換模塊”。雖然從字面上翻譯該產品應該屬于“模塊”，但是在它模塊的外表下面，其實隱藏著一顆交換機的“芯”，其本質是一款非管理型網絡交換機。因此，我們一般還是把CSM1277稱為緊湊式交換機，而不是緊湊式交換模塊。

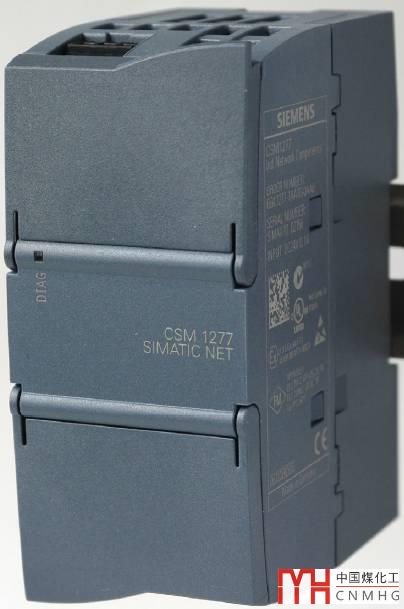

下面這張圖是CSM1277的外觀，是不是看到了高顏值的S7-1200的身影？

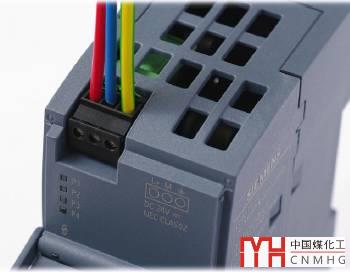

打開CSM1277的上部分的蓋子，可以看到電源接線端子和LED指示燈。電源從左到右分別是DC24V+，0V（M）和PE（保護接地）。早先的產品電源接線順序有所不同，可以參考模塊旁邊的接線示意圖或產品手冊。

電源的下面有四個LED指示燈，分別是P1、P2、P3和P4，用來指示四個網口的工作狀態。當該網口網線連接正常時，指示燈為綠色常亮；當網口發送/接收數據時，指示燈閃爍；如下圖：

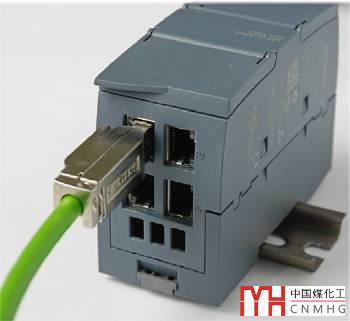

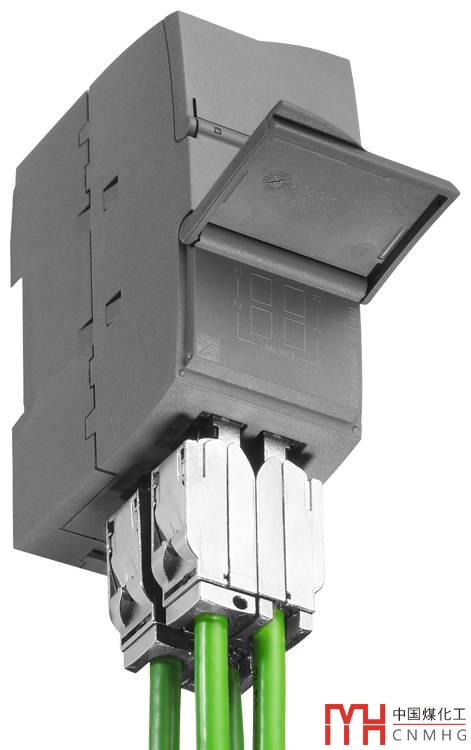

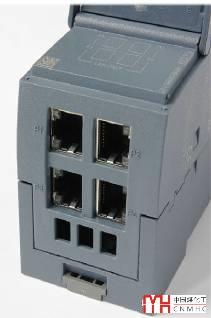

CSM1277的下面有四個RJ45的網絡接口，支持10/100M以太網，支持自動協商和MDI/MDIX自動交叉功能（線序互換），下面三張圖是RJ45網口及網線連接圖：

CSM1277與S7-1200系列的信號模塊（SM）、通信模塊（CM）不同，它沒有與背板總線連接的插槽/插頭，因此也不會消耗背板總線電流，不算在擴展模塊的范圍之內。也因?yàn)樗慌c背板總線相連接，因此只能放在機架的兩側，不能放在中間。CSM1277屬于即插即用型設備，不需要組態。

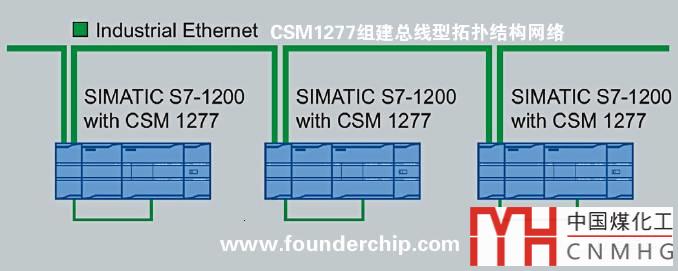

CSM1277支持總線型拓?fù)浣Y(jié)構和星型拓?fù)浣Y(jié)構，總線型拓?fù)浣Y(jié)構如下圖：

注意上圖中的綠色細線，它表示CSM1277與本地S7-1200 CPU的連接網線。

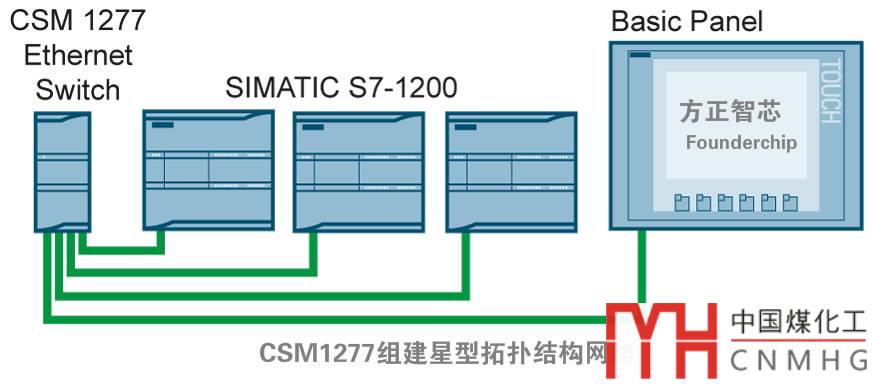

星型拓?fù)浣Y(jié)構如下圖：

好了，關于緊湊式交換機CSM1277就先介紹到這里了
