某日，現場人員告訴我設備的一個空氣開關跳閘了，到現場查看發現出故障的是一個連接打印設備的西門子微型斷路器。微型斷路器，英文名稱“Micro Circuit Breaker”，簡寫為“MCB”，常用于三級電路的配電控制。居家配電中使用的斷路器也是微型斷路器，俗稱“空氣開關”。今天這篇文章，我們就從這個微型斷路器說起。

先來簡單介紹下斷路器（Circuit Breaker）。

斷路器是一種在主控電路中用來接通、承載、分?jǐn)嚯娏鞯脑骷?，屬于主?dòng)元件。所謂“主動元件”，是指它能在電路發生短路或過載的情況下，自動切斷電路，起到保護的作用。除了斷路器之外，熔斷器（Fuse）也屬于主動元器件。

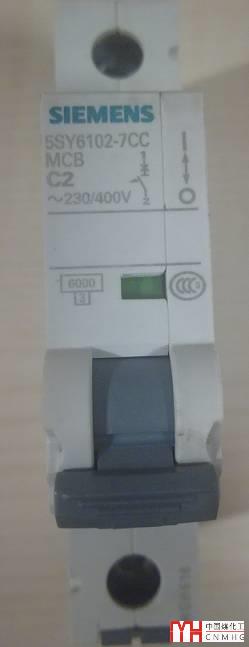

斷路器從結構上可以分為三類：空氣絕緣框架斷路器（Air Circuit Breaker，ACB）、塑殼式斷路器（Moulded Case Circuit Breaker，MCCB）和微型斷路器（Micro Circuit Breaker，MCB）。本文的主角，就是一個微型斷路器。下面來看看它的真容：

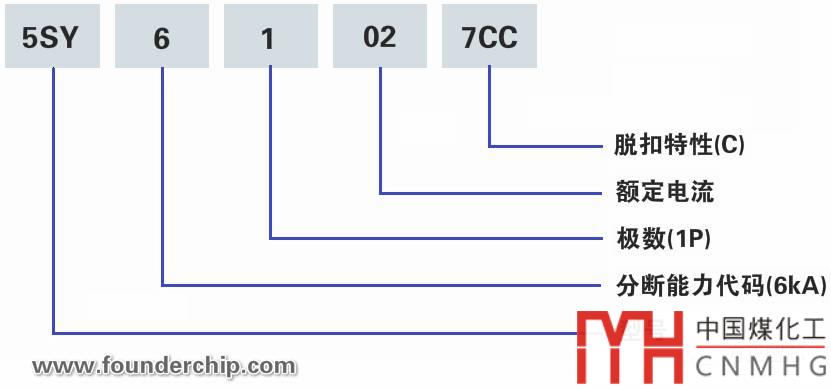

我們看到斷路器上有“MCB”的字樣，說明這是一個微型斷路器。“MCB”字符的上面的是產品的訂貨號：5SY6102-7CC。訂貨號中包含了產品的很多信息，為了更好的說明，我做了下面這張圖：

下面來詳解訂貨號中的代碼：

“5SY”為斷路器的型號。西門子的微型斷路器的型號還有：5SP、5SU和5SM等。

數字“6”是分?jǐn)嗄芰Υa，表示“6kA”。這里的分?jǐn)嗄芰?，是指運行短路分?jǐn)嗄芰Γ?strong>Ics，有的也寫作Icn）。

所謂“運行短路分?jǐn)嗄芰?rdquo;，是指斷路器在規定的電壓、電流、功率因數等條件下的分?jǐn)嗄芰?，并且在分?jǐn)嗪筮€能繼續正常工作（無損壞）。還有一種分?jǐn)嗄芰?，稱為“極限短路分?jǐn)嗄芰?rdquo;，簡寫“Icu”。

所謂“極限短路分?jǐn)嗄芰?rdquo;，是指斷路器在規定的電壓、電流、功率因數等條件下的分?jǐn)嗄芰?，并且在分?jǐn)嗪蟛豢紤]能否繼續正常工作（可能會被損壞）。西門子5SY6系列微型斷路器的極限短路分?jǐn)嗄芰蛇_(dá)30kA。

數字“1”表示斷路器的極數（Pole）。極數用來表示斷路器支持的導線的數量，常見的類型有1P、2P、3P、4P、1PN和3PN。一極（1P）表示有一根相線；三極（3P）表示有三根相線；二極（2P）表示一根相線和中性線的組合，并且兩根導線都有過流保護器；四極（4P）是指三根相線和中性線組合，并且四根導線均有過流保護器；“1PN”也是一根相線和中性線的組合，但只有相線有保護裝置，中性線

只起到分?jǐn)嘧饔?；同樣?ldquo;3PN”也是如此。

在西門子5SY型中，"1P"的代碼為"1"，"2P"的代碼為"2"，"3P"的代碼為"3"，"4P"的代碼為"4"，"1PN"的代碼為"5"，"3PN"的代碼為6。比如：5SY6608-7CC，就是“3PN”型微型斷路器。

數字“02”表示斷路器的額定電流（In）。一般數字值就是電流值，比如“02”表示“2A”，“80”表示“80A”等。但是也有小于1A的產品，比如“05”表示“0.5A”，“14”表示“0.3A”。

“7CC”表示斷路器的的脫扣特性為“C”特性。微型斷路器的脫扣特性包括：B特性、C特性、D特性和K特性。B特性的脫扣電流為額定電流的3~5倍；C特性的脫扣電流為額定電流的5~10倍；D特性的脫扣電流為額定電流的10~50倍；K特性的脫扣電流為額定電流的10~14倍。

在斷路器上有“C2”的字樣，表示C型脫扣特性，2A的額定電流。

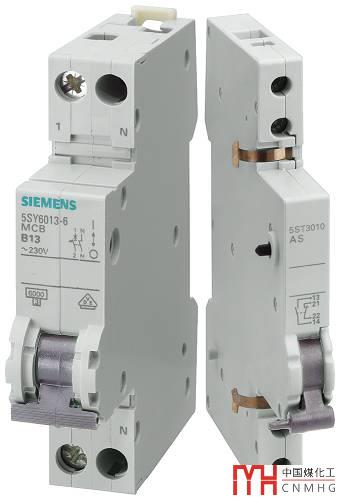

以上談到的是斷路器模塊本身的訂貨信息。除此之外，微型斷路器還可以增加輔助觸點，用來給PLC傳遞其閉合或者分?jǐn)嗟臓顟B(tài)信號。輔助觸點模塊可以耦合到斷路器模塊上，從而形成一個整體。如下圖：

下面來談?wù)剶嗦菲鞯陌惭b和拆卸。

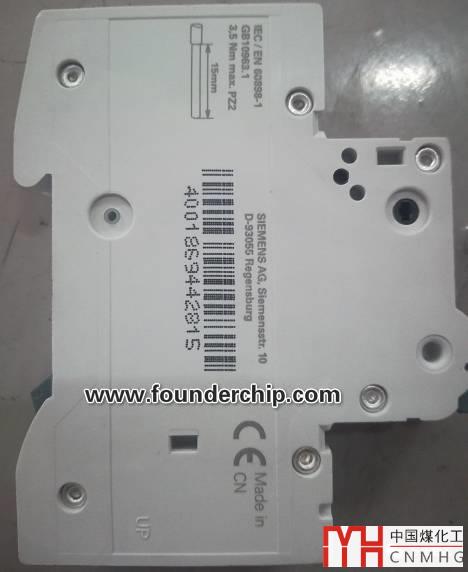

斷路器后面有一個卡扣，安裝的時候講卡扣往下推動，可以卡到導軌上，比較容易安裝。如下圖：

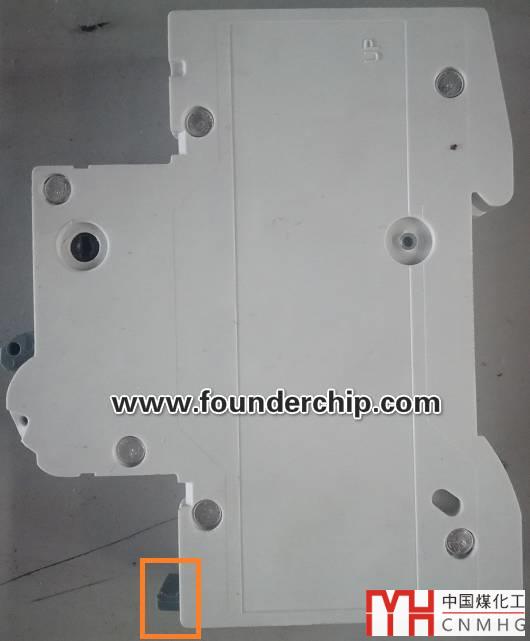

拆卸的時候，由于卡扣已經卡在導軌上，必須先將其退出。有的斷路器卡扣下面帶有退出口，下拉可以使卡扣向下移動并退出導軌；有的斷路器是在其底部有一個向外拖拽的手柄，需要將手柄拉出后才能讓卡扣退出，如下圖：
