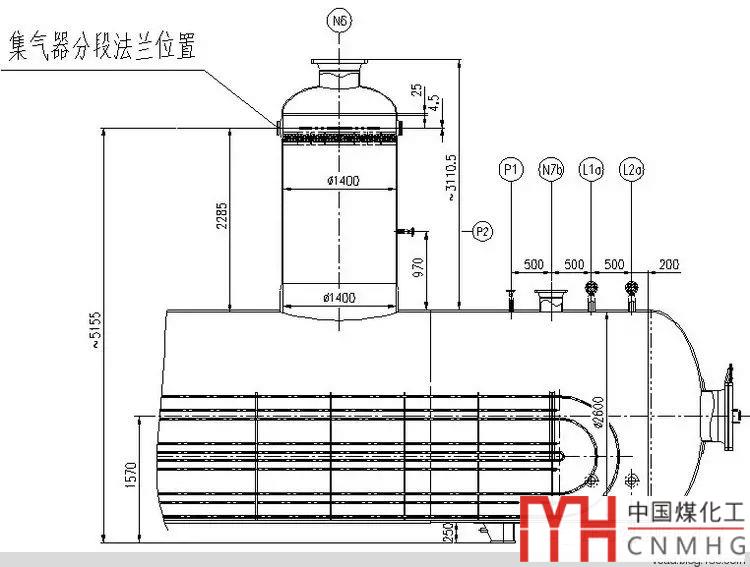

某裝置中低壓廢熱鍋爐為一臺臥式換熱器，換熱器殼程直徑為2.6米，殼程頂部設有集氣器。設備如下圖所示：

為了方便安裝更換絲網吹膜器，換熱器集氣器上的分段法蘭設置在集氣器上封頭處，絲網除沫器采用上裝式。

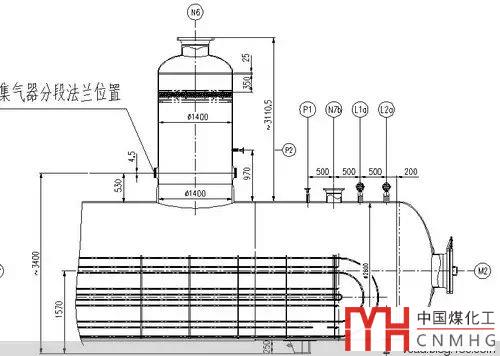

但是此種設設置時未考慮設備運輸要求，集氣器法蘭密封面到換熱器底部鞍座高度距離超過5米，設備運輸不便。經過協商，換熱器集氣器法蘭下移，移至到與底部鍛件接管直接焊接。調整后集氣器法蘭密封面到換熱器底部鞍座高度距離為3.4米，完全滿足運輸要求。集氣器頂部絲網除沫器由上裝式改為下裝式，以滿足其安裝要求。

對于大型設備，設計人員在設計過程中不但要注意設備各部件的制造、檢驗要求，還應該注意加強與項目組及制造單位的溝通，充分考慮到設備制造完畢后的整體運輸及現場安裝問題。
