VCAD-2017更新了固定管板換熱器BEM和U型管換熱器BEU的直接成圖。一般的換熱器我們在做設計的時候，都是根據設備法蘭的尺寸來設計管板的配對尺寸，如果能夠依據少量的尺寸，繪制出換熱器外形，并出具一些按比例的圖紙，那么能夠大大減輕換熱器的設計工作量。無論是報價，做工程圖，做詳細設計，都會大大提高設計效率。

就我個人體驗，對于普通的BEM換熱器，計算完成后，繪圖工作只需要2~3個小時就能完成。非常節省體力。那么它是怎么做到的呢？

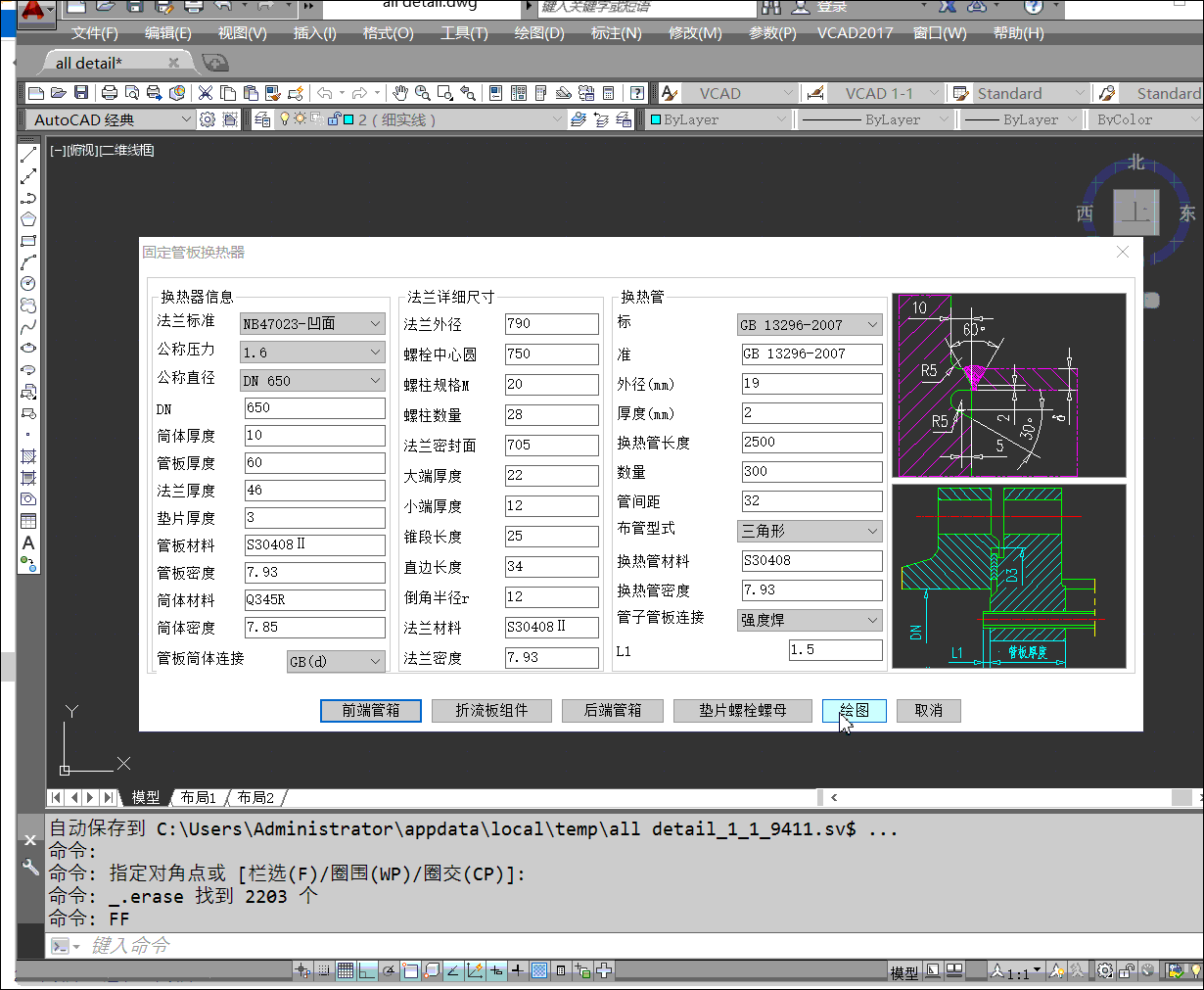

對于固定管板換熱，通過選擇相應的設備法蘭（甲型，乙型和長頸對焊型），公稱壓力，公稱直徑，自動獲得法蘭詳細尺寸。

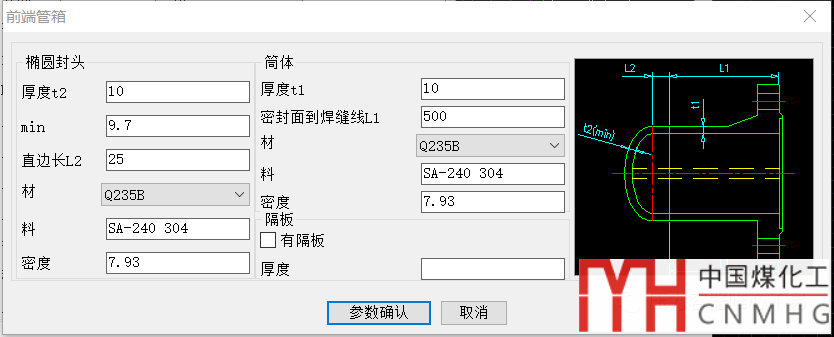

前端，后端管箱點擊后，確認參數。

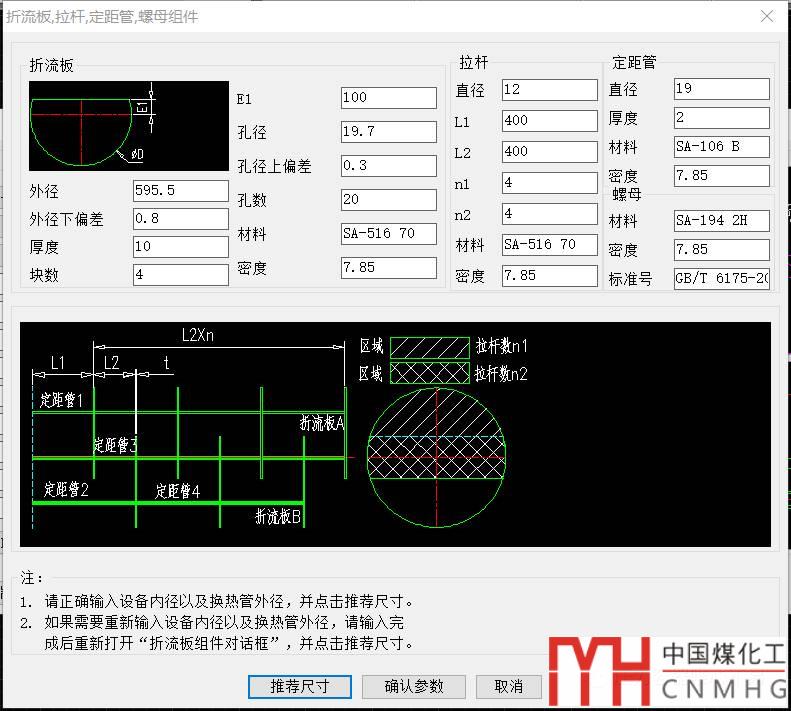

折流板，拉桿，定距管，螺母組件，點擊推薦尺寸后，其公差，直徑等均不用輸入。

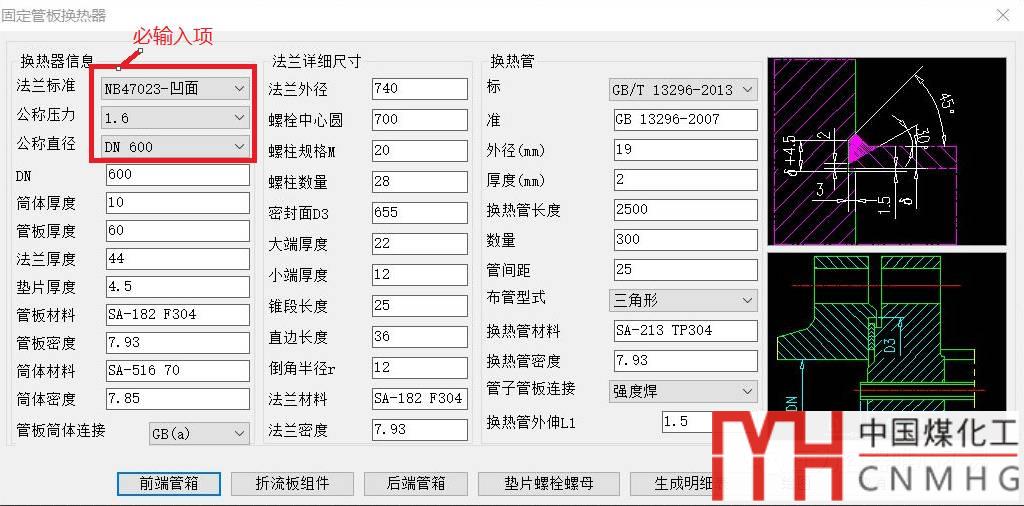

對于設備法蘭的墊片，有4個必輸入項，其余的都是根據設備法蘭等級來自動適配。

從上面我們可以看到，程序的必須輸入項僅有7項，其余的根據需要可以輸入或者不輸入。很多數據的是共享的，比如根據管板厚度，自動得到管板公差，孔橋?qū)挾?；根?jù)設備法蘭等級，得到墊片尺寸以及管板配對尺寸；根據拉桿直徑，自動得到拉桿的詳細結構；

如果尺寸與NB/T47021~47027的不一樣，那么可以在必輸入項中選擇最接近的，然后再手動修改必要的尺寸即可。

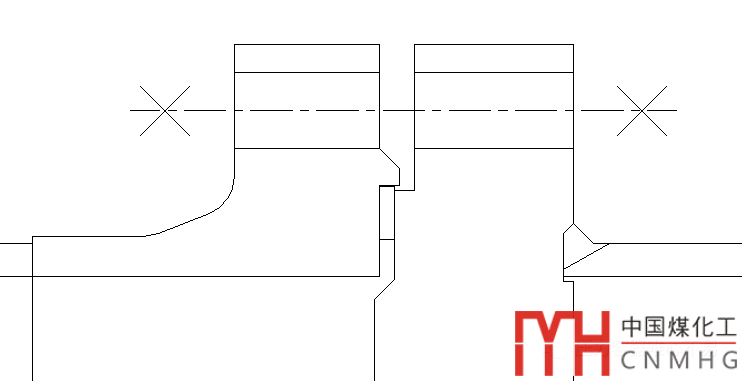

BEM的固定管板換熱器程序，自動得到1:1的裝配圖。裝配圖對連接尺寸繪制的非常詳細，管板與筒體焊接，管板墊片設備法蘭的配合，螺柱的長度都按照1:1繪制。

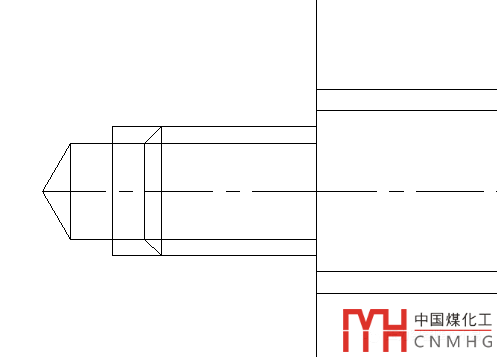

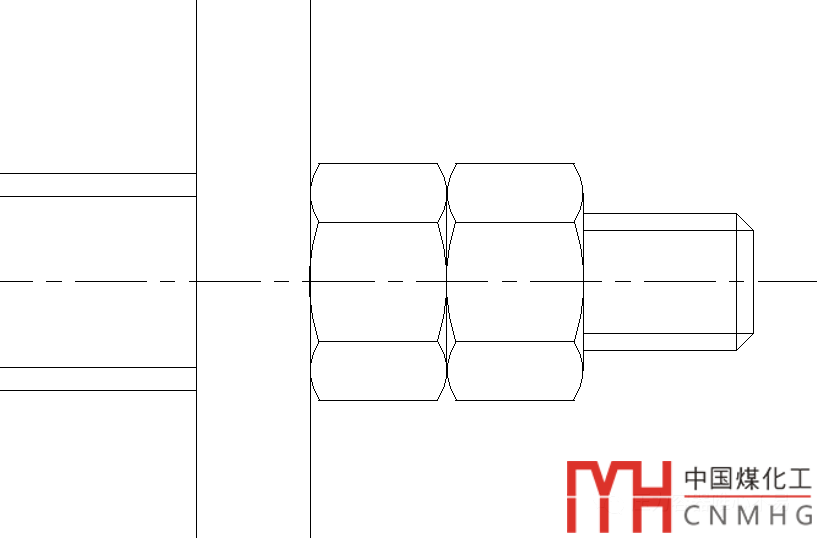

就連拉桿與拉桿孔，拉桿螺母都1:1繪制。

總圖生成相應的節點以及明細表。

第一張零件圖生成前后端管箱圖（按比例），設備法蘭制造圖（不按比例），分程隔板圖（不按比例）。

第二張零件圖生成前后端管板圖（按比例），管箱墊片圖（不按比例）。

第三張零件圖生成折流板圖（按比例），長短拉桿圖（不按比例）

只需要按照要求增加管口，支座，換熱器圖就基本完成了。

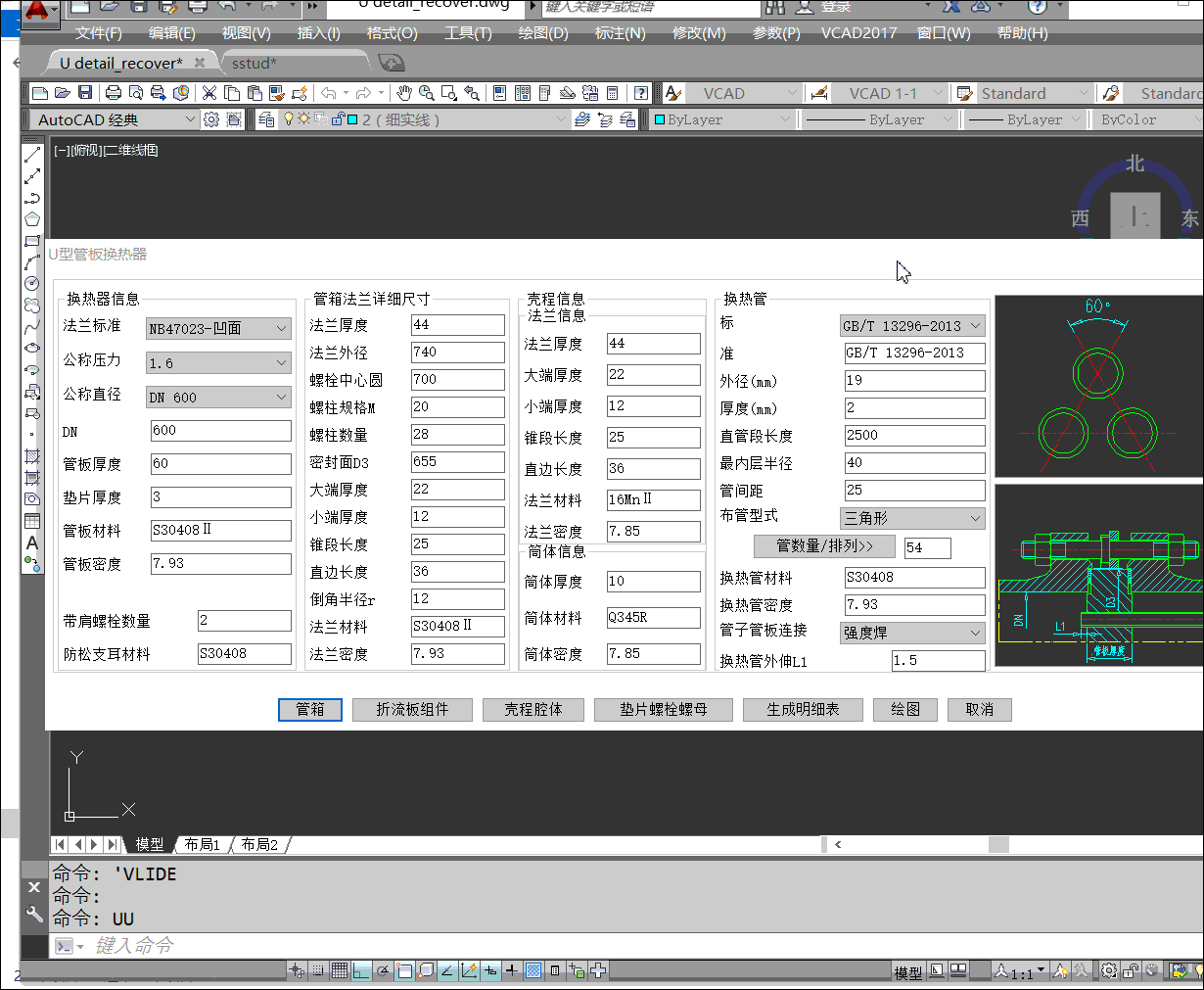

同樣對于BEU的U型管換熱器，輸入數據后，自動得到1:1的裝配圖。

第一張總圖生成相應的節點以及明細表。

第二張零件圖生成管箱圖（按比例），設備法蘭制造圖（不按比例），分程隔板圖（不按比例）。

第三張零件圖生成U型管束圖（按比例）

第四張零件圖生成管板圖（按比例），U型管圖（不按比例），管箱墊片圖（不按比例）

第五張零件圖生成折流板圖（按比例），拉桿圖（不按比例）。

第六張零件圖生成帶肩螺栓和防松支耳圖（不按比例）。

預計原來需要3天的U型管換熱器，可以在一天內輕松完成設計。節省大量的標準化建設，大量的人工時，是一個強力的生產力工具。歡迎咨詢和推薦~
