在項目的內部調試中，有時候我們的PLC程序是使用Step7編寫的，而觸摸屏(HMI)的程序是使用博途編寫的。由于PLC和觸摸屏之間有很多諸如報警變量之類的信息需要交換，如果分別各自建立變量很耗費時間。有沒有一種辦法可以讓觸摸屏直接使用PLC已經建立好的DB和變量呢？今天我們就來介紹下使用PLC代理的方法在Step7和博途之間共享變量。

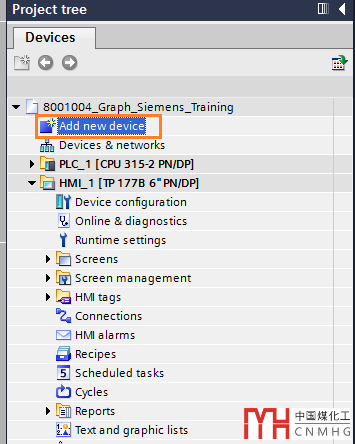

首先，在觸摸屏（HMI）的項目下雙擊"Add new device'添加新的設備：

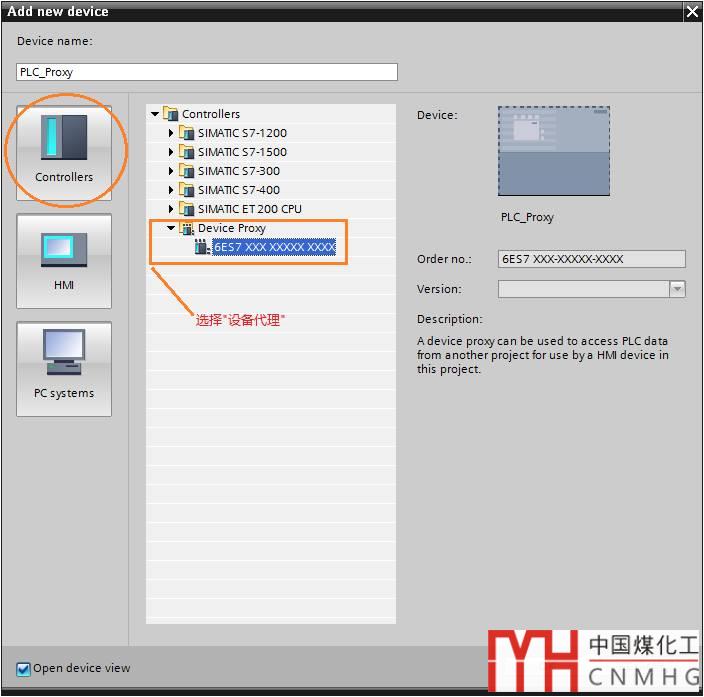

在彈出的對話框中選擇"Controlers"-"Deivce proxy"（控制器-設備代理）

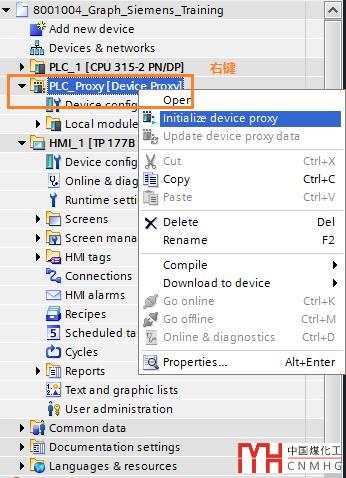

這時，新的PLC設備代理會添加到當前項目中，選中該代理設備，右鍵，選擇“Initialize device proxy”（初始化設備代理）

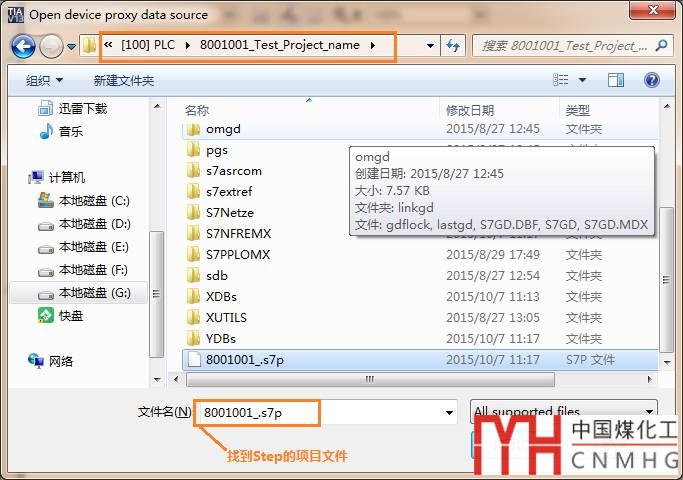

在打開的對話框中，找到觸摸屏（HMI）項目對于的PLC項目程序，點擊“打開”；

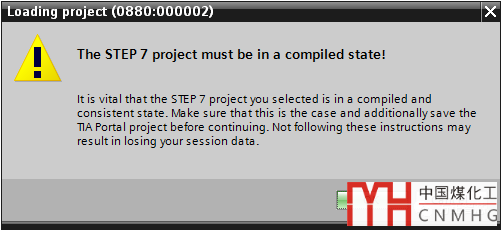

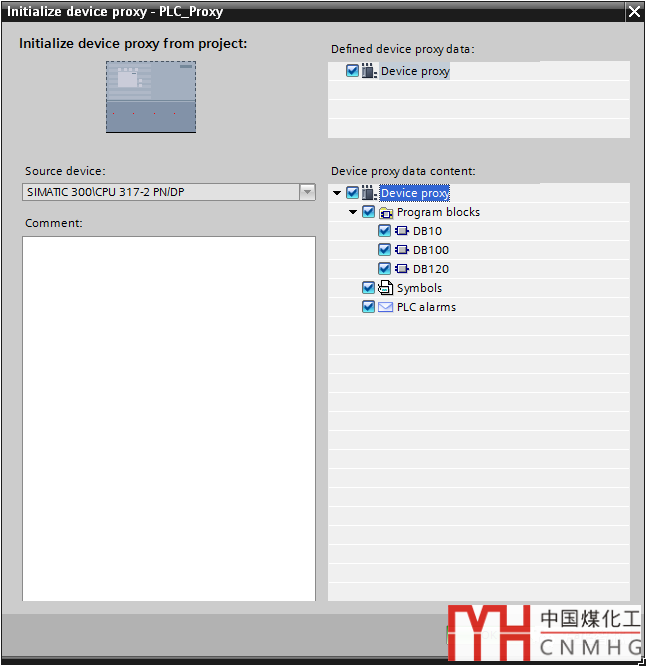

博途會加載Step7的PLC項目程序并初始化；

點擊OK，然后進入觸摸屏（HMI）項目，點擊Network view（網絡）,選擇“Connections”-"HMI connection"，建立HMI和代理PLC的HMI連接；

然后，可以在觸摸屏編輯時直接用Step7項目的變量了。在你做大型項目的時候，這樣會省去很多重新編寫變量的工作，提高工作效率。怎么樣?學會了吧？現在如果用不到，趕緊收藏起來吧。
