在西門子S7-1200的串口解決方案中，除了我們上一講說的CM1241模塊，還有一種方法就是通過CB1241來進行串口通信。有的小伙伴對CM和CB有點分不清楚，這里我們?cè)俸?jiǎn)單說一下。

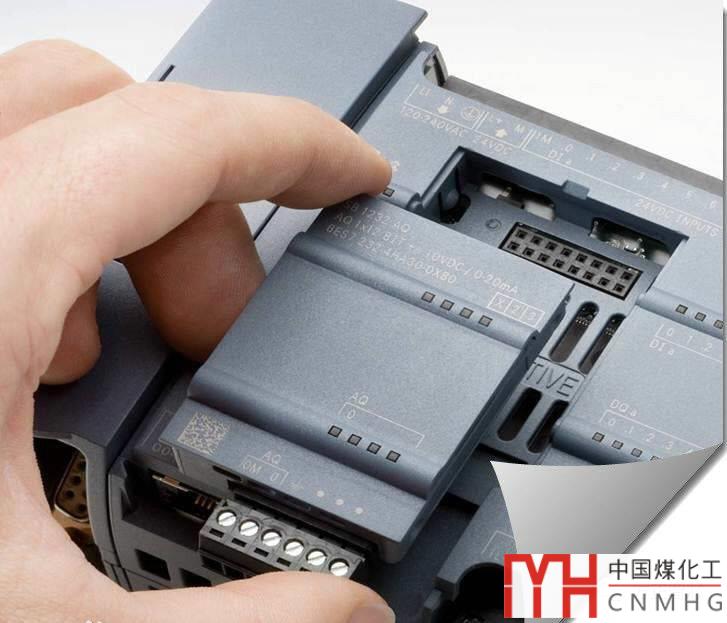

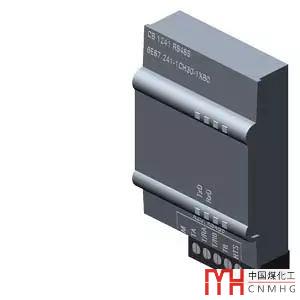

CM是英文Communication Module的縮寫，中文翻譯為"通信模塊"；CB是英文Communication Board的縮寫，中文翻譯為"通信板"。通信模塊是安裝在軌道上的，通信板是插在CPU的板槽里的，外形上就不一樣。前面我們講過CM1241通信模塊有3種，支持RS232422485電氣接口；而通信板只有一種：CB1241-RS485，僅支持RS485電氣接口，訂貨號：6ES7 241-1CH30-1XB0。

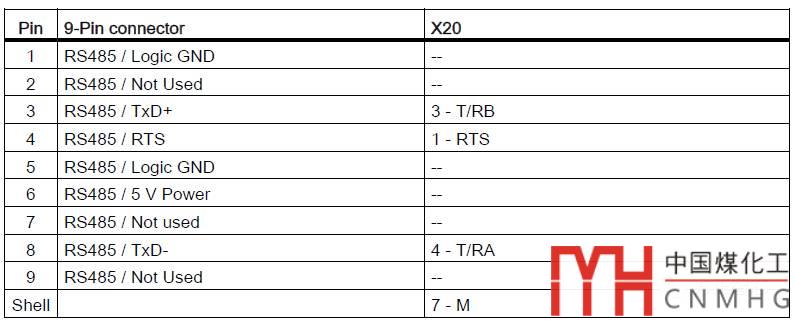

CB1241-RS485沒有使用標準的9針串口，而是使用接線端子（編號：X20），下圖是X20與9針RS485接口的比較：

這里面沒有寫TA和TB，因?yàn)樵赗S485中沒有這兩個針腳，X20各端子含義如下：

M：屏蔽接地，

TA：連接終端電阻

TRA：A（發送/接收）

TRB：B（發送/接收）

TB：連接終端電阻

RTS：請求發送

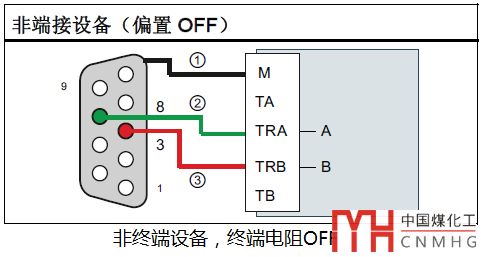

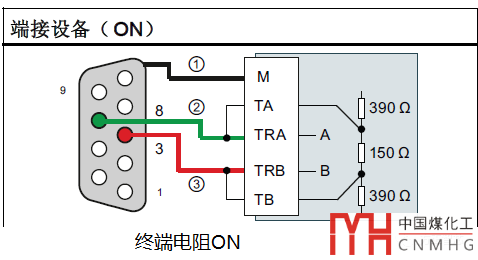

CB1241內部有終端電阻，可以通過接線實現終端電阻的ON和OFF狀態。當需要打開終端電阻是，把TRA連接到TA；把TRB連接到TB，如下圖：

當不需要使用終端電阻時，不連接TA和TB即可：

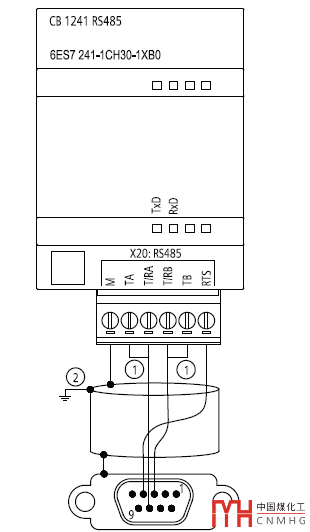

CB1241-RS485的與通信伙伴的接線圖如下：

CB1241-RS485的硬件組態：

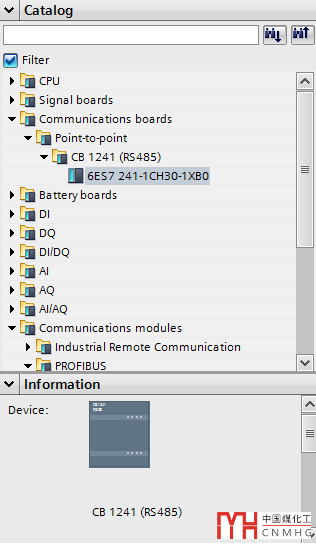

CB1241的硬件組態不在"通信模塊(Communication module)"中，而是在“通信板(Communication boards)"中，點擊"點對點(Point-to-Point)"，你就可以看到CB1241（RS485）了；

組態完成后，你可以在端口中設置通信的波特率、數據位、停止位等；不需要設置電氣接口，因?yàn)镃B1241-RS485僅支持RS485接口；

CB1241-RS485是S7-1200的簡單經濟的串口解決方案，它與CM1241僅是在硬件上有區別，在程序的編寫上是一樣的。關于軟件的編程，請參考上一篇文章：工業串口通信之如何使用S7-1200的CM1241模塊。
