我們知道在GB150中焊接接頭系數Φ代表了焊縫的削弱的程度，根據無損檢測的程度，而選擇不同的焊接接頭系數。

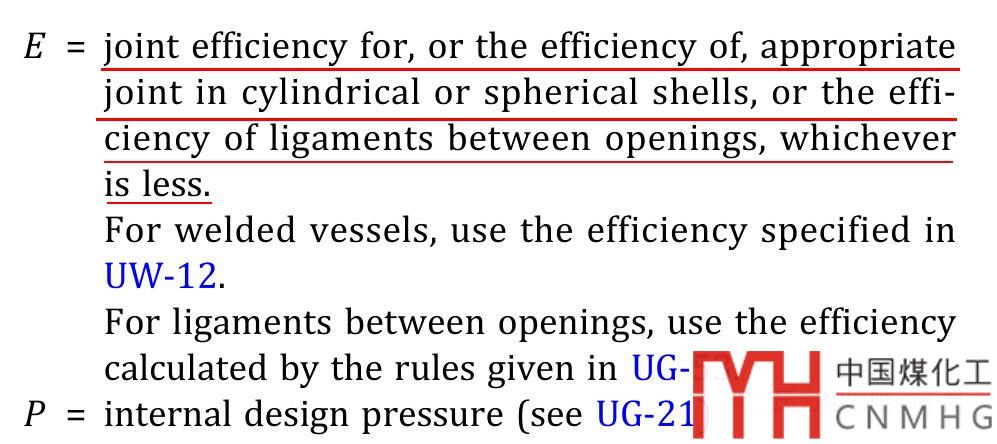

對應的ASME VIII I的UG-27中的焊縫系數E，其內容就要豐富一些：

除了與GB150的相同，表達為焊接接頭系數外，還可以表示為開孔間的排孔削弱系數。

如果設備開了均勻密集的開孔，應按照UG-53的規則計算出排孔削弱系數E。

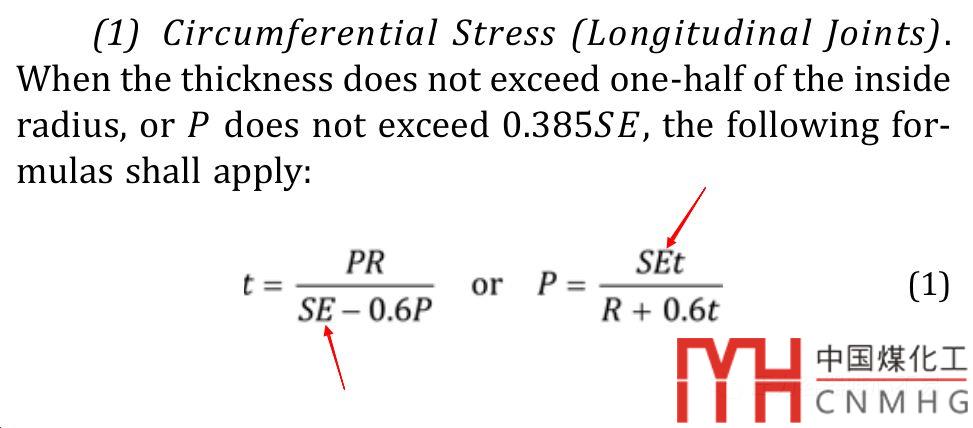

然后將E代入UG-27的筒體計算公式。

按照規范，均勻開孔效果和焊接接頭的削弱效果，可以認為都是線性的。

在GB150.3-2011的第6.4.2中，對于筒體的孔排削弱系數也有說明，與ASME類似，排孔削弱系數代替焊接接頭系數Φ，用中徑公式求設備所需計算厚度。

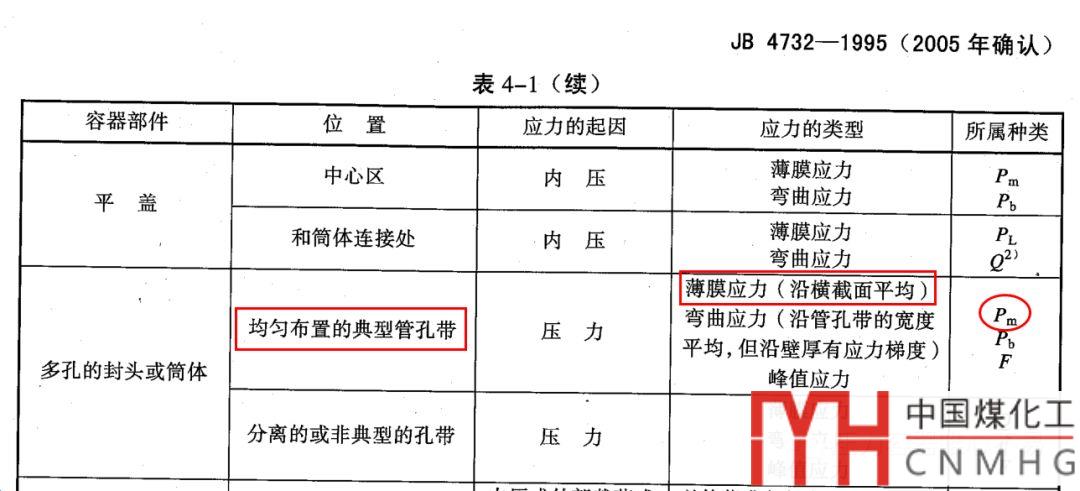

這也是為何JB4732-1995將多孔的封頭和筒體，均勻布置孔排時，其中的薄膜應力認為是一次薄膜應力的原因。由于孔排對于筒體的削弱，使得孔排區域的筒體的承載能力均勻下降，其薄膜應力為一次薄膜總體應力，所以劃分為Pm。

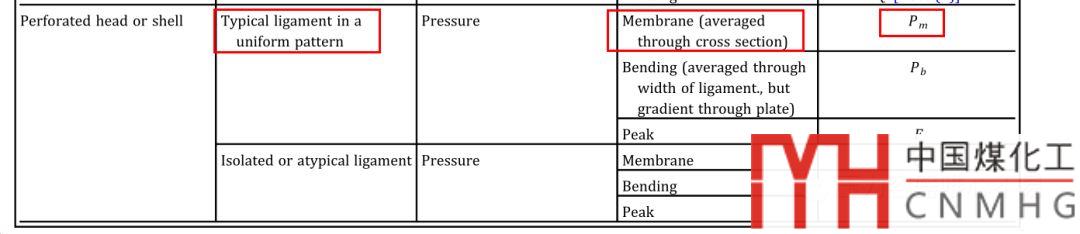

在ASME VIII II中也同樣如此。

此處的封頭HEAD是否包含平板封頭呢？

個人認為：由于平板的應力主要為彎曲應力，所以平板封頭開孔排應該不包含在此項之中，不能用Pm來評定。

孔排的應用

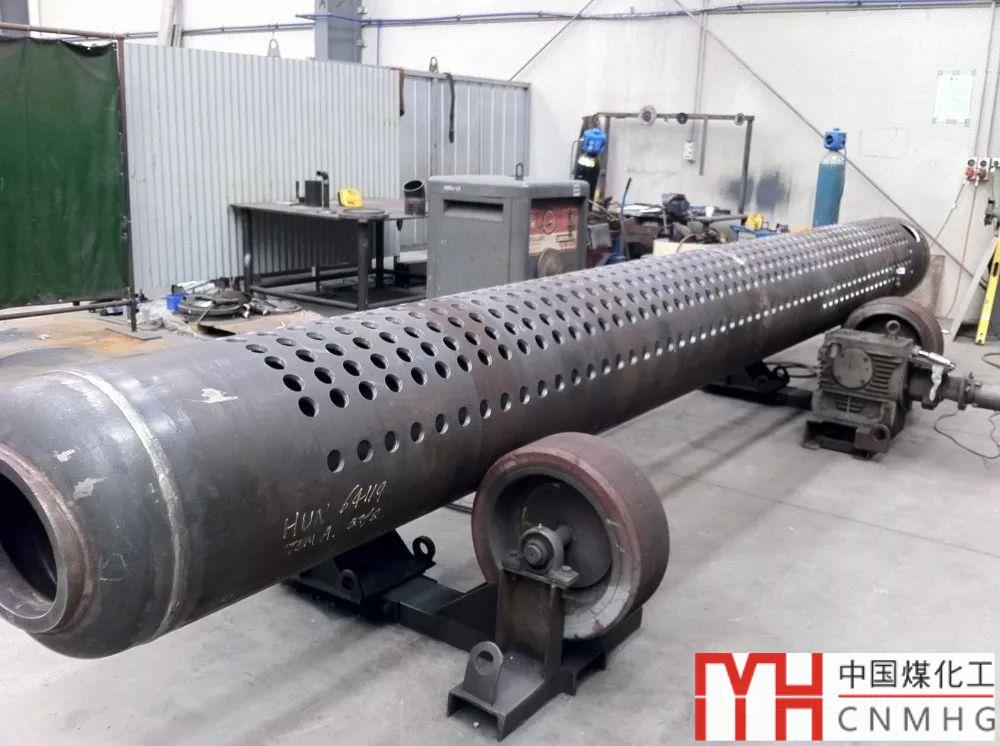

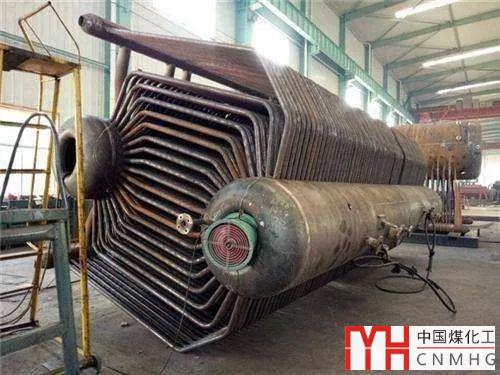

孔排最常見于鍋爐的液包和氣包設備。

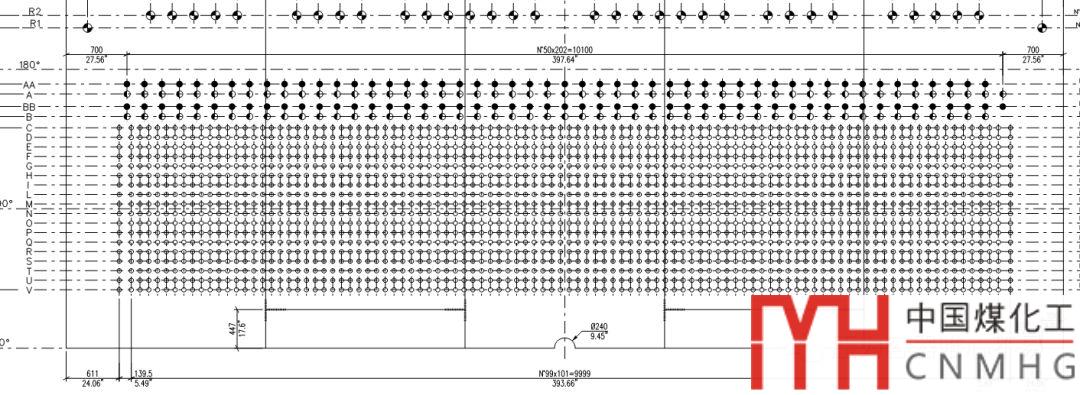

其筒體展開圖是密密麻麻的孔排

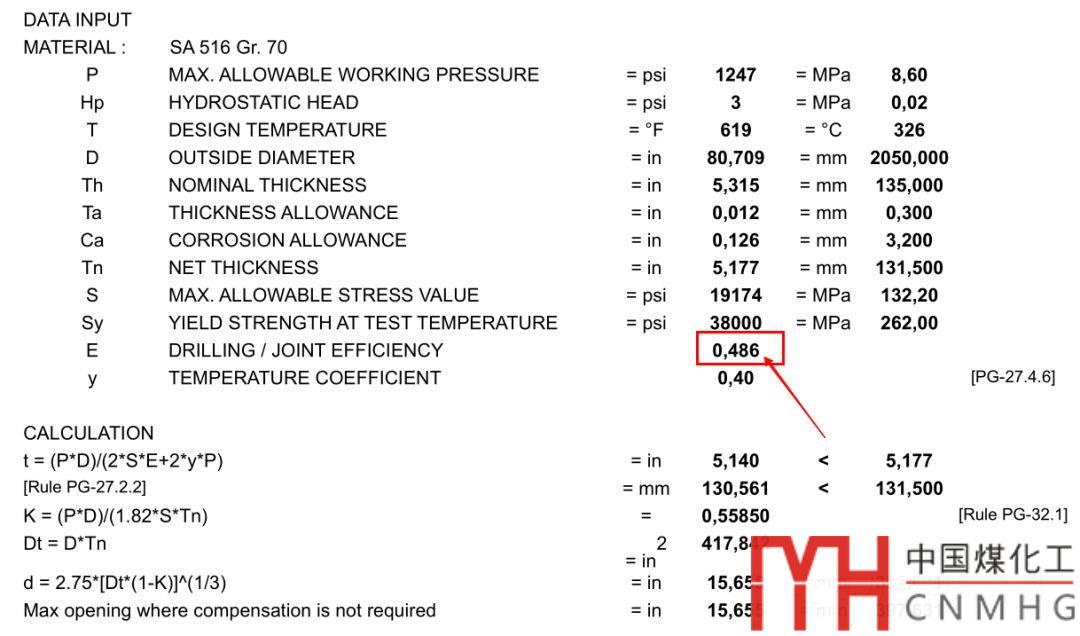

一般對于密集開孔的，排孔削弱系數E會比較小，遠小于焊縫系數，其削弱程度可見一斑。

你還知道壓力容器中，哪些設備用到了排孔系數嗎？歡迎留言~
