SW6中“塔設備”、“零部件”計算外壓錐殼

黃勝亮 蘇州圣匯裝備有限公司

摘要：本文舉例說明了SW6中“塔設備”、“零部件” 計算外壓錐殼的優缺點。

關鍵詞：錐殼 ，變徑段 ，支撐線 ，加強圈

SW6中“塔設備”、“零部件”兩模塊都能夠計算錐殼（變徑段），兩個模塊的輸入?yún)?shù)不完全相同，這也造成了計算結果的差異。

1.SW6中“塔設備”計算外壓變徑段時，L_L 、L_sm沒有輸入框

SW6中“塔設備”計算外壓錐殼時，L_L取值為錐殼大端連接筒體的“外壓筒體計算長度”；L_sm取的值為錐殼小端連接筒體的“外壓筒體計算長度”。實際設計塔器時，加強圈比較靠近錐殼與筒體的焊縫。為了避免加強圈與殼體焊縫重疊或接近，無法滿足GB150.3-2011 中5.6.6.4.1條和5.6.6.5.1條中加強圈作為有效加強截面積的要求。加強圈到錐殼與筒體焊接的環焊縫距離L_L 、L_sm遠小于“外壓筒體計算長度”。當錐殼與筒體連接處不作為支撐線時，SW6中“塔設備”計算得到的與錐殼相連的筒體所需厚度是偏大的，造成錐殼計算不能通過。當錐殼與筒體連接處作為支撐線時，作為支撐線判定的所需慣性矩I值偏大，連接處需要更大的加強圈來滿足過高的所需慣性矩。SW6中“零部件”計算錐殼時，設計工程師自己輸入L_L 、L_sm ，可以得到準確的計算結果。

1.1.錐殼與筒體連接處不作為支撐線

1.1.1.SW6中“塔設備”計算實例分析

1.1.1.1. 設計參數

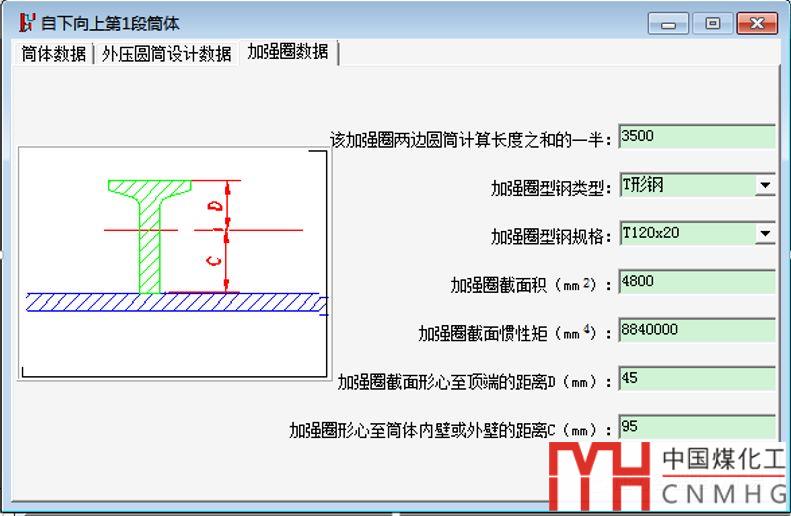

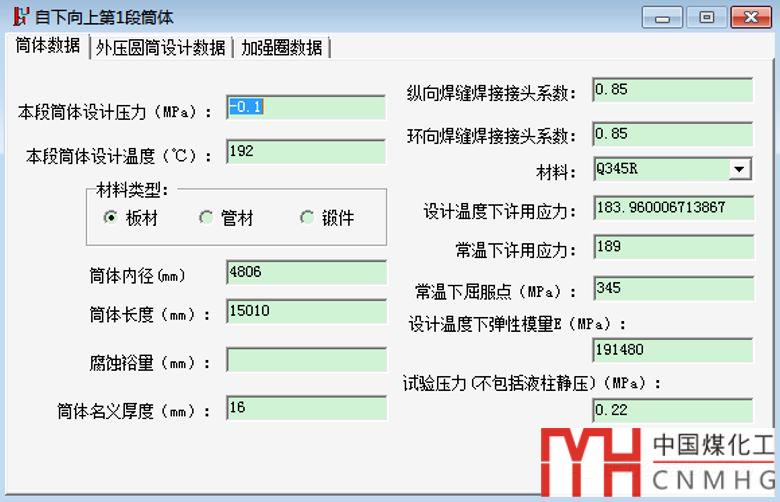

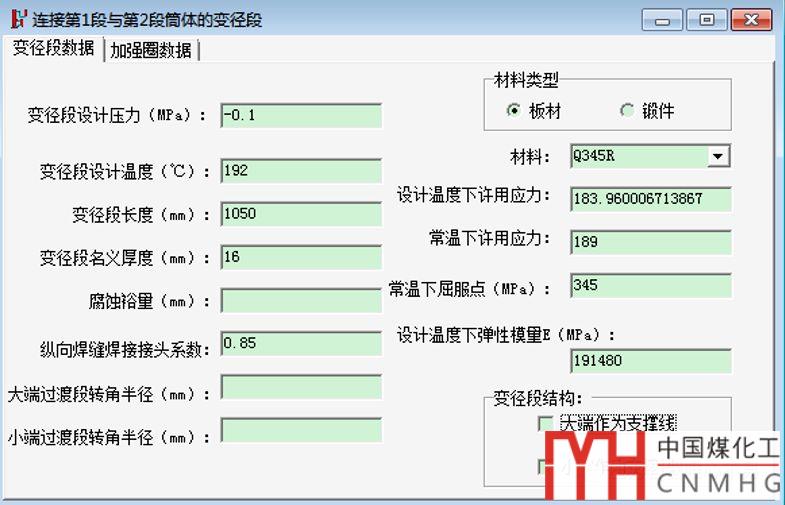

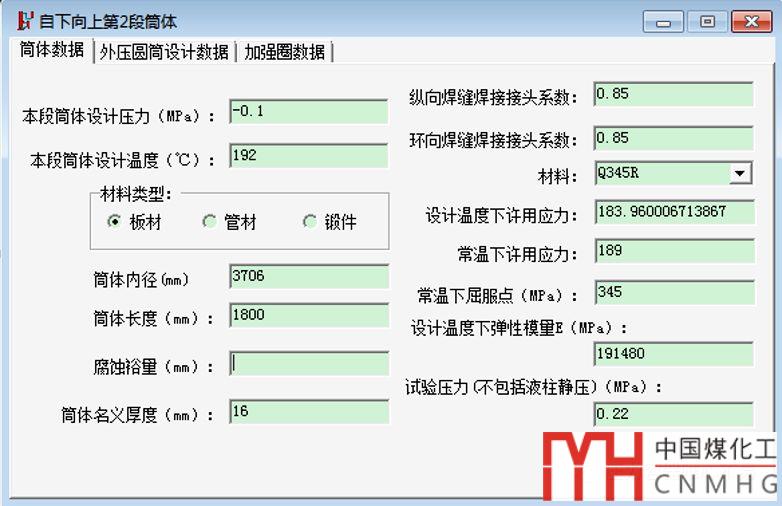

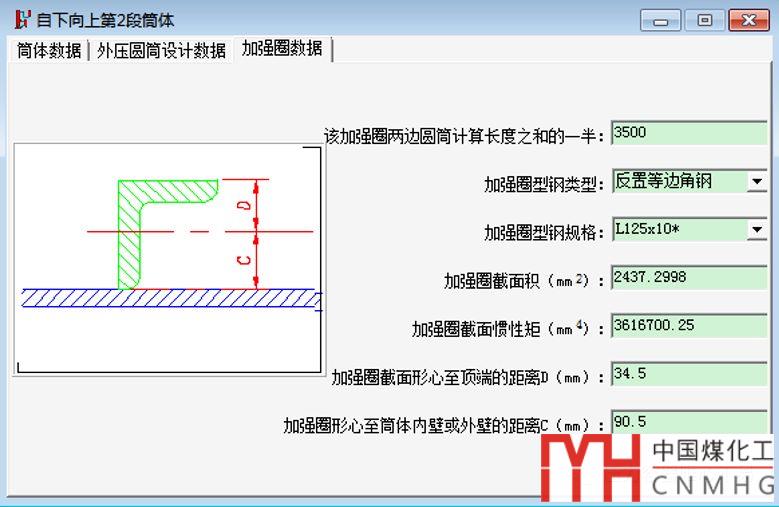

例1，一臺塔設備 設計壓力 -0.1 Mpa ，設計溫度 192 ℃ ，直徑 DN4800/DN3700 mm，變徑段高度1050 mm，材料為3+16 mm S30408+Q345R 復合鋼板，加強圈形心距錐殼與筒體的環焊縫距離為200mm。SW6中“塔設備”數據輸入：與變徑段大端相連的筒體數據見圖1 、圖2，外壓計算長度為3500mm ；變徑段數據見圖3 ；與變徑段大端相連的筒體數據見圖4 、圖5，外壓計算長度為3500mm ；變徑段計算結果見圖6 。

圖1

圖2

圖3

圖4

圖5

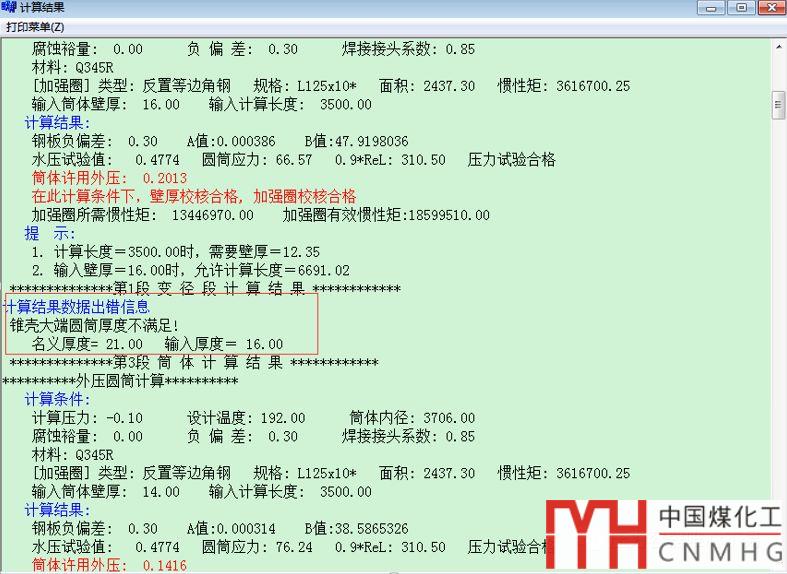

圖6

1.1.1.1. 計算結果分析

變徑段的計算結果為錐殼大端圓筒厚度不滿足，沒有詳細的計算數據，為了看到變徑段的計算數據，在變徑段結構中選中“大端作為支撐線”，計算結果見圖7 。

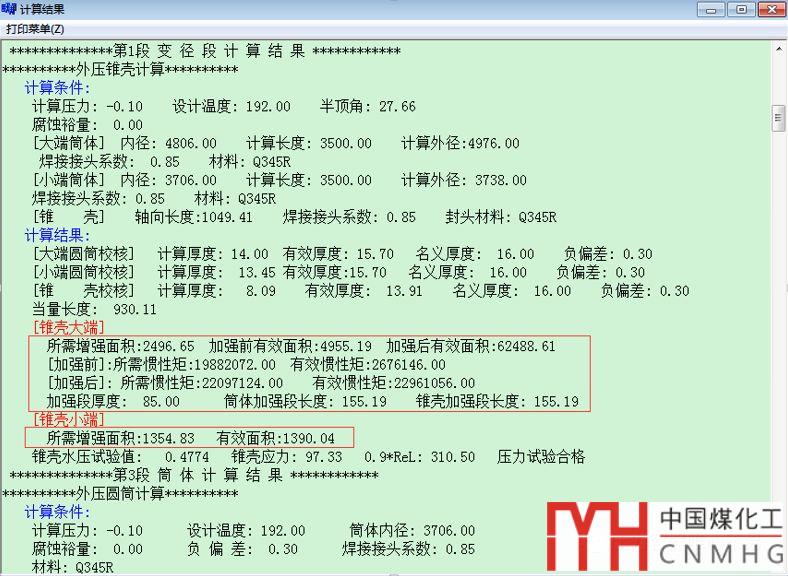

圖7

由圖7可見，大端筒體/小端筒體計算長度為3500mm ，取的值為大端筒體/小端筒體的“外壓筒體計算長度”，而加強圈形心距錐殼與筒體的環焊縫距離L_L/ L_sm 只有200mm，偏差很大。

分析圖6錐殼大端厚度不滿足的原因如下。按GB150.3-2011中圖4-1c-2) ,錐殼大小端都不作為支撐線時，大端筒體外壓計算長度為L_L + L_e + L_sm = 3500+1050+3500=8050mm ， L/D_o=8050/(4800+2x(3+16))=1.6639 。當筒體厚度為16 mm時，D_o /δ_e = (4800+2x(3+16) ) / (16-0.3) = 308.15 ，查GB150.3-2011中圖4-2，A約為1.5E-04 ，查GB150.3-2011中圖4-4，A小于設計溫度曲的最小值，B=2AE^t/3= 2x1.5 E-04x1.86E05/3=18.6Mpa ，按GB150.3-2011中式4-2計算[p]=18.6/308.15=0.06< 0.1Mpa ，不能滿足設計要求。

當筒體厚度為21mm時，D_o /δ_e = (4800+2x(3+16)) / (21-0.3) = 233.72 ，查GB150.3-2011中圖4-2，A約為2.2E-04 ，查GB150.3-2011中圖4-4，B值約為28 Mpa ，按GB150.3-2011中式4-2計算[p]=28/233.72=0.12 Mpa >0.1Mpa,剛好滿足設計要求。

1.1.2SW6“零部件”校核

用SW6“零部件”重新計算可以得到準確的計算結果，部分輸入的參數需要從SW6“塔設備”計算書中查找。具體方法如下：

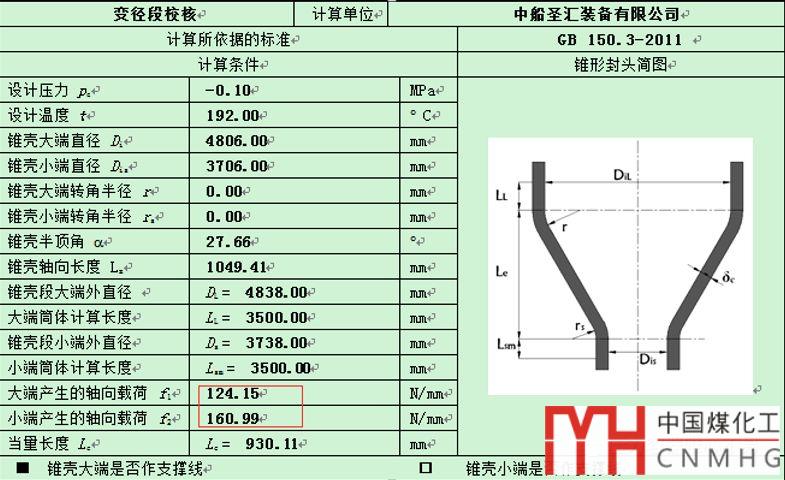

1. 1.2.1. 把SW6“塔設備”的計算生成計算書，找到“變徑段校核”，如圖8所示。

圖8

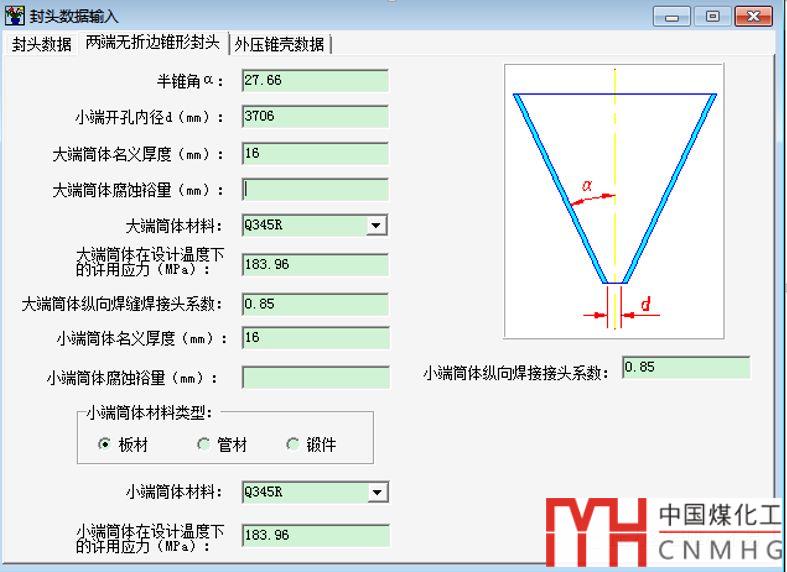

1. 1.2.2 新建一個SW6“零部件”文件，輸入設計壓力 -0.1 Mpa ， 設計溫度 192 ℃ ，設備內徑 4806 mm , 封頭名義厚度16mm , 焊接接頭系數0.85，其余數據輸入如圖9、圖10所示。圖10中的“風載、靜載在錐殼大端產生的軸向壓縮載荷”、“風載、靜載在錐殼大端產生的軸向壓縮載荷”來自于“塔設備”計算“變徑段校核”如圖8。這也是把SW6中“塔設備”的計算生成計算書的原因?！板F殼小端筒體長度L_sm”為加強圈形心距錐殼與筒體的環焊縫的距離，按實際距離200 mm輸入。 “錐殼大端筒體長度L”是GB150.3-2011中圖5-17中定義的L_L ，按實際距離200 mm輸入。錐殼大端連接處和錐殼小端連接處都沒有作為支撐線。

圖9

圖10

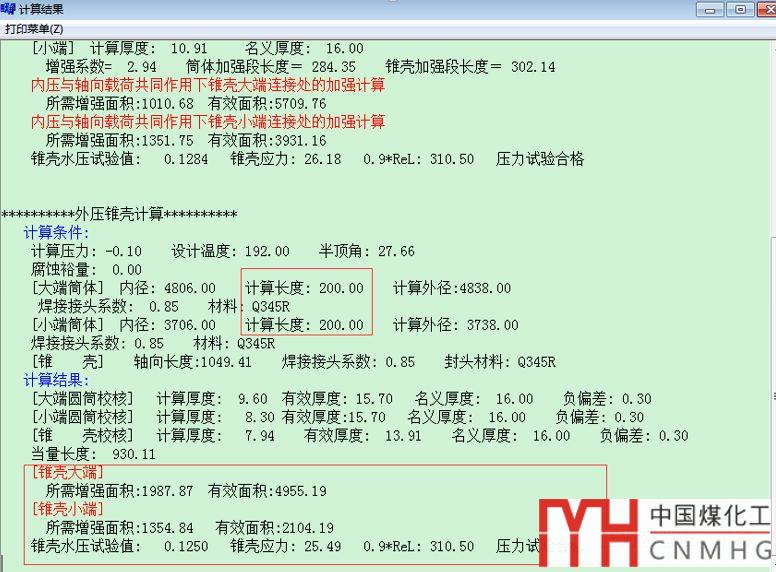

1.1.2.3.計算結果如圖11所示?？梢钥吹?/span>L_sm、L_L 按實際長度200計算時，錐殼大小端都不作為支撐線，錐殼是可以校核通過的。SW6中“塔設備”的計算結果是不能校核通過，不準確。

圖11

1.2.錐殼與筒體連接處作為支撐線

由GB150.3-2011 中5.6.6.4.2 條和5.6.6.5.2 條中的計算公式可以知道，L_sm、L_L對錐殼與筒體連接處作為支撐線的判定也有重要影響。

1.2.1.SW6中“塔設備”計算實例分析

1.2.1.1.設計參數

例2，例1的錐殼SW6中“塔設備”計算時改為大小端都作為支撐線，不輸入加強圈時，計算結果如圖12所示。

1.2.1.2.計算結果分析

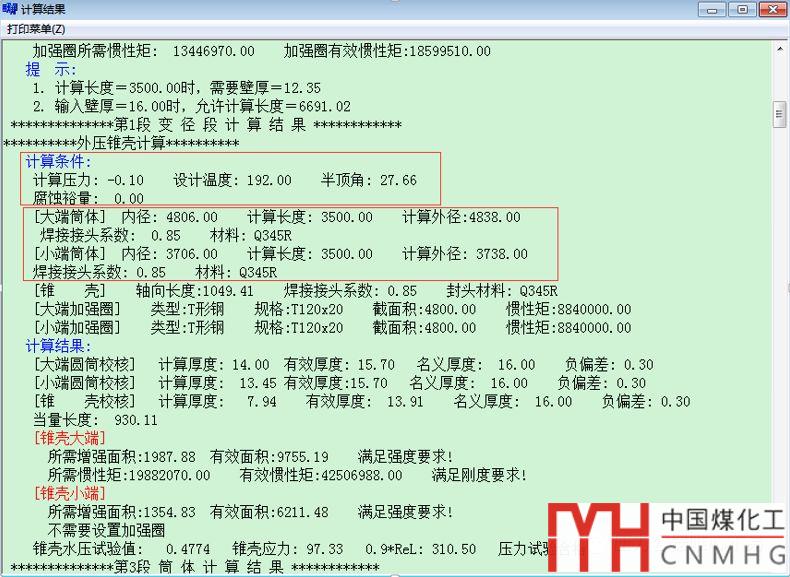

由圖12可以見，SW6中“塔設備”增加了85mm厚的錐殼加厚段來滿足連接處作為支撐線的所需慣性矩要求。這樣的調整是不經濟了，一般用加強圈的來增加連接處的慣性矩。大端筒體用的加強圈為T120X20，因此也在錐殼大端連接處增加T120X20的加強圈，校核可以通過。

圖12

1.2.2.SW6中“零部件”校核

SW6中“零部件”用實際的L_sm、L_L計算連接處作為支撐線的判定。具體方法如下：

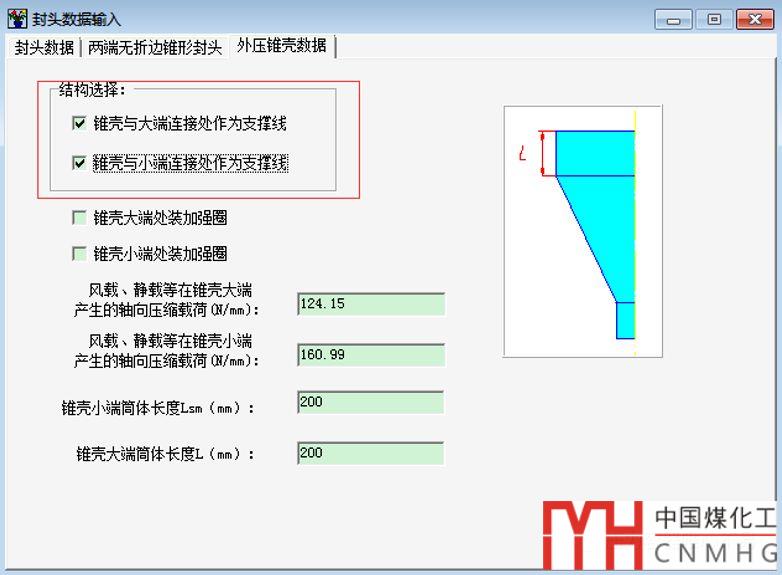

1.2.2.1.新建一個SW6“零部件”文件，輸入設計壓力-0.1 Mpa ， 設計溫度 192 ℃ ，設備內徑 4806 mm , 封頭名義厚度16mm , 焊接接頭系數0.85，其余數據輸入如圖9、圖13所示。錐殼大端與錐殼小端都作為支撐線，其余數據與例1的輸入方法相同。

圖13

圖14

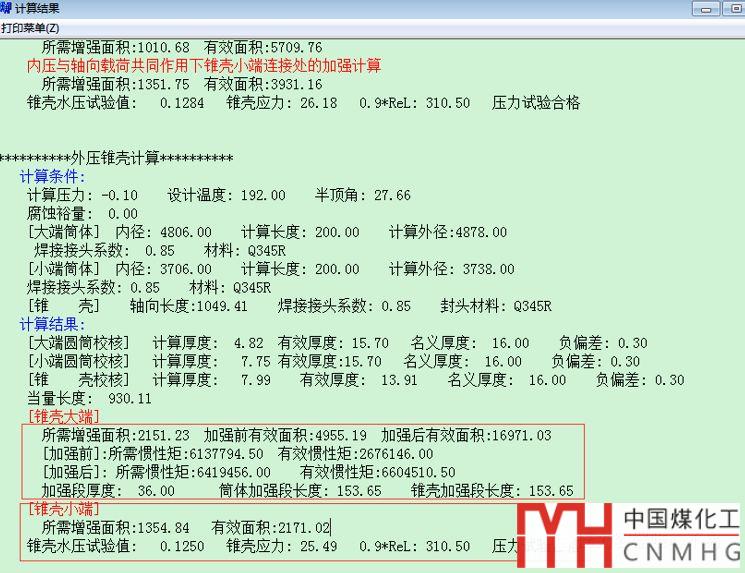

1.2.2.2. 計算結果如圖14所示，錐殼大端仍然沒有校核通過。圖12中“加強前所需慣性矩”為19882072 。圖14中“加強前所需慣性矩”為6137794，不到圖12 中的三分之一，需要的加強圈減小很多。

2.SW6中“塔設備”計算錐殼時，錐殼大小端只能用相同的加強圈

2.1.SW6“塔設備”錐殼與筒體連接處加強圈數據輸入界面簡述

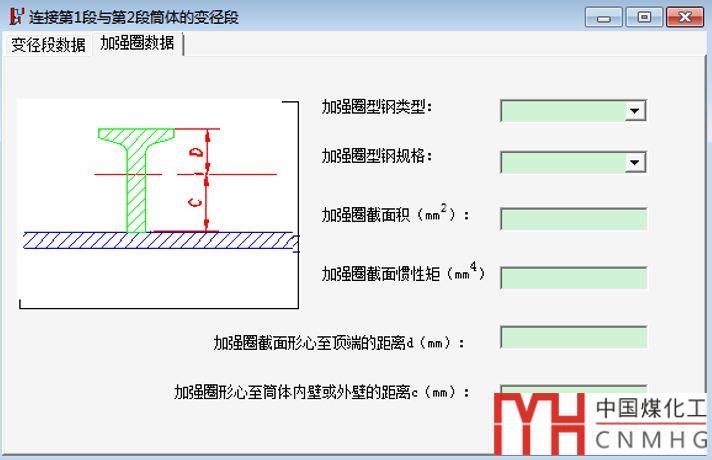

SW6“塔設備”加強圈的數據輸入如圖15，只有一個加強圈的輸入面板，計算時錐殼大端和錐殼小端都用了此加強圈數據計算，如例1中圖7 。錐殼大端和錐殼小端的計算用的數據不同，所需的加強圈是有差異的，有時只有一端需要設置加強圈。

兩端都用相同的加強圈提高成本，與使用習慣也不一致。一般錐殼小端設置的加強圈與錐殼小端相連的筒體所用的加強圈相同，錐殼大端端設置的加強圈與錐殼大端端相連的筒體所用的加強圈相同。

2.2.SW6“零部件”錐殼與筒體連接處加強圈數據輸入界面簡述

SW6“零部件”可以根據需要選擇“錐殼大端處裝加強圈”、“錐殼小端處裝加強圈”或錐殼兩端裝不同的加強圈，如例2中圖13所示。設計工程師可以有更寬的選擇范圍。

圖15

3.結語

SW6是國標設計中最常用的計算工具，幫助設計工程師提高了設計工作的效率，細節上還有提升空間。SW6“塔設備”的變徑段計算如按SW6“零部件”中錐形封頭的計算進行優化，能提高塔器變徑段設計工作的效率。

參考文獻：

[1] GB 150.1~ 4 - 2011 《壓力容器》

[2] 壽比南、楊國義、徐鋒、謝鐵軍， GB150-2011 《壓力容器》標準釋義

作者簡介：

黃勝亮，男，1988年11月出生。蘇州圣匯裝備有限公司,非標壓力容器設計工程師。Email:ahuanga.love@163.com
