情景

VCAD在程序生成圖形時，將數據存在圖形中，需要做明細表的時候，再調用出來。這樣畫完圖紙，明細就能自動出來了。

與明細表相關的程序有很多，很多朋友都用的非常熟練了。

但是我們對于便利的追求是永無止境的，我們不妨想想遇到如下的情況如何處理：

根據設計條件，設備的直徑是2000mm，長度是3000mm。按照條件，用VCAD將圖紙畫完了，明細都在圖中，點選即可。

突然接到噩耗，筒體長度變?yōu)?000mm。

此時你會怎么辦？

方法A. 修改圖紙上修改尺寸，明細修改重量，交圖。

方法B. 用拉伸命令，1:1修改圖紙，自己算明細，交圖。

方法C. 將原來畫的筒體刪除，重新用VCAD畫個4000mm的筒體，自動算明細。

選擇第A種方法的，說明工作很馬虎的，耍小聰明，喜歡給自己和他人挖坑。

選擇第B種方法的，對拉伸命令很熟悉，CAD用的熟悉。

選擇第C種方法的，一定是VCAD的忠實用戶。

方法比較

比較BC方法，并不說明C方法比B方法快，或者直觀。這樣我這樣有自我修養的VCAD人感到尷尬，用程序竟然沒有用Autocad自帶那么方便。

我要這鐵棒（VCAD）有何用？

那么有沒有第四種方法，比ABC都要優越呢？

從操作習慣上來說，B方法是最符合直覺的。

可不可以從拉伸命令中，將筒體上帶的附屬數據根據拉伸長度更新一下，這樣既用了方便的拉伸命令，又可以自動生成明細。在B的基礎上，少了自己算明細表這一步。

程序思路

考慮了整個過程，初步程序構思如下：

1. 建立選擇集SS

2. 將選擇集SS中所有線段的長度讀取到length1ist1

3. 用CAD的拉伸命令Stretch將選擇集SS拉伸

4. 再次將選擇集所有線段長度讀取到lengthlist2

5. 比較lengthlist1和lengthlist2,獲得被拉伸的線的編號。

6. 被拉伸的線，如果附屬數據是“筒體”或“接管”，就自動更新附屬數據。

古人云：

Talk is cheap, show me the code!

流程完成，當然要按照流程編制CODE了。

案例

程序完成了，要拿個圖紙測試一下：

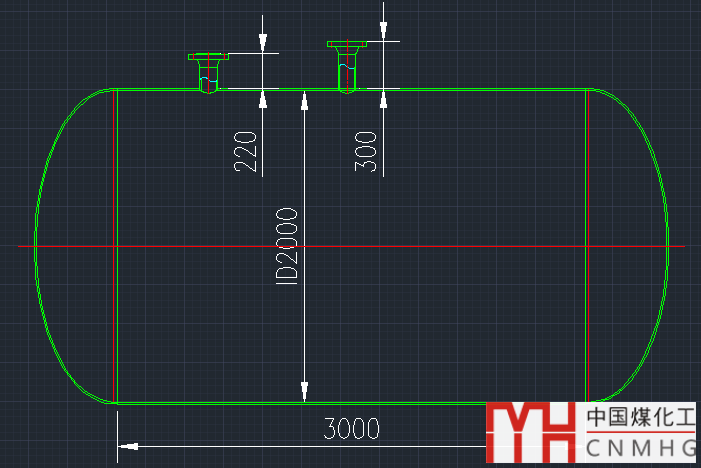

有圖如下：

在需要將筒體長度改為4000，接管外伸都加長50。

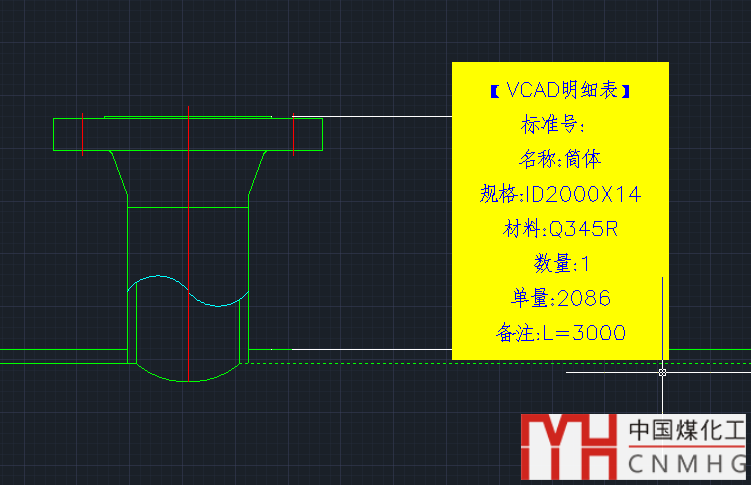

用VCAD畫的，筒體帶數據

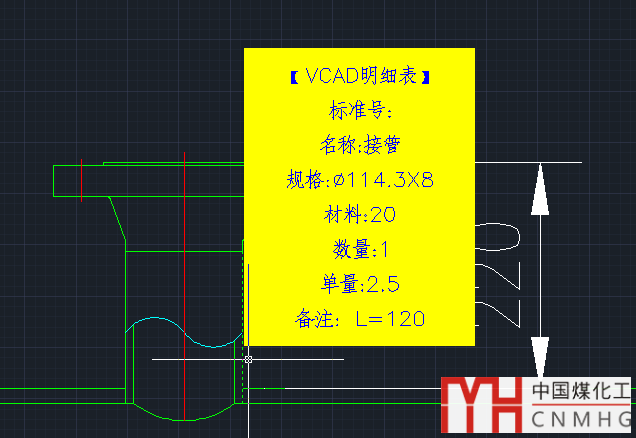

接管也帶數據

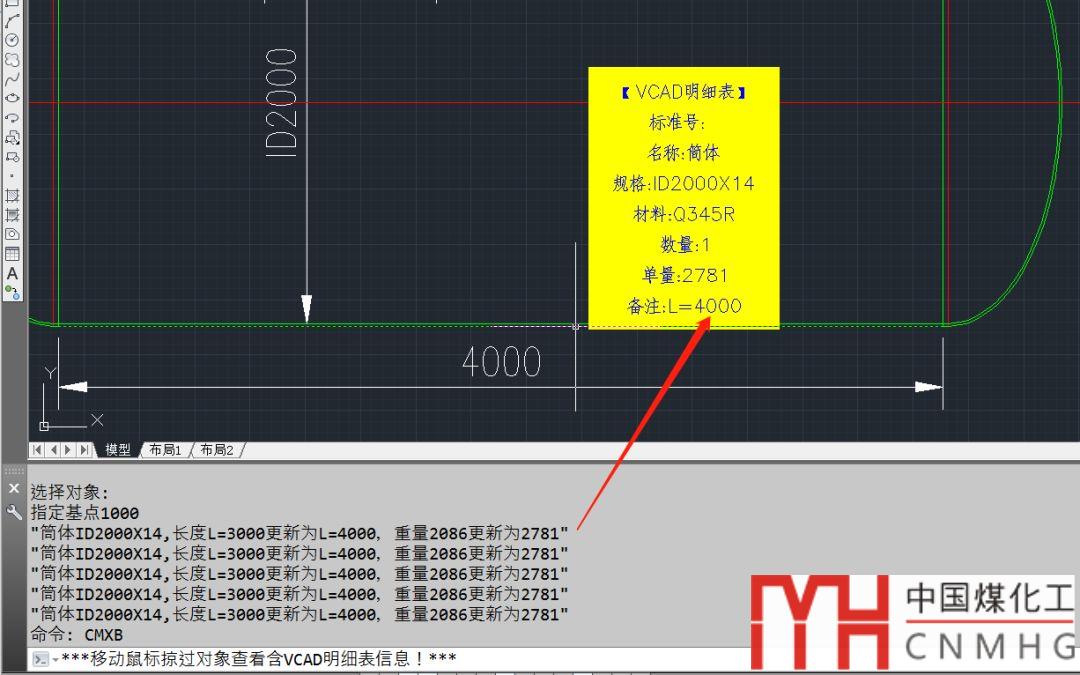

先拉伸筒體，然后查詢筒體明細，的確變更了1000，重量也跟著變了。

再拉伸接管，兩個接管一起拉伸，同時修改接管的明細數據。

是不是完美解決了修改圖紙的問題？

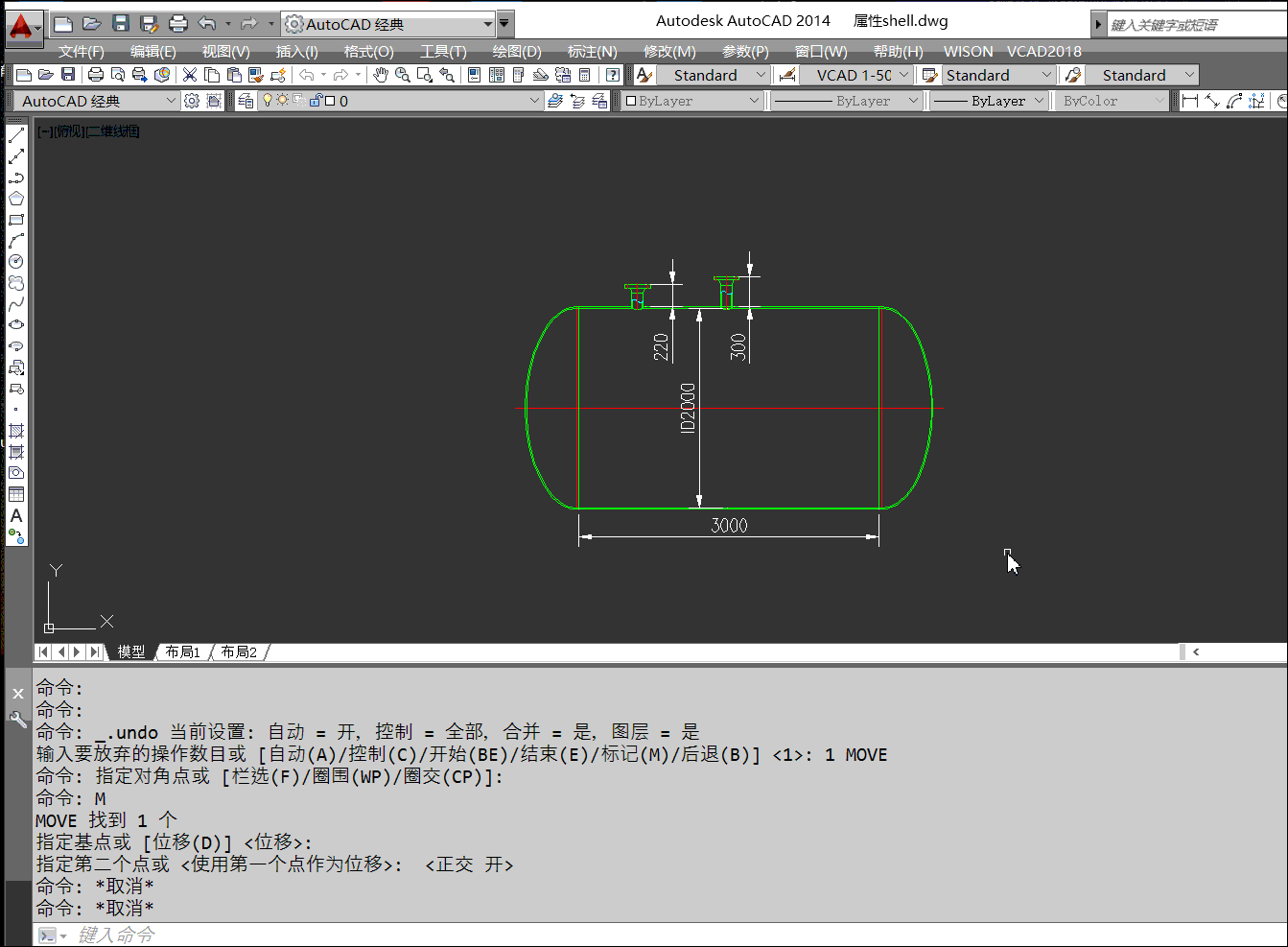

動畫

VCAD使用技巧

VCAD-動態件號

VCAD改進之路

VCAD基礎上二次開發

VCAD-圖庫1和圖庫2

VCAD高壓法蘭參數化

VCAD2018試用版
