半盤管尺寸超界怎么辦
1. 起因
一臺半盤管夾套的容器，半盤管尺寸為168.3*3.4mm，管間距為230mm。按照ASME設計。
在查看廠家計算書時，發現半盤管計算是合格的。
以前編制過個半管夾套的excel，所以對整個流程比較熟悉。
因?yàn)榘凑誂SME 附錄EE，半盤管的尺寸最大只到4英寸，現在半盤管尺寸到了6英寸，理論上應該是超界，不能計算的。
詢問廠家是如何考慮的，廠家答復是，軟件能夠輸入數據，生成的計算書里結果合格，所以就沒管了。
2. PVElite驗算

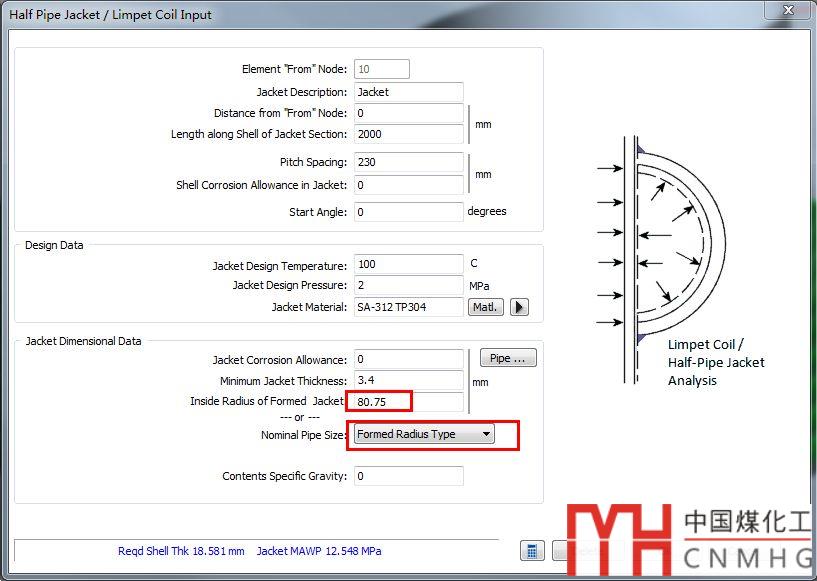

打開軟件，輸入數據

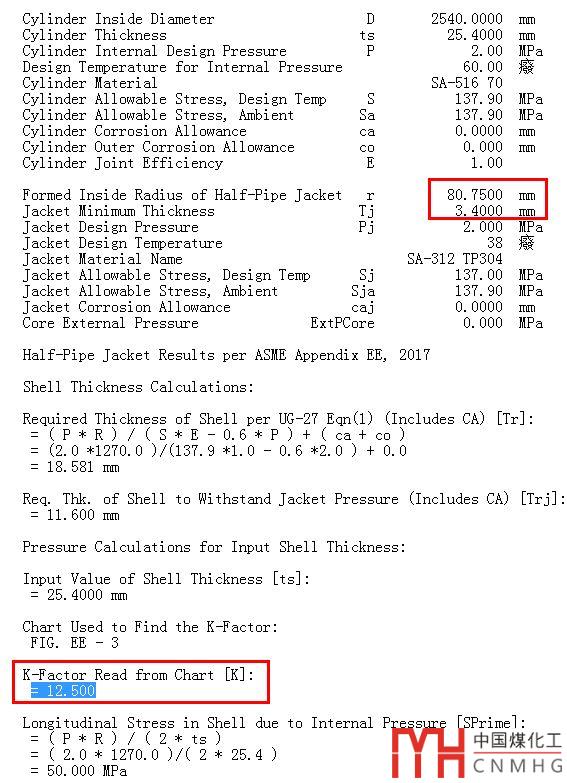

生成計算書：
軟件真能查到K值。
很好奇，它到底是如何計算的。
難道軟件編制者，自己發明了算法，或者根據哪篇文章來計算？
3. 半盤管夾套的計算原理

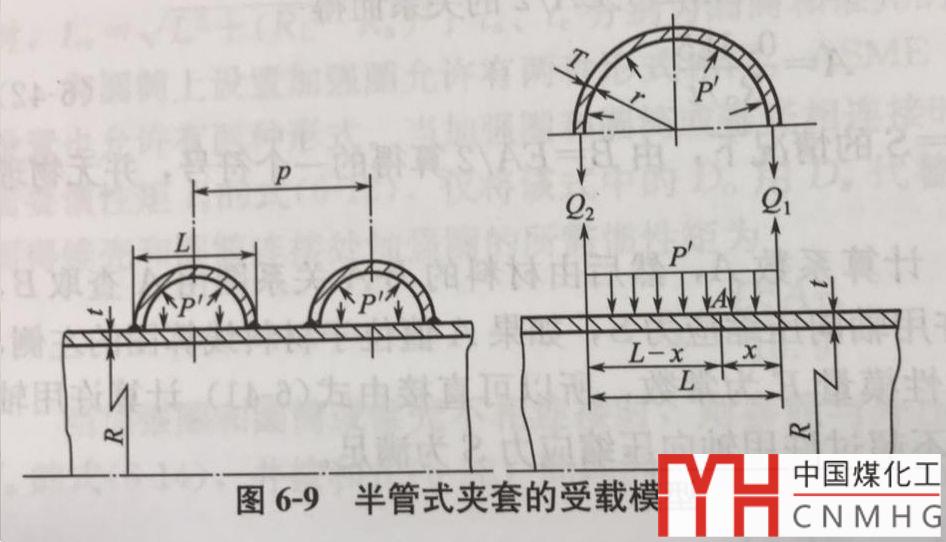

半盤管夾套的受力模型如下圖所示：
在半管夾套內壓力P'的作用下，載長度L范圍內作用有均布?jí)毫'，以及半管兩側引起的拉力Q1，Q2.
按照薄壁殼體的彎曲理論分析可以得知，軸向彎曲應力F與內壓P'成正比，設其值為K，F(xiàn)=K*P'。
具體推導可以參考文獻：
關于K值的查詢可以見上篇關于半盤管的文章。
半盤管夾套K值查詢
筒體同時承受內壓，其軸向薄膜應力S'=PR/2t與半管內壓的軸向彎曲應力F疊加。
規范將其限制在殼體材料許用應力S的1.5倍。即規范中的公式：
F+S'<=1.5S.
按照上圖的受力模型，其夾套內壓產生最大應力總在0~L之間，且隨容器和半盤管夾套結構尺寸不同而各不相同。

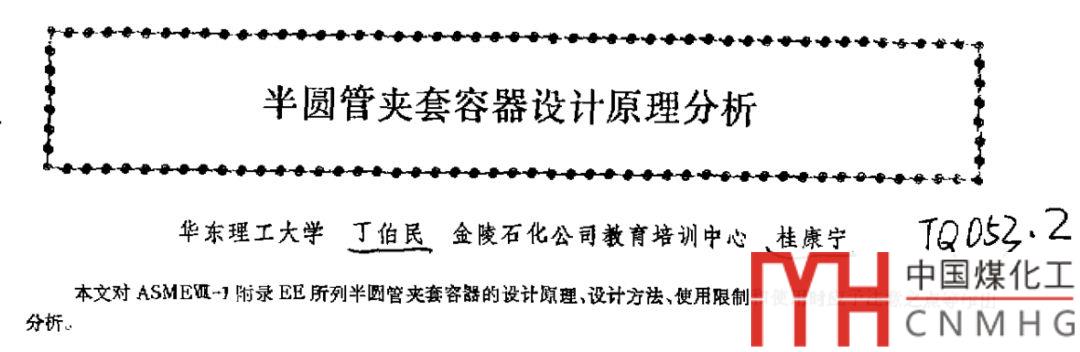

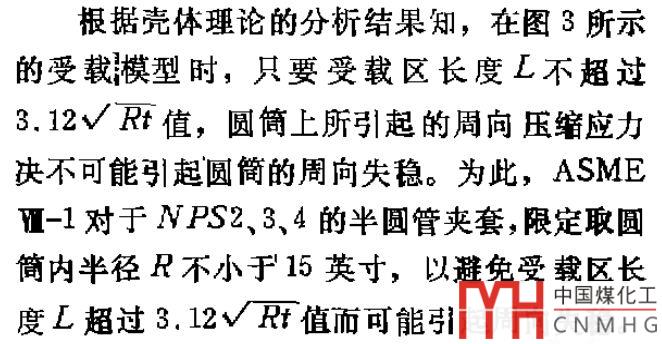

按照丁教授的論文，為了避免容器周向失穩，限制了容器的厚度以及半盤管的直徑。
那么什么時候會失穩呢？論文里給出了一個判斷依據。
4. 用分析法獲得K值
遇到超界的半盤管，如果校核L不超過3.12Sqrt（Rt），那么就內筒不可能周向失穩。只需要校核軸向彎曲應力。
F+S'<=1.5S.
S’是可以計算的，F(xiàn)=KP'，算式里只有K是未知的。
那么怎么知道K值是多少呢？
不妨按照上次的案例，看一下理論的K值和FEA的K值相差多少。
對于筒體內徑2540mm，筒體厚度25.4mm，半管夾套直徑為4“,其K值為11.63，假設內壓為2MPa，那么中心L/2處的彎曲應為23.26MPa。

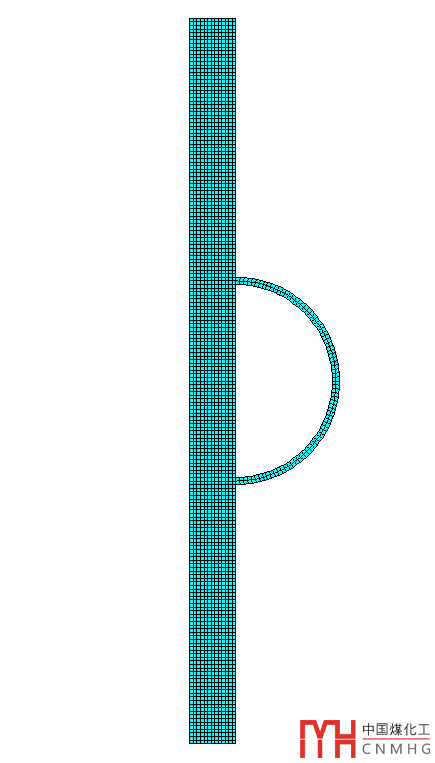

按照尺寸建立模型：
施加邊界條件，只考慮半管夾套內壓2MPa

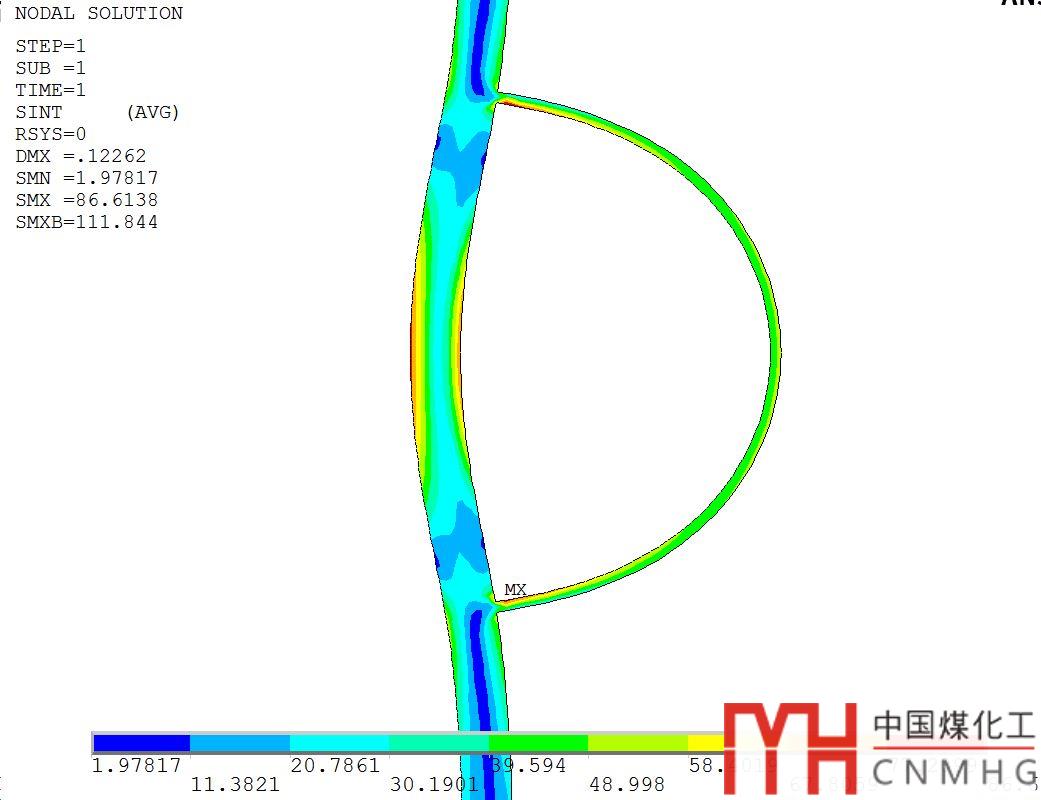

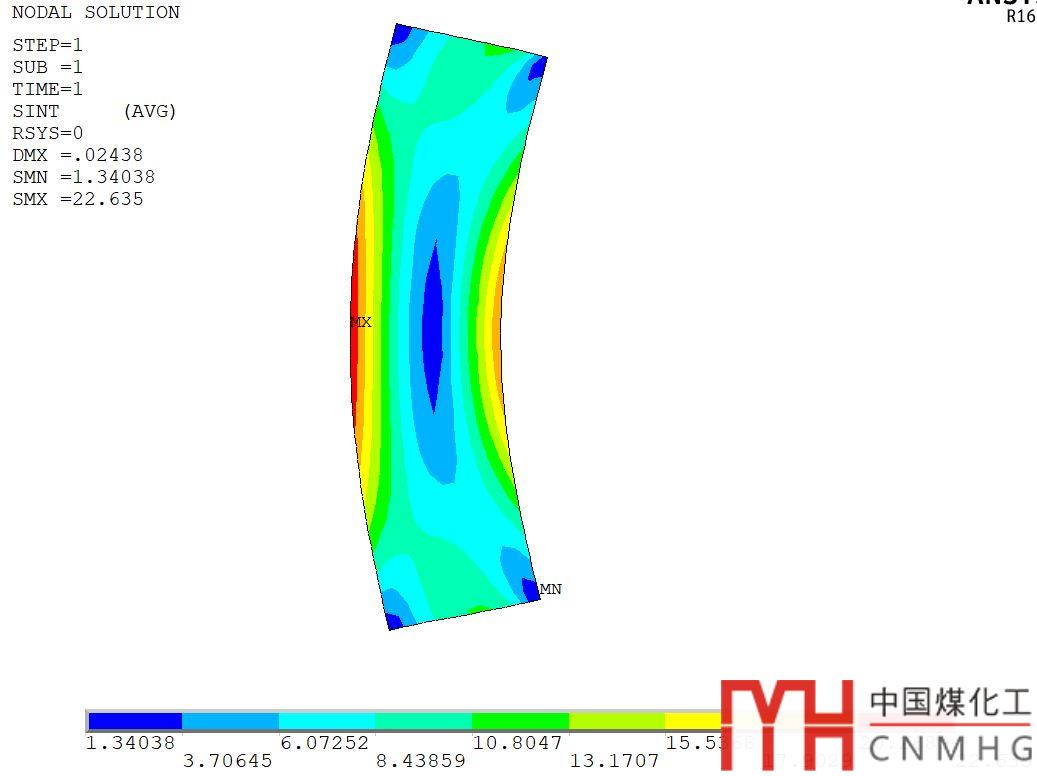

其結果如下：
如果忽略半盤管和筒體連接的處不連續性而引起的高應力區，可以很明顯的看到最大應力在筒體內壁，其值為22.635MPa。
| 手算 | FEA最大應力 | |
| 軸向彎曲應力Mpa | 23.26 | 22.64 |
兩者還是比較接近的。
那么K值應該如何計算呢？代入公式：
K=F/P'=22.64/2=11.32
得到K值后，再按照規范，校核組合的彎曲應力值是否小于1.5S。
5. 算例
回到一開始的算例，對于筒體內徑2000mm，筒體厚度16mm，半管夾套直徑為168.3*3.4。夾套內壓2MPa，筒體內壓2Mpa。
核算一下：
3.12Sqrt（Rt）=3.12*sqrt(1000*16)=394.65mm>168.3mm。
筒體不會周向失穩過大，只需要按照規范校核軸向應力即可。
取其彎曲應力最大的L/2部分：

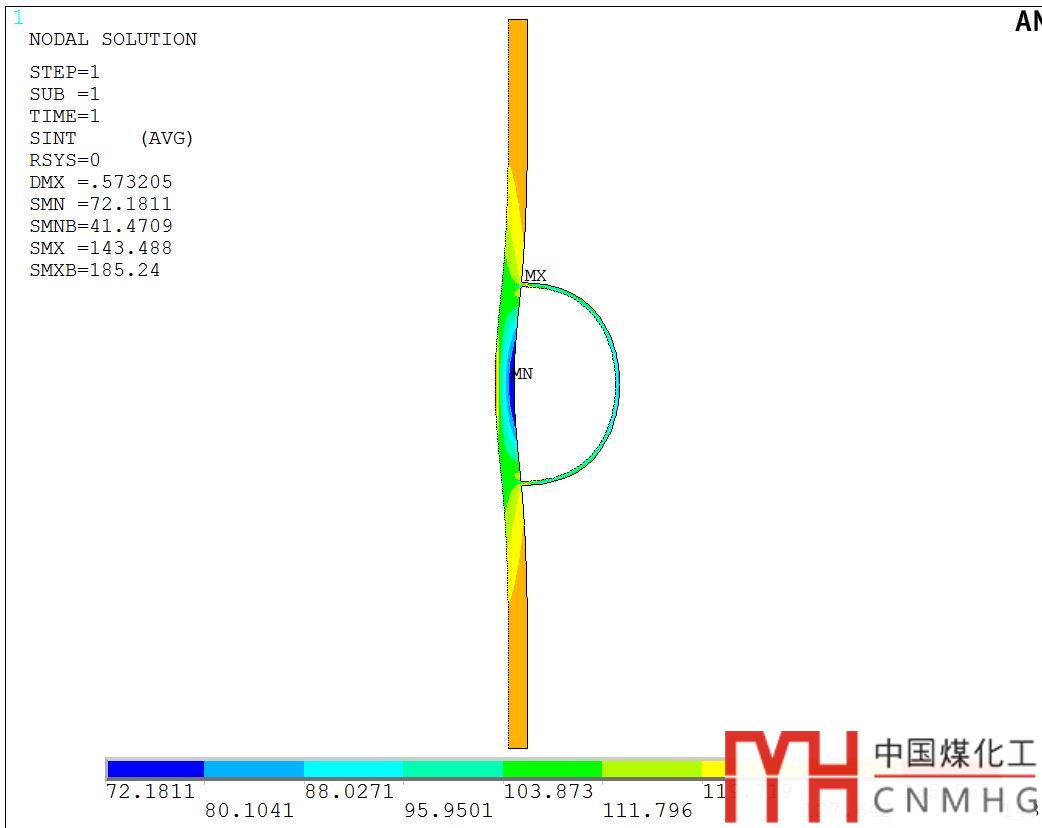

其F值可以從圖上直接得出：
F=80.19MPa。
K=F/P'=80.19/2=40.095。
代入計算公式：
F+PR/2t=80.19+2*1000/（2*16）=142.69MPa。
材料為S30408，許用應力S=137MPa，1.5S=205.5MPa。
所以是合格的。
6. 應力分類法和公式結果比較

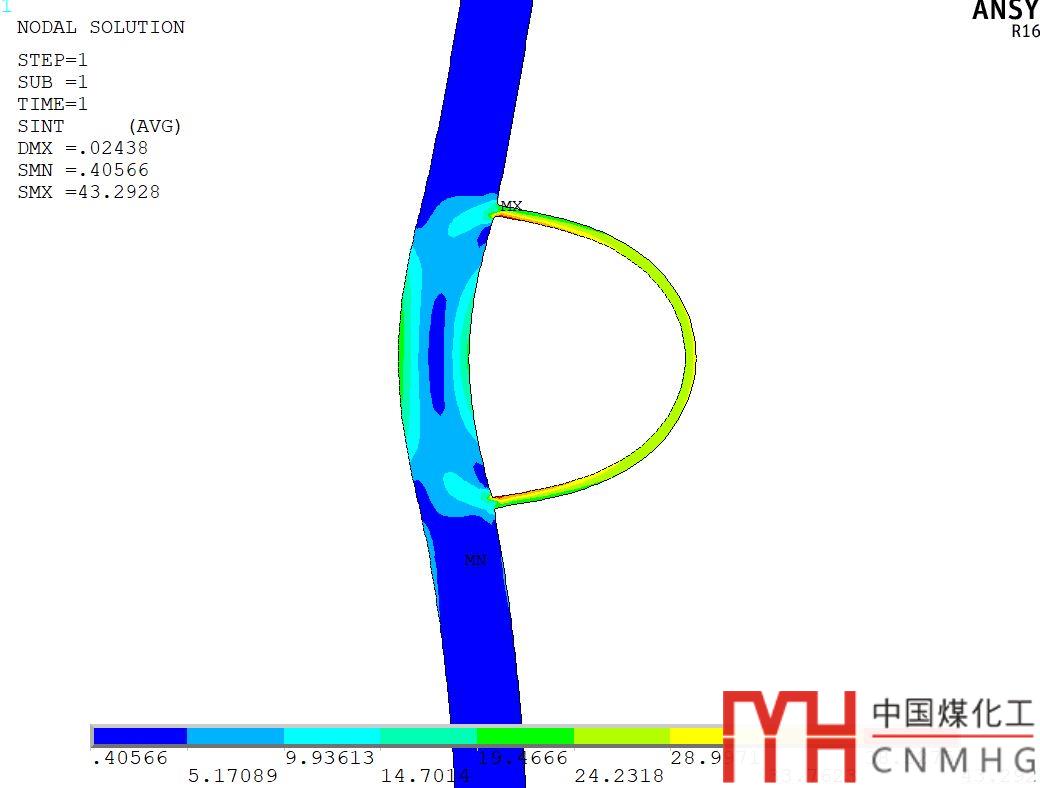

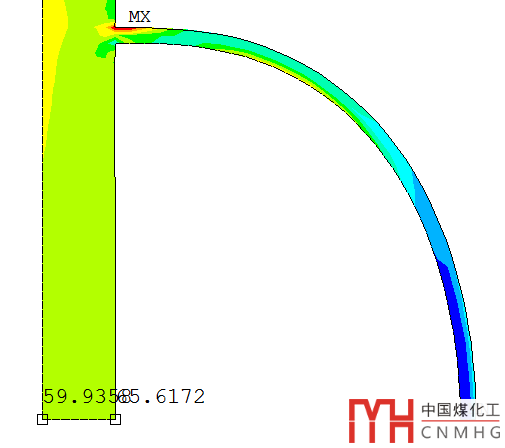

只加載內壓，可以得到筒體L/2處的軸向應力為59.9（內壁），65.6（外壁），理論值為62.5MPa。

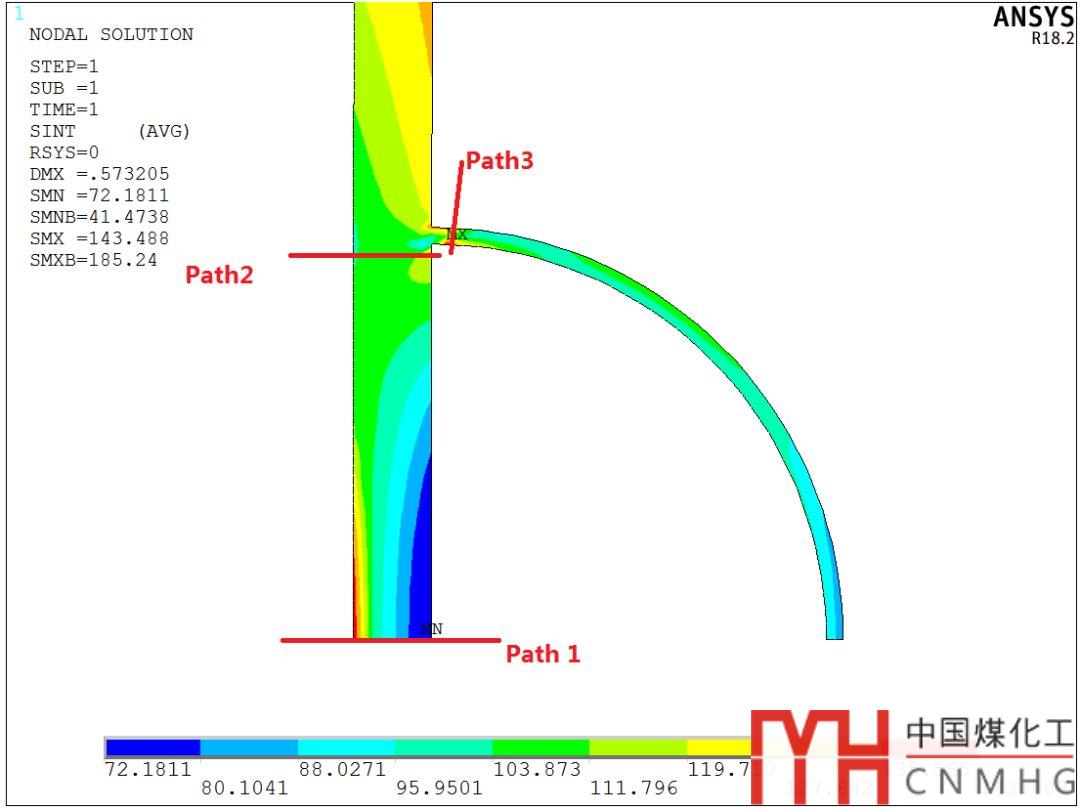

兩者同時加載，其應力分布如下：
再按照應力分類方法來評定：
| 路徑 | 種類 | 計算值 | 許用值 |
| Path1 | Pm | 89.88 | S |
| Pb | 76.43 | 1.5S | |
| Pl+Pb | 141.2 | 1.5S | |
| Path2 | Pl | 108.2 | 1.5S |
| Pl+Pb+Q | 143.7 | 3S | |
| Path3 | Pl | 109.6 | 1.5S |
| Pl+Pb+Q | 145.3 | 3S |
在路徑1上的膜加彎為141.2Mpa，屬于一次總體薄膜+彎曲，按照1.5S評定。

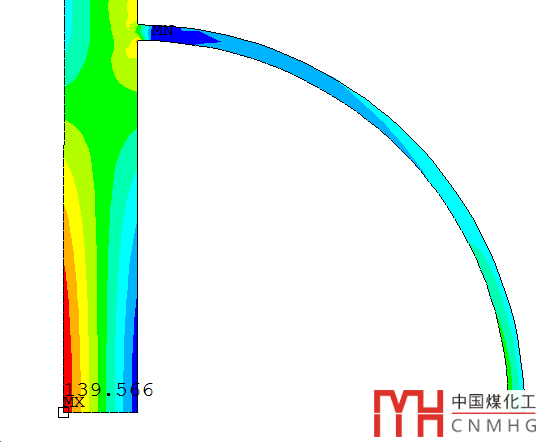

將其結果顯示為Y方向的應力，可以獲得軸向最大應力為：139.566Mpa。
膜加彎141.2Mpa以及最大軸向應力139.566與用公式算的最大軸向力142.69MPa相比，都是非常接近的。
也就是說，用應力分類和公式計算其結果很近似，三者都比較可靠。
7. 總結
在PVElite中輸入半盤管的尺寸，尺寸超界照樣計算，不做警告提示是不合適的。
設計人員不能完全依賴軟件，軟件不代表規范，當不符合規范時，不能再盲目相信軟件的結果。
半管夾套的最大軸向應力一般出現在L/2處。
半管夾套如果超界，但是L不超過3.12Sqrt（Rt），可以用軸對稱模型計算K值，或者直接采用軸對稱的應力分析法計算。其計算量小，模型假設和公式也類似，結果可靠。
如果采用FEA做一系列的模擬計算，用來計算K值，然后繪制K值曲線，那么可以將半管夾套擴展到更大的直徑。
往期鏈接：
半盤管夾套K值查詢
半盤管的焊接采用內坡口還是外坡口
