焊縫校核

很多設計人員對于焊縫的校核不重視，一個原因是規范中關于焊縫校核的方法不是很明確，另一個是我們大多數按照常規的要求設計焊接節點，滿足一定焊腳高度，可以保證角焊縫的強度。

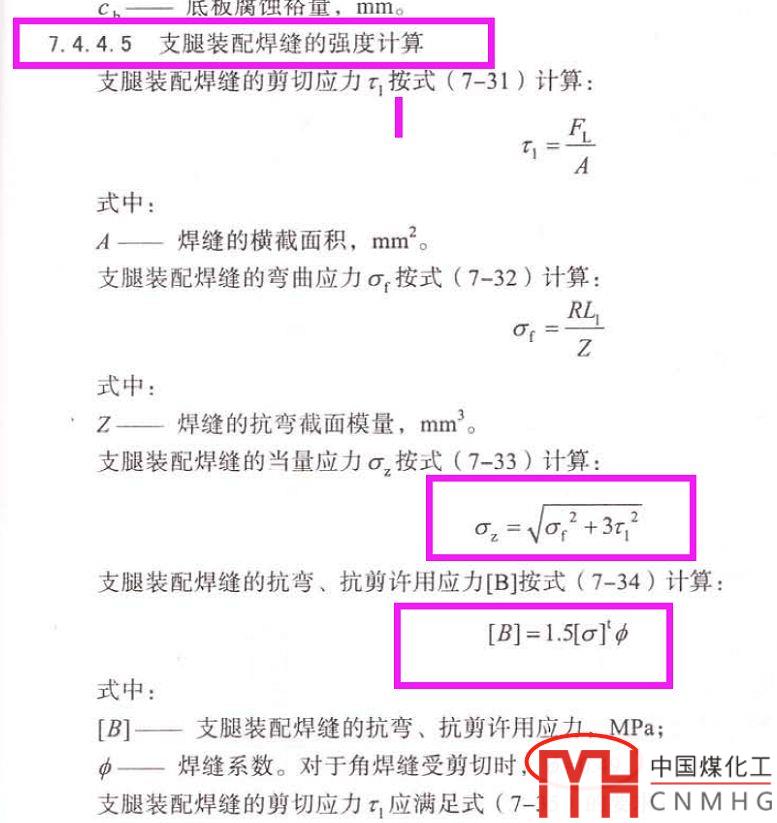

當然國內很多標準也對焊縫多了一些校核，比如2018版的吊耳規范，常壓容器支腿，比如新的容器支座等等。下圖為常壓容器的支腿焊縫校核，公式很經典。其中焊縫系數0.49來源見下文。

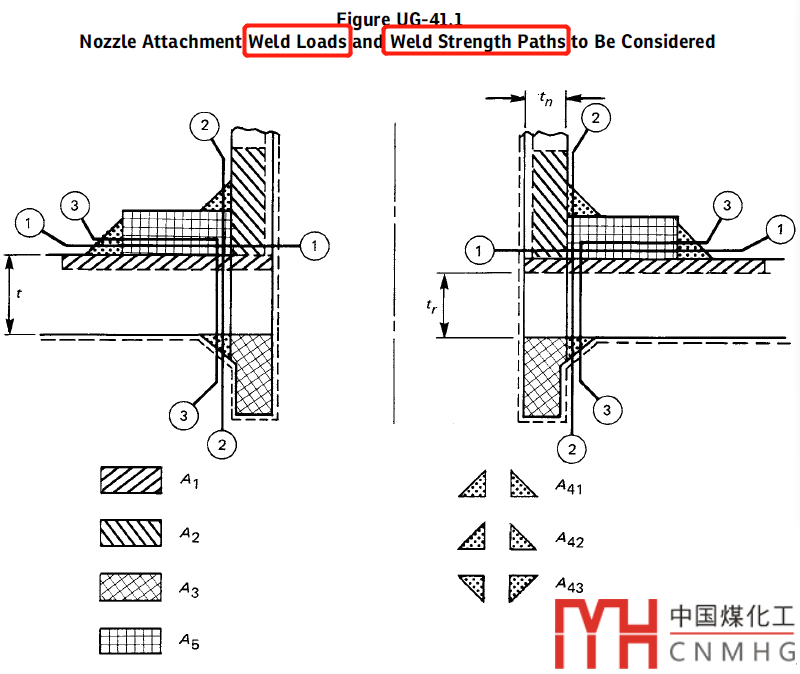

在國外規范中，很多時候都需要進行焊縫強度校核，比如ASME中對于開孔補強的各條路徑要求校核焊縫強度。

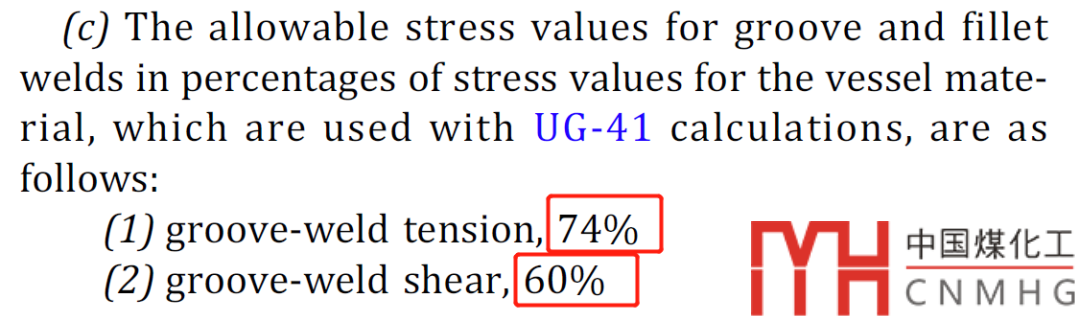

對于焊縫的許用強度也有著詳細的規定，UW-15（c）：

上文所說的剪切角焊縫的焊縫系數0.49，完美吻合。

角焊縫計算方法

角焊縫如何校核呢？

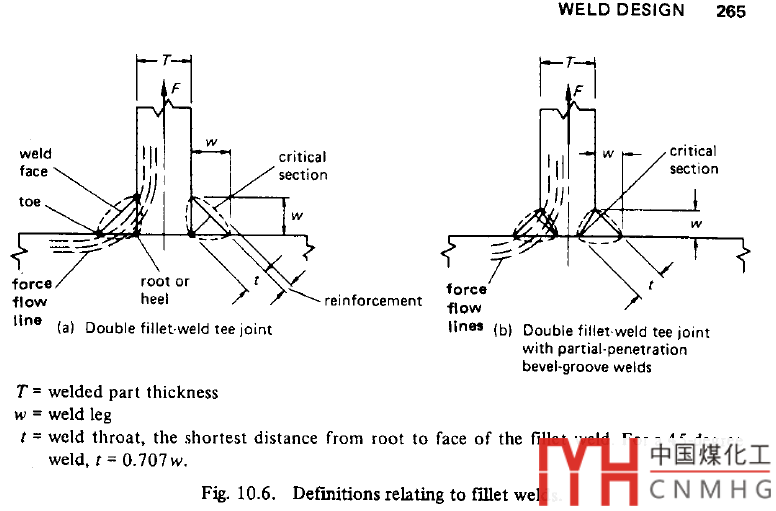

角焊縫的校核方法很多，一方面可以參考支腿的墊板，或者壓力容器手冊：

也可以參考《Pressure vessel design handbook》一書。

其中第10章焊縫設計，講解的特別詳細，有圖，有講解，有例題，是核算焊縫的超級指南。

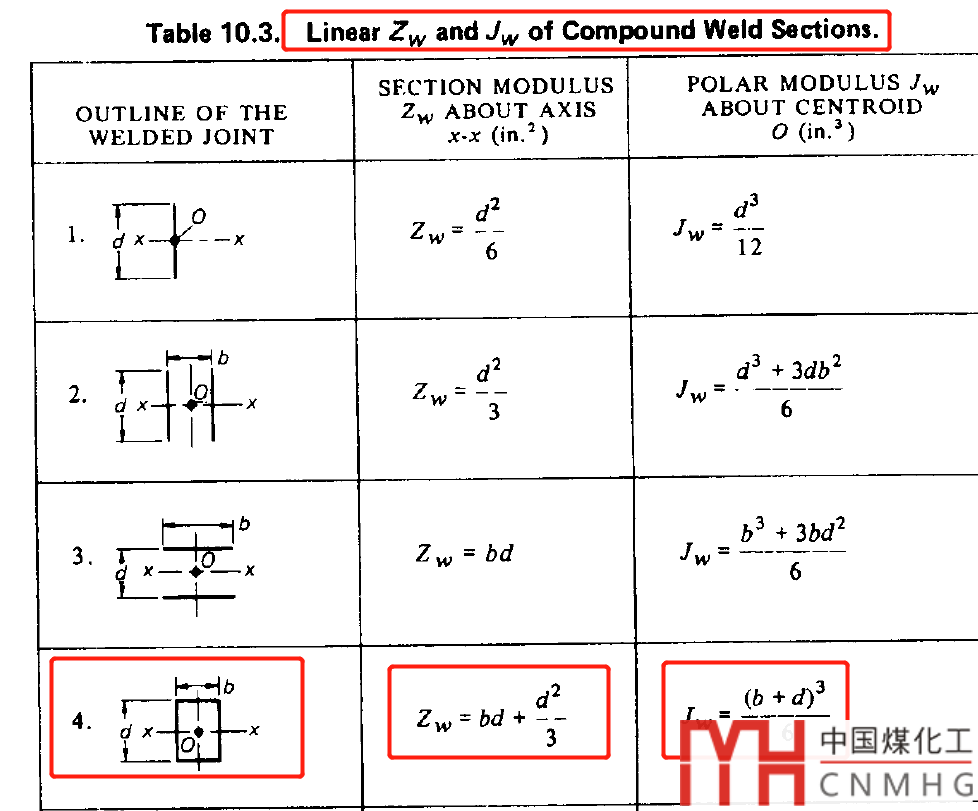

對于焊縫的彎曲應力校核來說，需要先計算焊縫的慣性矩Zw。

比如對于雙面焊接的筋板，先按照第4行的公式計算Zw。

再計算墊板的處的彎矩M

彎矩引起的單位長度上的載荷：f1=M/Zw

如果有剪切力F，剪切力引起的單位長度上的載荷：f2=F/（2*d+2*b）

f=sqrt（f1*f1+3*f2*f2）

焊縫許用應力為fw=0.49*S

所需要的焊腳高度為tw=f/fw

然后再考慮適當?shù)陌踩禂?shù)，確定焊角高度。

為什么結果和感覺不一致

很多時候經過計算，會發現，需要的角焊縫怎么那么少呢？

比如一臺10噸的設備，根據上面的步驟計算，計算其耳座墊板焊縫高度，其結果是角焊縫可能只需要1mm。這結果真讓人懷疑，這個計算準確嗎？

當然，沒有公司會因?yàn)橛?jì)算只需要1mm，而真的采用1mm。你敢算，我不敢用啊。

為什么計算出來的結果那么激進呢？

個人覺得其中最重要的一點是，把焊縫想象的太完美。認為焊縫能夠完美傳遞載荷，共同承受載荷。而這一點實際上無法完全做到。所以很多時候，造成實際的承載能力和理論承載能力有很大的差距。

比如墊板太薄，焊腳高度小，所以不像厚墊板一樣，能夠?qū)⑤d荷迅速傳遞到整個焊縫截面，往往只有局部的焊縫承受了載荷。一半受拉一半受壓，有難無法同當。此時迎接載荷的局部焊縫處，應力值大大上升，首先造成破壞，繼而發生連鎖反應，造成焊縫鏈?zhǔn)狡茐摹?/p>

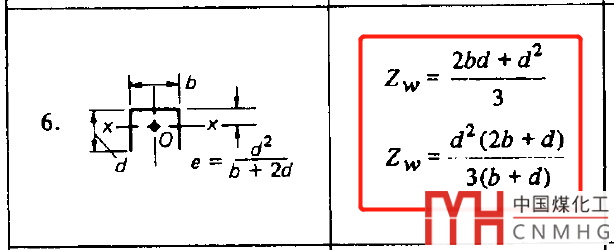

假設矩形焊縫只有整體一半的長度承受了載荷，那么其抗彎模量需要按照如下公式進行。

長度降低了一半， 抗彎模量可能降低到原來的1/5?？梢哉f是大幅度降低。這點和外壓加強圈類似，整圈的承載能力比斷開的承載能力要大很多。

外壓加強圈能斷開嗎？

所以計算焊縫時，不僅僅是代入公式計算，而且需要考慮焊縫的整體性。

規范中的焊縫

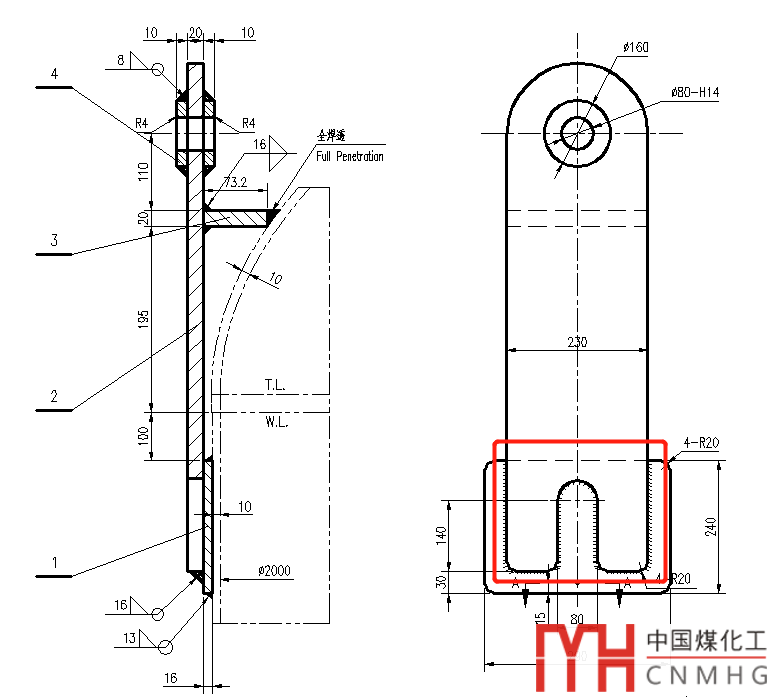

側壁式吊耳的焊縫就是一個非常好的示例。

通過一個內凹設計，增加了焊縫長度和面積，在不影響成本的情況下，保證了各項強度，可以說是一個非常優秀的結構了。

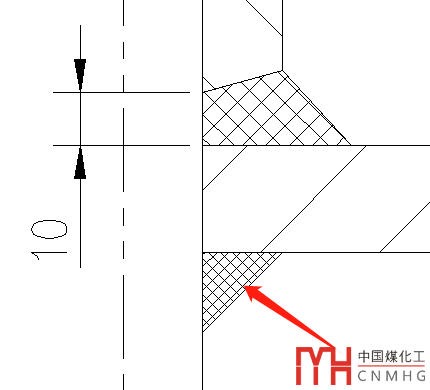

軸式吊耳的焊接節點，其中吊管的焊接寬度為定值10mm。對于特別重的設備，其焊縫強度一般是不夠的。

所以建議在軸耳內部增加其焊縫高度。

校核焊縫強度時，其墊板的厚度以及焊縫高度都要比較小心，比如很多設備本體很厚，但是耳座采用的是NB的標準耳座，其墊板比較薄時，尤其需要檢查一下。

焊腳高度宜按照保守考慮（小于一半的長度），校核其焊腳高度是否足夠。
