前幾日的案例，加強圈斷裂在很多項目中出現過，原因大部分都是因?yàn)闇夭顟?yīng)力過大，而保溫支撐圈大都沒有保溫，裸露在外。

走近科學-減壓塔加強圈斷裂之謎

感謝提供圖片的朋友：

上圖：設備不僅保溫鋁皮脫落，而且塔身加強圈還發現多處裂紋。

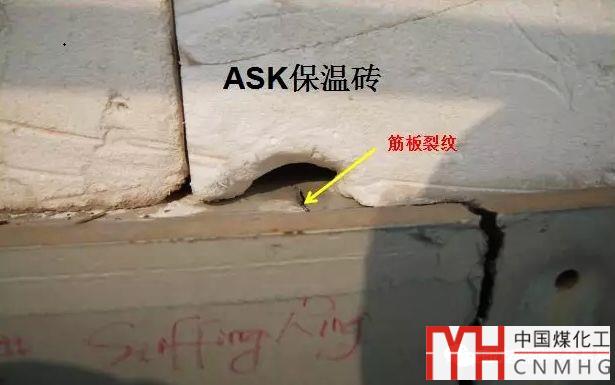

上圖：裂紋從加強圈翼板經腹板向塔體延伸

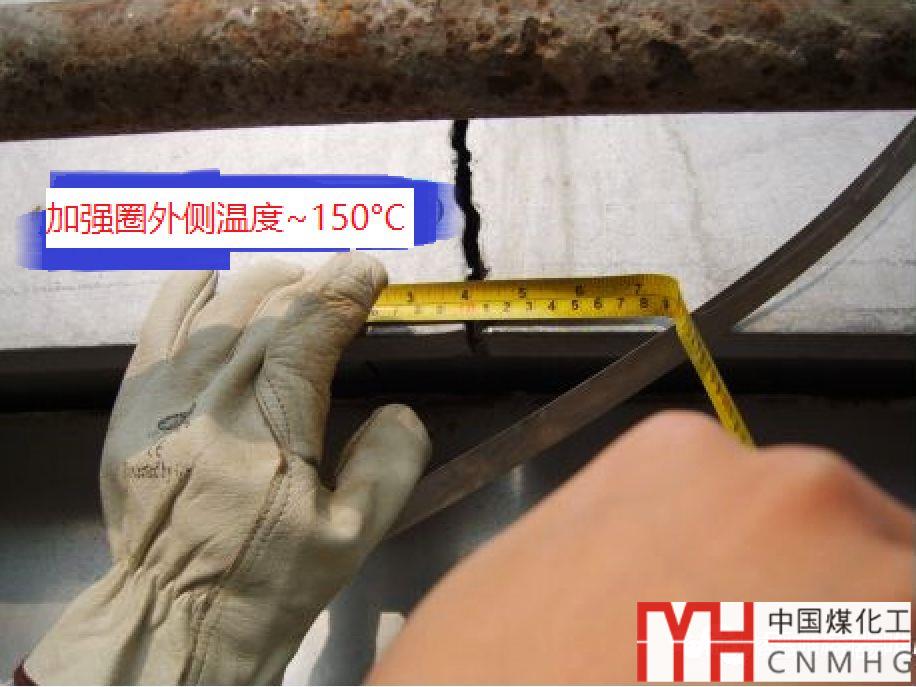

上圖：經過測量，加強圈外側溫度約150°C。

解決辦法是，將加強圈一起保溫：

經過分析，設備直徑越大，熱應力越大。當設備直徑4米的時候，如果保溫露出來110mm，外側溫度為126°C。

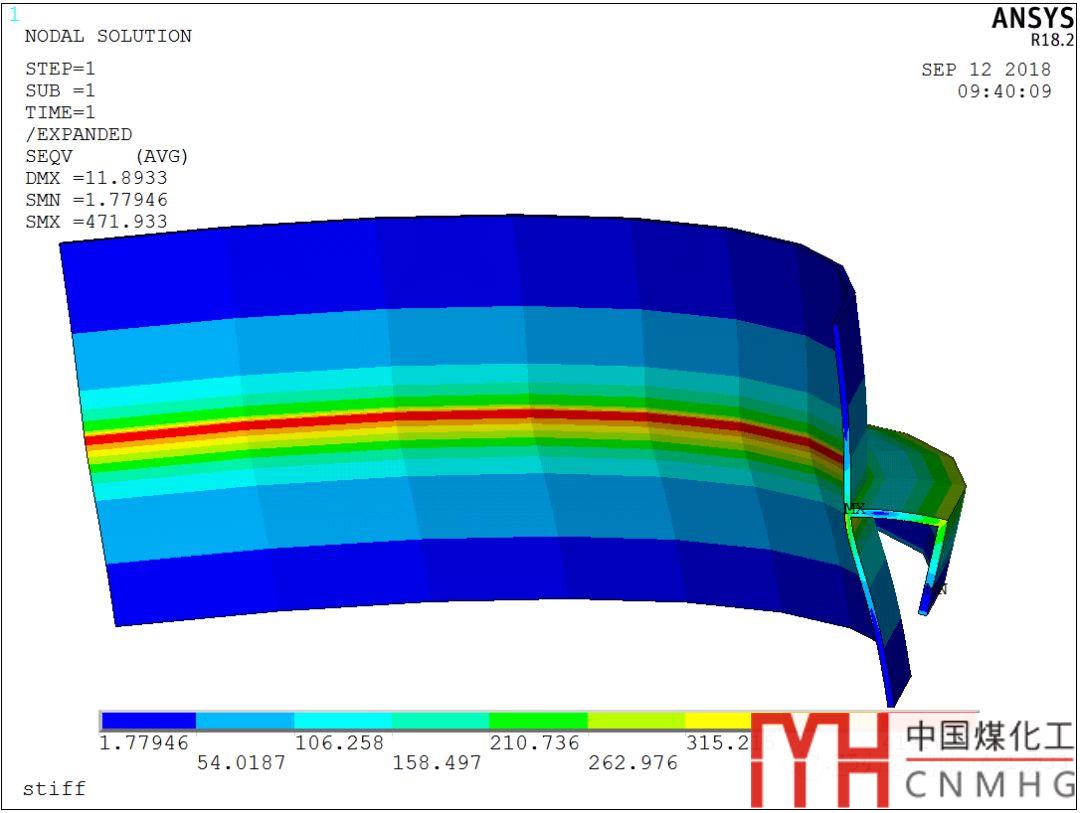

最大熱應力為：472MPa，最大應力在設備內壁，雖然熱應力屬于二次應力，但是當應力值很大時，還會造成非常大的危害，具體需要應力評定再做判斷。

當設備直徑達到7.4m時，如果加強圈裸露在外，熱應力值會高達800多MPa非常容易對設備造成損傷。

現在裝置大型化，10m以上的減壓塔很常見，大型的加強圈如果裸露，后果可想而知。

當加強圈全部蓋上保溫的時候，熱應力會大大降低，能夠保證設備的安全。

《憶秦娥·婁山關》

西風烈，

長空雁叫霜晨月。

霜晨月，

馬蹄聲碎，喇叭聲咽；

雄關漫道真如鐵，而今邁步從頭越。

從頭越，

蒼山如海，殘陽如血。

輝哥徐徐吟出毛主席的詩，望著如血?dú)堦?yáng)，回憶起10年前關于常減壓塔的記憶，昔日洶涌澎湃的激情，而今已化為平靜的湖水，波光嶙嶙，婉婉道來。

輝哥剛畢業，就參加了500萬噸常減壓項目，其中遇到麻煩最多就是常減壓裝置的減壓塔。

常減壓裝置是常壓蒸餾和減壓蒸餾兩個裝置的總稱，因?yàn)閮蓚€(gè)裝置通常在一起，故稱為常減壓裝置。主要包括三個工序：原油的脫鹽、脫水；常壓蒸餾；減壓蒸餾。從油田送往煉油廠的原油往往含鹽(主要是氧化物)帶水（溶于油或呈乳化狀態），可導致設備的腐蝕，在設備內壁結垢和影響成品油的組成，需在加工前脫除。

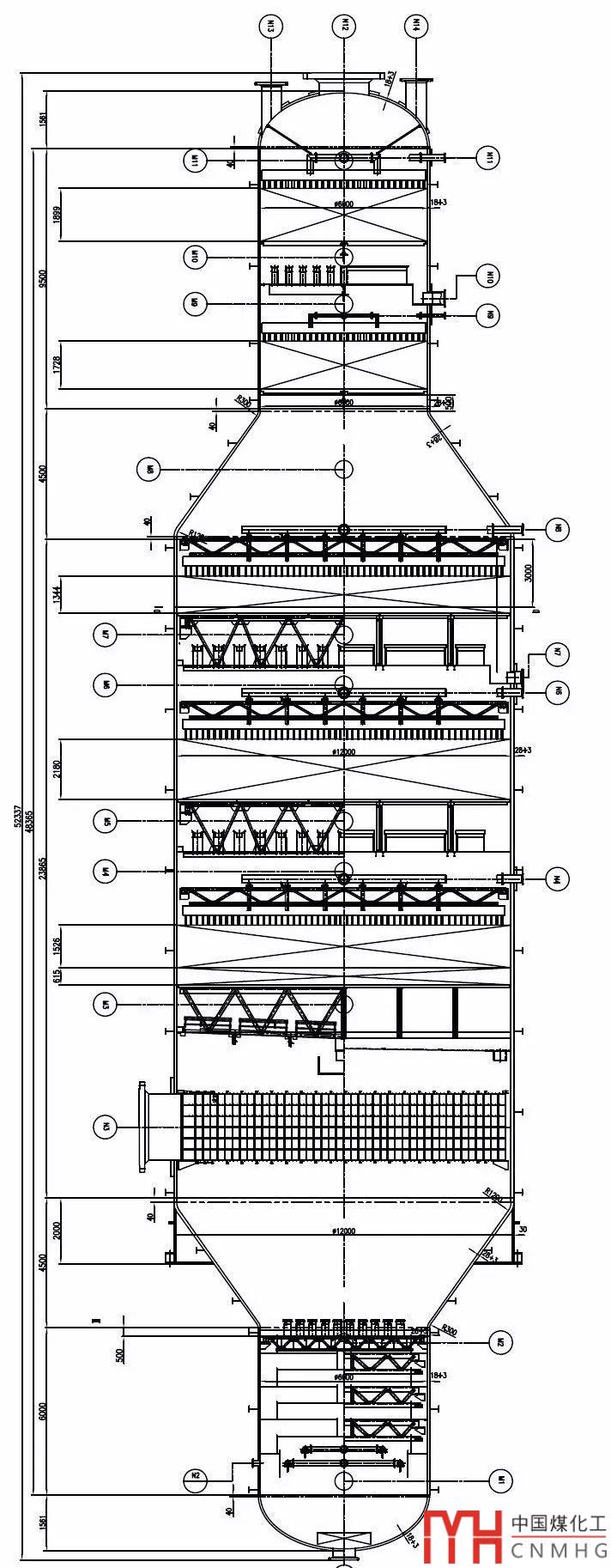

一般減壓塔是負壓操作，設計壓力一般取-0.1MPa。而設備的處理量越大，直徑也越大，當時設備直徑為12m，設備直徑超限，運輸困難。所以項目決定將此臺設備在現場制作。在現場施工一段時間后，輝哥來到了項目現場。

壓塔為了不外壓失穩，加強圈做的非常巨大。加強圈間隔也比較小，所以很容易和管口相碰，與管口相碰時，施工單位總是將加強圈割斷。當輝哥到現場時，已經有很多外壓加強圈被割的支離破碎。

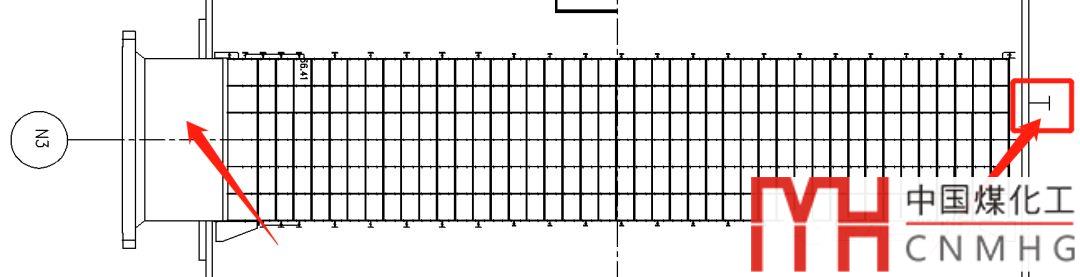

比如N3管口，加強圈在設計的時候就已經碰了，但是設計并沒有說明碰了怎么辦。

在設備及平臺梯子安裝完畢后，項目現場組織專家組到現場三查四定，發現該問題，經過討論加強圈是不允許這么割斷的，會影響設備的穩定性。所以必須要整改。

最后設計單位出設計變更單，要求斷開的部分，用弧形的加強梁繞過接管與另一側的加強圈相連，設備制造廠安排人員到現場按設計要求把加強圈修復。

輝哥和我談起來的時候，眼睛仿佛若有光，也許這臺設備的經驗就像初戀一樣，難以忘懷。

圓筒上加強圈允許的間斷弧長
