在CAD中插入一個圖塊后，我們選擇圖塊，在特性面板（CTRL+1）中看對象的類型是塊參照。在CAD中還可以插入外部參照，如下圖所示。

什么是外部參照？

塊參照、外部參照，首先我們了解一下什么是參照。參照是從英文reference翻譯過來的，其實翻譯成"引用"更好理解。圖塊定義好弧，圖塊的定義被保存在圖中，插入一個圖塊就是引用一次圖定義，因此插入的圖塊被稱為塊參照。所謂外部參照就是將外部的圖紙引用到當前圖中來。為了更好了解外部參照的工作方式和作用，我們可以先看一下外部參照的基本操作。

1、隨意找兩張圖紙，圖紙不必太大，下面將其中一張圖紙稱為A，另外一張圖紙稱為B。先打開圖紙A。

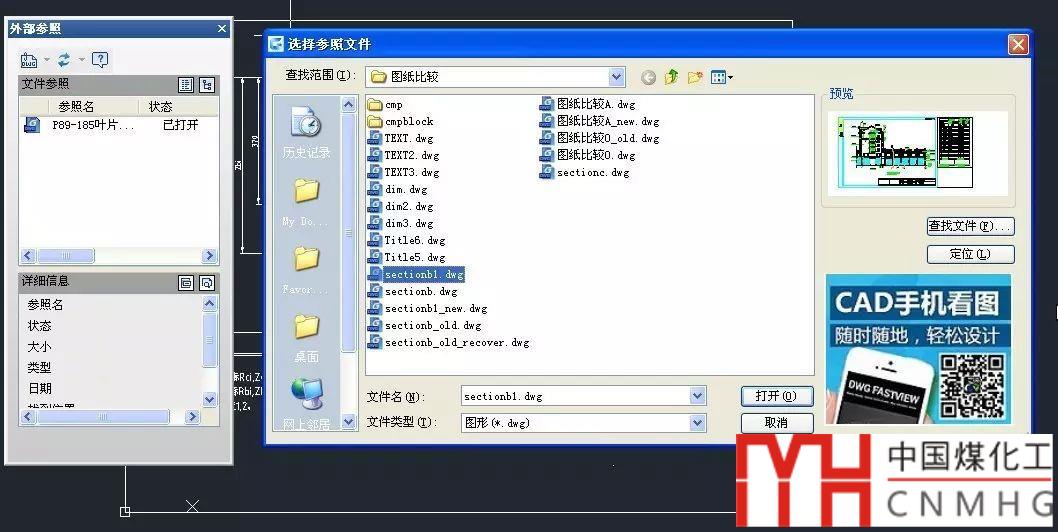

2、可以在菜單或命令面板中調用插入DWG參照命令或直接輸入XATTACH命令回車，直接插入DWG文件；也可以輸入XREF打開外部參照管理器，然后在管理器中單擊“附著DWG”按鈕，打開選擇參照文件對話框，如下圖所示。

在參照管理器中我們可以看到外部參照插入的狀態，并可以對外部參照進行各項操作，因此我們可以選擇XREF命令。

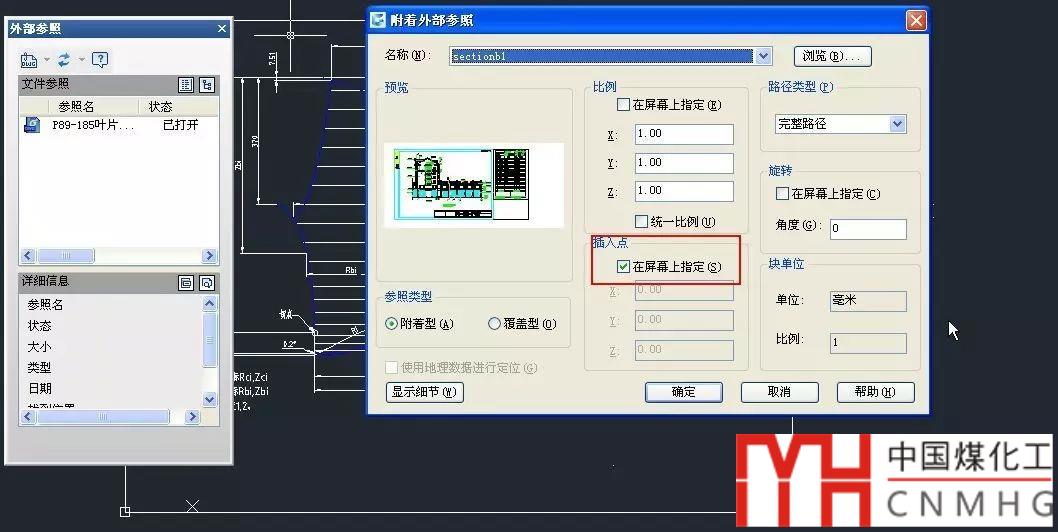

3、在選擇參照文件對話框中瀏覽并選擇文件B，單擊打開按鈕，彈出“附著外部參照”對話框，如下圖所示。

這個對話框的參數跟插入圖塊很像，也有比例、插入點、旋轉角度、單位的設置，只是多了參照類型和路徑設置，這個我們暫且不管，確認插入點勾選了在屏幕上指定選項。

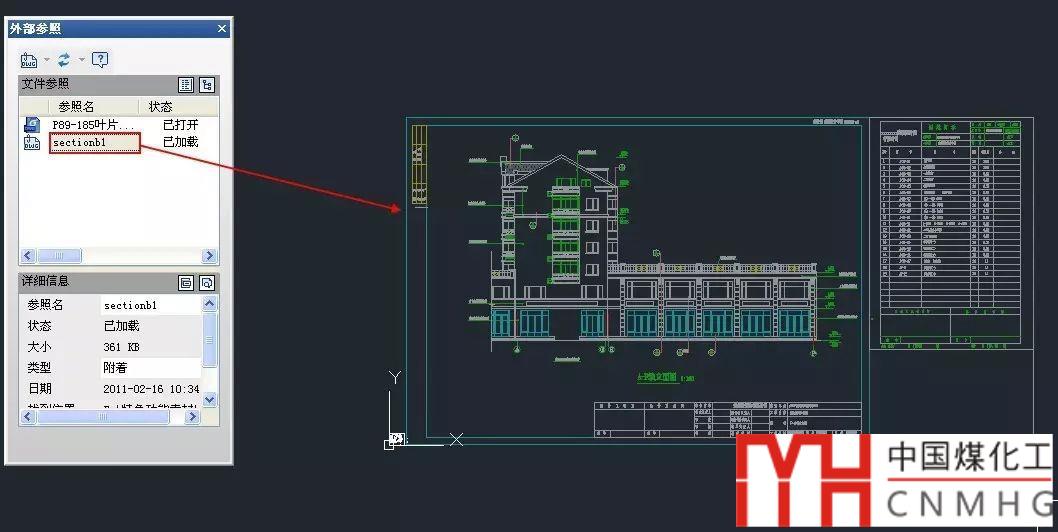

4、單擊“確定”按鈕，在屏幕上確定外部參照的位置，如下圖所示。

外部參照圖紙被插入后，為了跟其他圖形區別，被淡顯了，這個外部參照的褪色度是可以設置的，之前發過經驗介紹過。同時我們看到外部參照管理器里顯示了外部參照的圖紙名，后面的狀態是已加載。

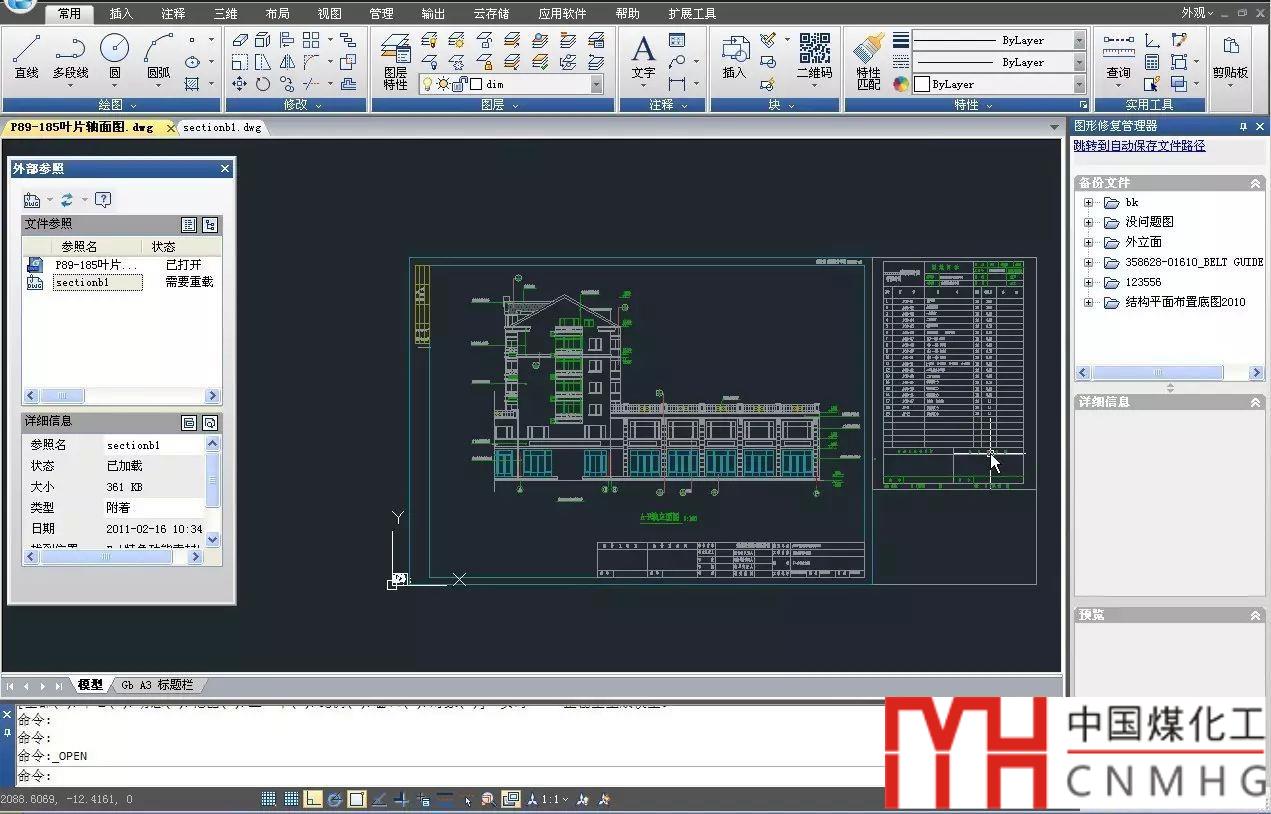

5、打開圖紙B，我們在上面畫一個圖形，比如我們畫一個很明顯的圓，按CTRL+S保存。切換回圖紙A，稍等幾秒，我們在右下角會彈出一個窗口，會提示我們圖紙B已修改，需要重載，如下圖所示。

單擊消息窗口中重載圖紙，我們可以看到圖紙B被重新加載進來，可以看到剛繪制的圓，如下圖所示

保存圖紙A，關閉圖紙A和B。打開WINDOWS的資源管理器，我們將圖紙B移動到其他目錄，也就是說在原始路徑下找不到圖紙B，切換回CAD，再打開圖紙A，并輸入XREF打開外部參照管理器，如下圖所示。

我們在圖中看不到之前插入的圖紙B了，在外部參照管理器里顯示B圖紙已孤立，我們可以放大觀察外部參照的插入點，會發現這里會顯示XREF加上文件名。

通過上面的操作我們可以知道外部參照在當前圖中只是保存了一個文件名，如果找得到這個文件，這個文件的圖形就會被加載進來。如果原文件被修改，當前圖中重新加載后就可以更新，與原圖保持一致。

外部參照的基本應用

通過上面的練習我們基本了解了外部參照是什么以及外部參照的一些基本操作和特征，那外部參照通常在什么情況下使用呢？

可以先從CAD幫助中摘取一段對外部參照的解釋：

可以將整個圖形作為參照圖形（外部參照）附著到當前圖形中。通過外部參照，參照圖形中所作的修改將反映在當前圖形中。附著的外部參照鏈接至另一圖形，并不真正插入。因此，使用外部參照可以生成圖形而不會顯著增加圖形文件的大小。

通過使用參照圖形，用戶可以通過在圖形中參照其他用戶的圖形協調用戶之間的工作，從而與其他設計師所做的修改保持同步。用戶也可以使用組成圖形裝配一個主圖形，主圖形將隨工程的開發而被修改。

確保顯示參照圖形的最新版本。 打開圖形時，將自動重載每個參照圖形，從而反映參照圖形文件的最新狀態。

請勿在圖形中使用參照圖形中已存在的圖層名、標注樣式、文字樣式和其他命名元素。

當工程完成并準備歸檔時，將附著的參照圖形和當前圖形永久合并（綁定）到一起。

其實簡單地說，在設計過程中用外部參照有兩種目的，一種是標準化，一種是協同設計。

標準化：很多單位會使用標準的圖框，在所有圖紙中都用外部參照的形式將圖框插入進來，如果單位圖框有修改，大家沒有必要每張圖紙進行修改了，所有圖紙在打開時就自動更新了。

協同設計：在建筑設計中經常會用外部參照來實現簡單協同設計，水暖電等設備專業都要在建筑圖上繪制電纜、管線、設備，他們可以將建筑圖紙作為外部參照插入進來，作為底圖，建筑圖紙一旦更新，底圖也會自動更新。

外部參照和圖塊的區別和聯系

簡單地說，圖塊是保存在圖紙內部的，外部參照是引用的獨立圖紙。

插入圖塊時可以瀏覽其他圖紙，但插入圖紙的所有數據會被讀取并保存到當前圖中，但如果插入外部參照，當前圖紙中指示保存一個文件鏈接，在打開圖紙時可以顯示插入的圖紙，但保存的只是一個路徑。

如果以外部參照插入的圖紙，在拷打其他路徑或機器，或者發給其他人時，必須帶有外部參照的圖紙，可以用電子傳遞（ETRANMIT）命令將圖紙打包壓縮。

當工程完成并準備歸檔時，或者要將圖紙發送給第三方時，可以將附著的參照圖形和當前圖形永久合并到一起，方法就是通過綁定將外部參照轉換為圖塊。

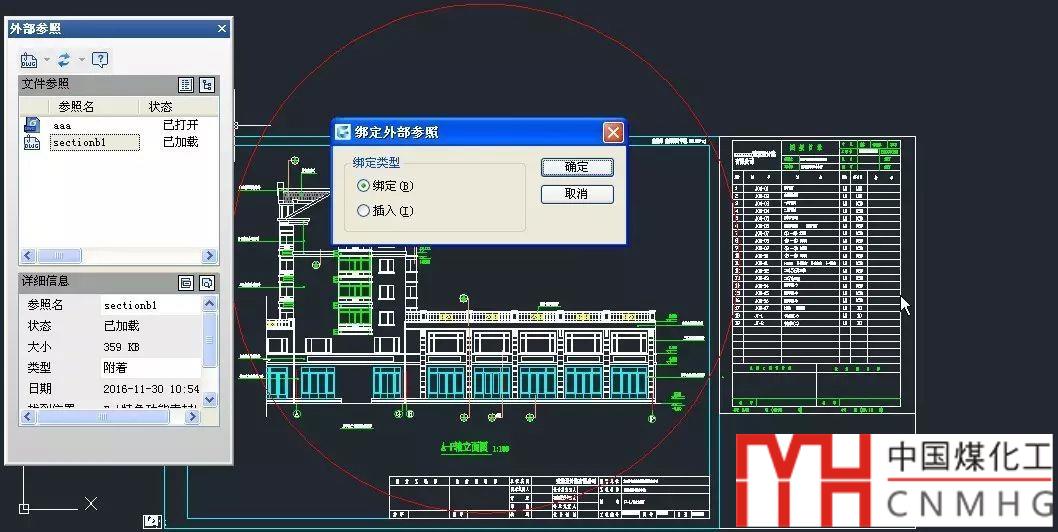

在外部參照管理器的圖紙名上右鍵單擊，在右鍵菜單中選擇綁定，就可以將外部參照綁定到當前圖中，稱為一個圖塊，如下圖所示。

綁定時有兩種方式，只是對圖層、標注樣式、文字樣式的處理不同，綁定方式會在相關名稱前加上外部參照圖紙的名稱，插入方式則會忽略外部參照圖紙名，直接將這些數據合并到當前圖中。

參照編輯REFEDIT命令可以編輯圖塊，也可以編輯外部參照，當編輯外部參照時，等同于編輯原圖，也就是編輯后原圖也會被修改，所以有些圖紙會限制對外部參照的參照編輯，在原始圖紙中將XEDIT變量設置為0。

小結

上面只是介紹了外部參照的基本操作和概念，跟外部參照相關的操作還有很多，請查看相關文章：

CAD外部參照的使用技巧及在設計中的應用

為什么CAD的圖塊或外部參照只能看到一部分？你會用XCLIP命令裁剪圖塊或外部參照嗎？

以上技巧適用于AUTOCAD和浩辰CAD等類似軟件
