1.1 圖紙幅面及格式（GB/T 14689-1993）
其中“GB”為“國標”（國家標準的簡稱）二字的漢語拼音字頭，“T”為推薦的“推”字的漢語拼音字頭，“14689”為標準編號，“1993”為標準頒布的年號。另有部分源自《機械制圖》國家標準，例如GB/T4458.4-1984，其中“4458.4”為標準編號，“1984”為該標準頒布的年號。

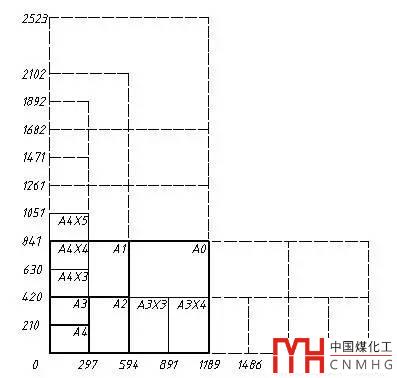

圖紙寬度（Ｂ）和長度（Ｌ）組成的圖面稱為圖紙幅面。
|
1.1.1 圖紙幅面尺寸和代號

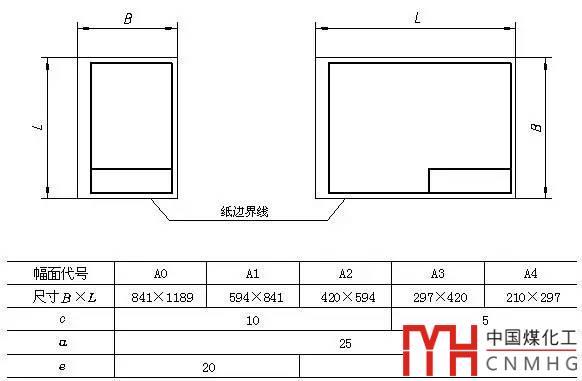

繪制技術圖樣時，應優先采用下表中規定的基本幅面。
|
1.1.2 圖框格式

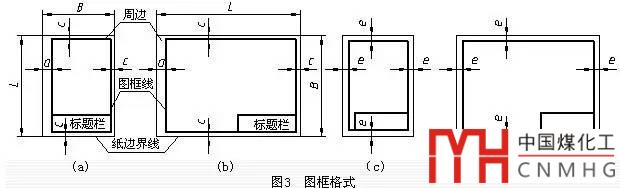

圖紙上必須用粗實線畫出圖框，其格式如圖３所示，分為留有裝訂邊和不留裝訂邊兩種，但同一產品的圖紙只能采用一種格式。
(1) 留有裝訂邊的圖紙的圖框格式如圖3(a)、(b)所示，圖中尺寸a、c按表1的規定選用；
(2) 不留裝訂邊的圖紙的圖框格式如圖3(c)、(d)所示，圖中尺寸e按表1的規定選用；

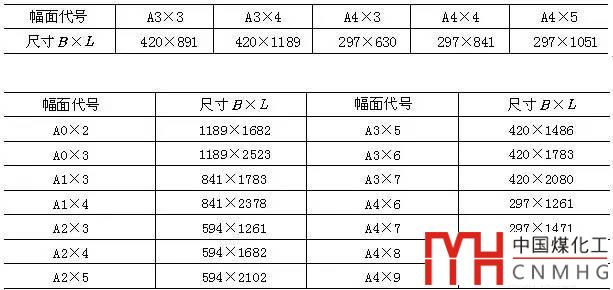

(3) 加長幅面圖紙的圖框尺寸，按所選用的基本幅面大一號的圖框尺寸確定。例如A2×3的圖框尺寸，按A1的圖框尺寸確定，即e為20(或c為10)，而A3×4的圖框尺寸，按A2的圖框尺寸確定，即e為10（或c為10）。
|
1.1.3 標題欄及其方位
標題欄一般由名稱及代號區、簽字區、更改區及其他區組成。

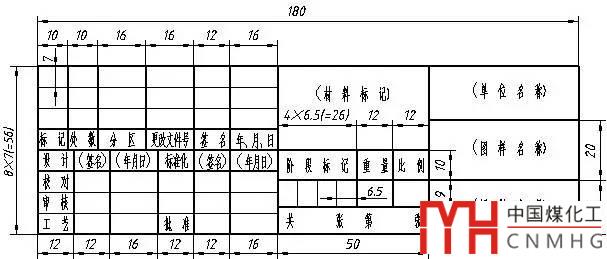

(1) 標題欄的格式和尺寸按GB/T 10609.1-1989的規定，如圖所示。標題欄的位置應位于圖紙的右下角
1.1.5 圖幅分區

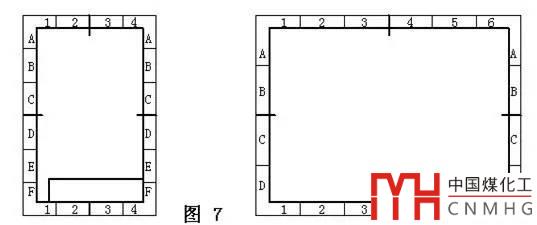

(1) 必要時，可以用細實線在圖紙周邊內畫出分區，如下圖所示。
(2) 圖幅分區數目按圖樣的復雜程度確定，但必須取偶數。每一分區的長度應在25～75mm之間選擇。
(3) 分區的編號，沿上下方向（按看圖方向確定圖紙的上下和左右）用直體大寫拉丁字母從上到下順序編寫；沿水平方向用直體阿拉伯?dāng)?shù)字從左到右順序編寫。當分區數超過拉丁字母的總數時，超過的各區可用雙重字母編寫，如AA、BB、CC…等。拉丁字母和阿拉伯?dāng)?shù)字的位置應盡量靠近圖框線。
(4) 在圖樣中標注分區代號時，分區代號由拉丁字母和阿拉伯?dāng)?shù)字組成，字母在前數字在后并排書寫，如B3、C5等。當分區代號與圖形名稱同時標注時，則分區代號寫在圖形名稱的后面，中間空出一個字母的寬度，例如E-E A7。
1.2 比例（GB/T 14690-1993）
(1) 圖中圖形與其實物相應要素的線性尺寸之比稱為比例。

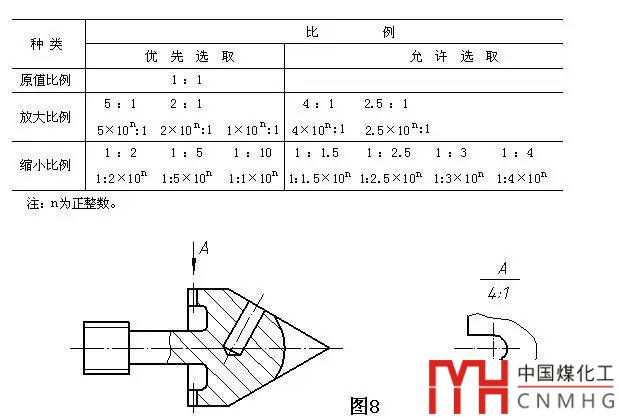

(2) 比值為1的比例稱為原值比例，即1:1。比值大于的比例稱為放大比例，如2:1等。比值小于的比例稱為縮小比例，如1:2等。繪圖時應采用下表中規定的比例，最好選用原值比例，但也可根據機件大小和復雜程度選用放大或縮小比例。
(3) 同一機件的各個視圖應采用相同比例，并在標題欄“比例”一項中填寫所用的比例。當機件上有較小或較復雜的結構需用不同比例時，可在視圖名稱的下方標注比例，如圖8所示。
|
