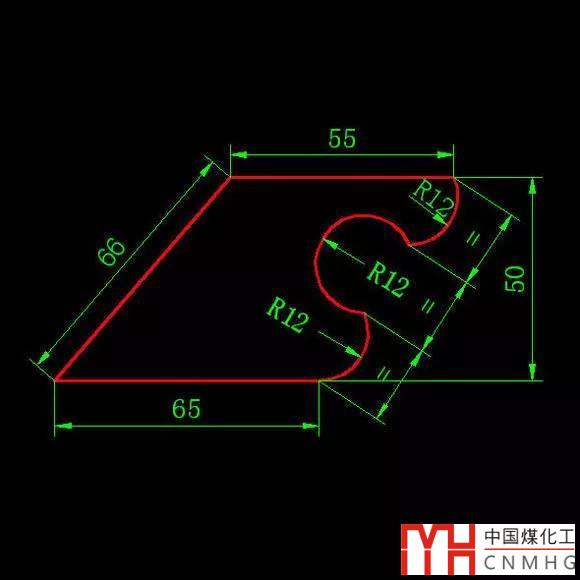

這張圖條件很充分，關鍵在于右側的三段弧跟以前的弧有點不同，半徑相同但不相切，畫起來稍微有點麻煩，我們先來看看視頻。


三條直線的畫法很簡單，先畫好底部直線，偏移50得到上面的直線，畫一個66的圓得到左上角點，然后將上面的直線拉長成55，三條直線就畫好了。這里可以注意視頻中的兩個技巧，一個是畫圓找到交點后，直接拖拽右側的端點到交點處，省去了修剪的操作，非常方便；二是這里用到了拉長LEN（LENGTHEN）命令將上面的直線長度改成55。拉長命令可以修改直線、圓弧、多段線，可以設置增量、百分比或總長，靠近鼠標點擊位置的端點將被移動。以后遇到需要修改圖形長度時不妨用一下這個命令。

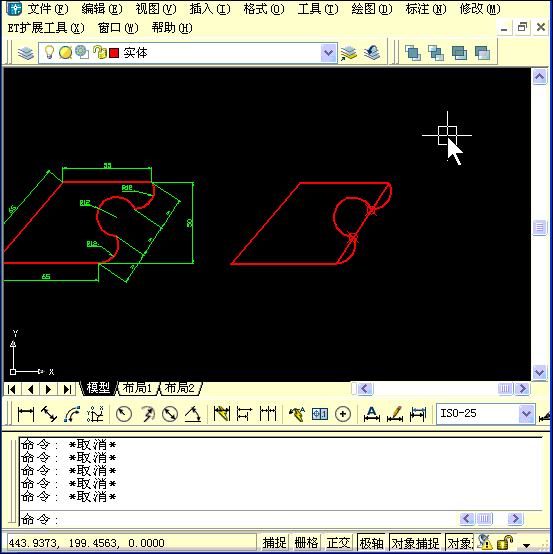

三段圓弧繪制確實有點麻煩，先繪制好輔助線，然后將復制線用定數等分DIV(DIVIDE)等分成三份，設置點樣式DDPTYPE將點顯示出來，利用起點、端點、半徑的方式繪制圓弧，繪制圓弧時注意起點和端點選擇的順序。

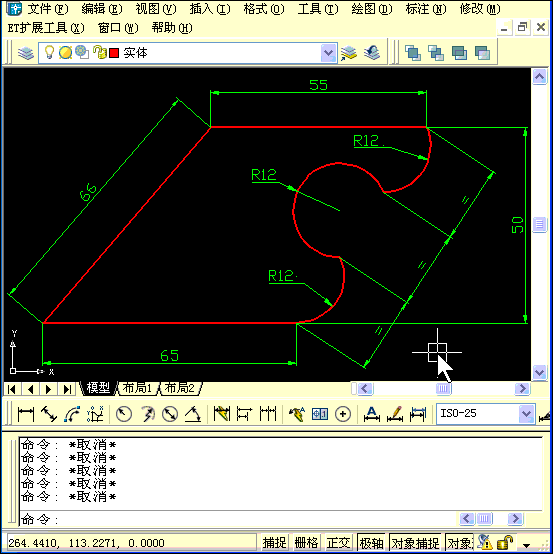

下面的是演示圖形標注的視頻。
