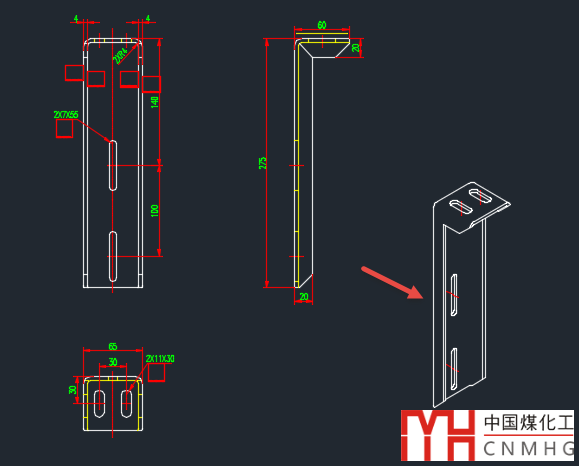

有些設計圖紙中會加入三維模型的軸測視圖，這樣能很直觀的表現出圖形的形狀和結構，如下圖所示。

在有些圖紙是直接創建三維模型，然后利用三維模型去生成三視圖，但有些圖紙中卻沒有使用三維模型，只是用等軸測投影所繪制的二維圖形來表達出立體的視覺效果。

在一些專業，例如暖通或給排水圖紙中有時也會繪制系統圖或軸測圖用來表現管線的空間布局。

在等軸測圖中，線是傾斜的，圓也會變成橢圓，如果用常規方式繪制非常麻煩，CAD考慮到這種需要，專門提供了繪制等軸測圖的相關功能，下面就給大家介紹一下。

一、繪制等軸測圖形的基本設置

要直接繪制二維等軸測圖，需要充分利用柵格的柵格捕捉。首先要將柵格的捕捉類型設置為等軸測捕捉，如果繪制圖形尺寸都是比較整的數，可以打開柵格捕捉。

等軸側捕捉的設置方法如下：

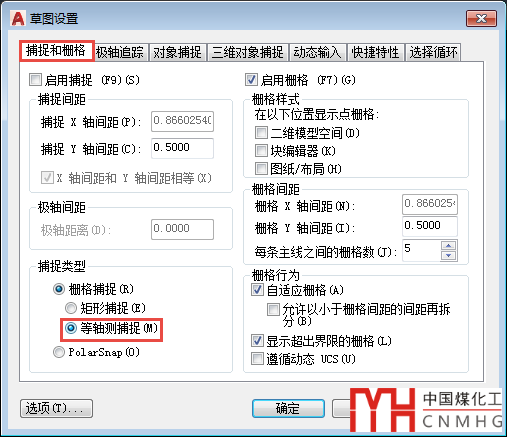

在底部狀態欄的柵格或柵格捕捉按鈕上單擊右鍵，點“設置”（高版本在柵格或捕捉按鈕上右鍵時選項不同，一個選項是“柵格設置”，一個是“捕捉設置”），打開“草圖設置的“捕捉和柵格”選項卡，將“捕捉類型”中點選“等軸測捕捉”即可，如下圖所示。

二、視圖的切換

在繪制二維軸測圖的過程中，需要繪制三維模型的不同側面，需要在不同的視圖間進行切換。CAD提供了“俯視”“左視”“右視”三個視圖，按“F5”可在幾種視圖間快速切換。大家要注意字光標的變化，因?yàn)槭止鈽?biāo)顯示的是當前視圖中的正交形態。

注：二維軸測圖中，不同視圖的正交模式是在30°、90°、150°三個角度中相互轉換的。

三、繪圖注意事項

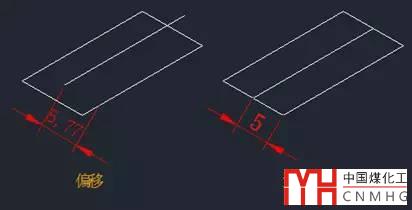

在繪制二維軸測圖時偏移和鏡像命令雖可以使用，但有時不一定能達到需要的效果，因此需要用復制（CO）命令來達到偏移或者鏡像的效果。以偏移命令為例，大家可以看一下偏移和復制效果對比。

同樣是將底邊向上偏移5，而復制后的效果才是我們想要的。

四、長方體的繪制

在二維軸測圖中，不能用矩形命令繪制長方形，而需要直接使用直線(L)來繪制長方形。下面我們通過一個實例來看一下如何繪制一個長方體。例如我們要繪制一個長20，寬10，高30的一個長方體。

具體操作如下：

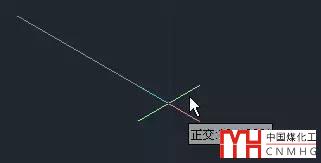

（1）按F5切換到俯視，按F8打開正交模式，激活直線命令，先確定直線第一點，然后斜向下拖動光標，軟件會提示角度和長度，可以在提示長度為10時單擊，也可以直接輸入10來繪制長方體的寬，如下圖所示。

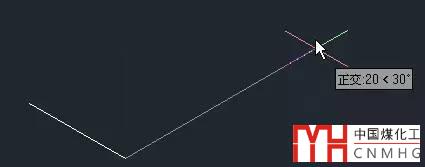

（2）然后向斜上方拖動，繪制長方體的20長，如下圖所示。

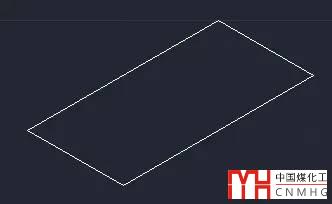

（3）繼續繪制右側的寬后輸入C，封閉矩形，完成長方體頂面的繪制，如下圖所示。

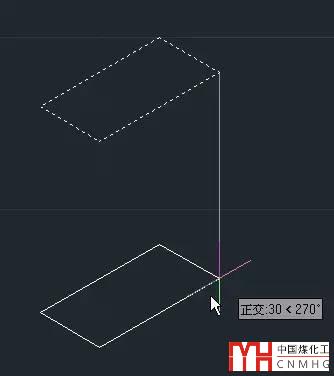

（4）按F5切換到右視，執行復制（CO）命令，選中繪制好的長方形，指定基點，將圖形向下復制30個單位。

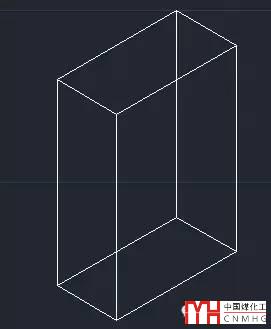

（5）執行直線(L)命令，將長方形的四個角點依次連接，長方體就繪制完成了，如下圖所示。

四、圓柱體的繪制
軸測圖中的圓并不是規則的橢圓，但切換到等軸測模式后，CAD橢圓命令專門為繪制等軸測圖設置了選項：等軸測圓（I），利用這個選項就可以輕松地繪制在各正交平面上的圓，圓柱體的繪制就非常簡單了。

下面我們繪制一個一個半徑為50，高為100的圓柱體。操作步驟如下：

（1）按F5切換到俯視。

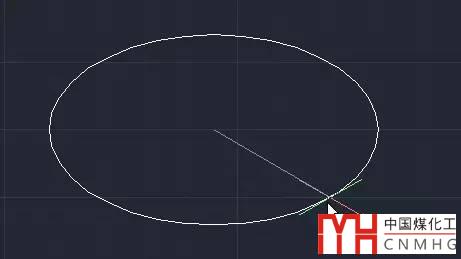

（2）執行橢圓（EL）命令，輸入I，回車，繪制等軸測圓。在圖中指定圓心，輸入半徑50，如下圖所示。

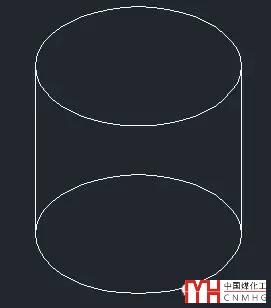

（3）剩下的工作就簡單了，按F5切換到右視，向下距離100個單位復制一個圓。用直線捕捉連接圓的象限點，如下圖所示。

上面通過兩個最簡單的練習介紹等軸測圖形繪制的基本操作，再試試用F5切換不同視圖繪制直線和橢圓，就掌握了使用柵格和等軸測捕捉來繪制二維軸側圖的基本技巧，可以再嘗試?yán)L制一些稍微復雜的軸側圖了。

如果模型比較復雜，尤其是當模型中有不同角度的弧面、曲面，圓柱體、球體等相交的時候，想用二維直接繪制出準確的軸側圖比直接創建三維模型更困難。CAD提供了多種直接將三維模型轉換為二維投影圖的方法，例如在模型空間可以用FLATTEN、FLATSHOT，在布局空間可以用SOLPROF、SOLVIEW+SOLDRAW。

CAD中如何將三維模型轉二維圖形

有人覺得繪制軸測圖太麻煩，希望從平面圖直接轉軸測圖，在AUTOCAD里咩有這樣的功能，有些插件中有這樣的功能，浩辰CAD的擴展工具有一個超級軸測功能可以轉，轉換簡單的示意圖應該沒有問題，如果需要比較精確的話，可能轉換后還需要編輯。
