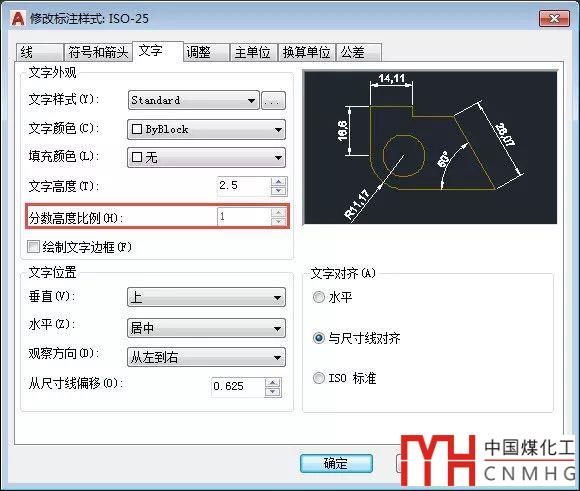

今天有人在群里問標注樣式設置中文字的分?jǐn)?shù)高度比例是灰的，無法設置，問怎么才能設置，如下圖所示。

標注的參數比較多，經常有網友在信息里直接找標注樣式設置的文章，但標注樣式參數實在太多，無法在一篇文章里將它講清楚，雖說之前發過標注的相關文章超過20篇，仍有很多參數仍然沒有講到。

CAD出圖比例問題詳解，CAD繪圖比例和打印比例應該怎么設置？

什么是CAD的標注測量單位比例？

什么是CAD的標注特征比例？應如何設置？

說實話，之前我也沒有注意過這個參數！既然有人問到，不妨給大家講一下。

默認狀態下標注的數值是按小數顯示的，既然是分?jǐn)?shù)高度比例，肯定要顯示成分?jǐn)?shù)的時候才起作用。于是我切換到主單位選項卡，將單位格式設置成了“分?jǐn)?shù)”，如下圖所示。

再切換回文字選項卡，果然，分?jǐn)?shù)高度比例的參數就被激活了，如下圖所示。

在標注樣式對話框中的右側提供了一個樣例圖，在調整標注樣式的相關參數時，我們可以直接觀察此樣例圖來確定參數調整對標注的影響，沒有必要?jiǎng)?chuàng)建一個標注后再看效果。如果我們對參數的作用不了解，可以將此參數調整得差別大一些，這樣在樣例圖中效果會看著比較明顯。

將分?jǐn)?shù)高度比例調整成0.5，看一下樣例圖的效果，如下圖所示。

通過調整我們就知道了這個參數的作用，也就是調整分?jǐn)?shù)中文字高度與整數部分文字高度的比例。默認值為1，也就是分?jǐn)?shù)中上下兩個文字都跟整數部分一樣大，分?jǐn)?shù)會比整數部分高出很多，實際應用中我們可以根據需要適當調整。

分?jǐn)?shù)線默認是水平的，文字是上下排列的，我們還可以調整成斜杠堆疊方式或者調整斜杠不堆疊的方式，這個設置也在主單位選項卡中，如下圖所示。

標注樣式的很多參數是關聯的，設置一個參數可能影響到其他參數，標注的參數非常多，要完全掌握每個參數的作用真需要花一些功夫。

CAD中單位應該如何設置？CAD的單位到底有沒有用？

另外需要注意的是，標注的單位設置跟圖紙的單位（UNITS）設置可以是不一致的，在單位（UNITS）對話框中設置的單位只是控制命令行、動態輸入、特性面板等處的尺寸顯示。
