在寫塔器附塔管線等計算時，還有個后續的問題沒有解決。就是管道的支架的計算。寫完很久了一直作為存稿沒發。

在做塔器的時候經常遇到附塔管道的支架，再沸器的支架。如果管線小，換熱器直徑小重量輕；是可以自己編excel計算的。但excel計算是由很大局限性的，只能考慮豎直方向的載荷。而實際上無論管線支架還是換熱器的支架都不只是承受重力載荷還有風載荷和地震載荷。

既有豎直方向的載荷，又有水平方向的載荷還有水平載荷引起的彎矩。這個時候就不是excel能解決的了。一般有兩種方式計算：1.用萬能的ANSYS分析；2.用鋼結構軟件計算，例如STAAD Pro(三維結構分析軟件)。

今天講一下用鋼結構軟件STAAD.Pro計算支架的主要步驟：

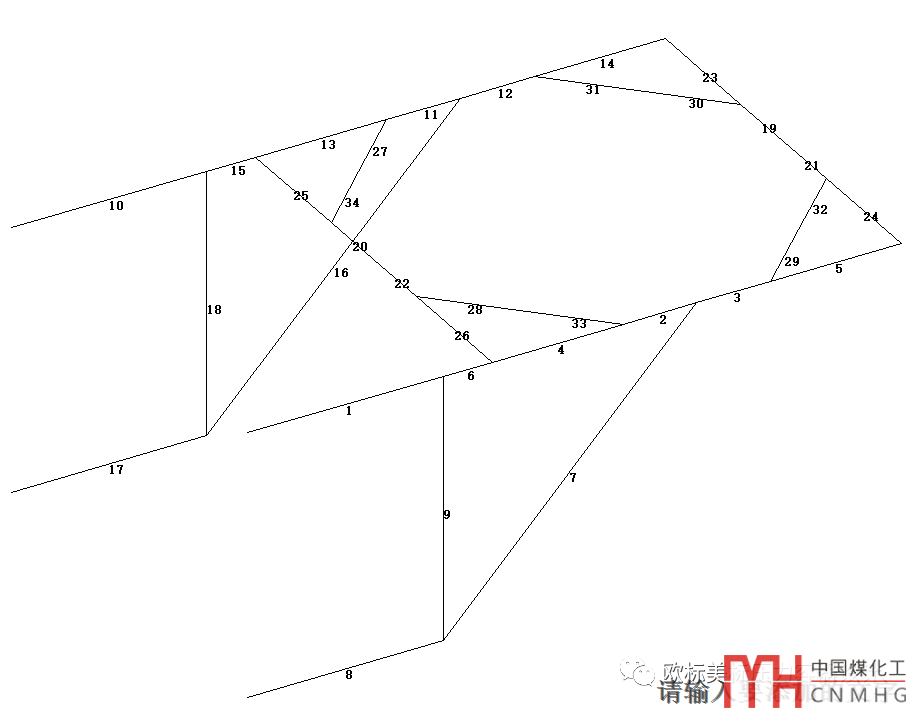

1.按照?qǐng)D紙尺寸在軟件中建模，一般是建點，由點連線。

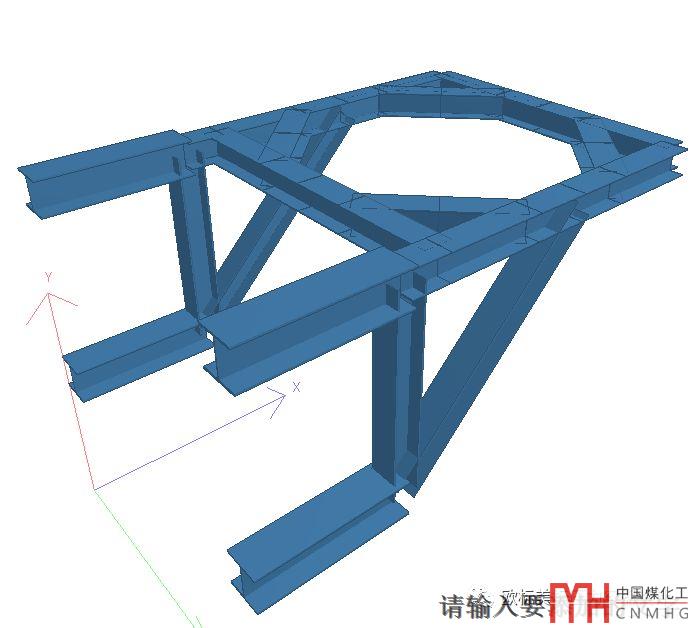

2.建模完成指定型鋼尺寸（可自定義型鋼，可選中美歐型鋼）。

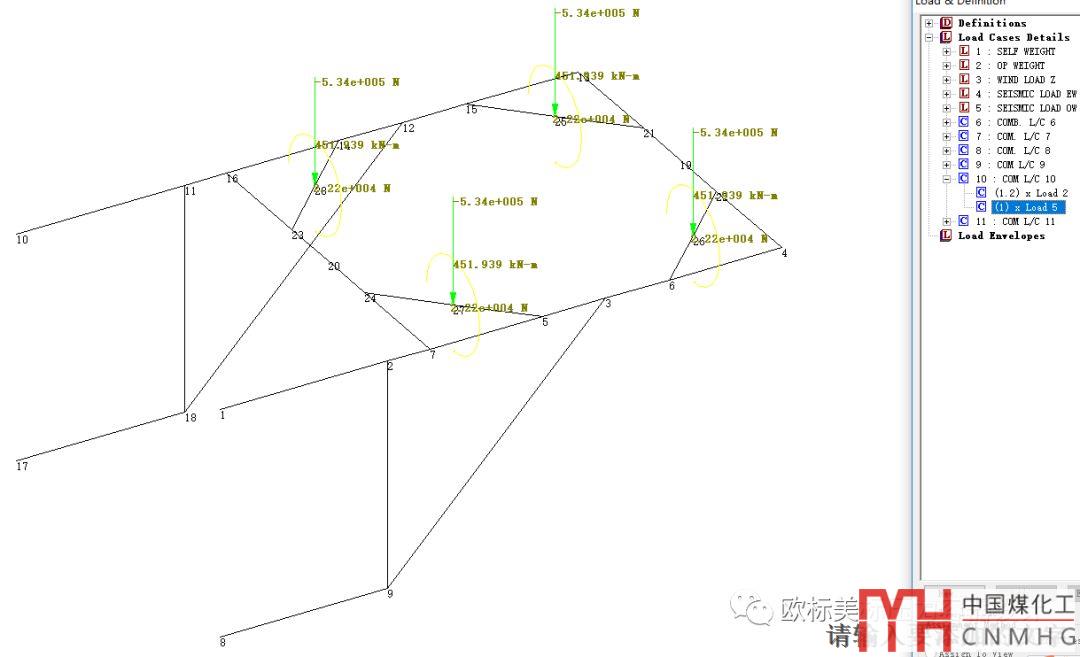

3.在作用點上加載荷（重力，風載荷，地震載荷），考慮載荷組合；載荷怎樣組合都要考慮哪些載荷由標準和客戶文件定。如ASME的設備載荷組合方式通常是按ASCE 7這個標準；國標的載荷組合方式按GB50009；歐洲的載荷組合方式按EN 1990。在PVelite軟件中查換熱器耳座處的地震和風載荷，國標的按耳座標準附錄計算地震和風載荷；豎直方向載荷是操作重量/安裝重量。如果是管道的支架條件中會有載荷。在塔器附塔管道的計算中講過也截過圖這里不再重復。

4.參數選?。ㄖ饕嵌x材料參數，選計算類型，選計算標準）抓圖片，計算，并根據需要生成計算書。輸出必須要有：1）節點位移--算梁撓度或變形用；2）梁端部力—校核焊縫，螺栓用；3）應力比值--直接判斷梁強度是否合格用；4）約束點反力— 計算筒體局部應力用

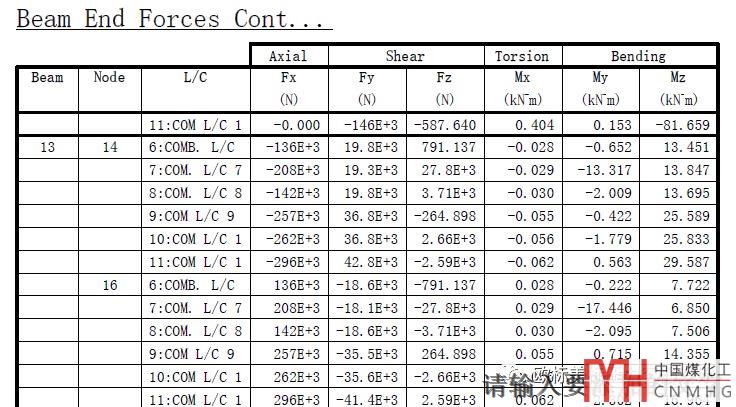

5.編制excel計算連接螺栓和焊腳尺寸。用到的是梁的端部力和力矩見下圖

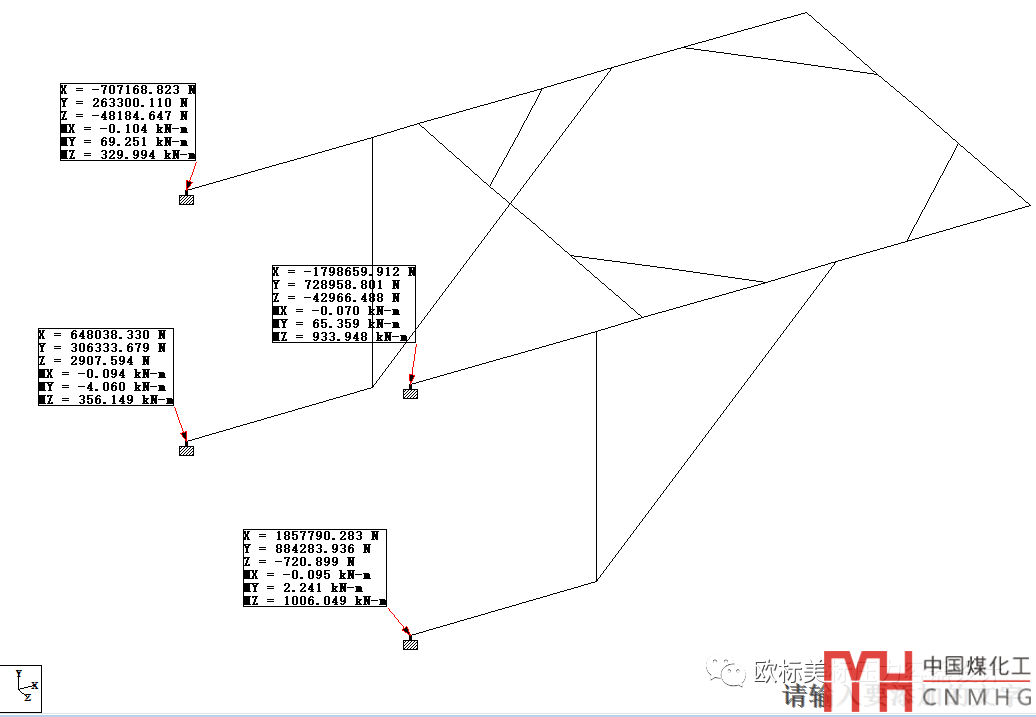

6.根據約束點反力計算筒體局部應力。有多少種載荷組合就有多少種作用在筒體上的局部載荷；自己比較大小或保守把不存在的力和矩組合在一起。可用常規計算軟件計算留余量，可用傻瓜式分析軟件計算如NOZZLE PRO，可用ANSYS分析。

如果是計算換熱器的支架，支架按PVelite中的耳座處的載荷（重力，剪力，風或地震彎矩）是偏保守的。因載荷全部由支架承擔了，沒有考慮塔器和換熱器連接管口分擔的載荷。

簡單的介紹完，支架的計算。這樣帶附塔管線的塔器的計算，計算書就基本全了不缺項了。
