這篇文章大部分都是直接抄150釋義或者說是壓力容器設(shè)計工程師培訓(xùn)手冊的，還有些是我寫的，在家宅的腦子也不太清晰如果有問題私信我。ISO 16528綜合了世界主要工業(yè)國家的技術(shù)標(biāo)準(zhǔn)并參照歐洲標(biāo)準(zhǔn)，ISO16528將鍋爐和壓容器的失效模式分為三大類：短期失效模式，長期失效模式，循環(huán)失效模式；并細(xì)分為十四種失效模式。

短期失效的就是很短時間設(shè)備就可以壞的，長期失效就是要經(jīng)過長時間的作用下設(shè)備才會壞的（選材或結(jié)構(gòu)不合理除外），循環(huán)失效模式就是在循環(huán)工況作用下其實就是疲勞破壞。

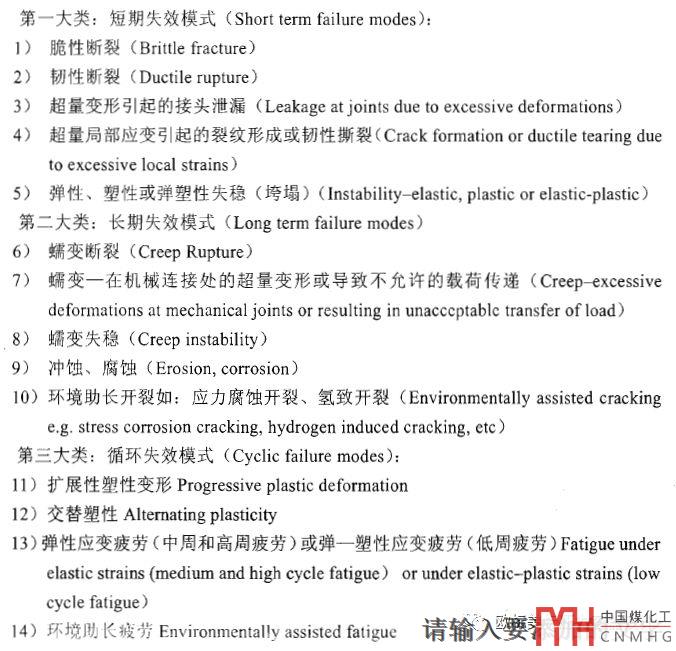

第一大類短期失效模式（short term failure modes）

1）脆性斷裂（brittle fracture）

2）韌性斷裂（ductile rupture）

3）超量變形引起的接頭泄漏（leakage at joints due to excessive deformations）

4）超量局部變形引起的裂紋形成或韌性撕裂（crack formation or ductile tearing due to excessive local strains）

5）彈性、塑性或彈塑性失效（垮塌）（instability-elastic，plastic or elastic-plastic）

第二大類長期失效模式（long term failure modes）

6）蠕變斷裂（creep rupture）

7）蠕變失穩(wěn)（creep instability）

8）蠕變--在機械連接處的超量變形或?qū)е虏辉试S的載荷傳遞（creep-excessive deformations at mechanical joints or resulting in unacceptable transfer of load）

9）沖蝕，腐蝕（erosion，corrosion）

10）環(huán)境助長開裂如應(yīng)力腐蝕開裂，氫致開裂等（environmentally assisted cracking e.g. stress corrosion cracking，hydrogen induced cracking，etc）

第三大類循環(huán)失效模式（cyclic failure modes）

11）擴展性塑性變形（progressive plastic deformations）

12）交替塑性（alternating plasticity ）

13）彈性應(yīng)變疲勞（中周和高周疲勞）或彈--塑性應(yīng)變疲勞（低周疲勞）（fatigue under elastic strains（medium and high cycle fatigue）or under elastic-plastic strains（low cycle fatigue））

14）環(huán)境助長疲勞（environmentally assisted fatigue）

三大類十四種失效形式，那么我們的GB/T 150直接和間接考慮了哪些形式呢？考慮了脆性斷裂，韌性斷裂，接頭泄漏，彈性或塑性失穩(wěn)，蠕變斷裂和腐蝕。可以說1），2），3），4），5），6），7），9），10）

脆性斷裂：抗拉強度的安全系數(shù)（放這不是非常合適），選材，材料的韌性要求，制造和檢驗要求，結(jié)構(gòu)形式要求。由于材料低溫脆性轉(zhuǎn)變，焊接接口存在嚴(yán)重缺陷，材料成型方式不當(dāng)。

韌性斷裂：屈服強度的安全系數(shù)，選材，結(jié)構(gòu)強度設(shè)計方法。如果設(shè)計合理只能是由于超壓，超溫等不合適的操作。

接頭泄漏：法蘭的設(shè)計計算和特殊密封結(jié)構(gòu)的設(shè)計計算，結(jié)構(gòu)要求以及針對介質(zhì)和壓力溫度對墊片和緊固件的選用規(guī)定。由于法蘭沒考慮剛度，密封面沒保護好有貫穿性劃痕；標(biāo)準(zhǔn)法蘭形式及等級的選擇，墊片選擇，緊固件選擇等不匹配不合理。

彈性或塑性失穩(wěn)：外壓失穩(wěn)的計算（不銹鋼類考慮了蠕變溫度下的失穩(wěn)），局部的應(yīng)力分析和評定，臥式容器的計算。如果設(shè)計計算沒有問題那就只能是操作不合理。

蠕變斷裂：通過限制材料的使用溫度控制蠕變斷裂的發(fā)生及許用應(yīng)力考慮蠕變極限的影響。

腐蝕/沖蝕：腐蝕通過考慮腐蝕余量（均勻腐蝕），根據(jù)介質(zhì)選材（要求材料做晶間腐蝕試驗，要求材料的強度和硬度等），對設(shè)備做整體或局部熱處理，設(shè)置防沖板等結(jié)構(gòu)防沖蝕。腐蝕過度就會引起韌性斷裂

標(biāo)準(zhǔn)中很多間接考慮的失效形式，都要設(shè)計人員根據(jù)經(jīng)驗等選擇合適的材料并對材料提出合理的要求，在結(jié)構(gòu)上設(shè)計合理的結(jié)構(gòu)，制造相關(guān)人員選擇合適的成型工藝，腐蝕方面考慮合適的防護措施來保證容器結(jié)構(gòu)的設(shè)計合理，并保證設(shè)備的設(shè)計壽命。

雖然大部分是抄資料的還是聲明一下原創(chuàng)哈
