軸式吊耳處筒體局部應力的計算，本來不打算寫的。但是發現還是有不少人不是很明白，輸入的有這樣那樣的問題，輸入結果也只是看軟件提示的過還是不過；而且HG/T 21574推薦的軸耳處筒體厚度也過厚還是很多人有需求的。就說一下：

如果沒有吊裝過程計算，那么就考慮兩種狀態設備水平和設備豎直狀態。如果有吊裝過程逐個角度的載荷就取最大值所在角度計算。理論上來說通常是設備水平剛起吊的時候軸式吊耳處的筒體局部應力最大，設備豎直狀態時軸式吊耳本身最危險。本文不討論軸式吊耳本體的計算，只說一下軸式吊耳處筒體的局部應力計算的輸入和結果判斷。

關于動載系數HG/T 21574-2018版已經由1.65降低為1.35了。ASME標準無具體規定各用戶規定也不同1.3~2.0都有。EN13445沒有講這部分但EN1990等標準可認為整體吊裝時動載系數按1.35（如果遇到好說話的也可以用1.1）。德國DIN 28085軸式吊耳標準吊耳本體的計算使用的動載系數是1.6。

豎直狀態時只有兩個軸式吊耳起作用，每個軸式吊耳的載荷就很好確定了，豎直方向的載荷為Fv=kW/2；由于平衡梁不可能剛好和軸式吊耳間距相等所以吊索會有個夾角HG/T 21574給的是15°，由夾角計算出Fh=Fvtanα。如果軸耳距離設備頂部有一定的距離此15°是可以調小的，國標設備如果調整角度要在圖上注明吊裝時吊索和軸耳的夾角；ASME設備最好都注明夾角。

豎直狀態時Fv是沿著筒體縱縫方向的，F(xiàn)h是沿著管軸向外的。不多說了直接用圖說話。假設單個軸式吊耳豎直方向的載荷是100000N.設備重量為：2×100000/(k×g)kg--（k--動載系數；g--重力加速度）。因?yàn)檩斎肓私庸艿纳斐鲩L(zhǎng)度（軸式吊耳長度）所以不需要自己計算并輸入彎矩。

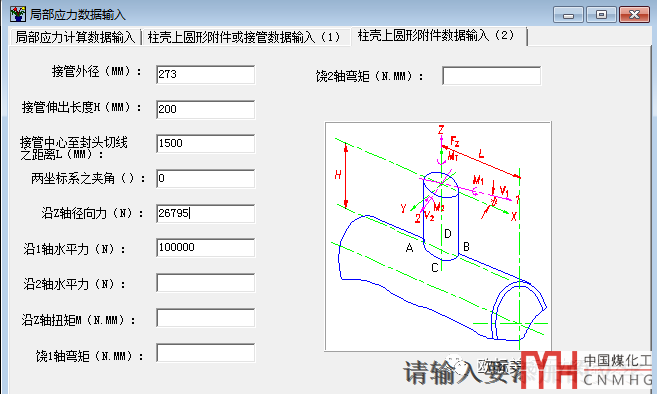

SW6零部件計算設備豎直狀態軸式吊耳載荷輸入

codecal里計算設備豎直狀態軸式吊耳載荷輸入

（局部應力計算盡量保留動載系數：因有時整體吊裝時考慮對殼體的影響用的動載系數和計算吊耳處筒體的局部應力會使用不同的動載系數。如整體吊裝時用1.35的動載系數，吊耳本體和吊耳處局部應力用2.0的動載系數。）

水平剛起吊時，由于軸式吊耳和尾部吊耳距離中心的不同分配的重量也不同（這個要用的是初中物理知識F1×L1=F2×L2）。所以我們要找出吊裝時設備的重心，如果是用SW6計算的那么就要自己估算吊裝時設備重心位置了；如果是用PV elite等國外計算的那么在吊裝中輸入起吊點的位置計算書中會有吊裝時重心及上部起吊點和下部起吊點的載荷分配。

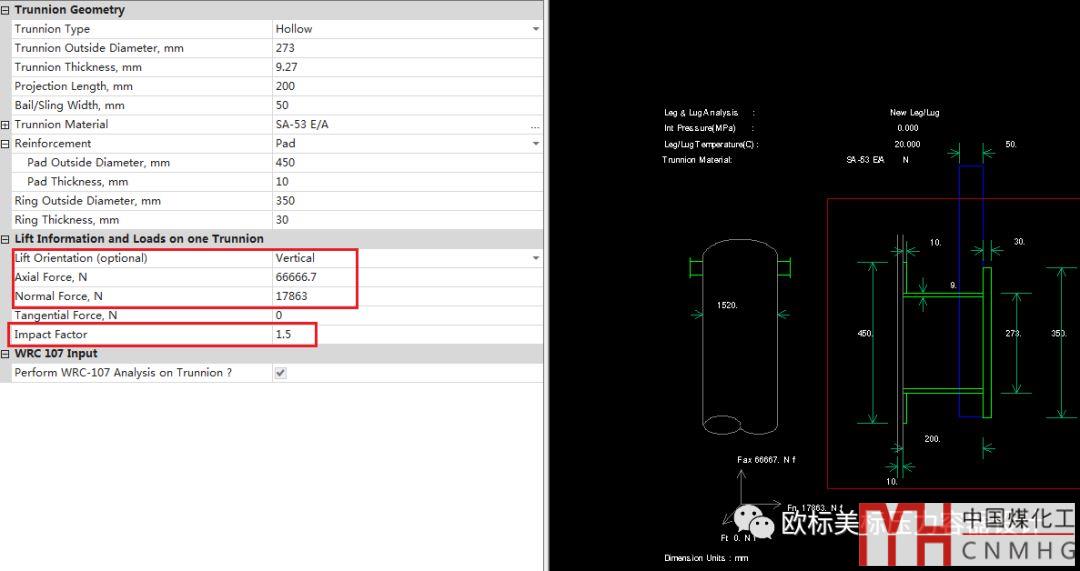

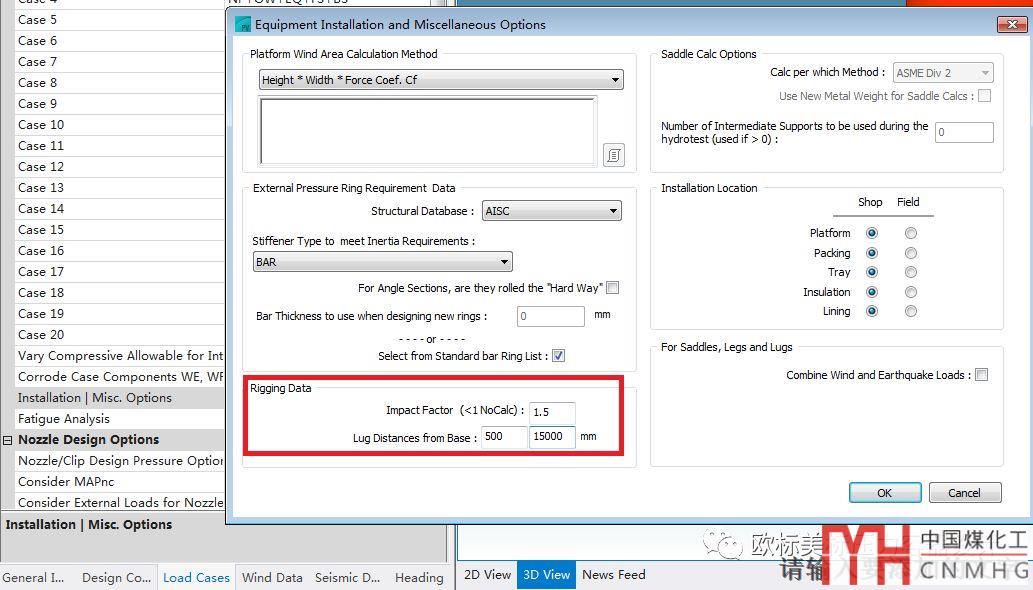

PV elite軟件里吊裝位置的輸入

（軟件里重量分配和實際不太相符）

為方便計算我們假設軸式吊耳和尾部吊耳距離重心距離相等。那么對筒體來說周向的載荷為Fv=Fc=kW/4，F(xiàn)h=Fh=Fvtanα，那么單個軸式吊耳豎直方向（筒體環向或叫切線方向）的載荷是50000N.用圖說話。

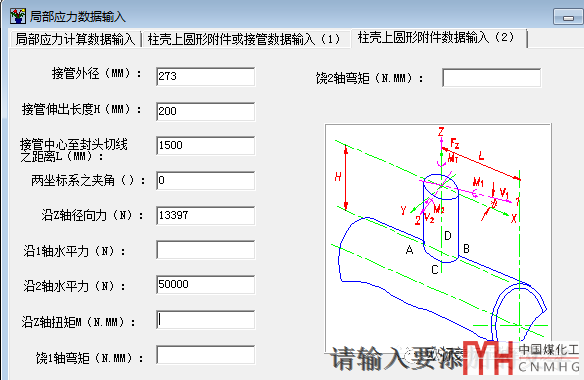

SW6零部件計算設備水平狀態軸式吊耳載荷輸入

codecal里計算設備水平狀態軸式吊耳載荷輸入

上面介紹的是軟件的輸入，因?yàn)橥祽屑僭O(shè)了軸式吊耳和尾部吊耳距離重心相等。下面在說一下計算書的計算結果的判定。HG/T 21574-2018編制說明：殼體的局部薄膜應力控制在1.5倍許用應力，一次加二次控制在2.6倍許用應力。見下圖

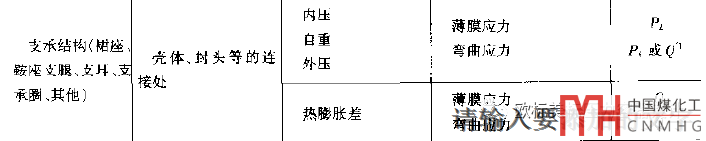

我們這里不討論HG/T21574標準評定的準確性問題。在JB 4732中這個不屬于典型結構沒有明確指出，李建國主編的《壓力容器設計的力學基礎及其標準應用》表10-3即引自日本標準JIS B8281的典型事例應力分類里沒有相同的但是有類似的支撐結構見下圖。

注意 注1：當連接處承受由于外載荷引起的全部或一部分力矩時，二次應力Q就改成一次局部彎曲應力。當然了這里全部劃為一次局部彎曲是偏保守的，全部劃為二次應力是冒進的。

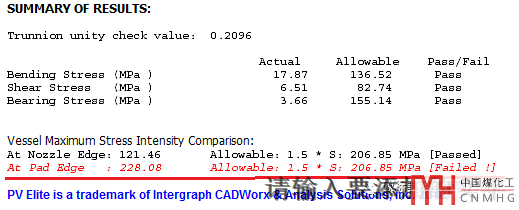

codecal計算中是按1.5倍控制的，見下圖（為了醒目我刻意保留了一個不過的紅色的結果）

SW6中計算結果中用的是按3倍許用應力控制的，或者說SW6零部件的局部應力計算就沒有考慮此處用來計算軸耳。即使我們不按1.5倍許用應力，也要按HG/T 217574（或者說GB/T 150）的2.6倍許用應力評定.

當然了由于動載系數，材料的安全系數，材料實際的強度高于標準規定的最低值很多等問題，用1.5倍和3倍評定的成功吊裝的案例也非常多。或者說不成功的案例基本沒有。請不要用實例杠，我們設計要做的不一定要很對，但要保證沒錯。
