詞、曲和有限元-本構模型
詩詞通過漢字組合賦予了時代感、意境美；音樂通過詞曲組合釋放了視聽感、經典美；有限元通過點線面體、材料單元屬性和邊界條件展現了立體感、彩圖Good。
從唐詩到宋詞，再到毛澤東詩詞，從孩提時代《射雕英雄傳》主題曲，到小學時的《八仙過海》主題曲，中學時的《乙未豪客傳奇》主題曲，大學時的《傷心太平洋》，再到《后來》，《小蘋果》，直到如今的《沙漠駱駝》，詩詞陪伴著我們成長，音樂激勵著我們上進。
詩詞、歌詞好比有限元模型中的點、線、面、體、單元和節點；旋律宛如邊界條件，詩詞、音樂不同等同于分析項目也不同。因此，詞、曲和有限元有異曲同工之妙。
言歸正傳，接下來總結有限元的兩部分核心內容：本構模型和分析方法。并用經典命令流的方式對相關的內容舉例論證，看此文章的朋友可以通過信息下載，在ANSYS軟件經典界面中運行測試。
壓力容器有限元分析類型也很多，結構分析、熱分析、屈曲分析、疲勞分析…最基本的是分析方法和材料的本構模型。材料的本構模型包括：線彈性模型（各向同性材料、正交各向異性材料、各向異性材料）、彈性-理想塑性模型、塑性增量理論（材料的真實應力-應變曲線）。
分析方法和本構模型是相對應的，分析設計方法包括應力分類法和直接法。如圖1所示。
應力分類法對應于線彈性模型即胡克定律；
極限載荷法對應于彈性-理想塑性模型；
彈塑性分析法對應于塑性本構關系----增量理論，輸入材料的真實應力-應變曲線求解。

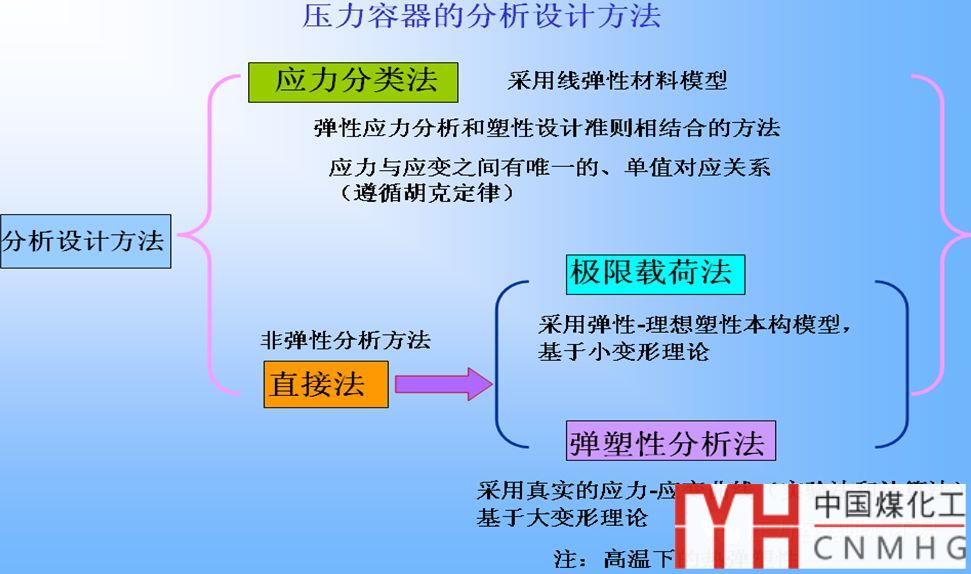

圖1：壓力容器的分析設計方法
實施一完整的壓力容器分析設計的一般過程如下：
分析設計條件的提出----載荷分析----材料選擇----結構設計----總體強度尺寸確定----局部結構強度尺寸初定----分析模型構建----應力分析----強度評定（通過）----技術說明----技術要求----圖樣繪制----設計文件整理。
壓力容器分析設計時，首先進行載荷分析，確定結構的載荷形式、量級、作用區域和波動范圍，諸如內壓、外壓、重力、慣性力及載荷循環次數。其次進行結構分析，確定應力分析部位和構造力學模型（包括力學和位移的邊界條件），確定材料的本構關系，確定分析設計方法和結果處理方法。
一、 本構模型：
三種本構模型對應的曲線如下圖2所示。線彈性是數學中的直線方程y=kx（k為直線的斜率，x為正值），有限元中為σ=Eε；彈性-理想塑性是雙線性方程：一個是線彈性的直線方程；一個是y=c（常數），有限元中定義為結構的屈服強度，即結構的最大等效應力不會超過材料的屈服強度，而結構的應變?cè)谠黾印Ｋ苄栽隽坷碚撌侵覆牧系恼鎸?shí)應力應變曲線。

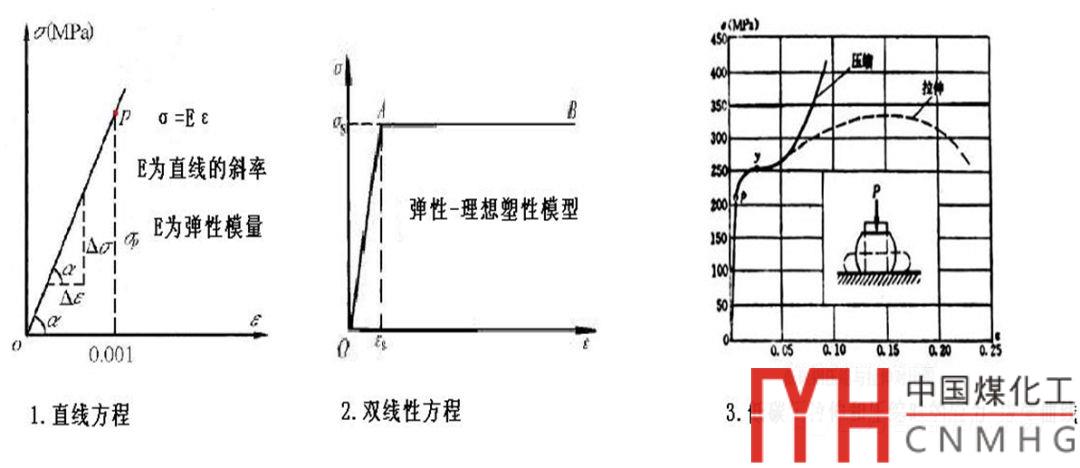

圖2： 材料的本構模型曲線
A：應力分類法中的本構模型：
采用線彈性的胡克定律，軟件中包含三種需要輸入的材料參數：
1）Isotropic：各向同性彈性性能參數；應力分類法時對應于常見的塑性金屬材料，不包括鑄鐵和鑄鋼等脆性材料。
2）Orthtropic：正交各向異性彈性性能參數；對應于非金屬材料，如玻璃鋼。
3）Anisotropic：各向異性彈性性能參數；對應于非金屬材料。
軟件中的材料樹形結構如圖3所示。那么這三種材料屬性如何用命令流輸入以及輸入后軟件的顯示結果又是怎樣？

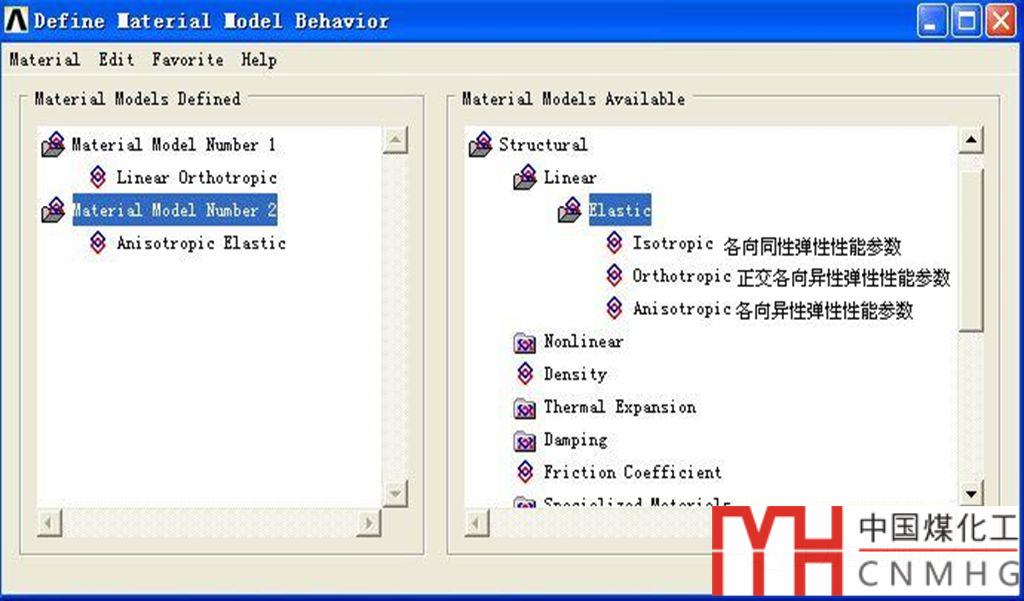

圖3：ANSYS軟件中的線彈性材料模型
第一：如果是各向同性材料，這是材料力學和彈性力學的基本假設，此時只輸入彈性模量和泊松比。
1）彈性模量E：材料在彈性變形階段，其應力和應變成正比例關系（即符合胡克定律），其比例系數E稱為彈性模量。關系式為：σ=Eε
2）切變模量G：指材料在彈性變形階段內，剪切應力與對應剪切應變的比值。關系式為：τ=Gγ
3）泊松比μ：材料沿載荷方向產生伸長(或縮短)變形的同時，在垂直于載荷的方向會產生縮短(或伸長)變形。垂直方向上的應變ζ與載荷方向上的應變ε之比的負值稱為材料的泊松比。以μ表示泊松比，則μ=-ζ/ε。在材料彈性變形階段內，μ是一個常數。
針對各向同性材料，因G=E/[2(1+μ)]，因此，有限元分析時只要輸入兩個獨立的彈性常數便可確定第三個，一般輸入彈性模量EX和泊松比NUXY。
| ！各向同性材料的命令流如下： /PREP7 !材料1為各向同性材料 MP,EX,1,2e5 !定義材料1的彈性模量 MP,NUXY,1,0.3 !定義材料1的泊松比 |

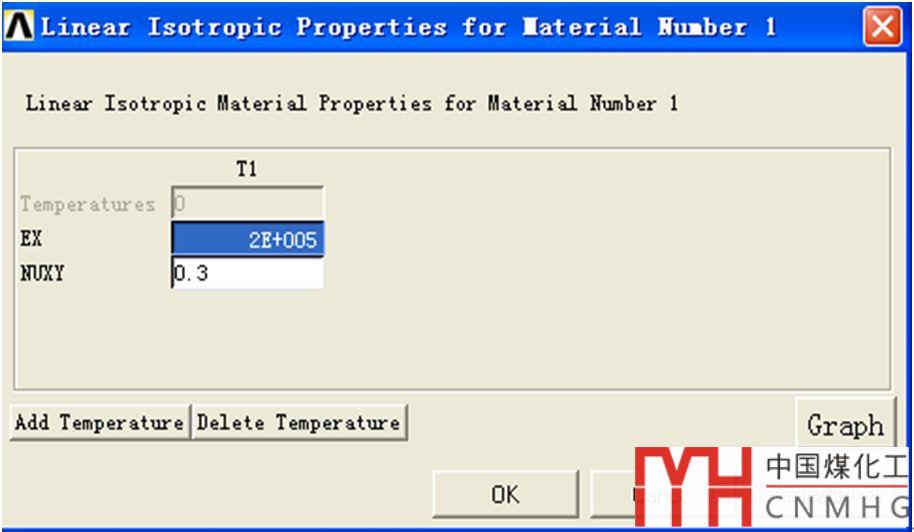

圖4：各向同性材料參數輸入后軟件的顯示結果
第二：如果要做正交各向異性的材料，在相互垂直的兩個方向上具有不同的性能指標。因此需要輸入X、Y、Z三個方向的彈性模量以及XY、XZ、YZ三個面上的剪切模量以及泊松比。
例如深冷設備中內外罐體之間的非金屬支撐材料----玻璃鋼，需要輸入9個參數。此時，如果模型中只有這一種材料，那么總體坐標系與你所定義的三個方向的參數要對應，X對應軸向；Y對應徑向；Z對應環向。如果模型中既有各向同性又有各向異性材料，那么對于各向異性材料，建模時要單獨定義局部坐標系，并且坐標系的方向要與所定義的材料屬性對應。分析完成后進行評定時，需要評定軸向拉或壓應力，剪切應力，彎曲應力等，分別小于其許用軸向拉壓應力，許用剪切應力，許用彎曲應力。
正交各向異性材料的相關命令流如下：
| ！Orthtropic：正交各向異性彈性性能參數 /PREP7 !材料2為正交各向異性材料 MP,EX,2,2E5 MP,EY,2,4E5 MP,EZ,2,5E5 ! 設定彈性模量Ex,Ey,Ez MP,NUXY,2,.1 MP,NUYZ,2,.2 MP,NUXZ,2,.3 ! 設定泊松比υyx,υzy,υzx MP,GXY,2,2.5E5 MP,GYZ,2,2.5E5 MP,GXZ,2,2.5E5 ! 設定剪切模量Gxy,Gyz,Gxz MPLIST,1 ! 列顯材料的數據 |

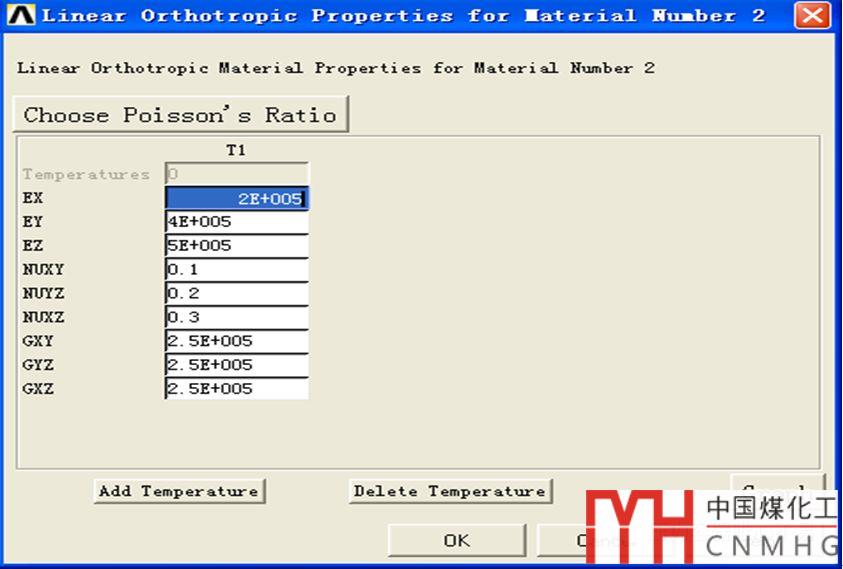

圖5：正交各向異性材料參數輸入后軟件的顯示結果
第三：Anisotropic：各向異性彈性性能參數。以下命令流中的數值僅為參考值。
| /PREP7 ! 采用<TB>/<TBTEMP>/<TBDATA>的ANEL方式設置材料3(不考慮溫度變化) TB,ANEL,3,,,1 ! 設定材料3為各向異性,并用彈性系數矩陣 TBDATA,1,.5E-5,-.25E-6,-.6E-6 ! 從第1項開始設置數據 TBDATA,7,.25E-5,-.4E-6,,,,.2E-5 ! 從第7項開始設置數據 TBDATA,16,.4E-5,,,.4E-5,,.4E-5 ! 從第16項開始設置數據 TBLIST,ANEL,3 ! 列顯各向異性材料的數據 |

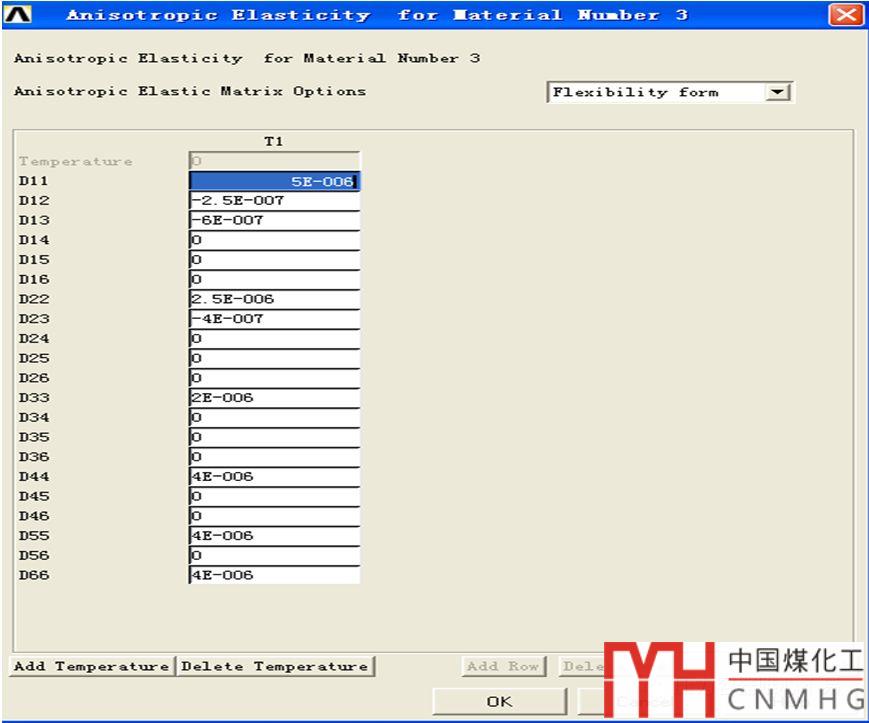

圖6：各向異性材料參數輸入后軟件的顯示結果
另外，熱分析中需要定義隨溫度變化的熱導率參數，熱應力間接耦合法分析時先定義材料的熱導率求解溫度場，然后進行由熱到結構的單元類型的轉換，定義與溫度相關的材料的彈性模量和泊松比以及熱膨脹系數參數。
定義不同溫度下材料的熱導率，命令流如下（以材料N06625為例）：
| /prep7 et,1,solid70 MPTEMP,,,,,,,, MPTEMP,1,20 MPTEMP,2,50 MPTEMP,3,100 MPTEMP,4,150 MPTEMP,5,200 MPTEMP,6,250 MPTEMP,7,300 MPTEMP,8,350 MPTEMP,9,400 MPTEMP,10,450 MPTEMP,11,500 MPTEMP,12,550 MPDATA,KXX,1,,9.8*1E-3 MPDATA,KXX,1,,10.2*1E-3 MPDATA,KXX,1,,10.9*1E-3 MPDATA,KXX,1,,11.7*1E-3 MPDATA,KXX,1,,12.4*1E-3 MPDATA,KXX,1,,13.2*1E-3 MPDATA,KXX,1,,13.9*1E-3 MPDATA,KXX,1,,14.7*1E-3 MPDATA,KXX,1,,15.4*1E-3 MPDATA,KXX,1,,16.1*1E-3 MPDATA,KXX,1,,16.9*1E-3 MPDATA,KXX,1,,17.6*1E-3 !N06625材料的熱導率ASME II-D P769頁 |
圖7：熱分析時熱導率參數的輸入
或者
ET,1,PLANE77 KEYOPT,1,3,1 MPTEMP,1,20,100,150,200,250,300 MPTEMP,7,350,400,450,500,550 MPDATA,KXX,1,1,41*1E-3,40.6*1E-3,40.4*1E-3,40.1*1E-3,39.5*1E-3,38.7*1E-3 MPDATA,KXX,1,7,37.8*1E-3,36.8*1E-3,35.8*1E-3,34.8*1E-3,33.9*1E-3 !屬性一：SA387 Gr12 （15CrMoR及鍛件）的導熱系數 !!!!!!!!機械場分析!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!重新進入前處理!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! /PREP7 ETCHG,TTS KEYOPT,1,3,1 mptemp,1,21,38,93,149,204,260 mptemp,7,316,371,426,482,538 mpdata,ex,1,1,2.068e5,2.055e5,2.027e5,1.993e5,1.965e5,1.937e5 mpdata,ex,1,7,1.903e5,1.875e5,1.841e5,1.806e5,1.772e5 mpdata,prxy,1,0.3 !N06625材料的彈性模量與泊松比 MPTEMP,,,,,,,, MPTEMP,1,21 MPTEMP,2,38 MPTEMP,3,93 MPTEMP,4,149 MPTEMP,5,204 MPTEMP,6,260 MPTEMP,7,316 MPTEMP,8,399 MPDATA,ALPX,1,,12.06*1E-6 MPDATA,ALPX,1,,12.24*1E-6 MPDATA,ALPX,1,,12.78*1E-6 MPDATA,ALPX,1,,12.96*1E-6 MPDATA,ALPX,1,,13.14*1E-6 MPDATA,ALPX,1,,13.32*1E-6 MPDATA,ALPX,1,,13.32*1E-6 MPDATA,ALPX,1,,13.5*1E-6 !N06625材料的熱膨脹系數 |
B：極限載荷法中的本構模型：
采用的彈性-理想塑性本構模型。
雙線性等向強化（BISO）：命令流如下：
| TB,BISO,1,1,2, !雙線性等向強化----彈性斜率與塑性斜率 TBTEMP,150 TBDATA,,183*1.5,,,,, !極限載荷法---彈性-理想塑性模型!強化模量為0 |

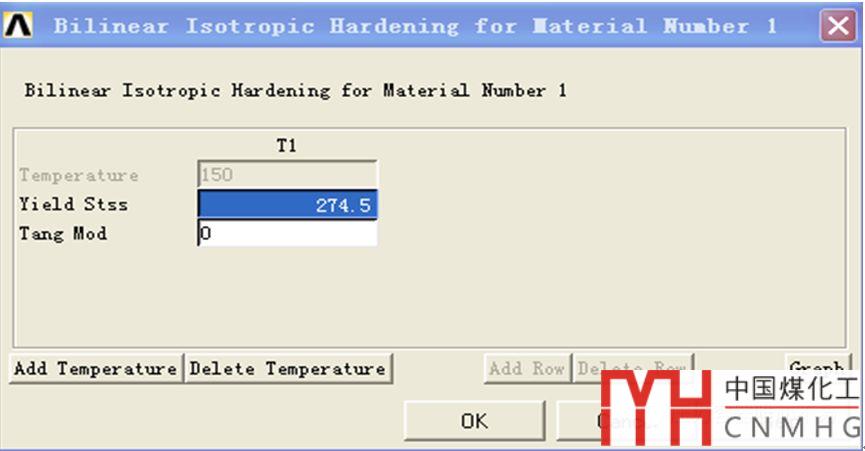

圖8：雙線性等向強化參數輸入后軟件的顯示結果
雙線性隨動強化（BKIN）：命令流如下：
| TB,BKIN,1,3 !材料1----雙線性隨動強化 TBTEMP,20,1 TBDATA,1,315,2.09E4 TBTEMP,500,2 TBDATA,1,212,1.72E4 TBTEMP,800,3 TBDATA,1,153,1.33E4 |

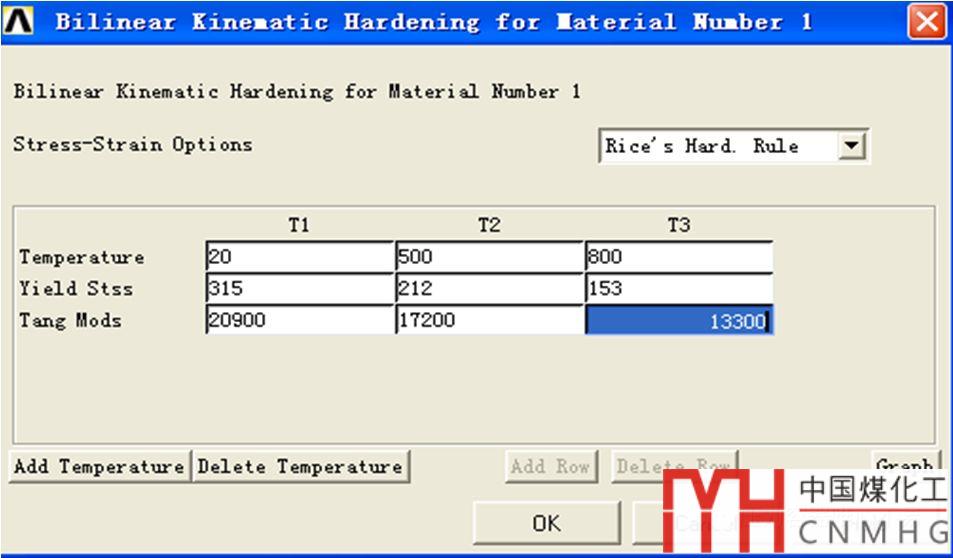

圖9：雙線性隨動強化參數輸入后軟件的顯示結果
等向強化與隨動強化區別：
如果材料在一個方向屈服強度提高（強化）在其它方向的屈服強度也同時提高，這樣的材料叫等向強化材料。形象比喻：吹氣球。
如果材料在一個方向的屈服點提高，其它方向的屈服應力相應下降，比如拉伸的屈服強度提高多少，反向的壓縮屈服強度就減少多少，這樣的材料叫隨動強化材料。形象比喻：捏氣球。
具體用那種強化模型要看你的材料是那種材料。如果你只是單向加載，（即沒有加載到屈服，卸載，再反向加載到屈服）兩種材料模型的效果是一樣的。
C: 彈塑性分析法中的本構模型：
采用的塑性本構關系----增量理論，輸入材料的真實應力-應變曲線求解。真實的應力-應變曲線的獲得需要依據Asme VIII-2 附錄3-D所提出的考慮材料塑性應變強化的本構模型，只要知道材料的屈服強度、抗拉強度、彈性模量及斷后延伸率（標準保證值和實測值），就可以獲得材料的真實應力-應變曲線，用于彈塑性分析的有限元數值求解中。這需要編程實現。 真實的應力-應變曲線程序如圖9所示。

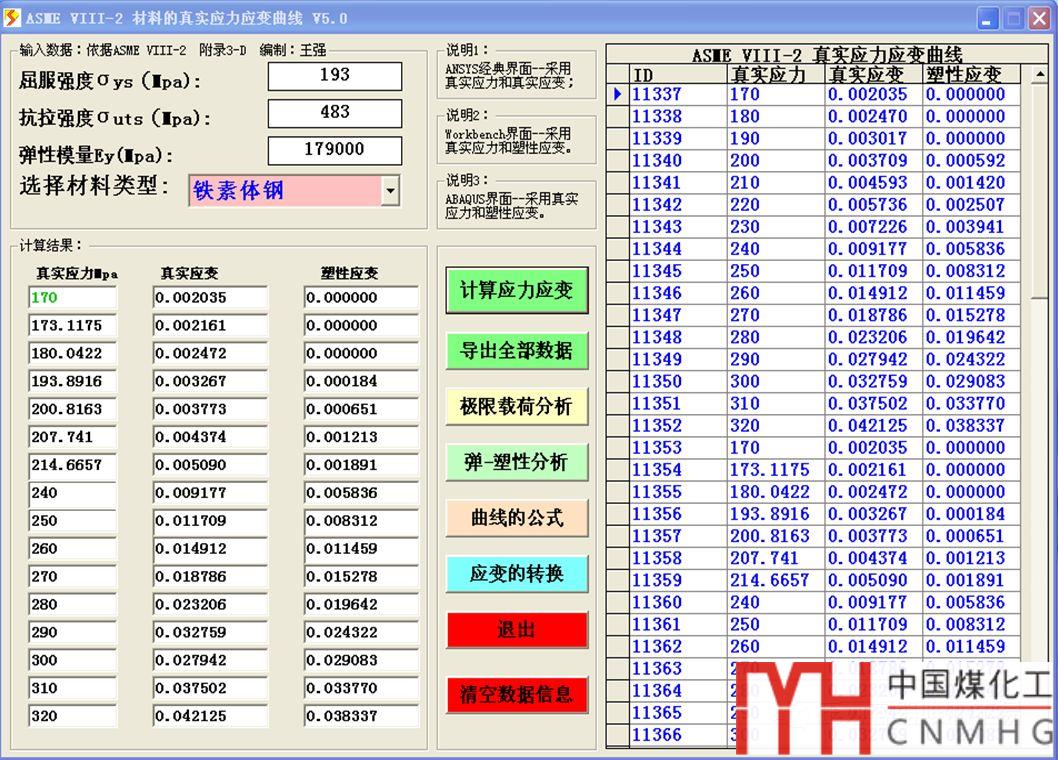

圖10：材料的真實應力-應變曲線程序
多線性等向強化（MISO）：命令流如下：
| TB,MISO,1,1,13 tbtemp,20 TBPT,,0.000315,E*0.000315 !曲線的第一個點必須與材料彈性模量相對應; !不允許有大于彈性模量或小于零的斜率段 TBPT,, 0.001687, 170 TBPT,, 0.002902, 200 TBPT,, 0.005249,230 TBPT,, 0.010116,260 TBPT,,0.019603,290 TBPT,,0.03262,320 TBPT,,0.045473,350 TBPT,,0.058066,380 TBPT,,0.071604,410 TBPT,,0.086723,440 TBPT,,0.103685,470 TBPT,,0.122628,600 tbplot,miso,1 !繪制材料1的miso曲線 |

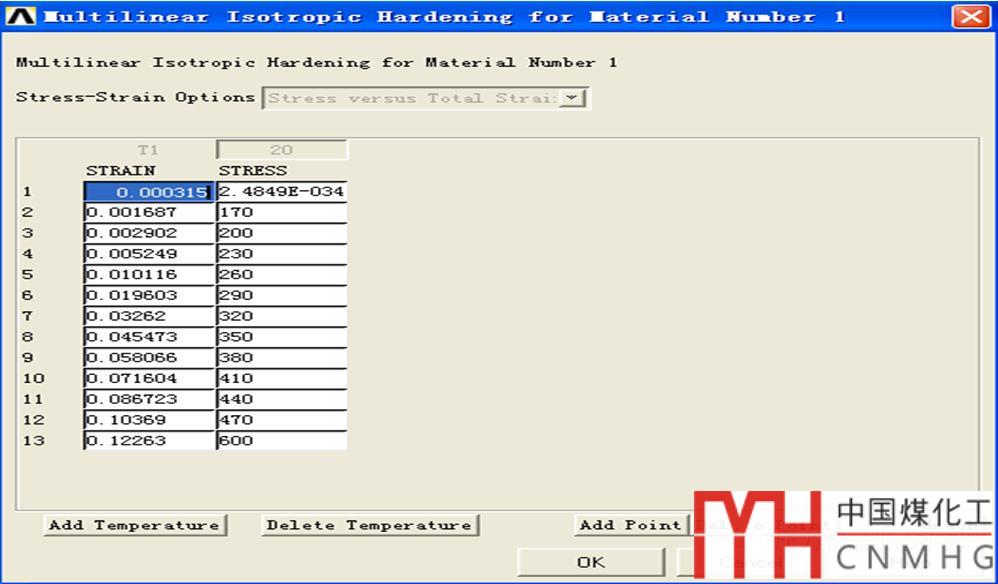

圖11：多線性等向強化參數輸入（應力-應變數據）后軟件的顯示結果

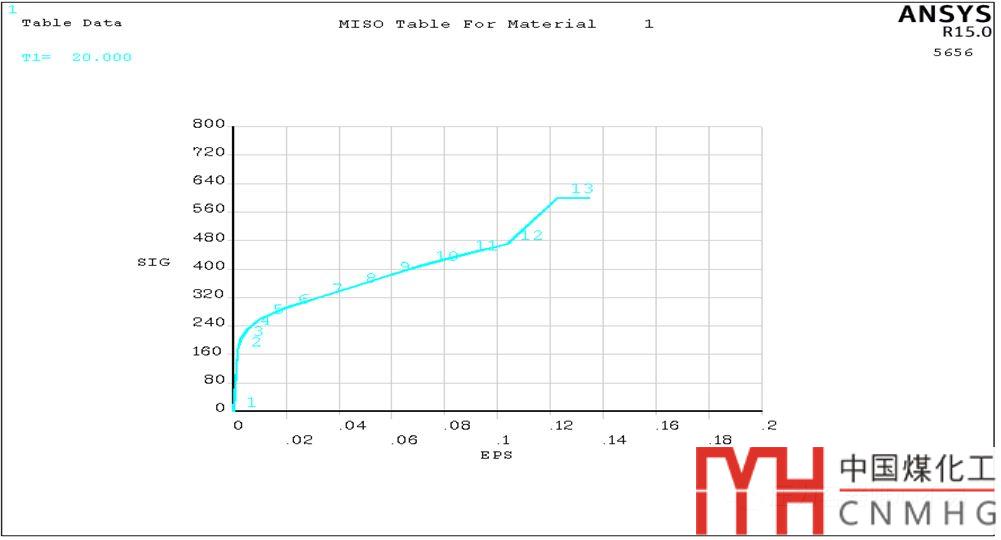

圖12：多線性等向強化材料的真實應力-應變曲線
MISO可以使用多線性來表示使用Von Mises屈服準則的等向強化的應力－應變曲線，它適用于比例加載的情況和大應變分析。
但是，應用這個模型有兩點是應當注意的：
1、曲線的第一個點必須與材料彈性模量相對應；
2、不允許有大于彈性模量或小于零的斜率段。
多線性隨動強化（MKIN）：命令流如下：
| sts1=173 !應力 stn1=0.002111 !應變 sts2=187 !應力 stn2=0.002732 !應變 sts3=201 !應力 stn3=0.003533 !應變 sts4=215 !應力 stn4=0.004542 !應變 sts5=229 !應力 stn5=0.005758 !應變 sts6=243 !應力 stn6=0.007117 !應變 tb,mkin,1 !多線性隨動強化 ---輸入真實的應力應變曲線 tbtemp,,strain tbdata,,stn1,stn2,stn3,stn4,stn5,stn6 tbtemp,, tbdata,,sts1,sts2,sts3,sts4,sts5,sts6 tbplot,mkin,1 !繪制材料1的mkin曲線 |

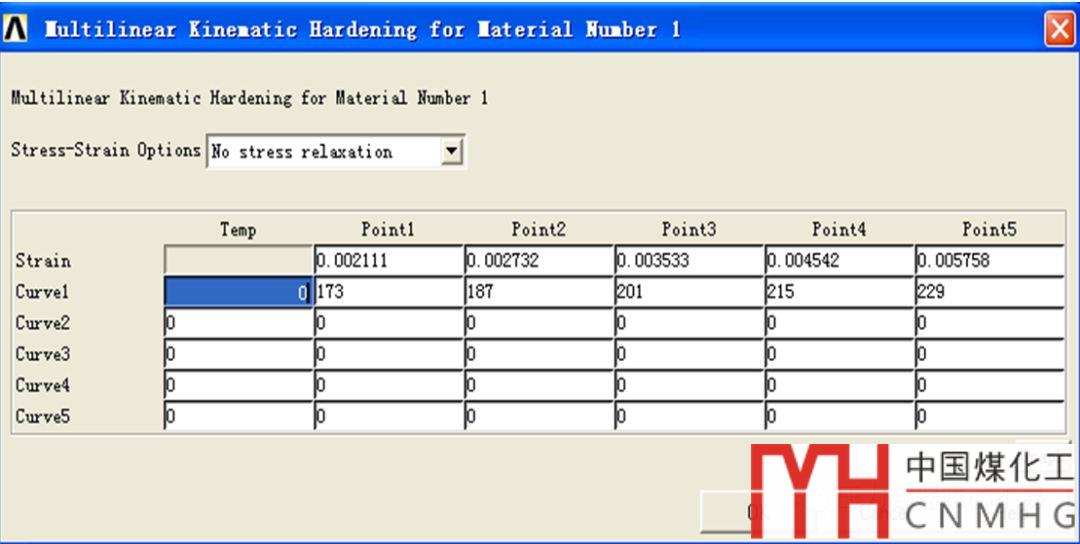

圖13：多線性隨動強化參數輸入（應力-應變數據）后軟件的顯示結果

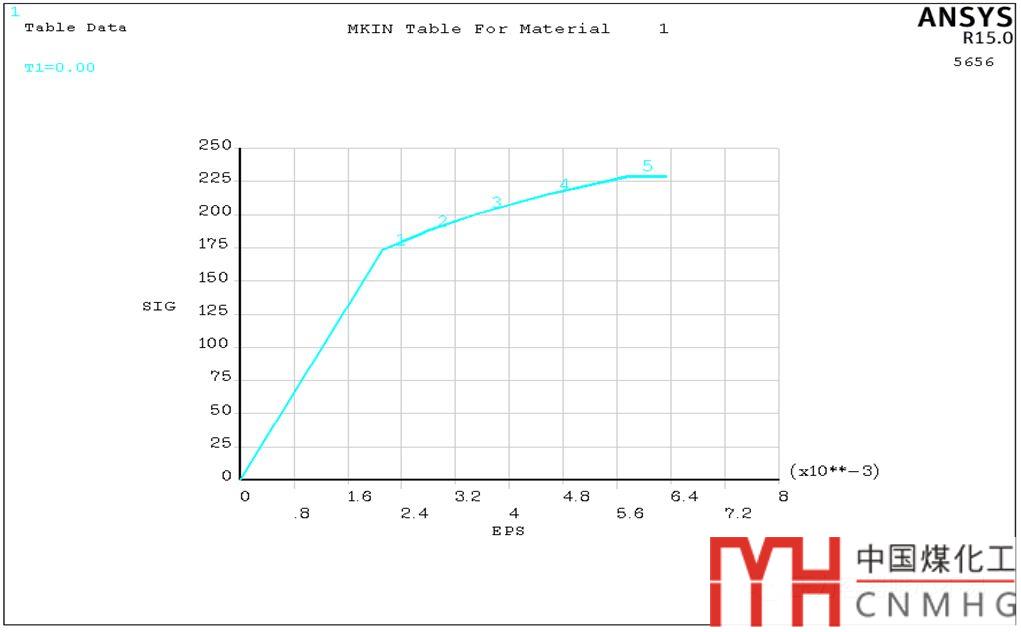

圖14：多線性隨動強化材料的真實應力-應變曲線
第一部分完成，未完待續。。。。。。
