鋼制對焊管件 類型與參數，GB/T 12459-2017的規范已經于2017年9月1號實施了。

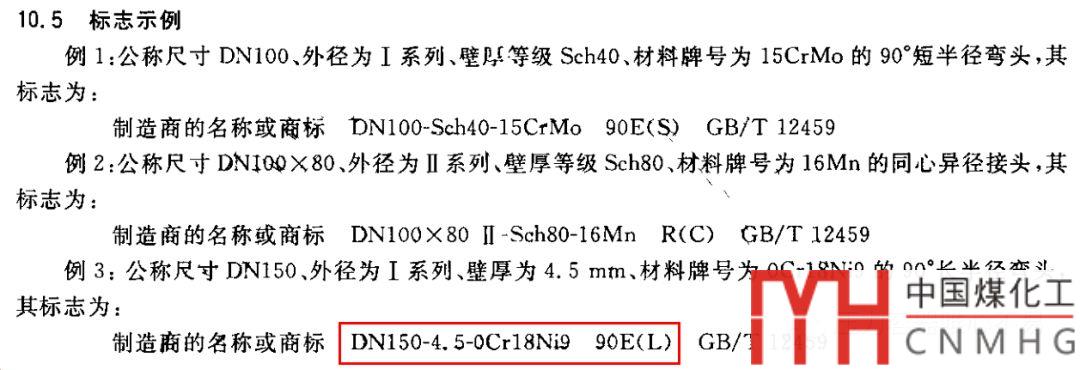

對于彎頭的表示方法，2005版中比較明確：

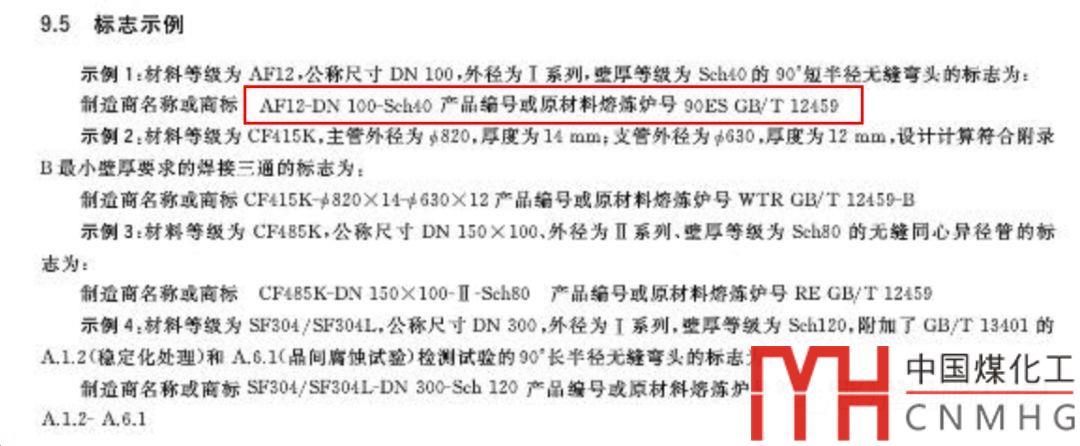

隨著新版的發布，其表示方法也變了。

設計人員的表示方法五花八門，以下都是新規范執行后，從公司竣工圖中而來：

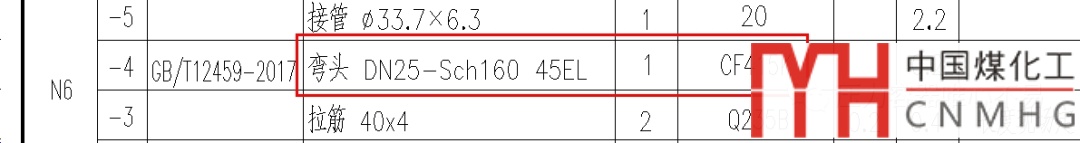

第一種：

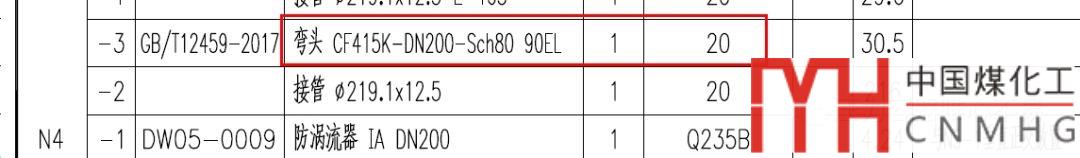

第二種：

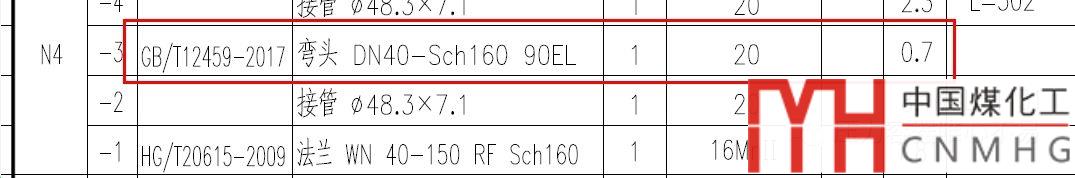

第三種：

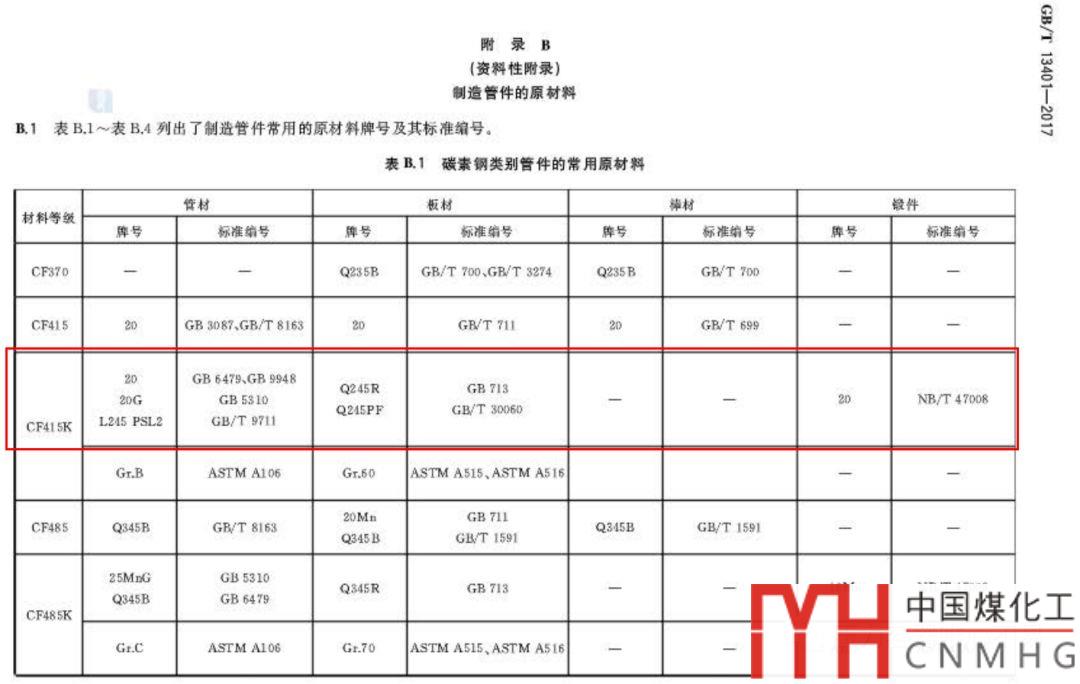

其原因是，管件制造單位為了方便，將管件的材料用材料等級代替了。這樣訂貨單位只需要提供材料等級，管件的制造商可以任意選擇合適的材料進行加工。其材料等級對應表按照GB/T 13401-2017的表B.1來確定。

以常用的20#彎頭為例，過去我們直接寫20#的彎頭材料?，F(xiàn)在如果我們只寫材料等級，那么管件制造商可以使用20# GB6479，20#GB9948，20G，ASTM106 Gr.B，Q245R，20II等材料制造。對管件制造商是方便了。但是對于設計人員的風險增加了，一個材料等級對應多個材料牌號，管件制造商所選材料未必符合設計要求。

那么應該如何按照新規范要求標示管件的規格呢？

1. 設計人員寫規格的目的是為了精確的表達部件的信息，只要信息完整，符合規范要求，沒有歧義就可以。老規范的表示法，直接寫材料的寫法，對于設計來說已經精確的表達了材料的信息。所以推薦還是采用老規范的寫法。

2. 由于新規范是管件制造單位編制，增加了管件制造單位的自由度，但是由于材料等級對應各種材料。比如CF415K，可以用板材，管材，鍛件，可以用壓力容器，可以用鍋爐，可以用ASME材料，屬于一對多。用料不一定可控。所以寫CF415K這類材料等級不是特別合適。

3. 既寫材料牌號，又寫材料等級，也可以，就是比較繁瑣。有了材料牌號，和牌號的規范（有的公司寫在技術特性表里），即完整的表達了部件信息。

4. GB/T12459-2017的標志，是敲鋼印在成品上的，作為一個標記，方便流程控制，不代表圖紙的寫法。如果在材料欄已經寫了材料了，規格不必再寫材料等級。 AF12-DN 100-Sch40，也是符合規范的。

各位在自己單位是怎么寫彎頭規格材料的呢？

只寫材料牌號？

只寫材料等級？

或異二者之為？

是寫亦憂

空亦憂

噫！微斯人，

What's your opinion~
