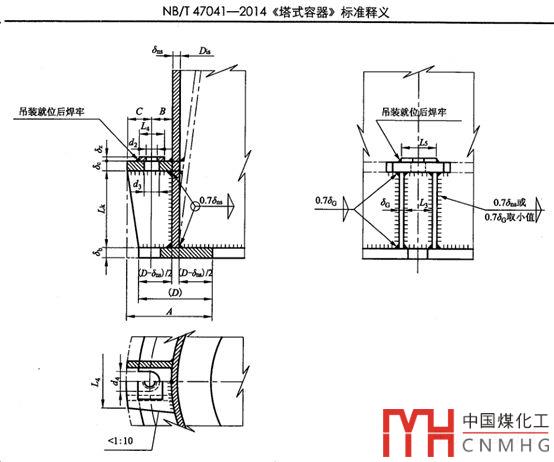

對于地腳螺栓座的尺寸，一般按照NB/T47041-2014《塔式容器》標準釋義來參考設計。

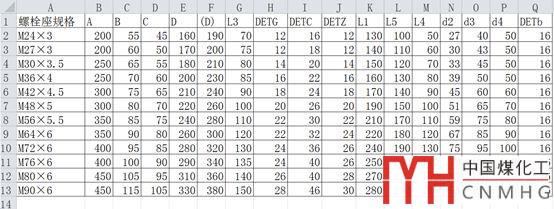

尺寸表如下：

在某項目中，一臺直徑5200的高塔，重量達到1000噸，采用了M80的地腳螺栓。在地腳螺栓的設計中，發現按照規范的尺寸來設計會有比較大的問題。

由于塔的風地震彎矩比較大，需要大的裙座厚度以及底板筋板墊板蓋板的厚度。

根據標準要求，其焊接角焊縫高度需要達到0.7倍較薄件的厚度。規范的厚度并未考慮焊接角度間距。

比如按照規范要求，M80的底板U形槽開口是120mm。兩筋板間距是140。筋板的焊腳高需要19mm。實際能夠達到的焊腳尺寸（140-120）/2=10mm，遠遠達不到所需要的焊腳高度。此時會造成強度不足，產生隱患。

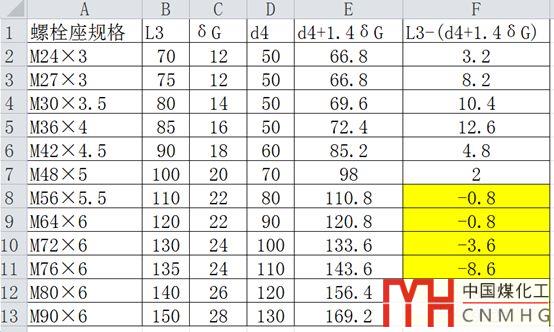

我們考察一下地腳螺栓座的筋板間距，為了焊腳高度達到要求L3> d4+1.4δG。

從上表可以看出來，M56及以上的地腳螺栓座尺寸基本都不能夠保證焊接結構。特別是M72以上的相差的焊腳高度還是比較大的。如果筋板或者底板經過手動加厚，那么也可能出現這種情況。

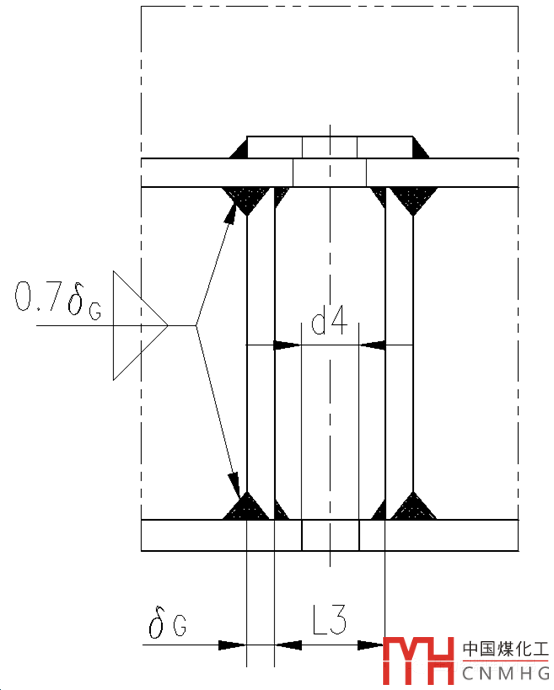

實際設計中，一般來說有兩種解決方法：一是通過增加筋板間距來實現保證焊腳高度。二是可以通過開坡口焊接來保證焊縫強度，如下圖，也可以開內側坡口。

除了筋板間距的問題，對于地腳螺栓圓來說，大直徑的也會有問題。

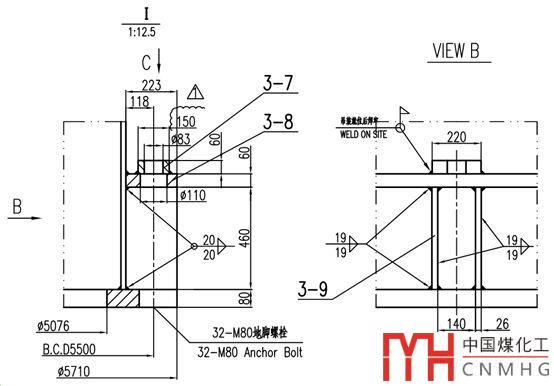

比如上圖的M80的地腳螺栓座。

規范中地腳螺栓圓是Dis+2δns+2B，M80的地角螺栓代入計算螺栓圓直徑5208+2*28+2*105=5474mm。

而如果考慮焊腳高度，那么地腳螺栓圓應該考慮Dis+2δns+L4+2*焊腳高度=5208+2*28+150+2*（20+43）=5540mm。

地腳螺栓座的標準尺寸會造成地腳螺栓中心圓比較小的問題。

設計人員應該根據實際需要考慮地腳螺栓座的實際尺寸，進行合理性的計算。

標準規范推薦尺寸時應該提醒設計人員注意這一點，或者直接將尺寸調整合適。

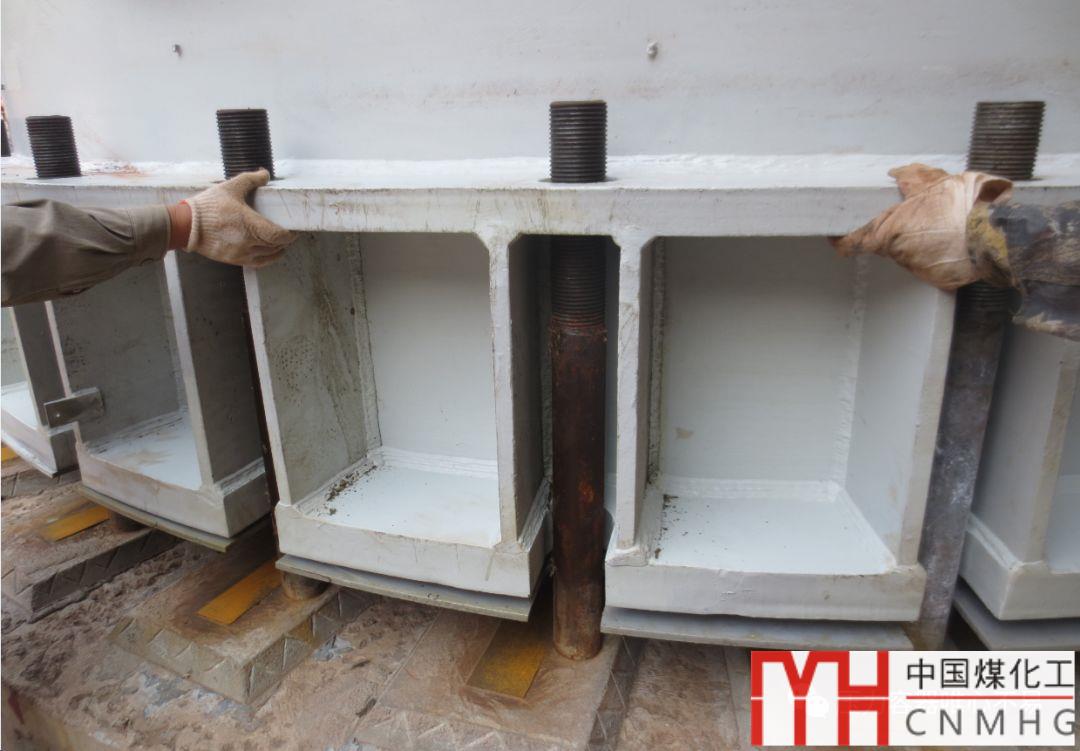

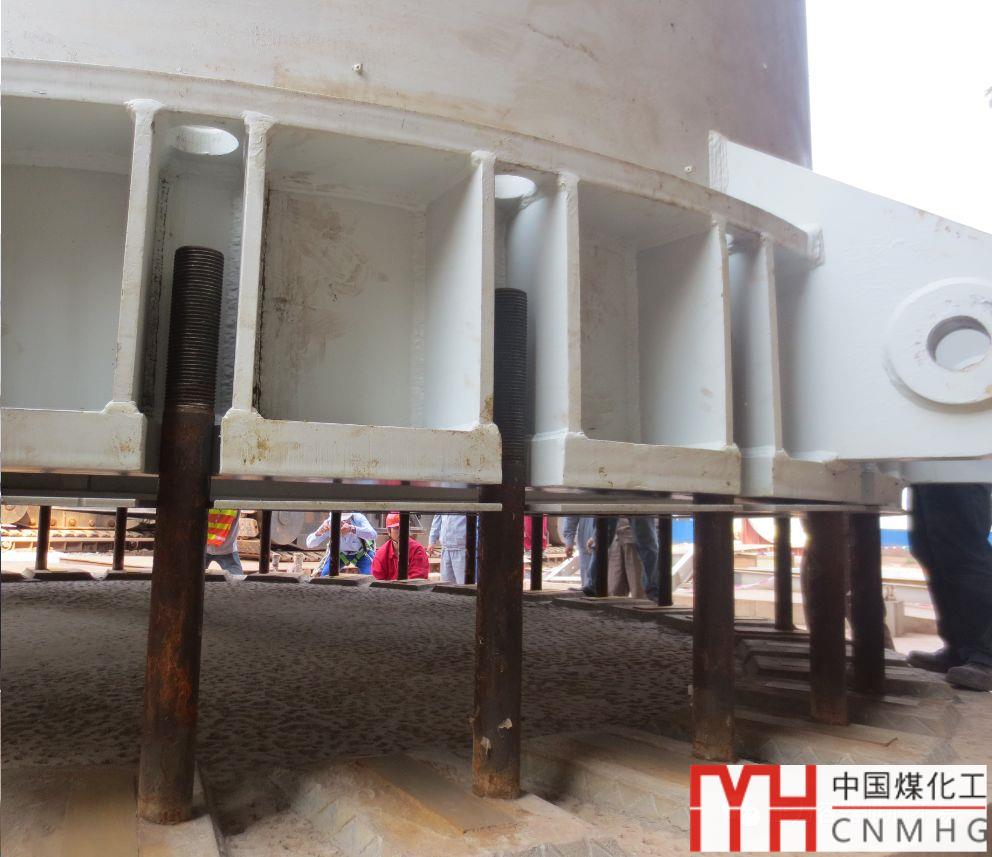

在項目中，由于是已經焊接完成后，監檢發現焊腳高度不夠，解決辦法非常有限。重新焊接工期來不及，而且怕切割再焊變形太大，影響設備的螺栓孔對齊。最后將外側焊腳高度增加，勉強接受。

螺栓座的基礎環板無筋板時，可以近似的講基礎環當做懸臂梁。其上受均布載荷σc1。在底板上取單位長度，則單位長度上的力P=σc1*B*1。該力產生的彎矩M=PB/2.其力小于許用應力，即：

由上式求的底板厚度為即標準的公式（87）

帶筋板的基礎環板是將其視為均布載荷的，由兩邊筋板簡支，裙座端固支，另邊自由的矩形板。

螺栓座的筋板與蓋板，基礎環板和裙座殼體焊接，計算時，不考慮裙座殼體的加強，將筋板視為兩端鉸接的壓桿，計算其穩定性。

螺栓座的蓋板是三邊分別和裙座殼體及兩塊筋板焊接，近似計算時，將蓋板作為四邊簡支的矩形板，螺栓的作用力換算成為均布載荷。采用均布載荷簡支梁公式來計算彎曲正應力，并放大了25%的裕量。

當筋板間距小時，相當于簡支梁長度縮小了，有利于減輕蓋板所受到的彎矩。從受力角度來講，如果可以，開坡口焊接時最好的解決方案。
