牛！分析設計的載荷計算程序，可下載，大大提高分析效率
用于壓力容器的分析設計的相關載荷計算程序編制說明書
編制：王強
在進行壓力容器的分析設計時，分析步驟是：建立模型，劃分網格，施加邊界條件，求解，后處理，應力分類的線性化評定。
而針對邊界條件，其力學邊界無非包含下面幾項：
設計內壓載荷；溫度載荷；接管端面由內壓產生的等效壓力；法蘭螺柱面的等效壓力；法蘭墊片面的等效壓力；卡箍快開結構的載荷；移動式壓力容器的等效密度法與平均壓強法相關載荷邊界計算等等。
針對上述提到的力學邊界條件，如果模型中的開孔接管數量較多，只在命令流中編寫每一接管的相關載荷計算的話，容易記不清相關的參數代表哪一個接管的，并且編制命令流時容易混淆它們，還有一點不足之處便是這些內容會使ANSYS軟件的運行速度減慢。綜合以上因素，我特意編制了這一款程序，給壓力容器的分析設計工作帶來了很大的便利。

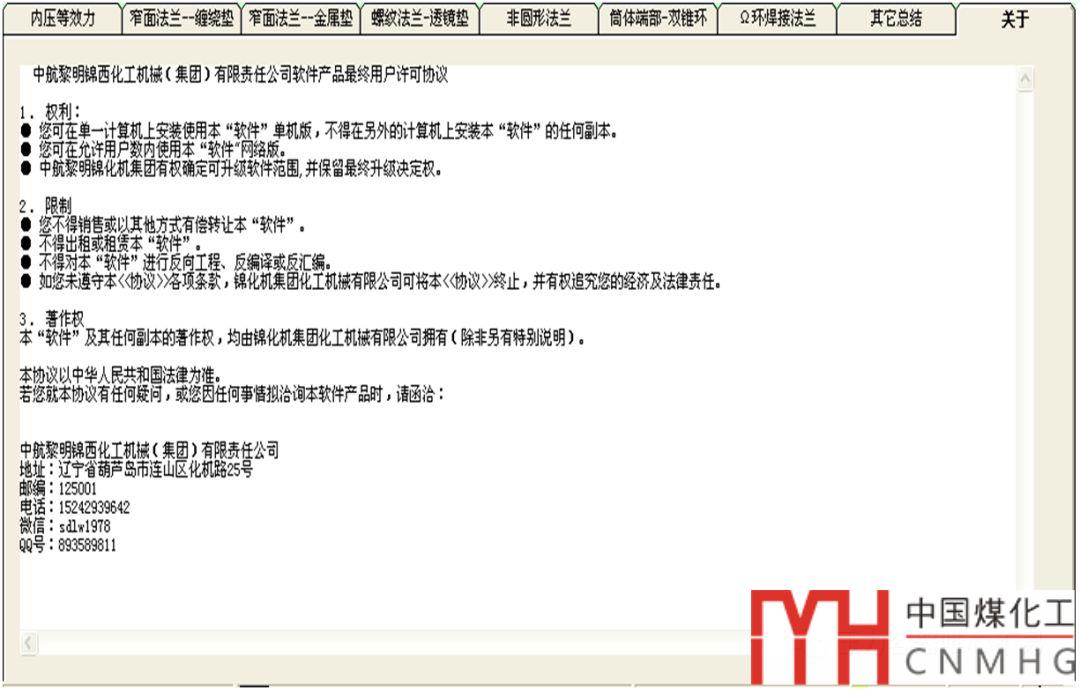

本程序可將計算結果導出Word中，可以將其復制到分析報告中，省去重新制作表格的時間。軟件總體圖見下圖1所示。
圖1.分析設計載荷計算軟件
1.接管端面內壓等效力：
接管等效力公式為：
Pn=-Pi*(Do-2*Dt)2/(Do2-(Do-2*Dt)2)
相應的命令流如下圖1所示。
Do---接管外徑
Dt----接管壁厚
Pi----設計內壓

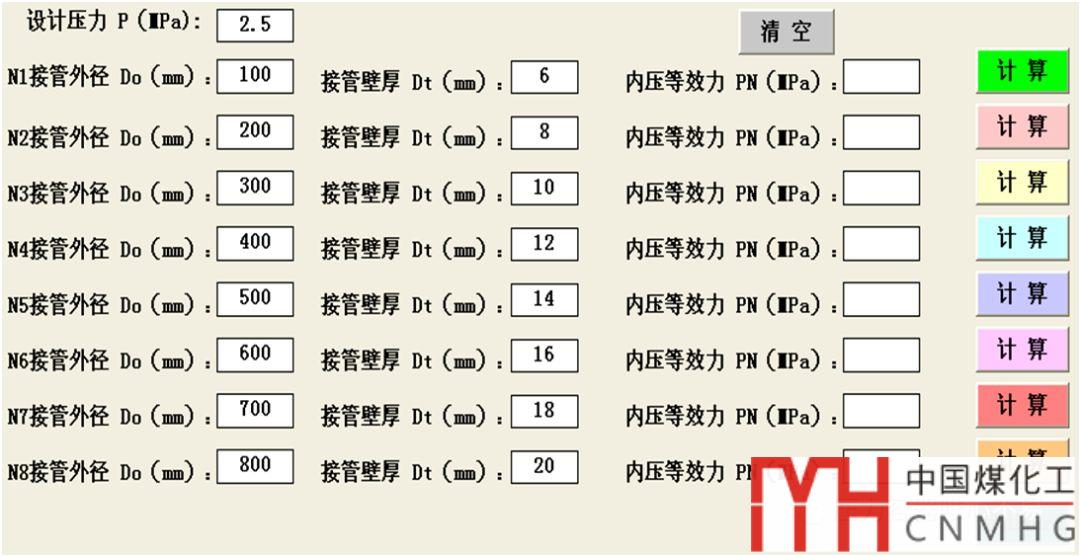

圖2.接管等效力計算
2.纏繞墊、非金屬平墊片密封的窄面法蘭載荷計算
模型中建立螺栓孔時，螺栓孔的內徑為螺栓孔直徑大小，螺栓孔的外徑為螺母的Dw值，此值參考HG/T20634-2009的435頁自動輸入。
墊片基本密封寬度數值詳見GB/T150.3-2011，軟件會自動計算。
墊片特性參數—系數與比壓力，參見GB/T150.3-2011。
注：接管法蘭載荷計算（取操作狀態下的載荷）--采用GB/T 150-20117.5節的公式P192頁
預緊狀態：法蘭墊片面載荷 FG =3.14DGby；法蘭螺栓面載荷 WG = 3.14DGby
操作狀態：法蘭墊片面載荷 FP =6.28DGbmPc；法蘭螺栓面載荷 WP = 6.28DGbmPc+0.785DG2Pc

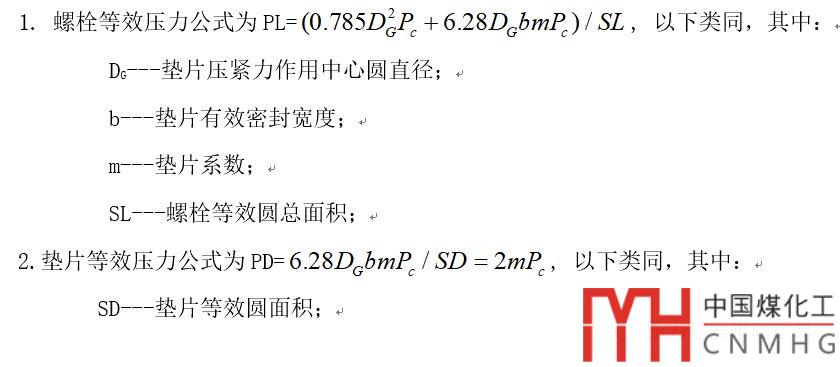

1. 螺栓等效壓力公式為PL=, 以下類同，其中：
DG---墊片壓緊力作用中心圓直徑；
b---墊片有效密封寬度；
m---墊片系數；
SL---螺栓等效圓總面積；
2.墊片等效壓力公式為PD=, 以下類同，其中：
SD---墊片等效圓面積；

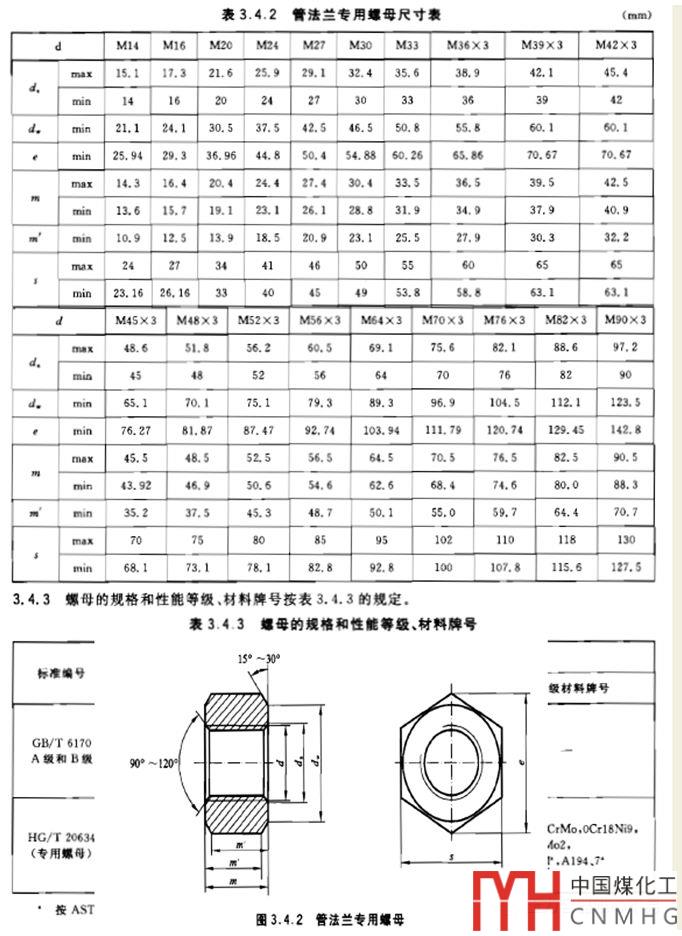

圖3：螺母的Dw值

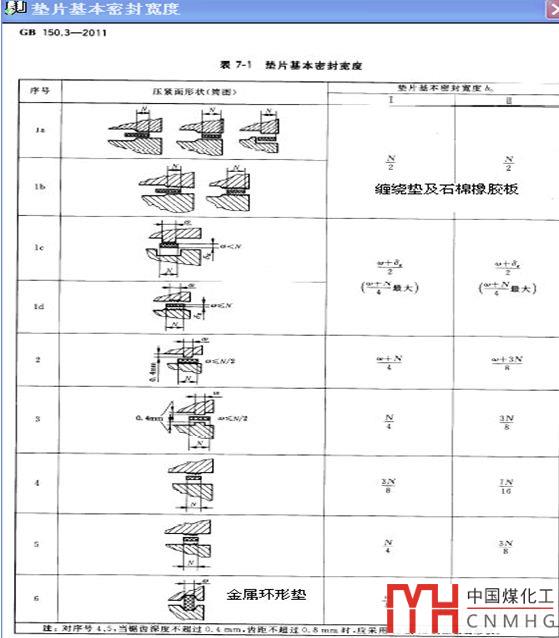

圖4：墊片基本密封寬度數值
圖5：墊片特性參數—系數與比壓力
圖6：窄面法蘭—纏繞墊計算界面
|
遵循規范：GB/T 150-2011 |
設備名稱 |
%%%% |
||||||
|
設計壓力 pc |
2.5 |
MPa |
螺栓數量 n |
16 |
個 |
|||
|
墊片 |
接觸外徑 |
317.5 |
mm |
接觸內徑 |
274.6 |
mm |
當b0≤6.4mm時 b= b0 當b0≥6.4mm時b=2.53 |
|
|
接觸寬度 N |
21.45 |
mm |
基本密封寬度 b0 |
10.73 |
mm |
|||
|
有效密封寬度b |
8.29 |
mm |
墊片壓緊力作用中心圓直徑DG |
300.93 |
mm |
|||
|
墊片比壓力 y |
69 |
MPa |
墊片系數m |
3.0 |
||||
|
操作狀態下螺栓載荷wp |
295178.6 |
N |
操作狀態下墊片壓緊力Fp |
117462.6 |
N |
|||
|
建模時墊片接觸面外徑 |
309.21 |
mm |
螺栓作用環面外徑 |
50.8 |
mm |
|||
|
建模時墊片接觸面內徑 |
292.64 |
mm |
螺栓作用環面內徑 |
36 |
mm |
|||
|
操作狀態下墊片接觸面壓力 |
14.99 |
MPa |
操作狀態下螺栓作用環面等效力 |
18.28 |
MPa |
|||
|
預緊狀態下墊片接觸面壓力 |
68.97 |
MPa |
預緊狀態下螺栓作用環面等效力 |
33.47 |
MPa |
|||
|
操作狀態下墊片接觸面壓力(ASME) |
15.00 |
MPa |
操作狀態下螺栓作用環面等效力(ASME) |
11.01 |
MPa |
|||
3.金屬環墊片密封的窄面法蘭載荷計算

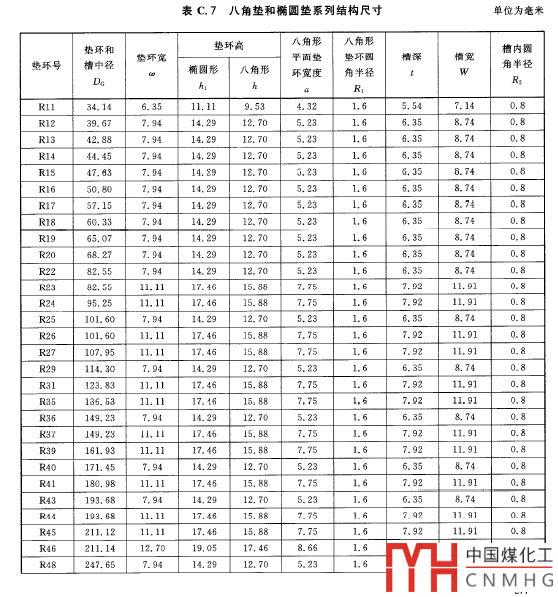

本部分根據標準的墊環號自動輸入密封面平均直徑和墊片的基本密封寬度數值，法蘭與環號R對照表參照HG/T20633-2009標準。程序?qū)?/span>GB150-2011表C.7八角墊和橢圓墊系列結構尺寸錄入程序內部，只需要選擇墊環號就自動輸出想要的計算數據。

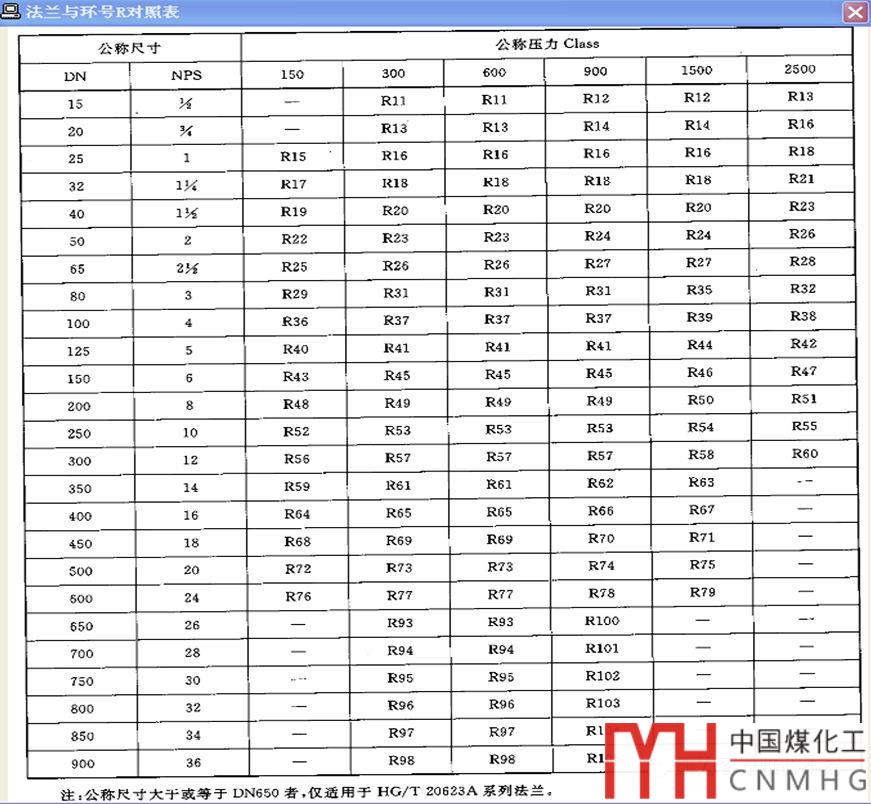

圖7：法蘭與墊環號R對照表
圖8：金屬環墊片的計算界面
注：接管法蘭載荷計算（取操作狀態下的載荷）--采用GB/T 150-2011節的附錄C公式Page279.
預緊狀態：法蘭墊片面載荷 FG =3.14DGby；法蘭螺栓面載荷 WG = 3.14DGby
操作狀態：法蘭墊片面載荷 FP =6.28DGbmPc；法蘭螺栓面載荷 WP = 6.28DGbmPc+0.785DG2Pc
|
遵循規范：GB/T 150-2011 |
設備名稱 |
%%%% |
||||||
|
設計壓力 pc |
2.5 |
MPa |
螺栓數量 n |
16 |
個 |
|||
|
金屬環形墊 |
墊環號 |
R51 |
當b0≤6.4mm時 b= b0 當b0≥6.4mm時b=2.53 |
|||||
|
接觸寬度 ω |
22.24 |
mm |
基本密封寬度 b0 |
2.78 |
mm |
|||
|
有效密封寬度b |
2.78 |
mm |
墊片壓緊力作用中心圓直徑DG |
279.4 |
mm |
|||
|
墊片比壓力 y |
69 |
MPa |
墊片系數m |
3.0 |
||||
|
操作狀態下螺栓載荷wp |
189785.4 |
N |
操作狀態下墊片壓緊力Fp |
15 |
N |
|||
|
建模時墊片接觸面外徑 |
282.18 |
mm |
螺栓作用環面外徑 |
50.8 |
mm |
|||
|
建模時墊片接觸面內徑 |
276.62 |
mm |
螺栓作用環面內徑 |
36 |
mm |
|||
|
操作狀態下墊片接觸面壓力 |
14.99 |
MPa |
操作狀態下螺栓作用環面等效力 |
11.76 |
MPa |
|||
|
預緊狀態下墊片接觸面壓力 |
68.97 |
MPa |
預緊狀態下螺栓作用環面等效力 |
10.42 |
MPa |
|||
|
操作狀態下墊片接觸面壓力(ASME) |
15.00 |
MPa |
操作狀態下螺栓作用環面等效力(ASME) |
9.49 |
MPa |
|||

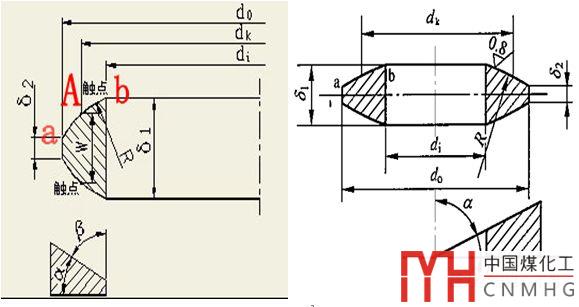

4. 透鏡墊密封的螺紋法蘭載荷計算

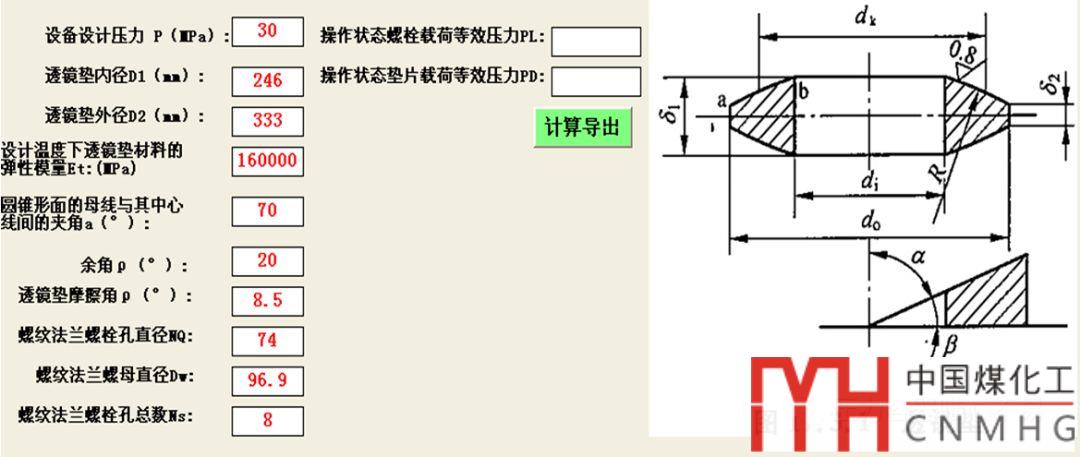

圖9：透鏡墊密封的螺紋法蘭載荷計算界面

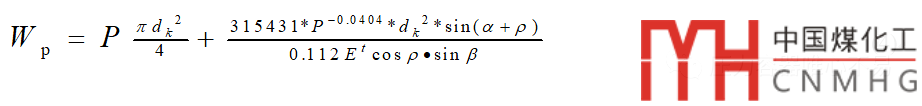

根據標準HG/T20582-2011中17節透鏡墊密封的高壓螺紋法蘭的設計和計算的規定，操作狀態下最小螺栓載荷按式（4）計算。
墊片載荷按式（5）計算。
|
透鏡墊密封的載荷計算 |
計算單位 |
中航黎明錦西化工機械（集團）有限責任公司 |
||||||
|
HG/T 20582-2011 第17部分 |
簡圖 |
|||||||
|
計算壓力pc |
30 |
MPa |
|
|||||
|
主
螺
栓 |
螺栓孔直徑dB |
74 |
mm |
|||||
|
螺母直徑dr |
96.9 |
mm |
||||||
|
螺栓孔數量n |
8 |
個 |
||||||
|
透
鏡
墊
密
封 |
透鏡墊外徑d0 |
333 |
mm |
摩 擦 角 |
8.5 |
|||
|
透鏡墊接觸圓直徑 dk |
275.00 |
mm |
鋼-銅 |
|||||
|
透鏡墊內徑di |
246 |
mm |
鋼-鋼 |
|||||
|
透鏡墊彈性模量E |
160000 |
MPa |
鋼-鋁 |
|||||
|
夾角 |
70 |
度 |
||||||
|
余角β |
20 |
度 |
||||||
|
墊片載荷 N |
操作 |
校核結果 合格 |
||||||
|
螺栓載荷 N |
操作 |
WL = Pi * (Tdk ^ 2) * pai / 4 + Wp =3361195.91 |
||||||
|
操作狀態下螺栓作用環面等效壓力 PL |
209.15 |
MPa |
||||||
|
操作狀態下墊片接觸面壓力 PD |
84.96 |
MPa |
||||||
注：本部分依據HG/T20582-2011 第17 透鏡墊密封的高壓螺紋法蘭的設計和計算編制。
5. 非圓型法蘭載荷計算
根據標準HG/T20582-2011中12節非圓形法蘭的設計和計算的規定，非圓形法蘭包括矩形法蘭、橢圓形法蘭或長圓形法蘭。壓力容器的旋風分離器中多為矩形法蘭，壓力容器的非標視鏡多為長圓形法蘭。
|
矩形法蘭載荷計算 |
計算單位 |
中航黎明錦西化工機械（集團）有限責任公司 |
||||||||
|
設計條件 |
簡圖 |
|||||||||
|
計算壓力pc |
0.5 |
MPa |
|
|||||||
|
主 螺 栓 |
螺栓孔直徑dB |
16 |
mm |
|||||||
|
螺母直徑dr |
21.1 |
mm |
||||||||
|
螺栓孔數量n |
8 |
個 |
||||||||
|
矩形法蘭 |
墊片平均密封面的長軸長度Dm1 |
319 |
mm |
|||||||
|
墊片平均密封面的短軸長度Dm2 |
240 |
mm |
||||||||
|
法蘭內側的長軸長度Di1 |
310 |
mm |
||||||||
|
法蘭內側的短軸長度Di2 |
231 |
mm |
||||||||
|
墊片常數K1 B12.2-1 |
120 |
mm |
||||||||
|
墊片常數K2 B12.2-1 |
24 |
|||||||||
|
螺栓溫度校正系數K3 B12.2-2 |
0.90 |
|||||||||
|
當量系數K4 B12.2-3 |
1.00 |
|||||||||
|
墊片接觸面實際寬度b |
0 |
mm |
||||||||
|
墊片計算有效寬度be |
8.44 |
mm |
||||||||
|
法蘭密封范圍內的受壓面積A |
76560 |
mm 2 |
||||||||
|
法蘭內側范圍內的受壓面積Ai |
71610.00 |
mm 2 |
||||||||
|
當量圓形法蘭的墊片平均直徑Dme |
319 |
mm |
||||||||
|
預緊狀態的墊片系數m1 |
5.71 |
|||||||||
|
操作狀態下的墊片系數m2 |
1.63 |
|||||||||
|
螺
栓 |
螺栓受力 N |
操作 |
Wp= 62587.20 |
|||||||
|
預緊 |
Wm= 218764.80 |
|||||||||
|
操作狀態下螺栓作用環面等效壓力 PL |
52.65 |
MPa |
||||||||
|
操作狀態下墊片作用環面等效壓力 PD |
4.91 |
MPa |
||||||||
|
預緊狀態下螺栓作用環面等效壓力 PLY |
184.02 |
MPa |
||||||||
|
預緊狀態下墊片作用環面等效壓力 PDY |
36.46 |
MPa |
||||||||
圖10：非圓型法蘭載荷計算界面
6.雙錐環密封的筒體端部載荷計算
本程序?qū)B150-2011標準中的表C.6雙錐環的系列結構尺寸表格編入，只要輸入設計壓力（P≤35MPa）和設備公稱直徑，程序會自動給出雙錐環的系列尺寸。
圖11：雙錐環密封的筒體端部載荷計算界面
圖12：GB150-2011中雙錐環的系列尺寸
|
筒體端部雙錐環結構計算 |
計算單位 |
中航黎明錦西化工機械（集團）有限責任公司 |
|||||||
|
設計條件 |
簡圖 |
||||||||
|
計算壓力pc |
22 |
MPa |
|
||||||
|
主
螺
栓 |
螺栓孔直徑dB |
105 |
mm |
||||||
|
螺母直徑dr |
135 |
mm |
|||||||
|
螺栓孔數量n |
24 |
個 |
|||||||
|
雙
錐
環
密
封 |
雙錐環A |
66 |
mm |
摩 擦 角 |
8.5 |
||||
|
雙錐環B |
27 |
mm |
鋼-銅 |
||||||
|
雙錐環C |
33 |
mm |
鋼-鋼 |
||||||
|
彈性模量E |
195000 |
MPa |
鋼-鋁 |
||||||
|
雙錐環 有效高度 |
49.5 |
mm |
夾角 |
30 |
|||||
|
雙錐環比壓力y |
179.3 |
||||||||
|
雙錐環內徑D1 mm |
565 |
||||||||
|
雙錐環的斷面積 mm2 |
=1624.82 |
||||||||
|
密封面平均直徑 mm |
609.47 |
||||||||
|
內壓軸向力 N |
=6415083.40 |
||||||||
|
錐環自緊軸向分力 N |
=410468.69 |
||||||||
|
錐環回彈力的軸向分力 N |
783783.41 |
||||||||
|
螺
栓 |
螺栓受力 N |
操作 |
7609335.50 |
||||||
|
預緊 |
4114949.74 |
||||||||
|
操作狀態下螺栓作用環面等效壓力 PL |
56.07 |
MPa |
|||||||
|
預緊狀態下螺栓作用環面等效壓力 PLY |
30.32 |
MPa |
|||||||
7.Ω焊接環的載荷計算（包括卡箍部分的載荷）
圖13：Ω焊接環的載荷計算（包括卡箍部分的載荷）界面
8.其他---移動式容器部分的計算（含重力等效壓力）
圖14：其他---移動式容器部分的計算（含重力等效壓力）界面
下載方法：
邀請兩位朋友，同事，同學關注本信息后，在信息中輸入關鍵詞“分析載荷軟件”，即可獲得軟件下載地址。
分析設計的載荷計算軟件鏈接：https://pan.baidu.com/s/1UV5Q8ml7_NMoFrWgHgkPyA
提示：本軟件為綠色軟件，如果出現360報錯，請先關閉360后再下載。
