雙錐密封具有優良的綜合性能，是一種在高壓容器中廣泛使用的密封結構。GB 150.3-2011對雙錐環的密封結構有很詳細的介紹。

雙錐密封在GB150的2011版和98版相比有2個非常重要的改動。

1.雙錐密封結構的內直徑從400~2000mm調整為400~3200mm。

2.徑向間隙的取值范圍從g=(0.1%~0.15%)D1調整為g=(0.075%~0.125%)D1

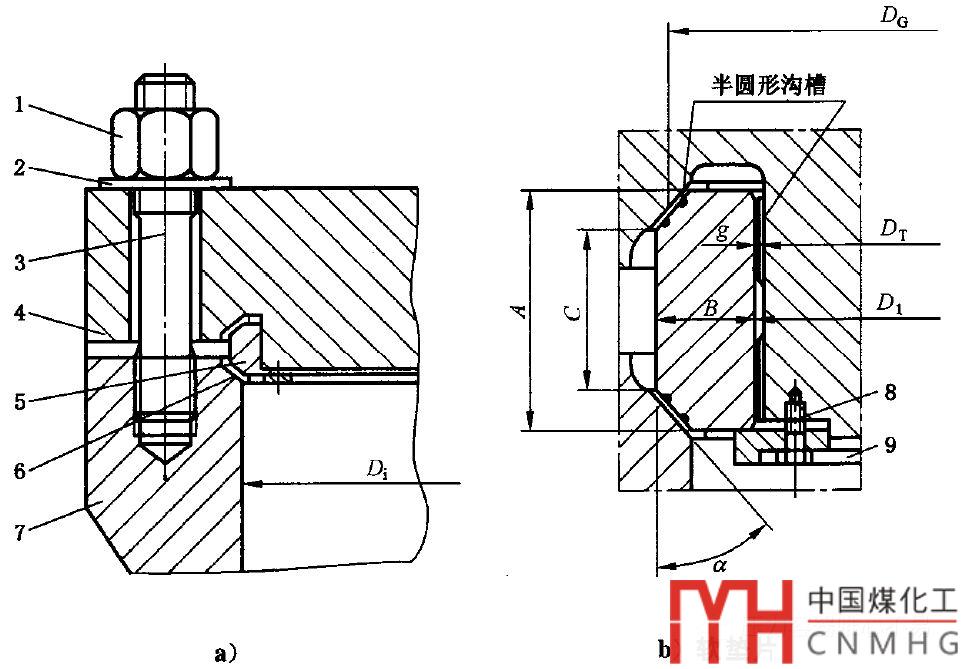

GB/T 150.3-2011在表C.6中對雙錐環結構尺寸進行了推薦。按照不同直徑，不同的壓力，ABCD1的尺寸進行了規定，作為結構設計的參考是非常有意義的。

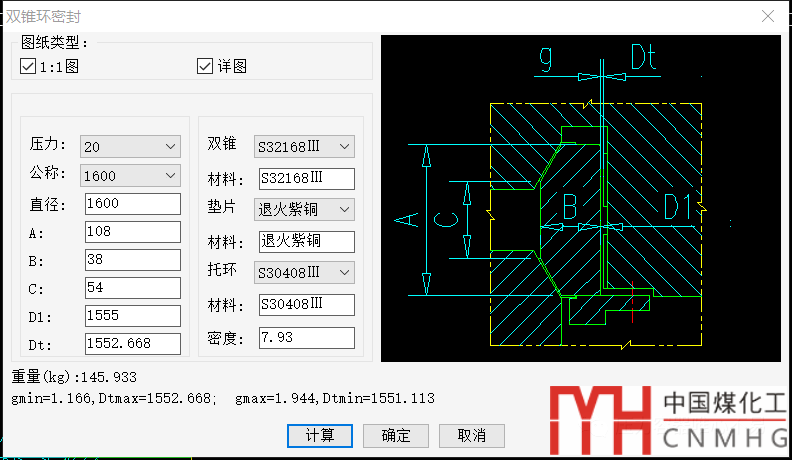

為了加快其畫圖速度，VCAD對此表進行了一些參數化畫圖，可以自動生成1:1圖紙和幾張A3的制造加工圖。

gmin和gmax的具體取值可以參照GB150的標準釋義。

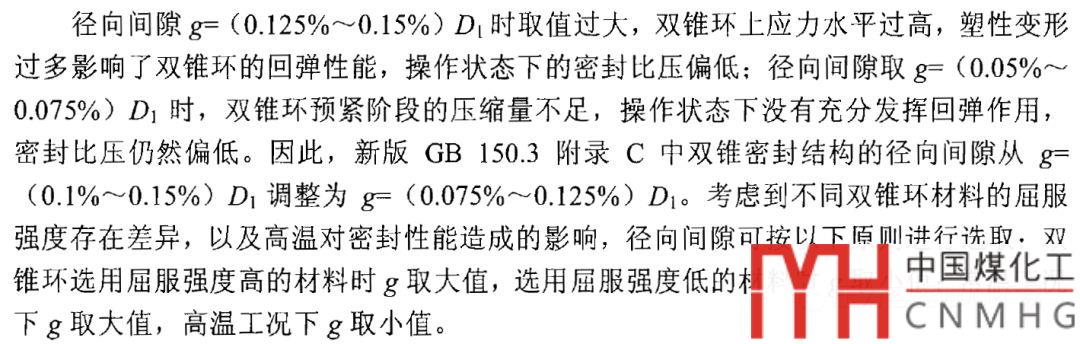

雙錐環選用屈服強度高的材料時g取大值，選用屈服強度低的材料時g取小值；常溫工況下g取大值，高溫工況下g取小值。

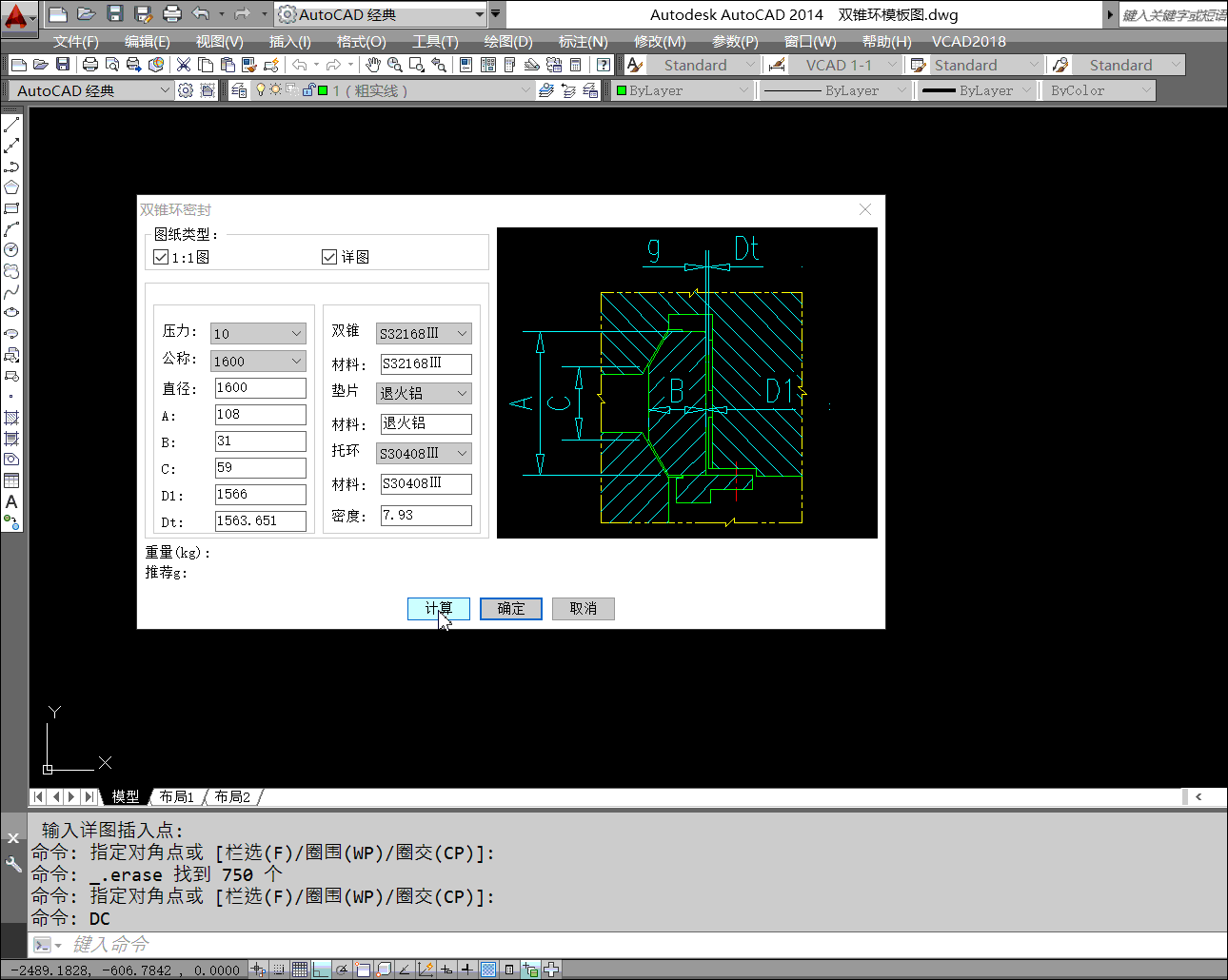

其效果如下圖：
