大直徑平底負壓容器優化設計

荊志敏

（湖南化工醫藥設計院，湖南長沙 410021）

摘要：通過對大直徑平底負壓容器平底板的設計計算，提出了對平底板采取加強措施，從而減薄平底板計算厚度的方法。該容器在實際生產過程中性能可靠、穩定，對類似設備設計具有借鑒意義。

關鍵詞：負壓容器；大直徑；平底板；設計

工業上常使溶液在真空下蒸發以降低溶液的沸點^[1]。在貴州某復合肥項目中，閃蒸室采用的就是真空蒸發技術。85℃原料料漿通過進料口進入設備，在負壓的閃蒸室中，形成的飽和水蒸汽通過閃蒸室頂部分離出去，從而達到濃縮原料料漿的目的。

1. 閃蒸室主要設計數據及分析

閃蒸室的筒體為變徑帶錐殼結構，尺寸為DN5800/DN6600×11617mm，殼體材質：Q245R，平底板材質：Q345R。主要設計數據見表1，設備結構如圖1所示。

表1 蒸發室設計數據

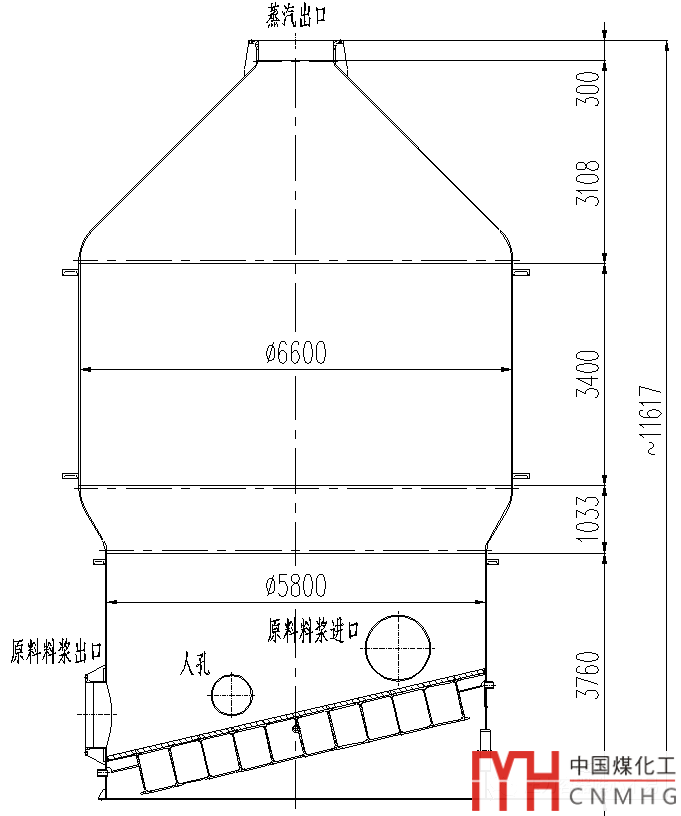

圖1 閃蒸室結構

為了方便原料料漿進入閃蒸室后，能順利流出設備內部，因此閃蒸室下部采用了平板傾斜結構。

工作狀況下，平底板受力分析為：-0.067MPa負壓，平底板自重力，物料質量產生的壓應力。按保守考慮，平底板計算應力取設計壓力-0.1MPa。

由GB150.1~150.4-2011^[2]式5-33可得平底板計算厚度為77.05mm，K取值0.3，平底板進行了100%射線檢測，φ取值1.0。分析計算結果可以得出，5800mm直徑，名義厚度78mm的平底板加工難度將會非常大、底板平面度難以保證、如此之重的底板安裝施工難度也將很大。

在工作壓力、設備直徑、選用底板型式不變的情況下，只有采用優化設計，采用加強平底板得以減薄平底板厚度的方法，方能得到更為合理的設計結構。

2. 底板加強模型

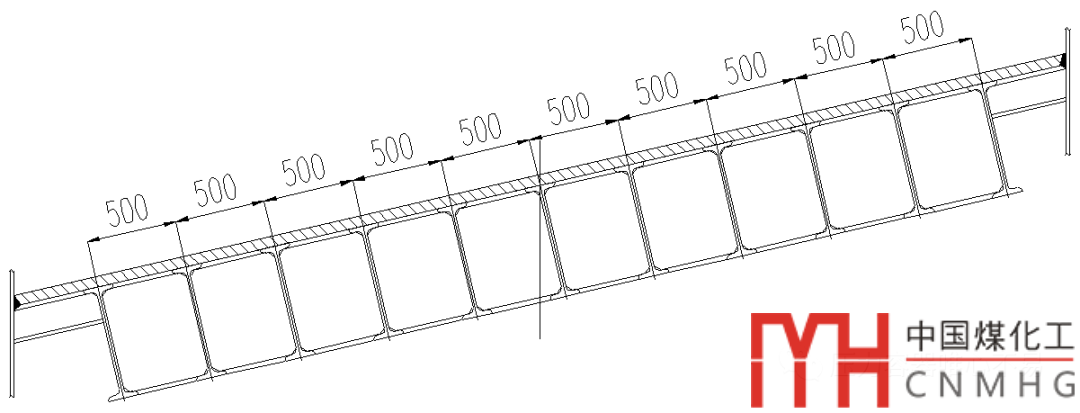

平底板加強筋如圖2所示。

圖2 平底板剖視圖

2.1平底板剛度

因?yàn)槠降装迮c加強工字鋼焊接在一起的，可以計算平底板加強工字鋼剛度，將其控制在安全范圍，即平底板也安全。

穿過中心線處工字梁最長，在相同壓力下，為撓度最大的一根工字梁。設計中選擇該工字梁計算。由以上數據得知，設計壓力為-0.1MPa，作用力方向豎直向上；物料重力、平底板重力，作用力方向豎直向下。為簡化計算，僅考慮設計壓力-0.1MPa，且這樣考慮是偏保守的。

2.1.1工字梁強度

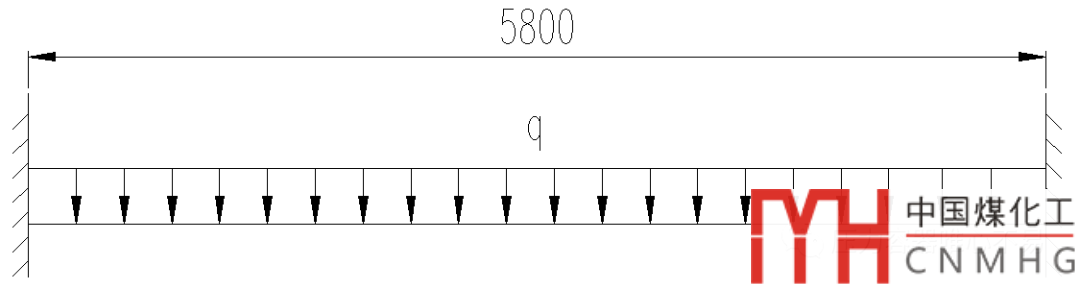

工字梁受力簡圖見圖3，

圖3 工字梁受力圖

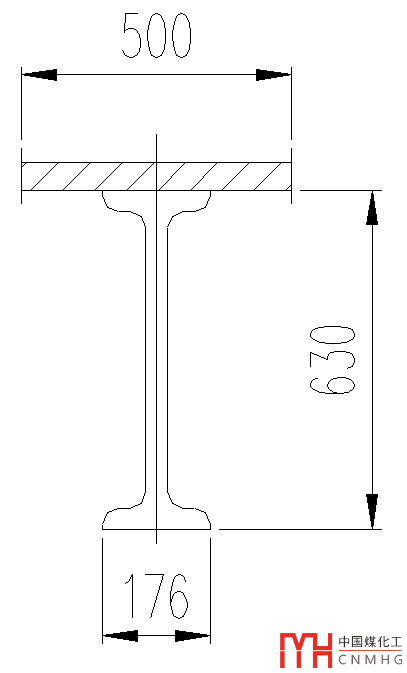

工字梁剖面圖見圖4。

圖4 工字梁剖面圖

工字梁受力計算如下：

主梁受力為：

主梁最大彎矩：

將F=2.9x10e5N,l=5.8m帶入（1）式，得Mmax=7000Nm

工字梁材質選Q235A，查NB/T47003.1-2009《鋼制焊接常壓容器》^[4]中P14頁。得85℃時，Q235A需用應力[σ]^85℃=126MPa。

因此，工字梁最小抗彎截面模數：

查《機械設計手冊》^[3]中P551頁，得30a#工字鋼抗彎截面模數為：

，即選用30a#工字鋼滿足計算強度要求。

2.1.2工字梁剛度

如圖3所示，均布載荷：

主梁最大撓度：

式中q=5100kg/m, l=5.8m，Q235A工字梁彈性模量：E=197000MPa，查《機械設計手冊》^[3]中P551頁，得30a#工字鋼截面軸慣性矩為：J=11075.5cm4。將數據帶入（2）式，得，

撓度安全。

由以上計算得知，工字梁的強度與撓度均在安全范圍之內。由于底板是由工字梁支撐的，因此，底板剛度是安全的。

2.2平底板強度

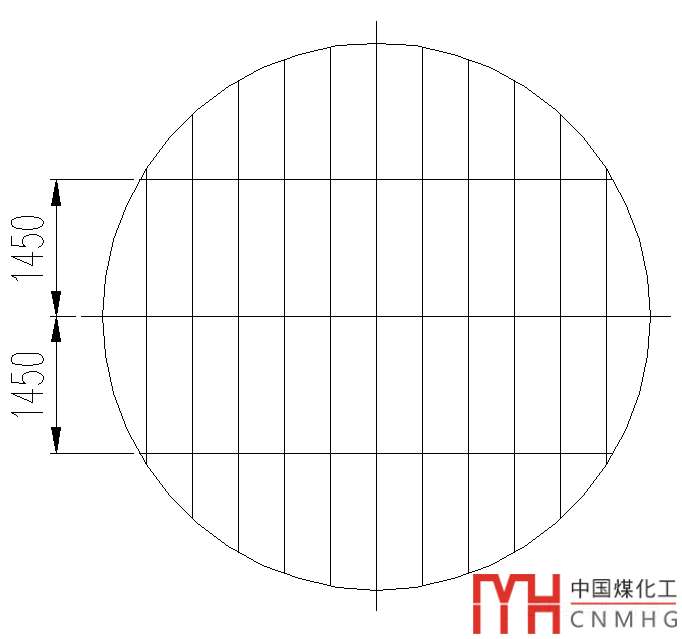

平底板支撐工字梁布置簡圖見圖5。

圖5 平底板支撐梁布置簡圖

從圖5可以看出，平底板被支撐工字梁分割成若干個受支撐區域，并且從平底板剛度計算中得知工字梁有足夠的支撐強度。

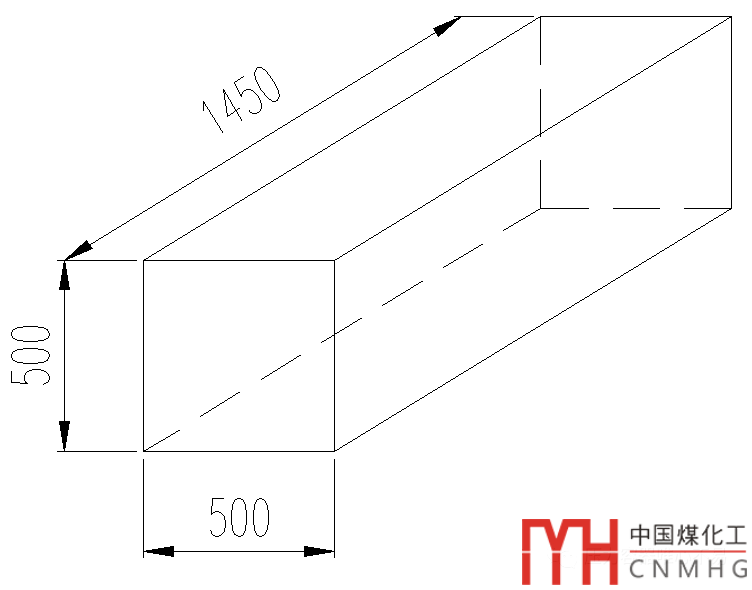

將被工字梁所分割的小區域單獨建模成圖6所示計算模型，即矩形容器計算模型。矩形容器按0.1MPa內壓考慮。

圖6 平底板計算模型

運用化工設備設計計算軟件SW6-2011^[5]矩形容器進行計算，輸入相應參數，計算結果見表2矩形容器計算。

表2 矩形容器計算

由表2可以看出長邊板計算厚度為17.0mm，建模中將平底板等效為長邊板的模型。因此，平底板計算厚度可以等效為17.0mm。考慮到腐蝕裕度1mm及其它綜合因素，最終將平底板名義厚度確定為22mm，且這樣考慮是偏安全的。

2.3平底板設計

在本工程中蒸發室底板設計最終形式是，平底板選用Q345R熱軋板，名義厚度為22mm；采用30a#工字鋼支撐梁按圖5所示進行加強。

3. 結束語

（1）大直徑平底負壓容器的平底板不采用加強方式設計，需要的平底板壁厚通常會很厚。由此會給焊接及安裝施工帶來很大的難度，焊接及安裝施工質量也難以保證。

（2）在能滿足化工工藝及制造工藝條件下，采用優化結構設計不但能降低施工難度，而且也會節約施工方面的成本，設備結構也會更加緊湊合理。

（3）目前該項目已順利投產，經過實際檢驗，本設備運行正常和可靠，性能穩定。對在其它項目中類似設備設計具有借鑒意義。

參考文獻

[1]譚天恩，麥本熙，丁惠華.化工原理[M].北京：化學工業出版社，2006，294.

[2]GB150.1~150.4-2011，壓力容器[S].

[3]機械設計手冊聯合編寫編組.機械設計手冊[M].北京：化學工業出版社，1987.

[4]NB/T47003.1-2009，鋼制焊接常壓容器[S].

[5]全國化工設備設計中心站，SW6-2011.
