一般的塔式容器按照NB/T 47041-2014設計，校核設備在各種工況下，各種載荷（內外壓、風、地震載荷等）作用下的各個危險截面的應力水平，計算塔頂部的撓度值，并將其控制在一定的許用范圍。采用SW6軟件能非常方便快速的完成常規塔的設計。在化工裝備中，還有許多放置在框架結構之中的含導向支架的細長塔。由于塔身細長，所以設備的風、地震載荷產生的彎矩和撓度較大，設備筒節的抗彎模量與壁厚為線性關系，慣性矩與壁厚近似線性關系，即加厚設備厚度對于提高筒體的抗彎性能，降低撓度效果非常不明顯, 在風和地震控制的細長塔，需要將下部筒節加厚到非常厚才能滿足要求。例如在某項目中，由內壓所需要的計算厚度為8mm，而為了滿足彎矩和撓度要求筒體厚度需要增加到34mm。

如果細長塔放置在框架結構之中，設備自重、內外壓等產生的軸向、周向載荷由設備承受，而一部分風和地震載荷可以通過導向支架將傳遞給框架承擔。導向支架限位裝置只允許塔體在軸向自由伸縮，限制了徑向擺動，降低了風、地震載荷產生的彎矩和撓度，使設備受力大為改善。

目前對帶導向支架的塔設備沒有成熟的方法，有人采用有限元做塔器整體分析，缺點是無法完全模擬風和地震等各種工況，計算耗時長，精度低，對人員要求非常高,每個設計人員得到的結果都不同。有人采用公式推導法計算彎矩和撓度，優點是可參照塔設備進行推導，模型一致。缺點是推導太復雜，對于不變徑的一個導向的設備勉強可用，多個導向公式推導非常困難。也有降低或者不考慮風載荷來計算的，偏冒進。本文將介紹一種考慮導向支架的影響的塔設備的計算方法，既充分考慮導向的支撐作用，計算的復雜度又不高，工程應用比較方便。

1帶導向裝置的細長塔計算方法

1.1計算原理

本計算方法的流程詳見圖1，本計算方法最大限度利用SW6自動生成的計算書，在此計算書的基礎上，通過修改實際最大風彎矩地震彎矩，重新評定各個截面的應力水平。

其計算的核心是計算帶導向時的風彎矩和地震彎矩。計算模型是一個超靜定結構，求解非常困難。而這個問題用有限元梁?jiǎn)卧獊?lái)求是非常簡單的。將計算各個截面的彎矩的問題轉換成計算有限元梁模型的各個段內部單元最大的彎矩值，即圖1中的步驟C。

為了使有限元模型等效于實際計算模型，可按如下方法實施:

1. 塔器計算模型的每個危險截面處等效于有限元模型的節點處。

2. 塔器計算規范中將每段筒節的最高處的風壓作為整段的均布風載荷。設第i段的順風向水平風力為Pi，此段的長度為L(zhǎng)i，則在此段上施加均布載荷Pi/Li。有限元風載荷施加與規范一致。

3. 塔器計算規范中將每段筒節的水平地震力F1k從重心處移動到每節的最高處，有限元地震載荷施加比規范保守。

4. 將塔裙座底板按照固支計算，與模型一致。在導向處施加uy=0的位移約束。

圖1：計算流程

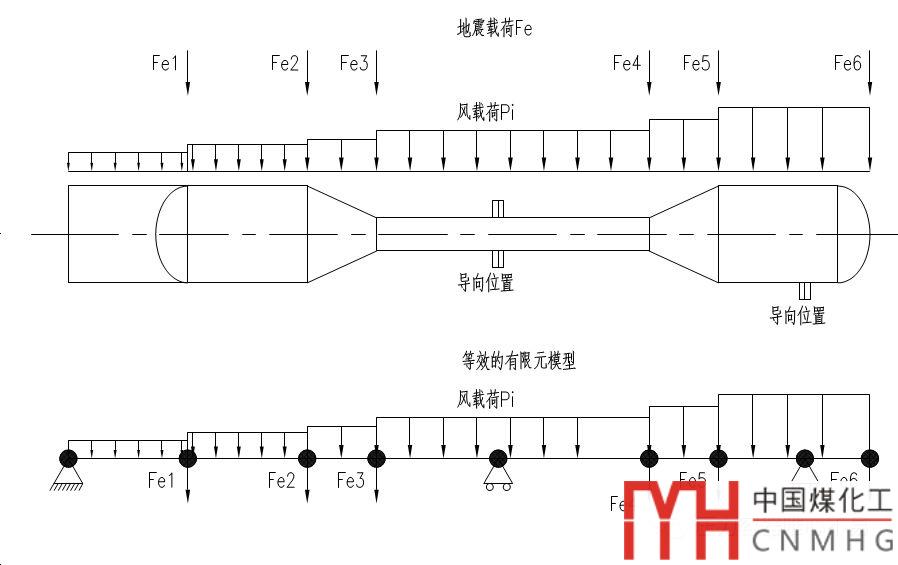

模型的轉換示意圖見圖2。

1.2從計算書中提取風和地震載荷

風和地震載荷有兩種方法計算。一種是按照規范的要求，每一段筒節單獨計算，缺點是比較繁瑣、容易出錯。為了使計算更全面，推薦從計算書中提取風載荷和地震載荷。不過SW6的計算書結果中沒有每段風載荷水平推力的值，只有各個截面風彎矩的值，所以需要進行一些轉化。我們知道不考慮橫向風載荷時任意截面處的風彎矩按照NB/T47041-2014的式（35）來計算。

將上面各式分別相減得：

寫成矩陣形式為

式3轉化成簡寫形式[L][P]=[ΔMw]。已知[L] 和[ΔMw]，可解方程得[P]= [L]-1 [ΔMw]。 矩陣的逆[L]-1，可以通過EXCEL自動求解。先將矩陣[L]輸入表格內，然后用minverse求得矩陣的逆[L]-1，再將[L]-1與[ΔMw]用函數mmult做矩陣相乘，則可得到[P]，即各個段筒節的風載荷水平推力。將水平推力除以筒節長，可得各段的單位長度上均布風壓值

不帶導向的自支撐式塔計算時，風載荷被當做多段均布載荷分布在懸臂梁上，當H/D>15且H>30m時，還應計算橫向風振?？紤]帶導向支架時，風載荷相當于多段均布載荷分布在簡支梁上。由理論推導可知，當考慮橫向風振時，簡支梁的自振周期為懸臂梁的自振周期的23%，也就是說當考慮導向作用時，臨界風速將比自支撐塔提高4.37倍,所以一般情況下均不需要考慮塔式容器的共振以及共振彎矩。

所以當SW6的計算書得到當組合風彎矩值由橫向風載荷控制時，由于有導向的作用，塔器的遠離共振周期，實際橫向風載荷小于SW6計算的橫向風載荷. 再通過將各截面的組合風彎矩從上到下逐步增加的偏保守算法得到水平推力[P]，滿足工程應用。

同理可以得各段的地震載荷方程，如下式4：

式4寫成矩陣形式為[L][F]=[ΔMe]，并求得方程的[F]= [L]-1 [ΔMe]。由于細長塔的質量本身不是很大，所以地震載荷一般都比風載荷小得多,決定塔強度的一般都是風載荷。

1.3通過ansys計算各截面處的彎矩和反力

建立與實際模型對應的有限元模型，選用ansys中的beam4梁?jiǎn)卧?。Beam4是一種可用于承受拉、壓、彎、扭的單軸受力單元。這種單元在每個節點上有六個自由度：x、y、z三個方向的線位移和繞x,y,z三個軸的角位移?？捎糜谟?jì)算應力硬化及大變形的問題。相較于Beam3單元，它可計算節點處的彎矩和作用力，非常適合于模擬復雜的梁載荷計算。

塔器計算書中的0-0、A-A、1-1,、2-2、…、導向支架截面、…、n-n等截面轉化為有限元模型的節點1、2、3、…、n+1。通過節點建立梁1、2、3、…、n。梁的實常數可按照各節筒節輸入，如果計算的是節點處的力和彎矩，不關心位移（即撓度），實常數和彈性模量不影響彎矩和反力計算結果。

邊界條件為裙座底板為全約束，在導向支架處施加uy=0，再分別施加風載荷和地震載荷，求解后可獲得塔的各個危險截面上最大的彎矩值以及導向支架處的反力。將新的風彎矩和地震彎矩分別代入原SW6計算書，計算截面處最大的彎矩MmaxI-I，并手動完成后續的計算。

導向處的反力用WRC107校核其對筒體局部的影響，校核合格后，將此載荷提交給結構專業，供其設計校核框架。

1.4計算塔器撓度

細長自支撐式塔的撓度一般都較大。增加導向支架后，塔設備的撓度會降低很多。從上面計算得到的結果可以直接得到塔器的最大撓度值。

2帶導向裝置的細長塔應用舉例

2.1計算案例

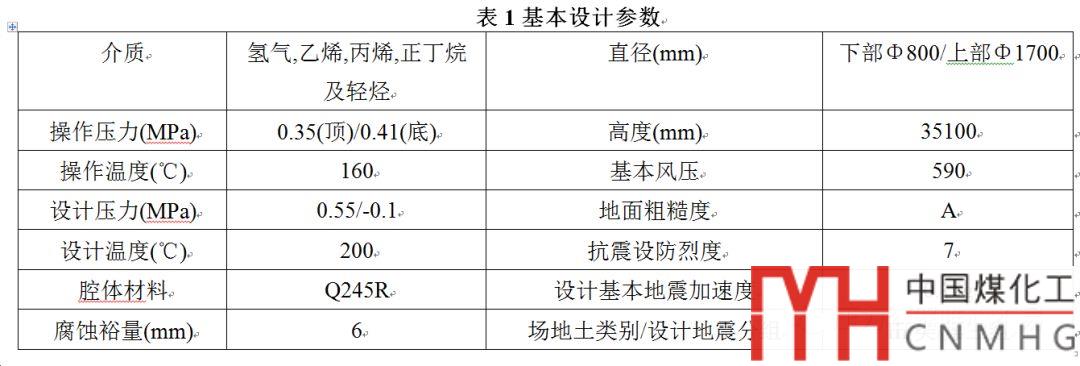

本文以某項目中的循環塔為例加以說明。循環塔的基本設計參數見下表。

原設計不考慮導向支架作用，直徑φ800/φ1800的錐形裙座厚度為42mm,下部直徑φ800的筒體需要34mm厚。

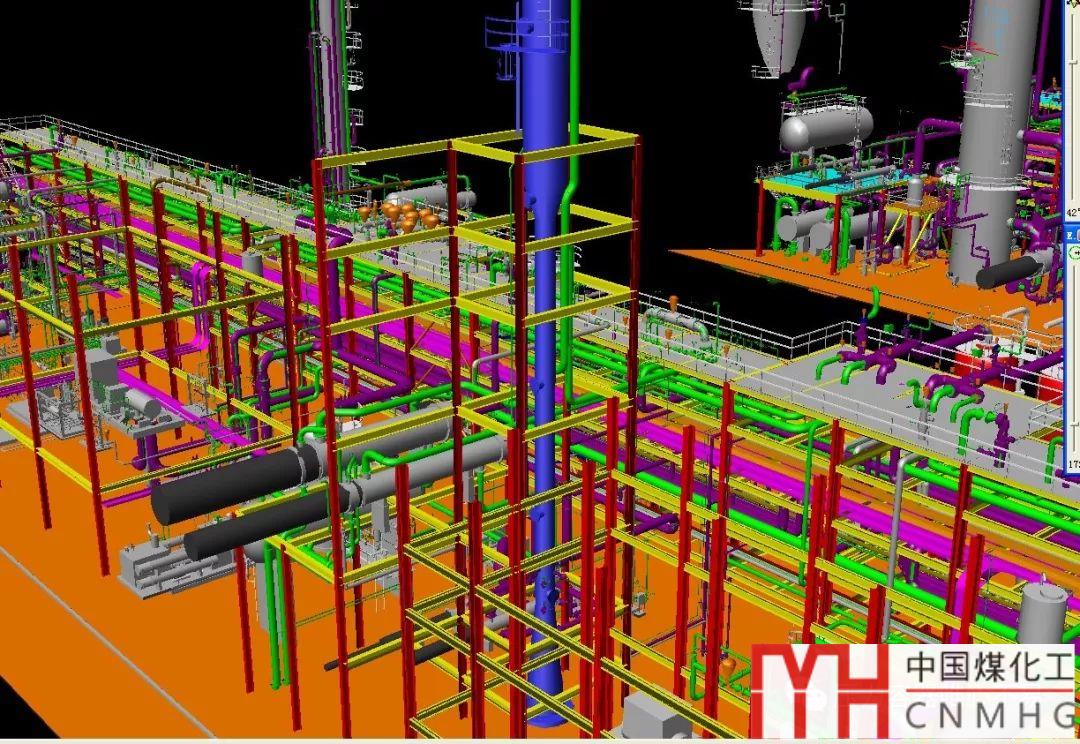

實際上這臺塔在最上面一層框架處有導向支架與結構相連，見圖3。

考慮到下部φ800筒體按照內壓計算厚度為2.09mm，取筒體名義厚度24mm代入SW6計算，并生成SW6計算書，見表2計算參數表。從計算書中可以看到，φ800的筒體下截面處，在操作情況下，彎曲應力引起的軸向力不合格，和軸向最大組合拉、壓應力不合格（見表2第9、11和12行）。

現考慮導向支架的作用。首先可觀察組合彎矩大于順風彎矩，可知SW的計算書考慮了橫風向風振。由上文分析，當考慮導向支架時，實際風彎矩小于計算的橫風向風振彎矩。所以使用表2的第16列的風彎矩差采用了組合風彎矩差。

為了保守起見，實際計算采用的風彎矩差在理論風彎矩差（表2中16行）的基礎上適當放大，記為ΔM'w，見表2第17行。根據上文1.2的方法，求得單位長度上的風載荷（見表2第18行）。同理可求得地震的水平推力。

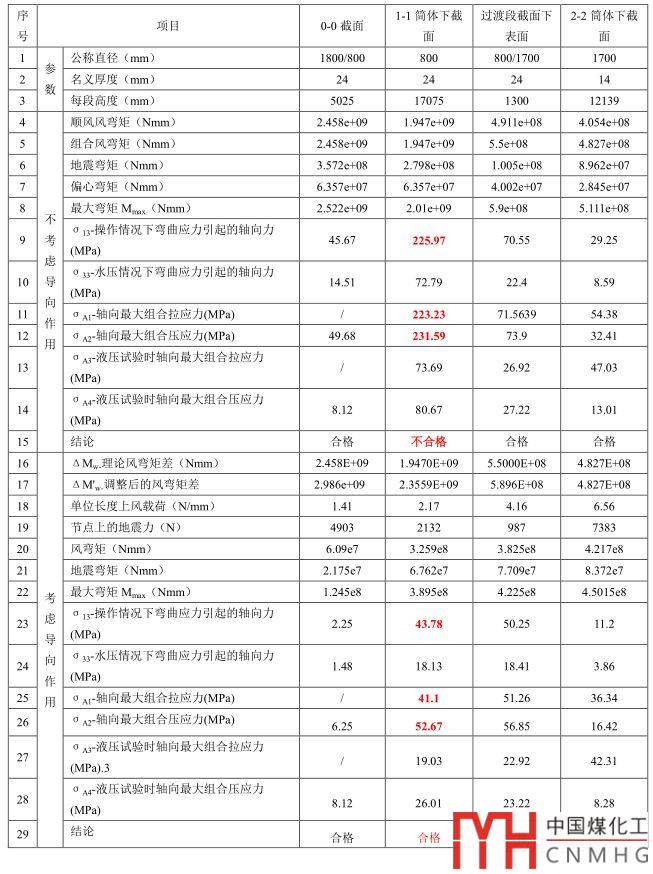

表2:.計算表

2.2 有限元模型計算最大彎矩

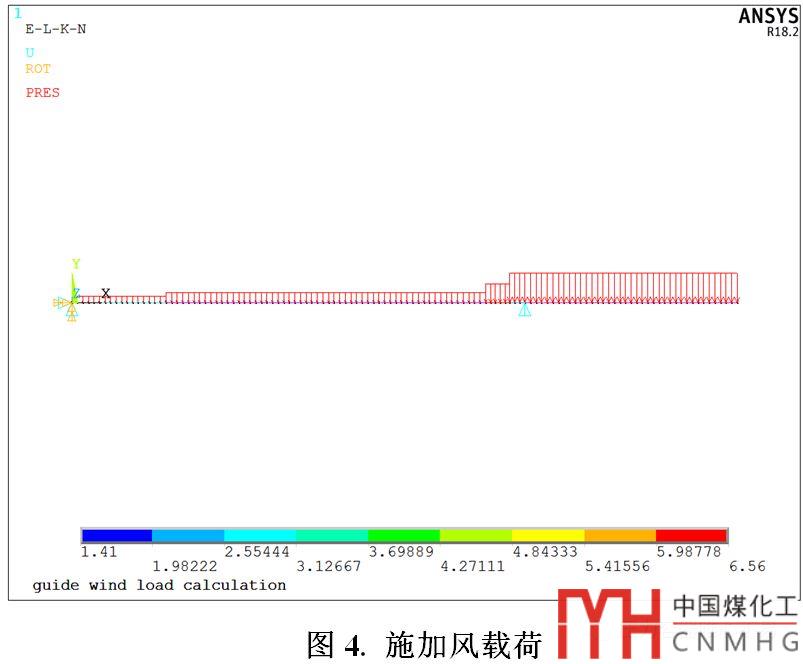

將實際模型轉換為有限元模型，每節上施加的風載荷按照表2第18行的數值，均布在梁上。裙座處施加固定約束，導向處限制UY=0。其加載載荷施加見圖4。

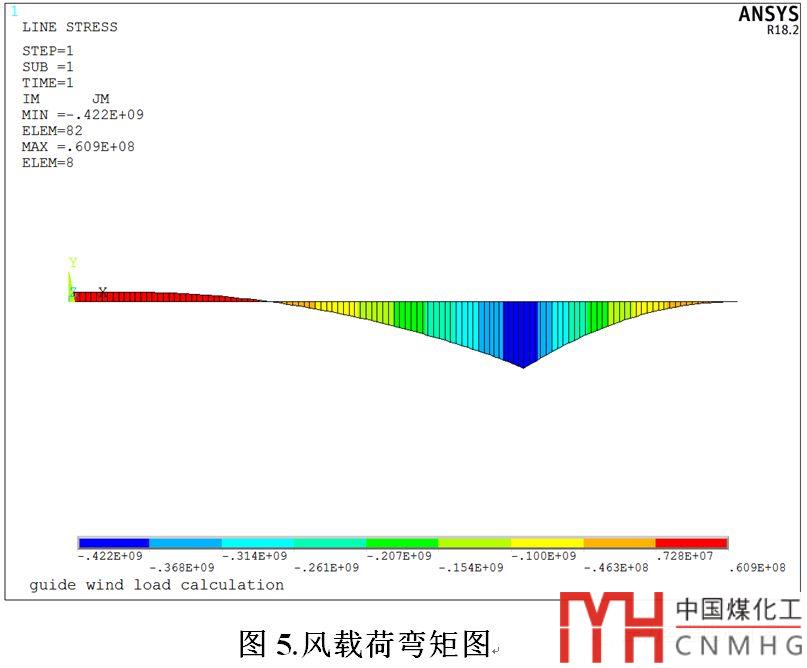

經過運行求解，可得風載荷下塔的彎矩圖，見圖5，由彎矩圖可以看出在導向的位置，彎矩達到最大值4.217E+08Nmm。通過查詢每節上的單元彎矩值，可以得到每段上最大彎矩值。其數值見表2的第20行。

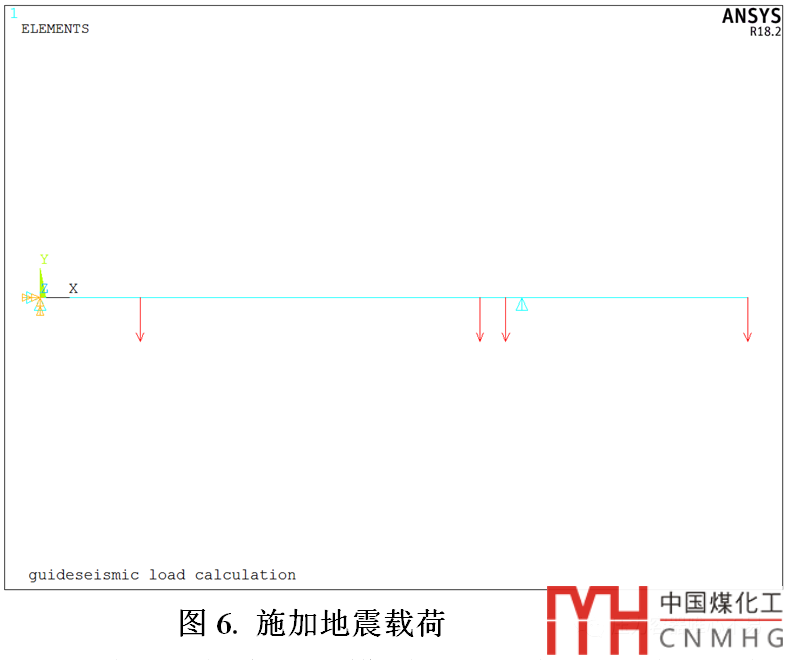

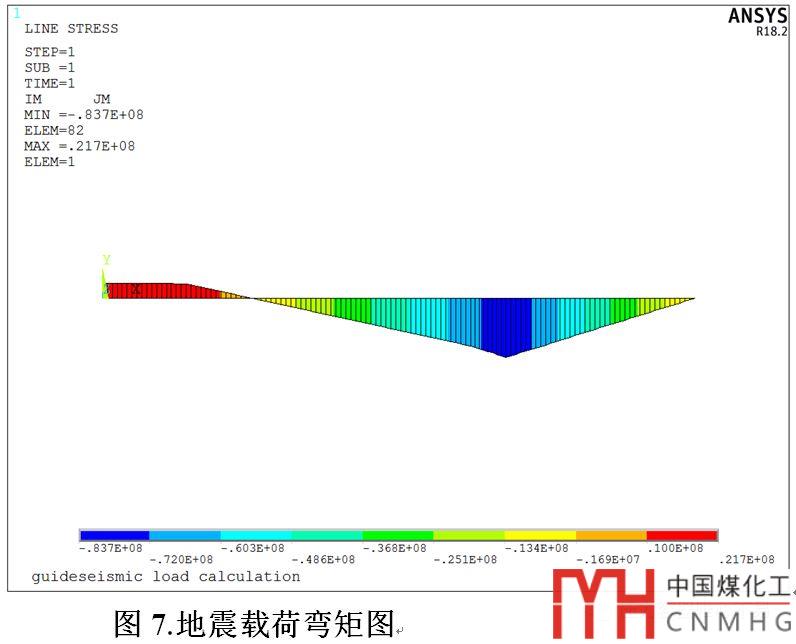

地震載荷的有限元模型見圖，求解地震載荷的計算模型可得地震載荷下塔的彎矩圖，由彎矩圖可以看出在導向的位置，彎矩達到最大值0.298e9Nmm，通過查詢節點彎矩值，可以得到每段上最大彎矩值。其數值見表2的第21行。

然后將風彎矩、地震彎矩和風彎矩其代入到SW6計算書中計算各截面的應力，得到結果，見表2的第23-28行。

將導向處節點處的推力取出來，風載荷對導向的橫推力為72426N，地震載荷對導向的橫推力為8277N。將其值代入SW6，用WRC107模塊計算合格。并將此值返回給結構專業，用以核算框架。

不設置導向支架時操作工況下容器頂部最大撓度為314mm。如果設置導向支架，其最大撓度為46mm，滿足塔撓度控制要求。

2.3結果分析

從表2我們可以看到：

（1）導向?qū)τ诩?xì)長塔的影響不能忽略。對風彎矩來說，下部筒節段考慮導向支架作用時的是不考慮導向支架作用的1/6。由于風彎矩和風彎矩相關的應力成線性關系，所以各個截面的應力值都大大降低。對比σ13-操作情況下彎曲應力引起的軸向力下降為原來的19.4%。經過核算，各個截面的應力值均有大幅下降，最后設備整體校核合格，并有較大的裕量。

（2）導向處的推力由風載荷決定，如果推力過大，可以考慮多加幾個導向支架，分別核算各個導向支架處的推力。

（3）考慮導向后，設備的撓度大幅度降低。

（4）從表2可以看出無論是否考慮導向支架，地震載荷相比風彎矩來說比較小，決定最大彎矩的是風彎矩。所以如果想用公式法計算，為了簡化計算，忽略地震載荷的影響是合理的。

（5）考慮導向支架后，設備φ800筒節厚度由原來的34mm降為24mm，裙座厚度由42mm降低為24mm。設備鋼件重量由原來的31330kg降低到24000kg，可節約大量的材料、制造、安裝等費用。

3 結論

本文通過分析帶導向支架的塔設備的受力模型，在SW6計算書提取風和地震彎矩，通過求矩陣逆運算獲得風和地震載荷，用等效的梁模型求解帶導向支架時的風和地震彎矩，將帶導向支架時的風和地震彎矩代入SW6計算書，校核各個截面的應力水平，進行塔的評定。通過算例比較了不考慮導向支架和考慮導向支架時的差別，并合理的降低設備造價。

(1) 此方法的計算流程清晰明確，計算量小，操作性強，結論可靠。由于采用有限元法求類似梁結構載荷問題非常方便，求解唯一。求解梁結構載荷也可以采用其他結構設計軟件，如PKPM和Staad等軟件，可以獲得相同的結果。對結構沒有限制，適應性強。

(2) 從推導可知計算書中提取風和地震力比較方便，比起手動計算能大幅度提高設計效率。

(3) 增加導向后設備的彎曲應力、水平推力、以及撓度都大幅度下降，能夠降低設備的壁厚，實現制造安裝費用的降低，經濟合理，節能減排。
