一位哲人說過：

設計人員如果打了個噴嚏，肯定是現場有人在罵你。

以下是某些項目中出現的問題：

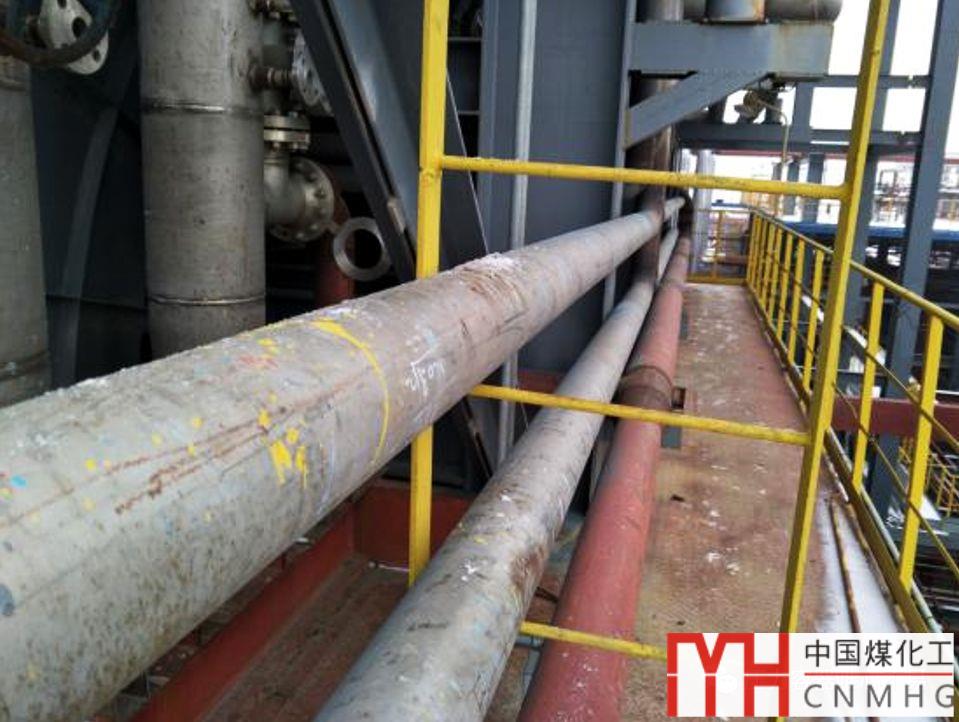

1.加熱爐直爬梯通道處安裝了工藝管線，影響通行，并且有些平臺是單通道；

理論上配管專業應該注意到這個問題，3D模型上很容易分別出來。

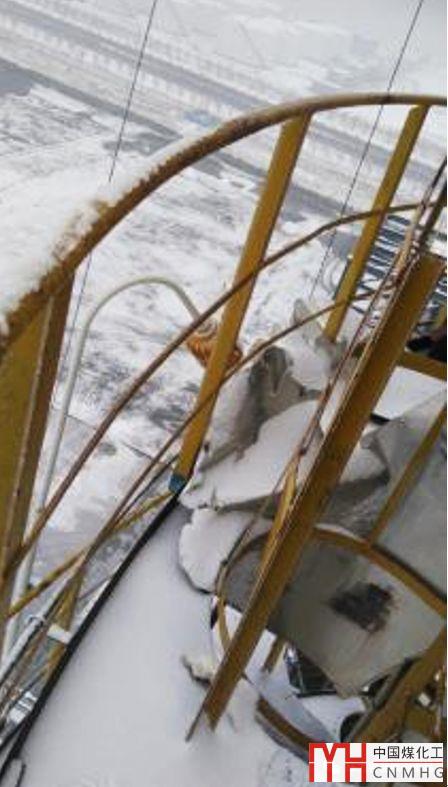

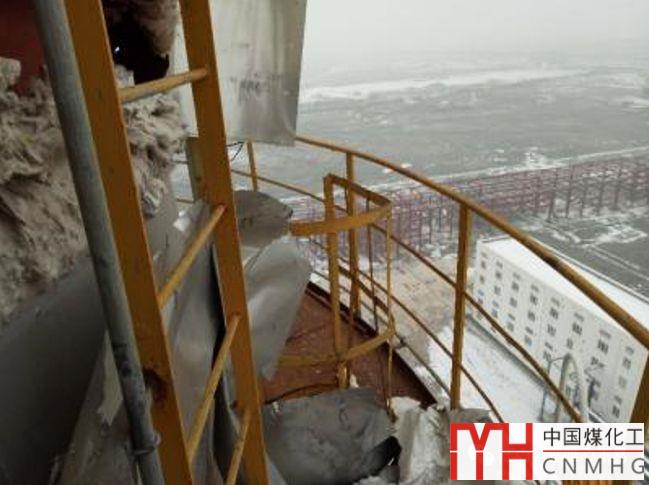

2.常壓塔個別平臺上的直爬梯擋住了通道，通道過窄，通行困難，后期操作不便

直爬梯的護籠應該離平臺2000到2400.太近了，進出不方便，而且影響平臺的通道。

3.人孔中心距平臺大約在1.5米以上，作業人員無法正常進入；

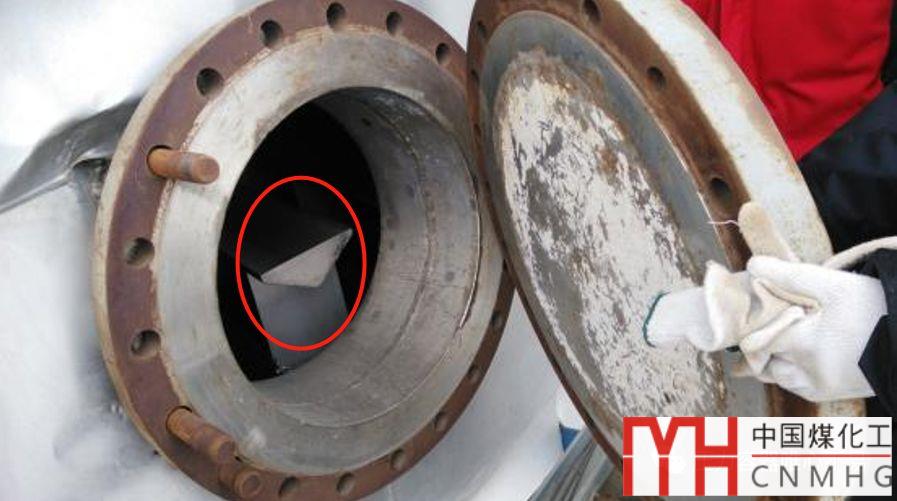

分布器安裝在人孔位置，作業人員無法出入設備；

人孔正對著主梁，且離地面3米多。

這個主要是配管的責任，但是平臺離人孔高度太遠，以及內件布置和人孔的角度是有關系的。設備和配管都能發現這個問題。

有很多次，人孔的開孔位置放在正對著塔盤降液板或者分布器的位置，造成人無法進出。

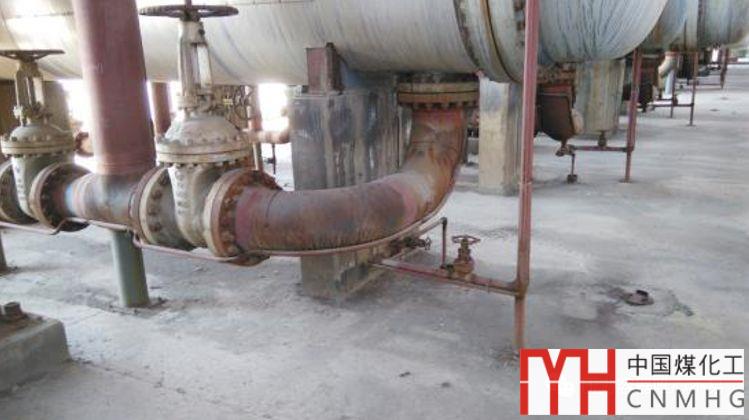

4.設備出入口間距太近，閥門無法安裝；

配管的3D模型需要將閥門一并建上，檢查干涉情況。

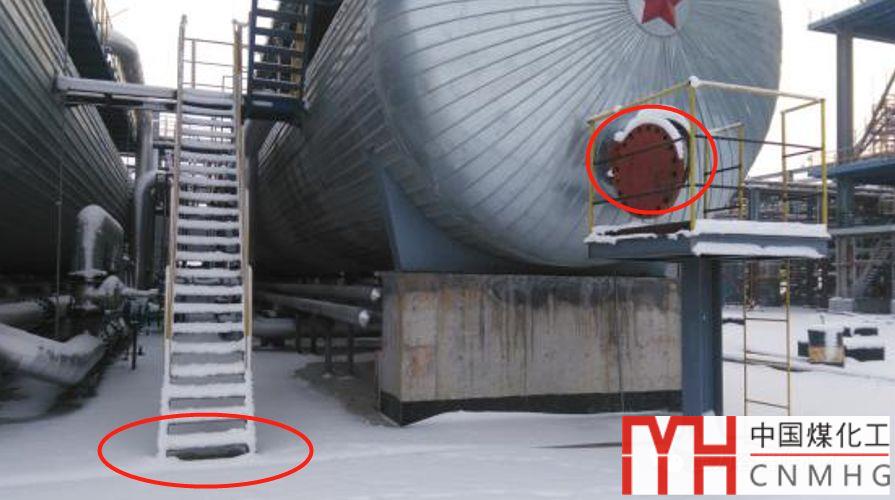

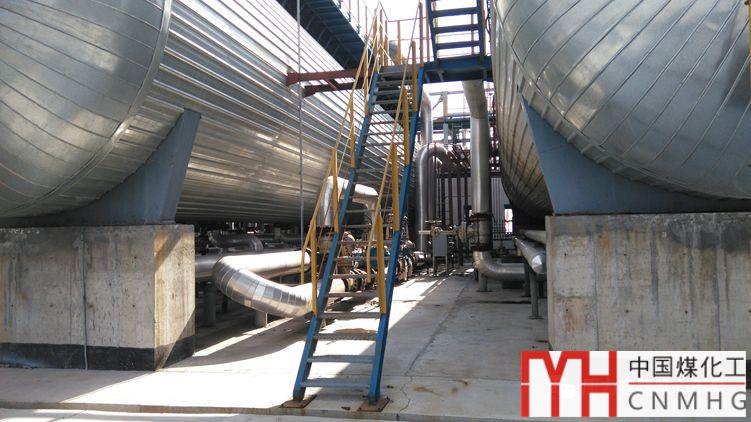

5.電脫鹽罐滑動端安裝了固定走梯，罐內側人孔處沒有把手；

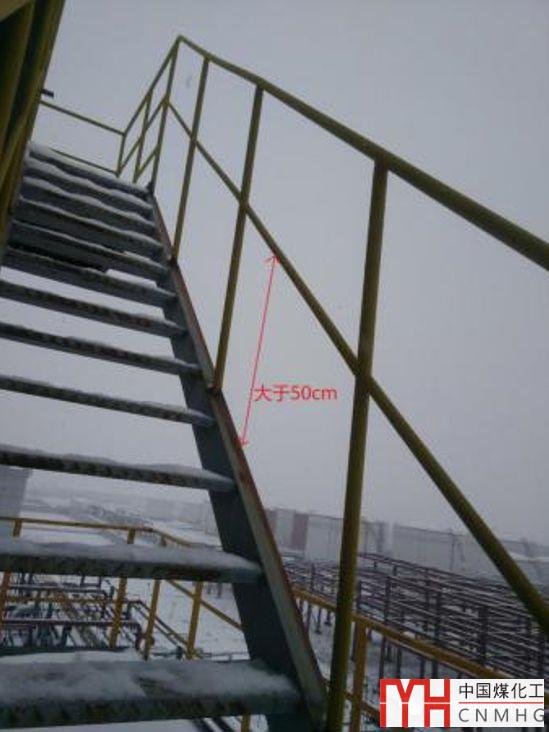

6.小空冷斜體，圍欄間距大于500mm；

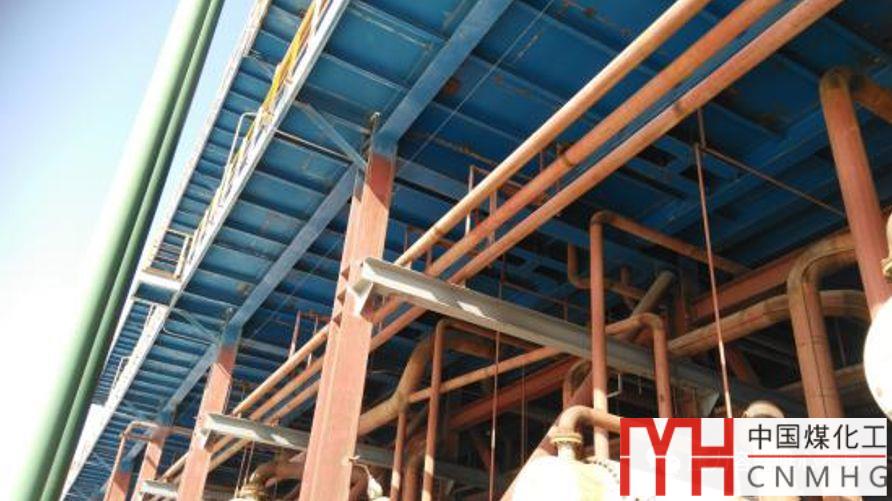

7.常減壓區鋼結構框架的主梁安裝在鋼柱的腹板側。（結構專業）

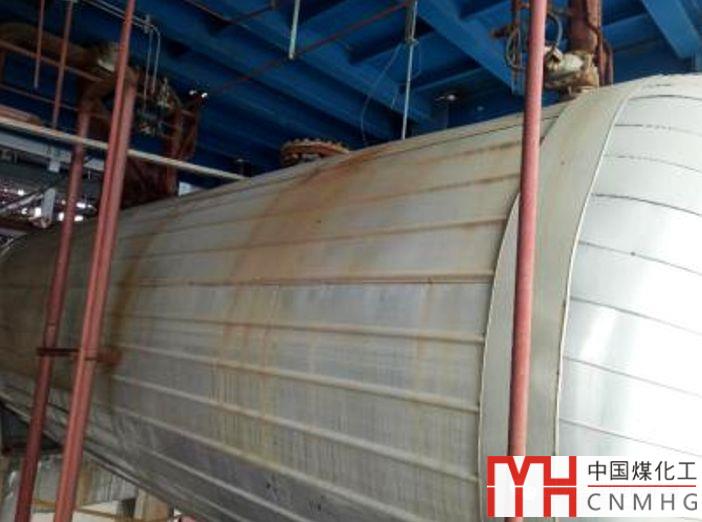

8.設備無平臺、護欄，后期操作不便，存在安全隱患

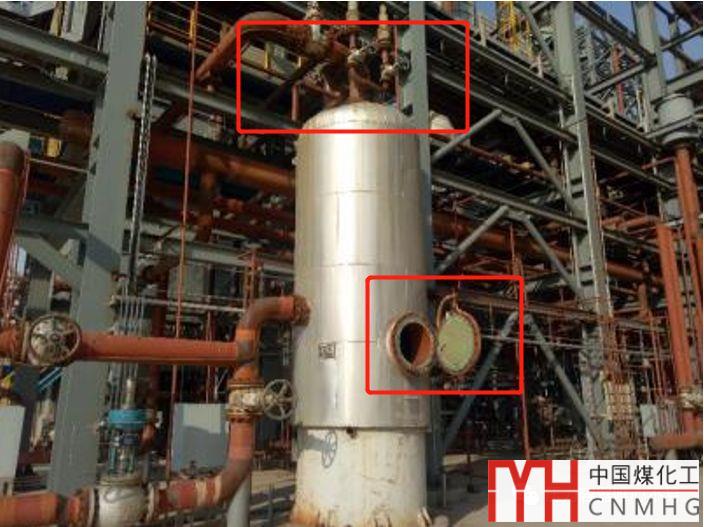

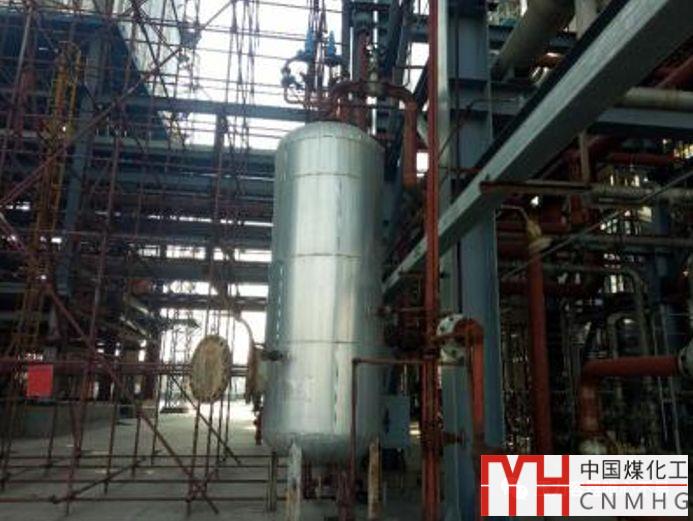

9. 設備無平臺，頂部無法操作，人孔太高，進出不便。

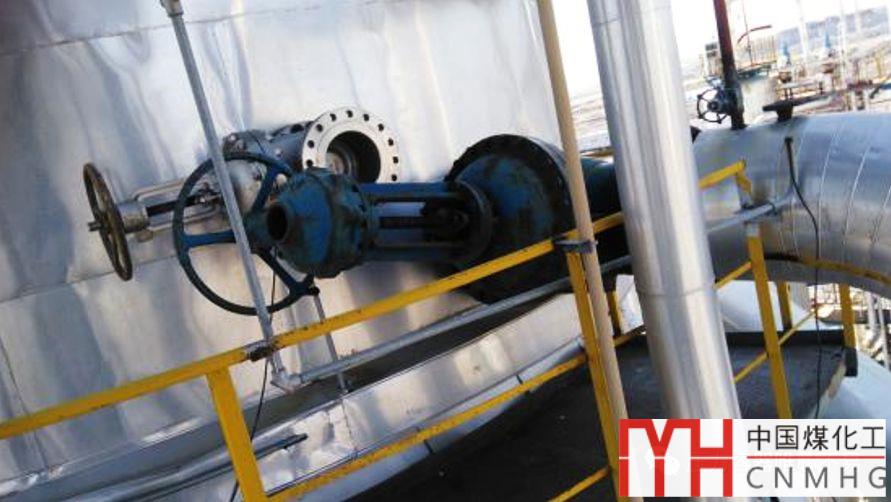

9.塔中部大閥手輪過高，無法操作，且操作時有高空墜落風險

10.球罐清掃口吊柱選不利于關閉人孔；

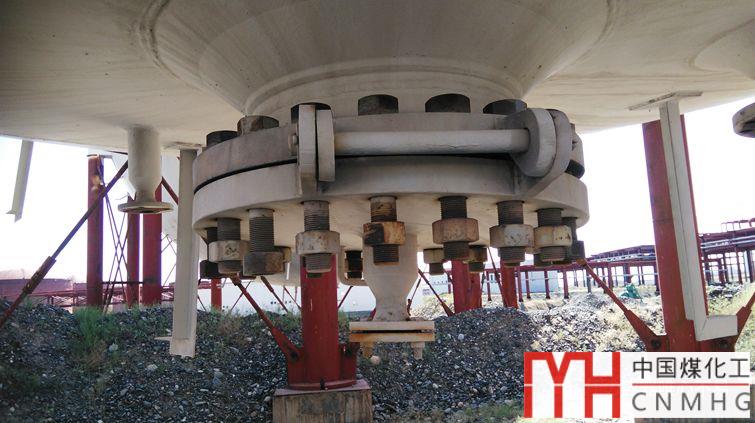

11.球罐排污孔法蘭蓋應選水平轉動的形式，便于檢修

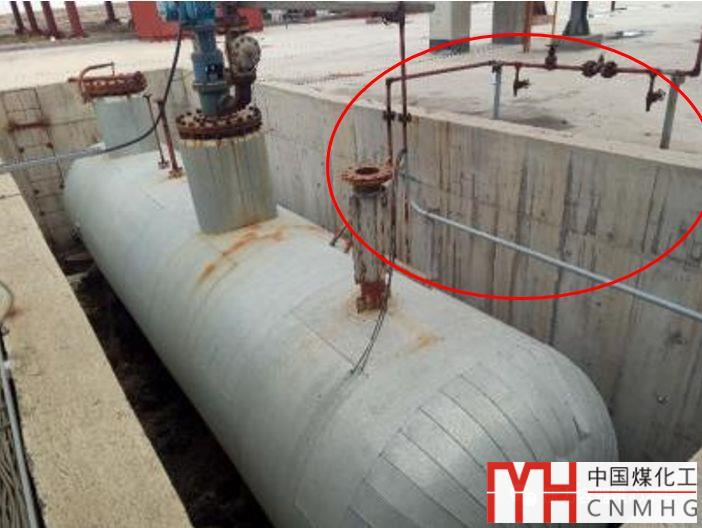

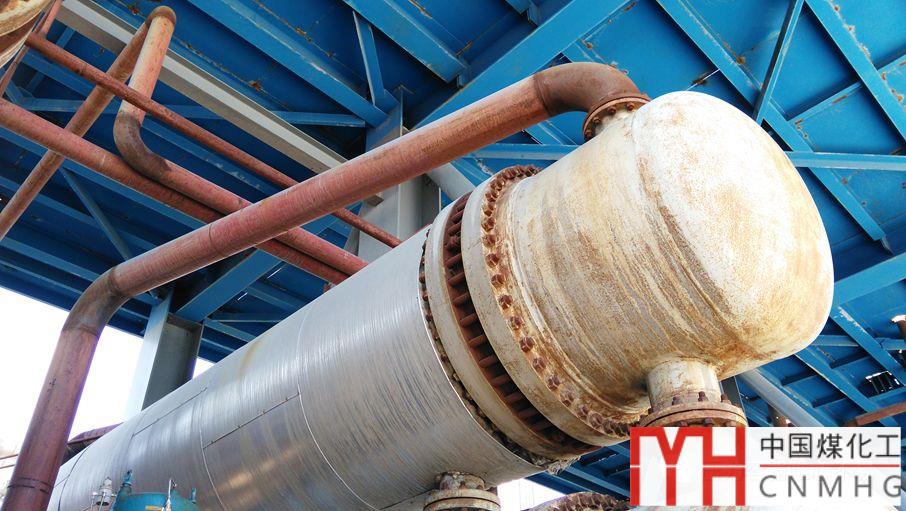

12.設備出入口管線缺支吊架。

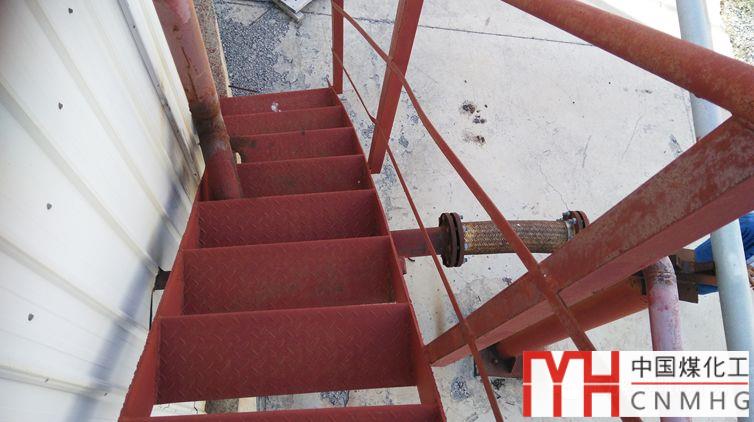

13.梯了寬度小于800mm，不便于操作人員通行?？勺尣浇邮堋?/p>

通道內的消防管線必須整改。成品油罐區消防管道穿過梯子，梯子寬度不是標準寬度。

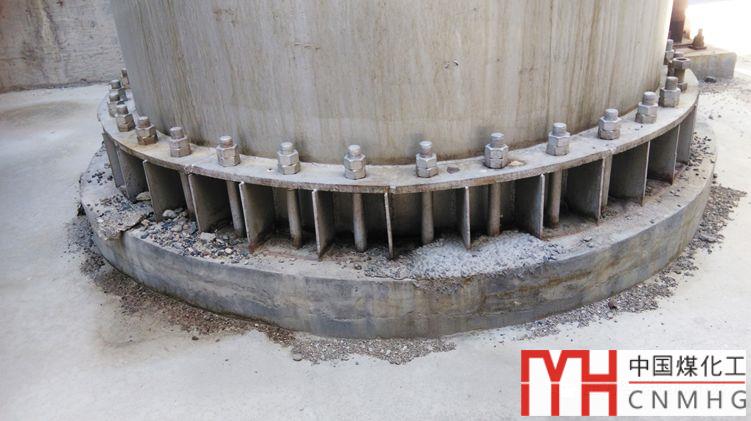

14.煙囪裙座基礎環，用1米長的料拼接，螺栓孔在焊縫上，焊縫中間還夾鋼板；

煙囪不是壓力容器，但是制作起碼也要規范一點，看上去質量非常差。

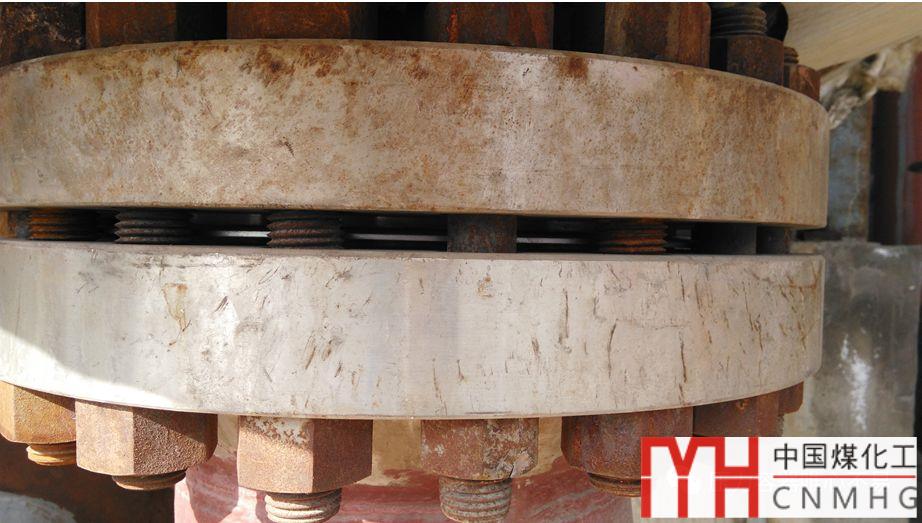

15.同片法蘭螺栓用多個型號

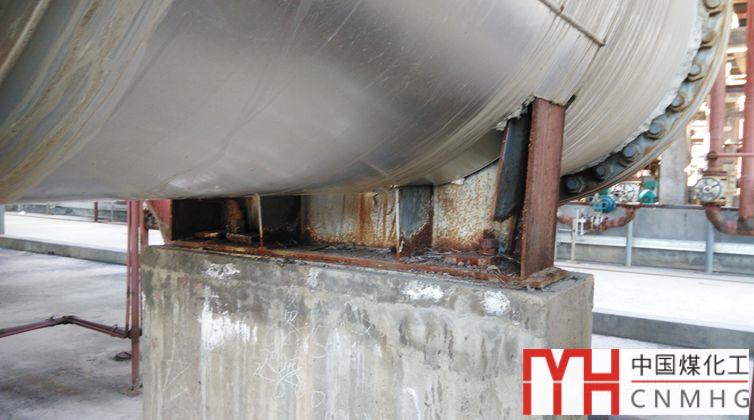

16. 換熱器鞍座制作尺寸與基礎不吻合；

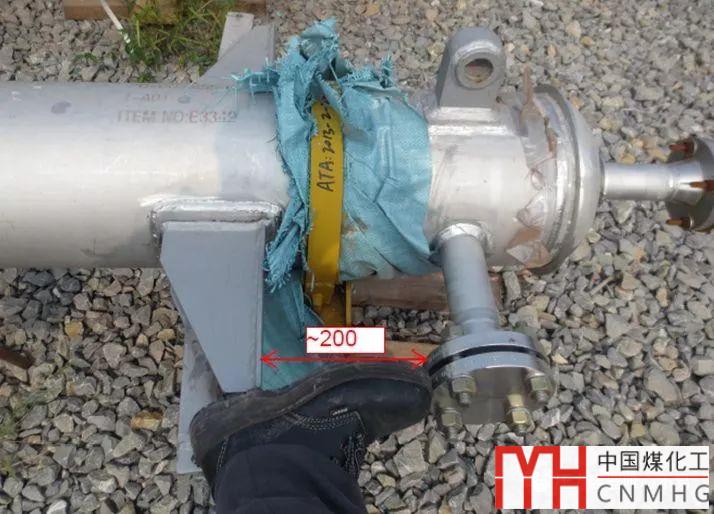

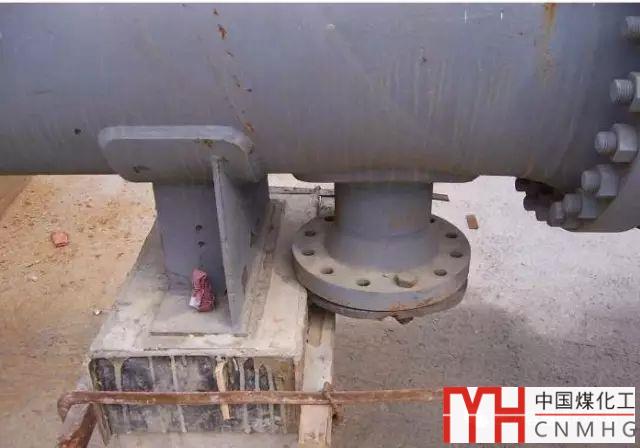

17.鞍座與臨近接管位置過程中預留位置過小，造成接管在配管過程中與鞍座土建基礎相碰.

土建的承臺一般比支座的寬度要寬。接管如果離鞍座很近，雖然焊縫不碰，但是可能法蘭無法配對安裝。

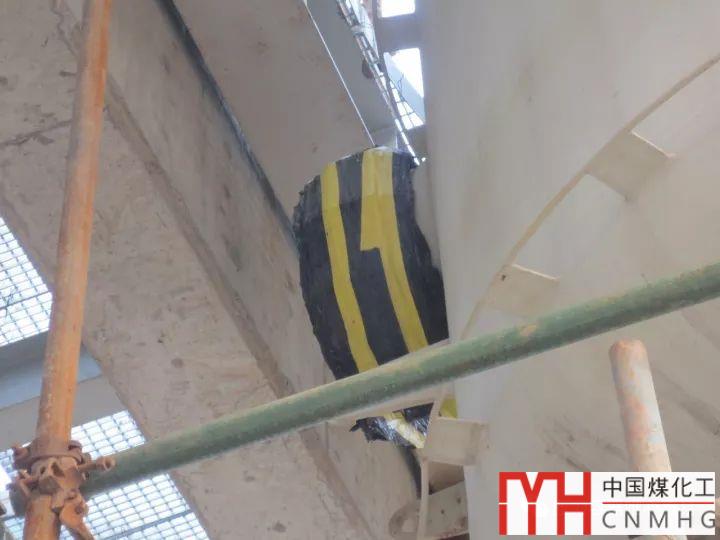

18.現場倉庫中發現接管與耳座非常接近，之后提醒配管，發現梁與下面接管相碰，在模型審查中遺漏了此處。后通過更換較小的鋼結構梁解決問題。

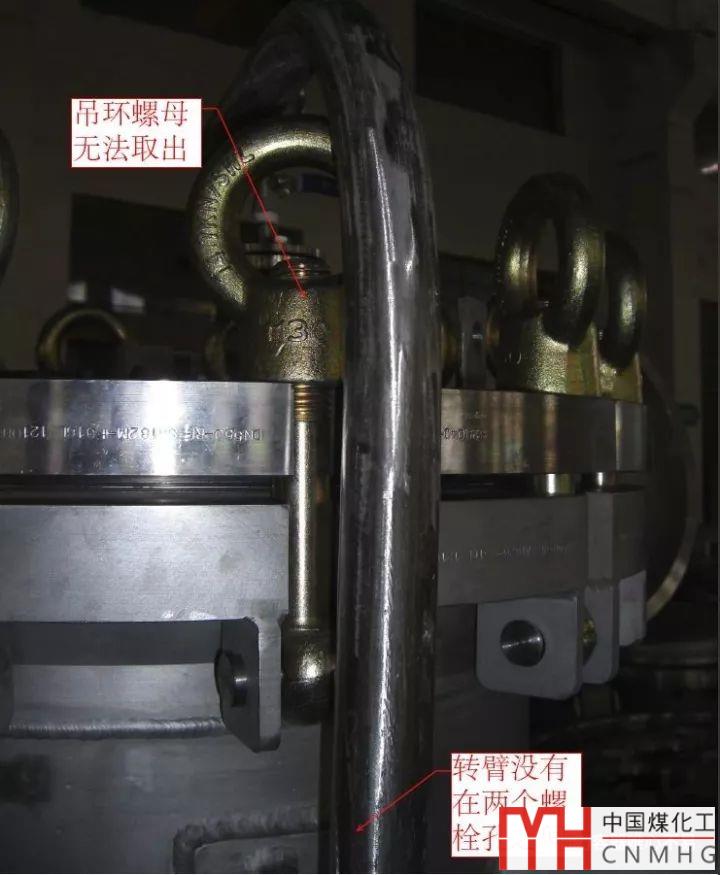

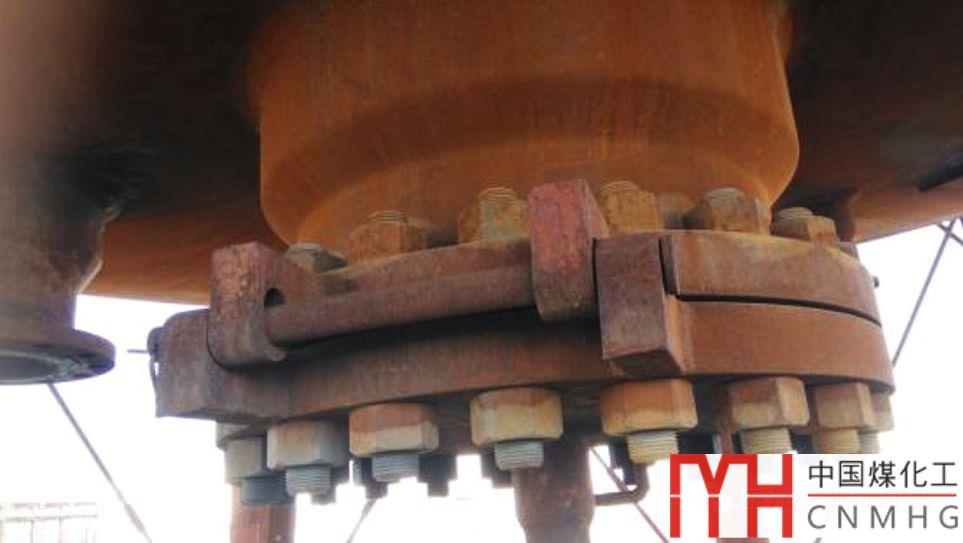

19. 快開人孔，試壓完成了，結果法蘭蓋無法打開。

因?yàn)楣と撕?ldquo;聰明”，知道裝完吊環螺母再裝轉臂，然后再水壓，能達到圖紙所需要的狀態?？上](méi)有考慮以后還要快開。

20. 大量平臺梯子需要整改后安裝

經常出現的問題，現場預制的爬梯平臺和車間制造的爬梯平臺筋板無法匹配。

設計人員當然希望梯子平臺也由制造單位提供，試組裝好。

但是很多時候，由于制造廠的梯子平臺價格比較貴，所以經常梯子平臺分包給了專門做鋼結構的單位。

由于兩個廠家做，而這些附件的檢查都不怎么嚴格，造成現場很多時候需要調整。

我們可以看到上面的問題，大部分都很淺顯。很多在設計階段就可以避免。

但是的確需要設計人員積累知識經驗，避免這些低級錯誤。有時也需要多個專業，多個單位溝通協商，才能獲得正確的設計方法，思路。

設計階段的修改都很容易，一旦做成實物，想要再修改，有的基本上不可能，有的需要花費大的代價。

雖然工程中，出錯是難免的，設計人員可以通過豐富的經驗，將出錯的概率降到最低。

共勉之！
