真不想再輸入一遍

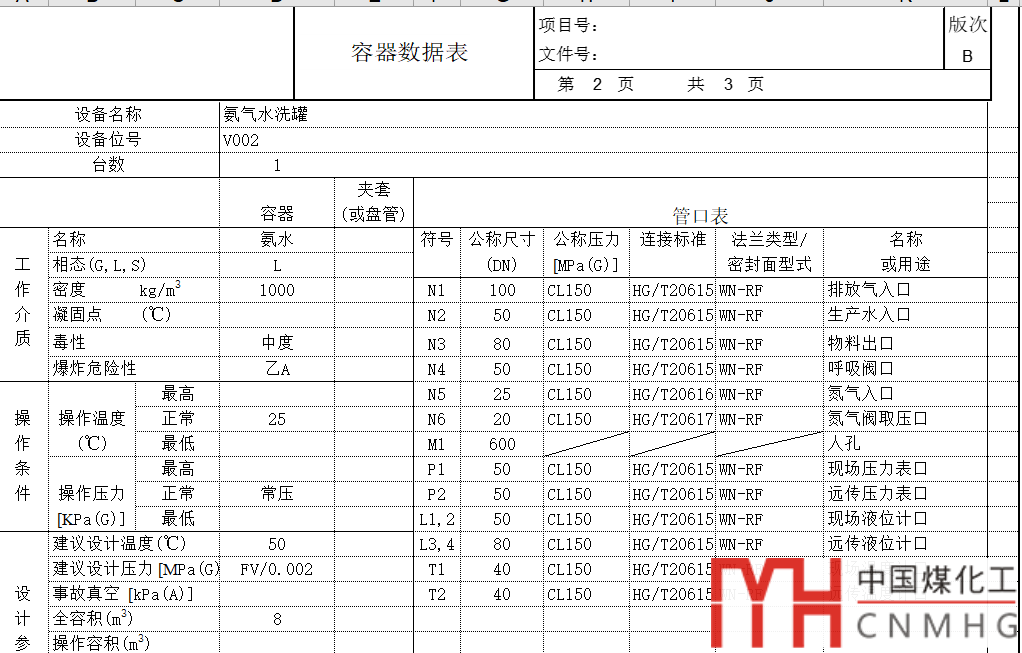

工藝專業提的設備數據表已經填寫了很多的數據，打開他們的Excel格式的數據表文件，長這樣：

設備專業接受到設計依據后，開展詳細設計，比如將管口表抄到圖紙中。

但是明明工藝已經輸入過一遍了，難道設備專業還要手動敲打進去？此時看著工藝給的數據表，冒出一個想法：

能否利用工藝的數據表中的管口表，補齊到Excel中，然后從Excel中直接輸出到AutoCAD中。

對比設備的管口表和工藝的管口表，其中管口符號，尺寸，用途或名稱都是和設備一模一樣。如果在EXCEL中復制粘貼，對比在CAD中手工錄入，不僅速度快，而且出錯幾率低，最大限度利用已有的勞動成果。

如何實現

應該如何實現呢？

研究一下管口表，它是由表頭和內容組成的，其表頭是萬年不變的，內容根據每臺設備的不同而改變。

所以程序可以先插入一個定義好的表頭，再根據管口表行數重復插入管口表的內容。

實現流程

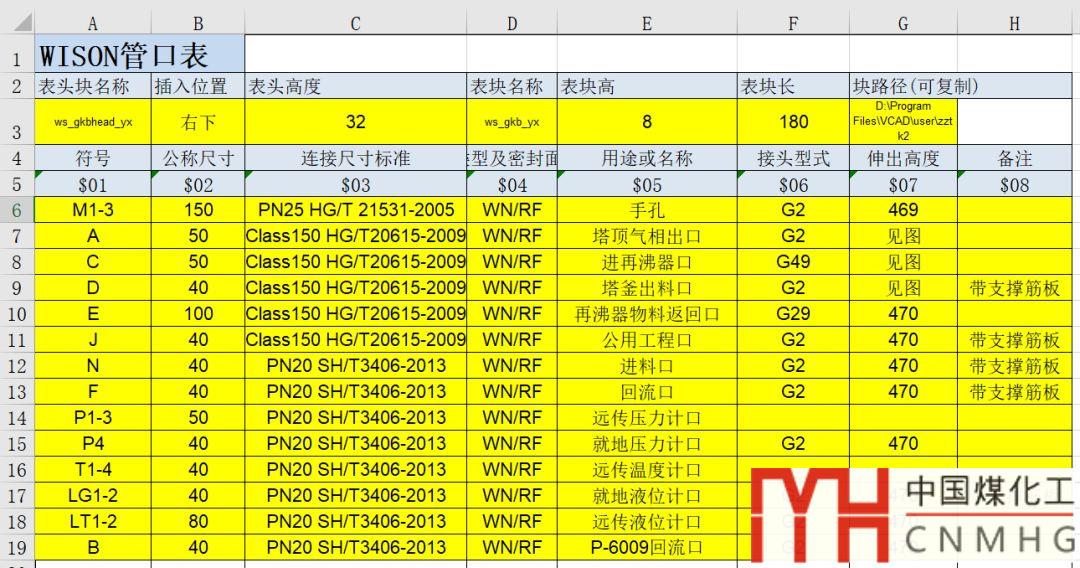

1. 首先將工藝管口表補齊成設備管口表。這一點非常容易實現，如下圖中的A6到H19的部分。從EXCEL到EXCEL要注意使用選擇性粘貼。

2. 如何在CAD中和EXCEL中進行匹配生成呢？為此設置了兩行匹配數據：3行和5行。

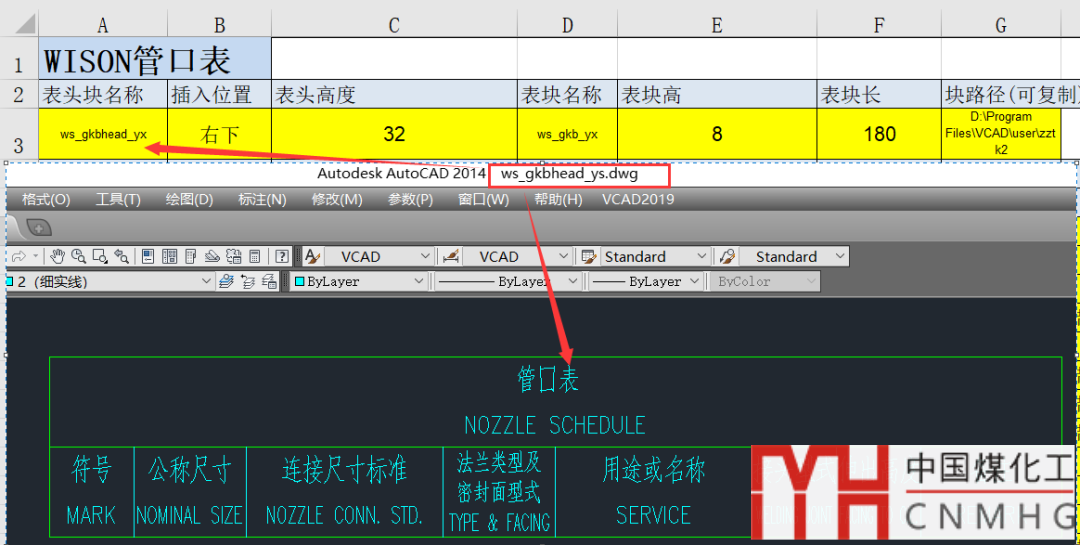

A3單元格為 表頭塊名稱：與之對應的圖塊是：目錄..VCADuserzztk2下：

EXCEL和CAD的圖塊要一致，這樣程序才能夠匹配。

B3單元格為表頭插入位置，可以是左上，左下，右上，右下。同時也是A3的圖塊的寫塊插入點的位置。

C3單元格：表頭的高度

D3單元格：管口表的塊名稱，表的內容按照公司的規定制作。里面文字部分和第5行要一一對應。

F3單元格：表的長度，一般為180mm。

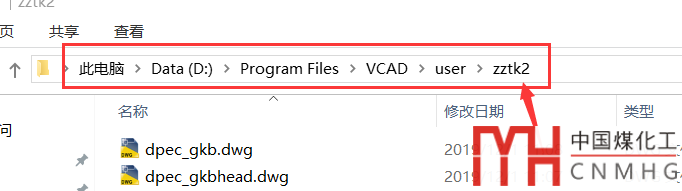

G3單元格：CAD圖塊的路徑，將放置的路徑復制下來，粘貼到Excle表格中就好了。

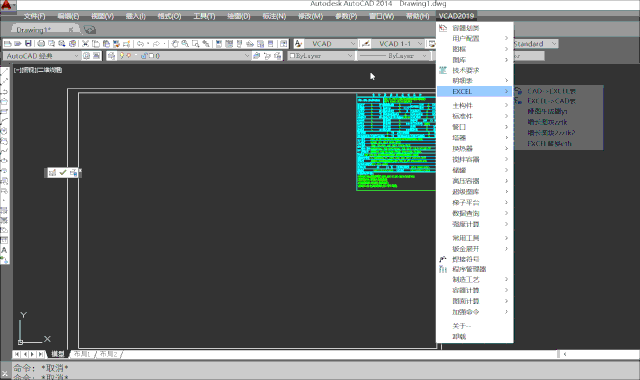

3. 在CAD命令行中輸入zztk2，然后切換到Excel中，框選A1->H19的內容。再切回CAD，輸入插入點，就可以得到完整的管口表。

演示

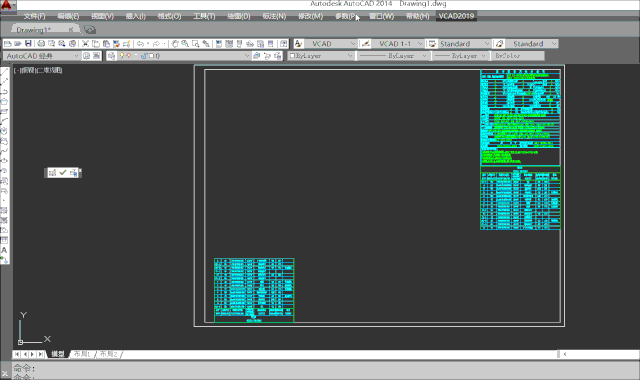

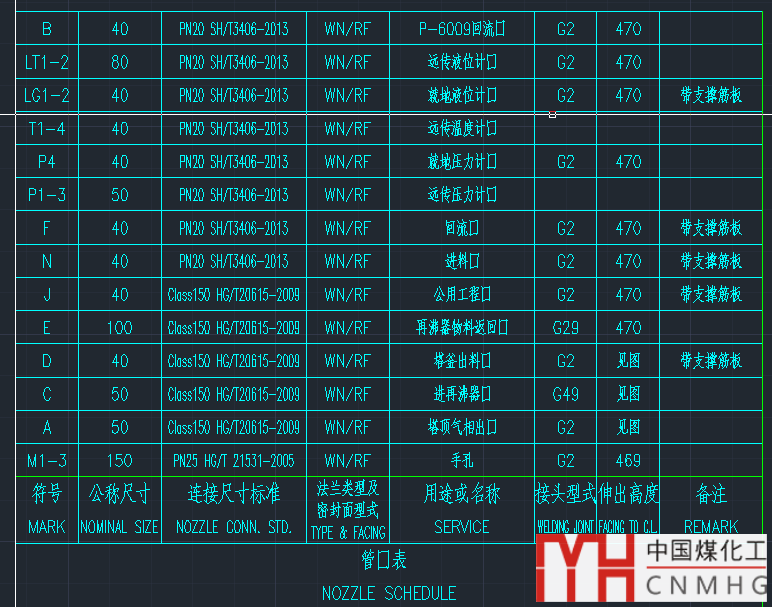

下面演示一下最終效果

同樣的，對于明細表等等也可以用相同的方法制作相應的excel和cad圖塊。

EXCEL都忍不住點贊

總結

1. 本功能不涉及程序，只需要會做EXCEL和cad塊即可制作各種各樣的增長的圖塊，比如管口表，明細表，U型管長度數量列表等等，有很大的想象空間。

2. 如果設計條件已經有可以編輯的版本（excel或者word），那么使用excel導入CAD中，是效率和準確度都非常高的。而且excel還可以給其他同事使用，放置在任意文件夾下，重復利用率高了很多。

3. 由于大多數設計院、工程公司的工藝就是在本單位，所以設備專業很容易獲得excel版本，所以這個程序?qū)τ?span>設計院、工程公司是非常有幫助。

4. 很多喜歡先用excel出明細表，然后再導入到cad中的單位，這個程序?qū)?huì)非常有用。
