標準法蘭螺栓面積不夠

一朋友在計算換熱器，初步算完，然后畫圖完成了。

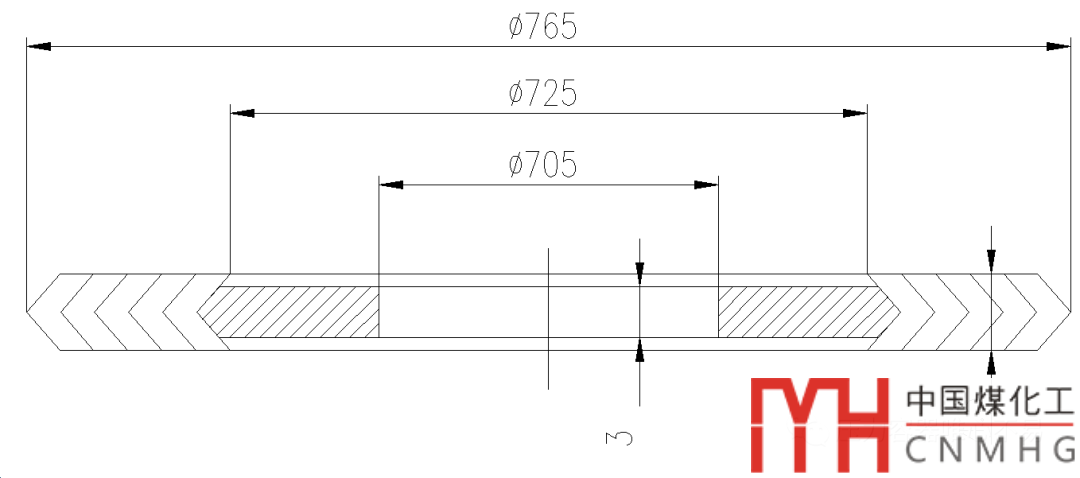

設備法蘭參照NB/T47023采用PN2.5MPa，DN700結構尺寸，28-M24的螺栓。墊片尺寸如下：

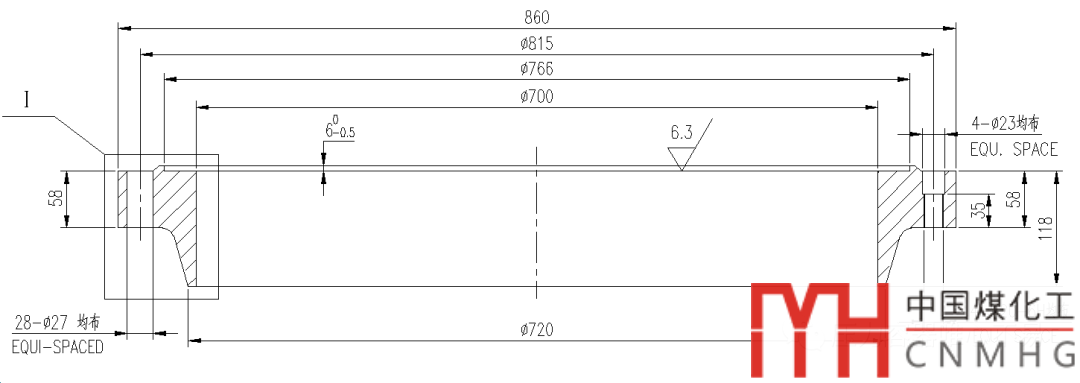

法蘭尺寸如下：

圖畫圖生產了，重新核查計算書，發現隔板槽的的墊片沒有輸入。

輸入完，發現螺栓面積不夠了。

如何修改

按照過去，可能打擦邊球，不輸入隔板處的墊片長寬以及my值。

但是現在規范和軟件都不允許這樣做。

上一篇文章也說到了，隔板槽處的預緊力計入法蘭預緊力是一種工程上，規范上都必要的事情。

壞了，分程隔板

如果修改螺栓直徑，那么法蘭的中心圓，及其配套的尺寸全部需要修改，修改量比較大。

能否將MY值輸入少點呢?經過嘗試，m=3，y=65是可以的。

說明本臺設備螺栓面積在臨界點上。

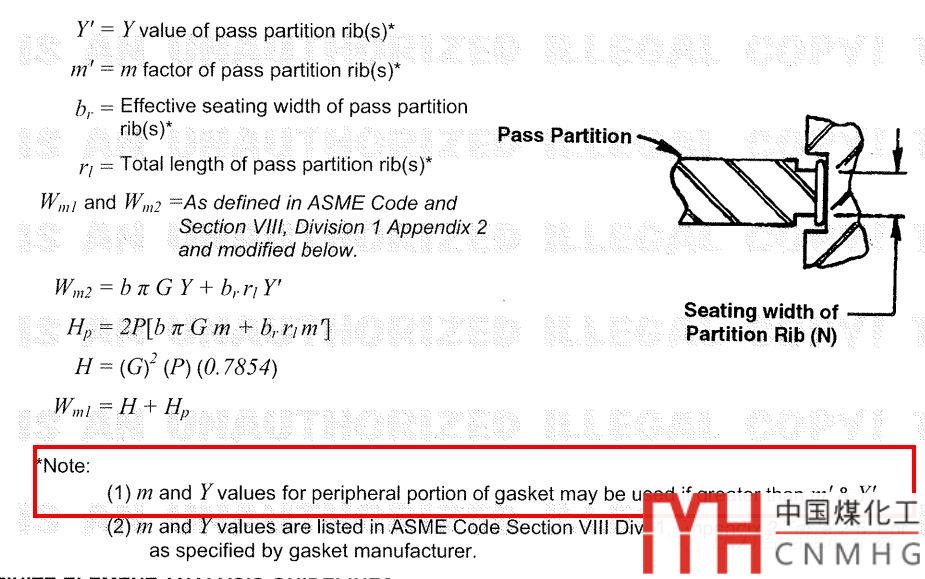

雖然隔板槽處的my值不一定和密封面處的my值一樣，但是規范并不允許降低my值。

如果要符合規范那么肯定需要修改，應該如何修改才能夠最好解決問題呢？

墊片寬度輸入對了嗎？

朋友征求我的意見，問是否需要修改法蘭及其配套的螺栓螺母等尺寸，還是將MY值調小一點點。在了解情況后，我問：“螺栓面積真的只差一點點？”

“真的只差一點點，隔板槽處Y值稍微少一點就過了”

我說：“那你看看墊片處的FACE OD是多少？”

朋友道：“FACE OD就是法蘭的密封面外徑的，我按法蘭圖紙輸入的766mm，比墊片大1mm?！?/p>

我說：“你把FACE OD調到763mm試試。”

朋友調試了一下，說到：763可以的，你的意思是修改墊片尺寸？

我說：“763才是正確的輸入數據，你查一下螺栓面積是不是可以了?！?/p>

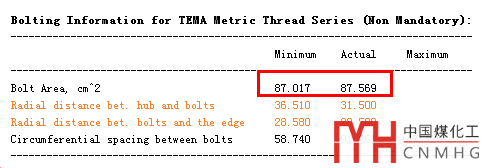

經過查詢，的確螺栓面積剛剛好夠。

什么原因?

在計算法蘭過程中，經常需要輸入墊片與密封面接觸內徑，外徑。

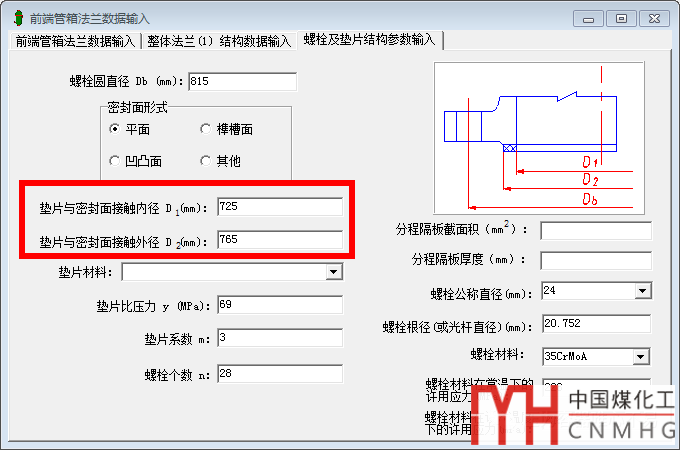

比如在SW6的前端管箱法蘭輸入項中，對于PN2.5MPa，DN700的法蘭，很多人就輸入了PN2.5，DN700的墊片內外徑：

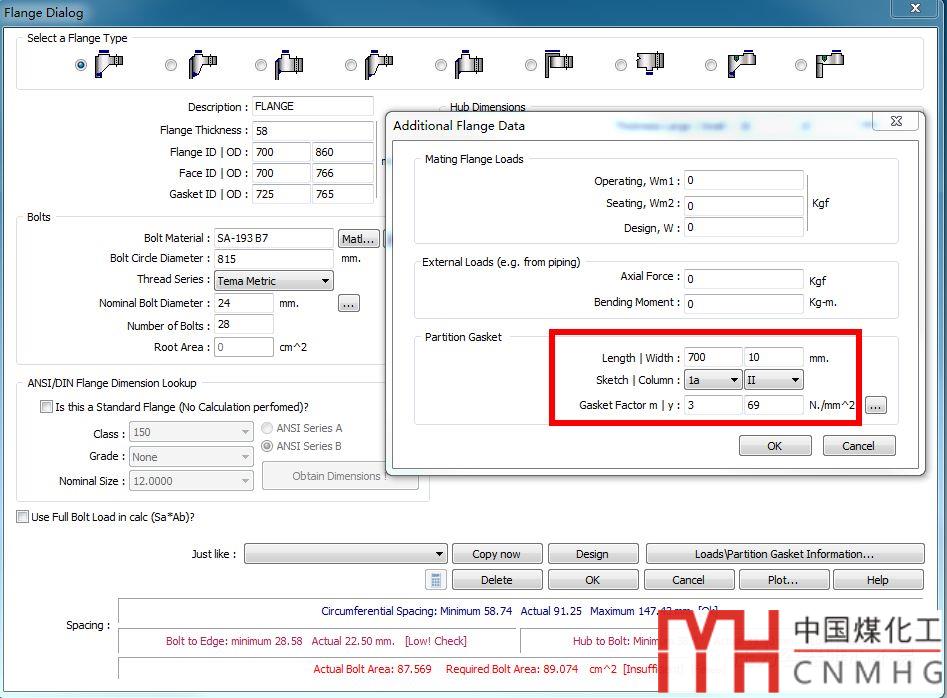

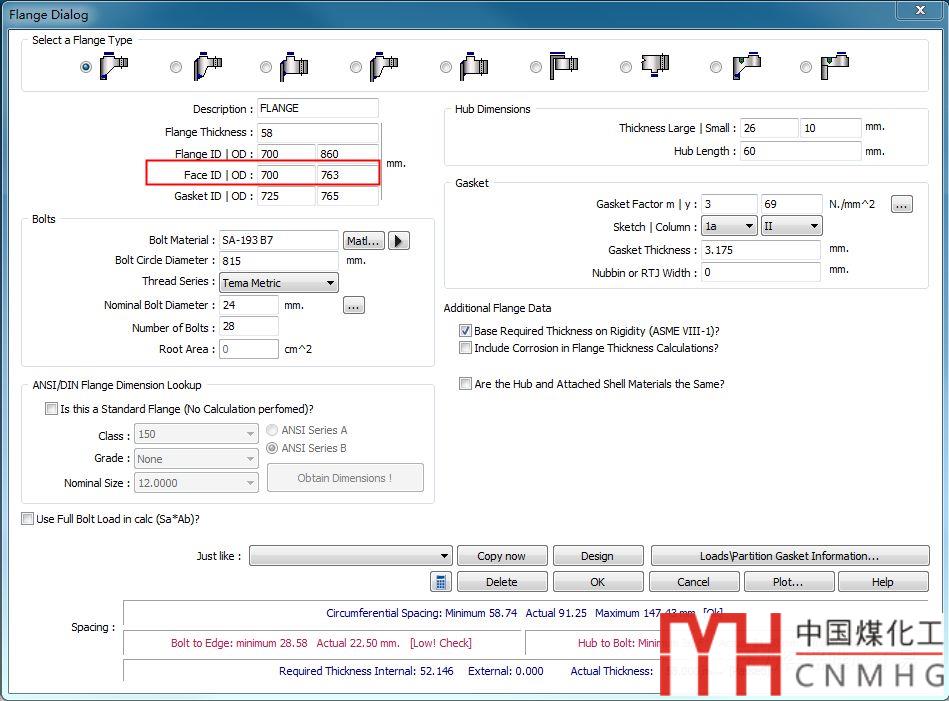

而PVElite中是輸入墊片的內外徑和法蘭密封面處的內外徑，實際密封寬度，取其內徑的大值，外徑的小值。

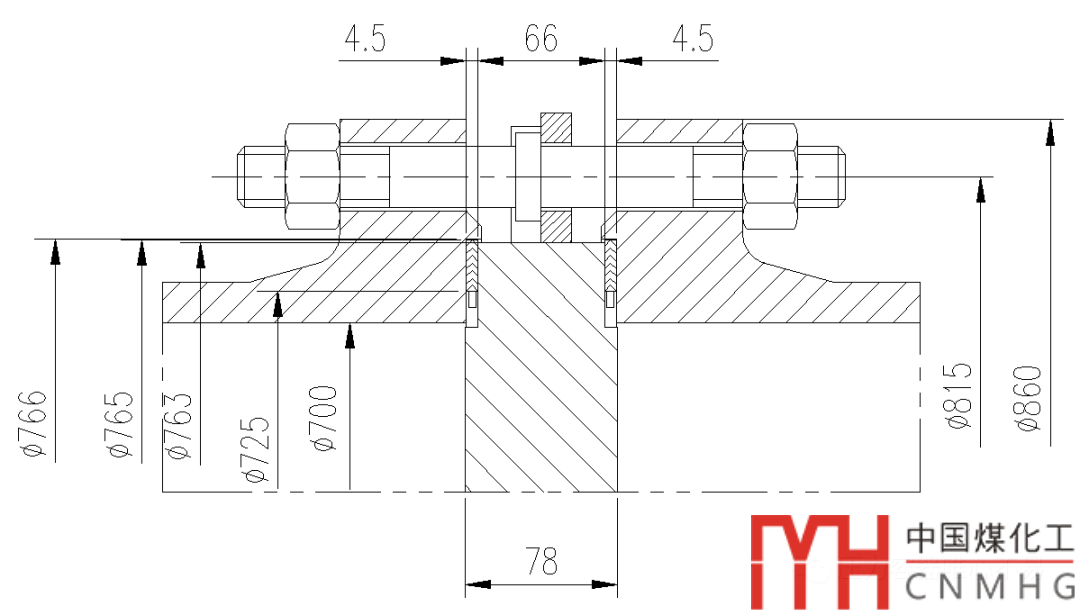

但是實際上，將法蘭和管板的尺寸標注全，可以知道：

墊片被法蘭和管板加持，其密封作用的部分是725mm到763mm，是小于墊片本身的寬度的。此時輸入的尺寸不應該是法蘭的密封面外徑，而是管板的密封面外徑。

一般來說，輸入766mm，會獲得更大的預緊力，是保守的算法，也算不上錯誤。

本列中，由于螺栓面積只相差很微弱，所以只是改小了1.0mm寬度，在符合規范的情況下，就使得螺栓面積從不足到稍微有盈余。

這樣，圖紙不用修改，設計人員很開心。

不墊那么多

只墊一點點

別人的法蘭外徑寬

我的管板窄
