碟形封頭的秘密
碟形封頭厚度咋那么厚
有一位朋友問我， 碟形封頭和筒體計算厚度相差多少？
我說，一般10%的碟形封頭比筒體厚度厚約54%。
他又問：為什么我遇到一臺設備，封頭比筒體厚度多一倍。
我答道：不可能啊，你看公式，明明差不多就是1.54倍筒體厚度嘛~
他繼續堅持，真的，真差了一倍厚。
我想了一下，問道：你的設計規范是不是ASME VIII I，材料是不是強度很高？
他答道：是的，你怎么知道的？就是用的ASME VIII I，材料雙相鋼2205，壓力1MPa，常溫，直徑3000的碟形封頭。
我答道：難怪了~
且聽我慢慢道來。
為什么用碟形封頭
國內加工的碟形封頭一般是10%的標準碟形封頭，它的曲面比2:1橢圓封頭曲面平緩很多。
使用起來有如下優點：
比橢圓封頭更容易加工，加工量小，成形質量好，造價更便宜。
它用的材料比橢圓封頭下料尺寸小，更省材料。
缺點就是受力沒有橢圓封頭那么好，同樣的直徑，壓力，材料，其厚度比橢圓封頭要厚約1.54倍。
如果設備內壓比較小，用碟形封頭是非常經濟的。
碟形封頭的內壓失穩

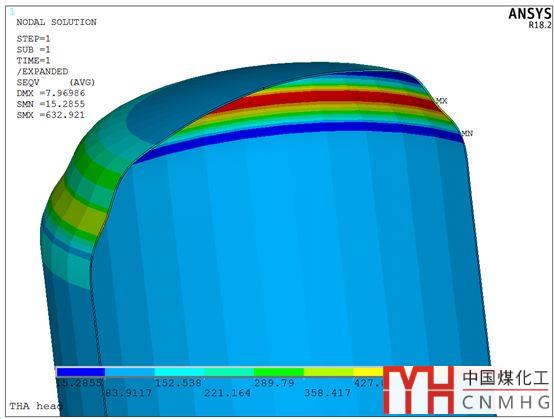

下圖是碟形封頭在內壓作用下的應力云圖：

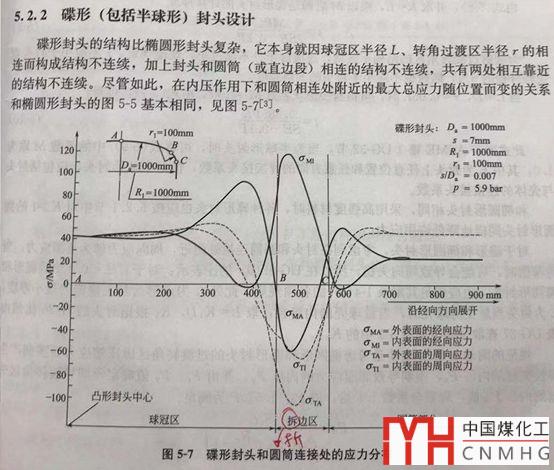

碟形封頭的應力分布圖如下：

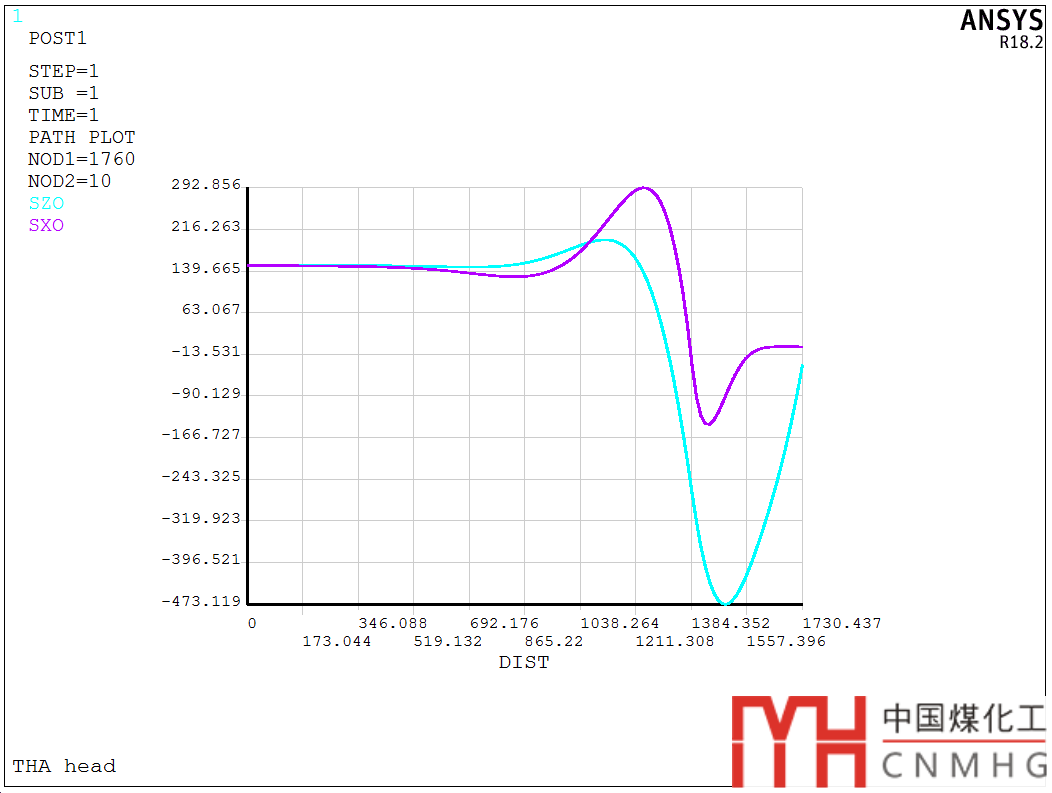

內表面沿半徑方向的應力變化圖，SZI為周向應力：
從應力變化曲線，以及云圖的變形，可以清楚看出在轉角過渡區，周向應力由拉伸應力轉為壓縮應力，當壁厚較薄時，可能會導致內壓的周向失穩。
規范的應對

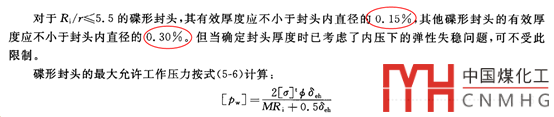

在GB150中，為了避免內壓失穩，規定了對于標準橢圓封頭最小厚度為0.15%的封頭內直徑，對于10%的碟形封頭最小厚度不小于0.3%的封頭內直徑。
在ASME中，為了避免內壓失穩，對碟形封頭進行了分類。
ts為厚度，L的含義是當量球殼的內半徑。
對于ts/L的比小于0.002時，應符合強制性附錄1-4（f）。
附錄1-4（f）不僅僅是計算通用的橢圓封頭，碟形封頭和錐形封頭的厚度。而且還考慮避免橢圓封頭和碟形封頭的轉角過渡區發生內壓失穩或者屈服破壞，計算其封頭的最大允許內壓。
首先計算可能導致彈性失穩的內壓Pe和可能導致屈服的內壓Py，再計算Pe/Py值，確定預期導致轉角過渡區失效的內壓Pek值，然后取1.5的安全系數求其封頭的最大許用內壓。
所以在ASME中，是通過詳細計算來保證封頭不會內壓失穩的。
有可能通過計算會發現，ASME的橢圓或者碟形封頭很可能有時比GB要薄。畢竟有時候壓力比較低時，用0.3%最小厚度的方法，會顯得略微保守。

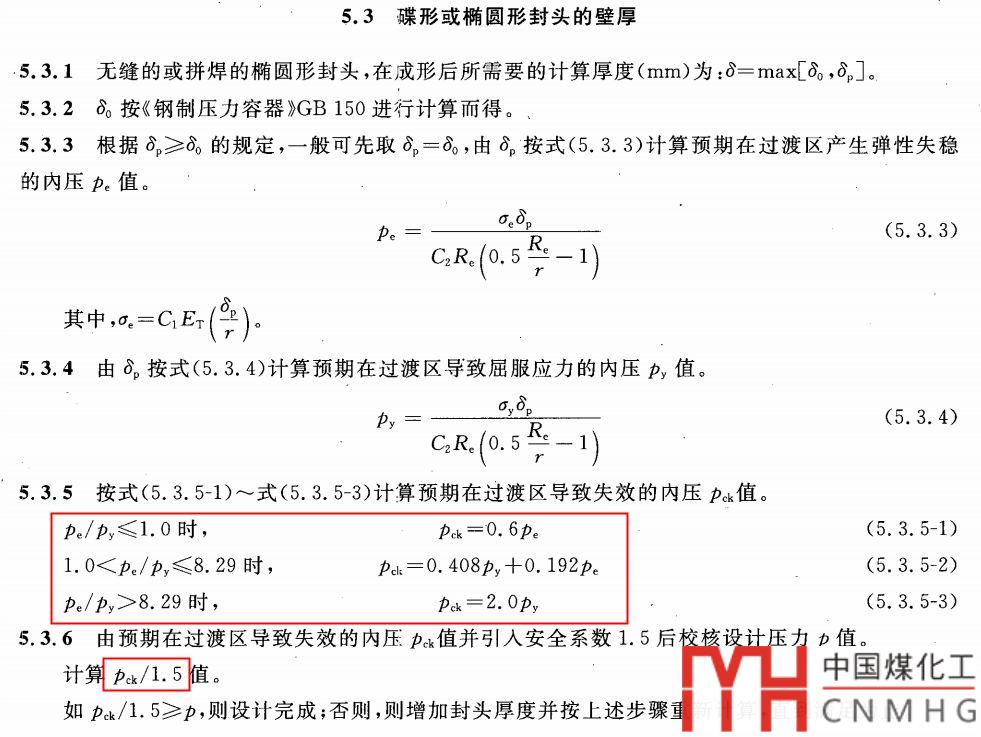

在HG/T20582-2011中，第5章算法也與ASME相同。
封頭的許用應力值降低？
既然如上文所說，那么應該GB比ASME厚啊，為什么會出現ASME比GB的碟形封頭要厚一大截呢？

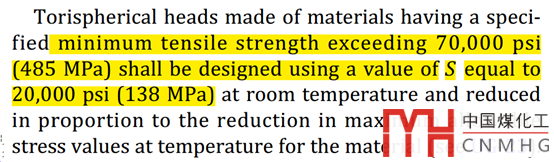

那是因為對于碟形封頭，在UG-32（d）中，對于最小抗拉強度高于485MPa時，封頭的最大許用應力只能為138MPa。

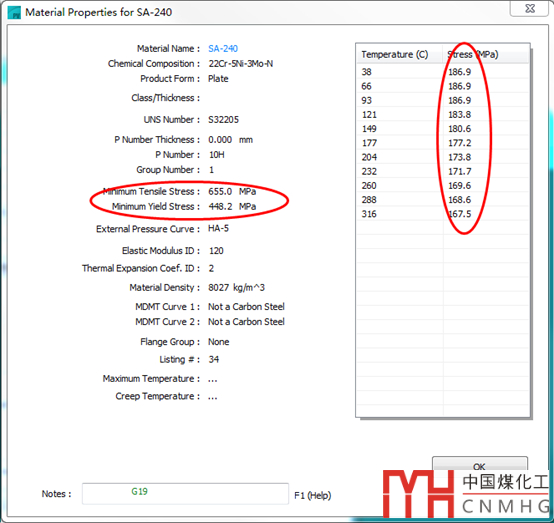

朋友的碟形封頭用的雙相鋼，SA-240 S32205，抗拉強度665MPa，所以在計算碟形封頭時，不能再用本身的許用應力186.9MPa，而是用的降低后的許用應力值138MPa。
回到剛開始的問題：
碟形封頭是筒體的1.54倍，許用應力由186.9降低到138MPa，所以碟形封頭的厚度比筒體的厚度：
1.54*186.9/138=2.1
這就是為什么朋友會發現，碟形封頭比筒體厚了2倍的原因。
所以對于高強度鋼，使用碟形封頭，往往會更厚，不經濟。
如果改為橢圓封頭的話就沒有這個問題。
為什么要規定這一點呢？
碟形/橢圓封頭的轉角過渡區附近總應力很大，且應力方向發生逆轉。
一方面避免因高強度材料呈現脆性失效，一方面在制造中，形狀偏差或者局部減薄缺陷，對于高強材料失穩載荷可能會大于內壓極限載荷，失穩先于強度破壞。
所以ASME規定，對于所有的碟形封頭和K>1的橢圓形封頭（就是比較扁的橢圓封頭），都需要降低許用應力使用。

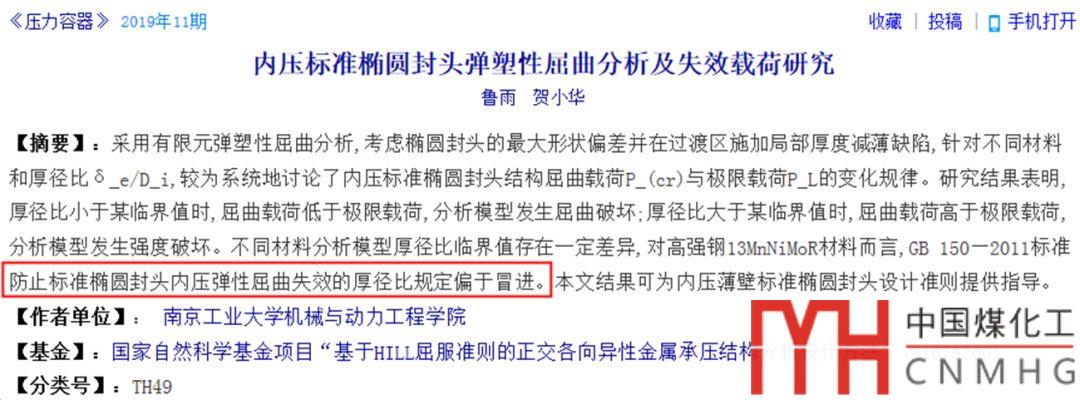

國內的類似研究可以參考某些論文。
總結
國標用最小厚度控制凸形封頭的內壓失穩，ASME用更詳細的計算控制內壓失穩，如果在國標中，大直徑的封頭因為最小厚度影響而需要特別厚時，可以參考ASME或者HG/T20582的算法，詳細計算，可以節省費用。
如果在國標中使用雙相鋼，鉻鉬鋼等高強鋼的碟形封頭，需要注意一下，是否可能存在內壓失穩，最好降低許用應力來計算，或者更換成橢圓封頭。
