在標準規范里，外壓加強圈可以設置在內部也可以設置在外部，對于內加強圈和外加強圈，規范采用的公式是一樣的，在規范里，這兩者并沒有不同。

但是實際情況是，內外肯定是有少許差別的。如果只考慮受力問題，那么到底是外加強圈好還是內加強圈好呢？

外加強圈好的理由是：用的材料多，慣性矩大。

內加強圈好的理由是：內加強圈是受壓，尺寸更小，更不容易失穩。

當加強圈都很強的時候，對于殼體的加強是基本一致的。強的加強圈和較強的加強圈都起加強作用，殼體的許用外壓值是一樣的。然而，疾風知?jiǎng)挪?，板蕩識忠臣，路遙知馬力，日久見人心。當加強圈漸漸衰弱，殼體的許用外壓值會慢慢變化，同樣截面的加強圈，由于心態的變化，對母體的支持程度是不一樣的。那么我們就來試試究竟是內向好還是外向好。

試驗手段是采用ansys的做一個屈曲分析，計算結構的屈曲特征值，用來定性分析內外加強圈的不同。

為了一次達到試驗?zāi)康?，首先我們需要選擇一個不那么強的加強圈。

加強圈計算不合格才是我們需要的，如果加強圈合格，內外計算得到的結果一樣，那就沒法比較了。

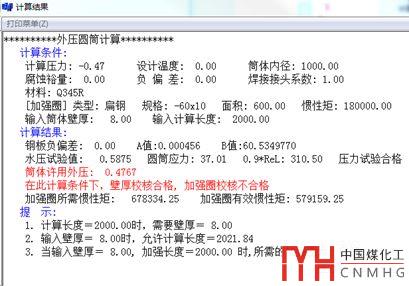

選擇和SW6試算過的計算模型：筒體材料為Q345R，尺寸為1000*8 L=3000，內外加強圈均為60*10的扁鋼。那么到底是內加強圈好還是外加強圈好呢？

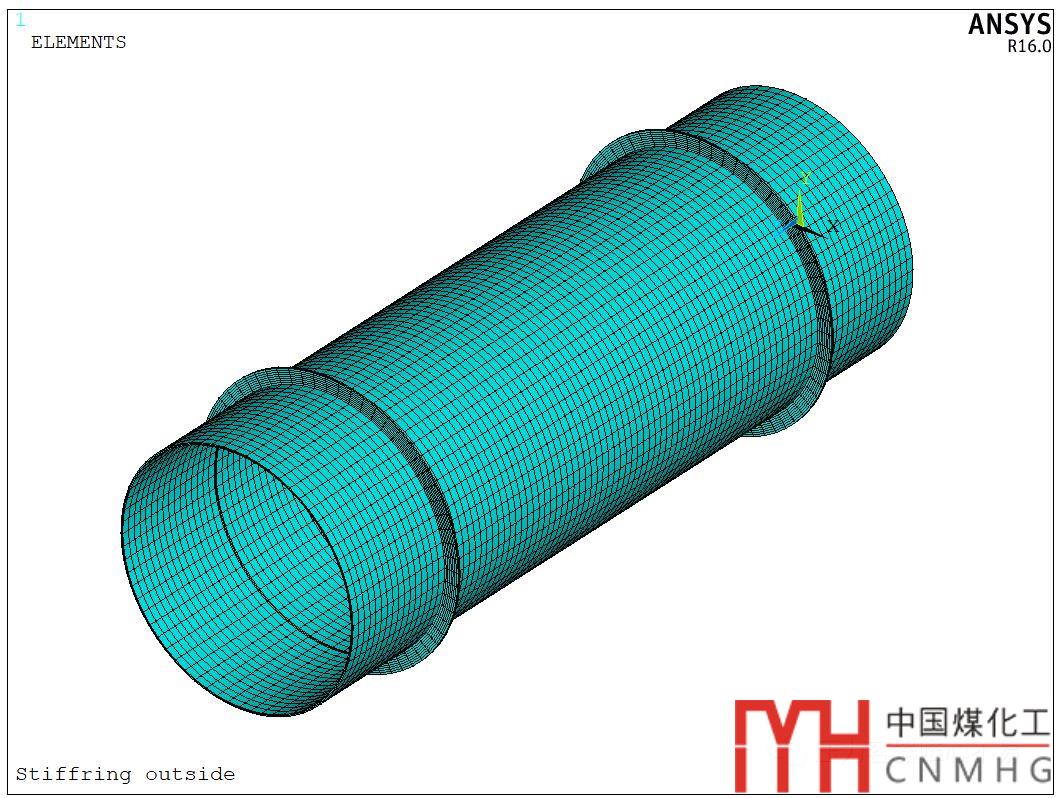

首先計算加強圈在外側的模型

約束施加：

兩個端面上節點轉成柱面坐標，限制轉動和軸向位移。

施加外壓1Mpa。

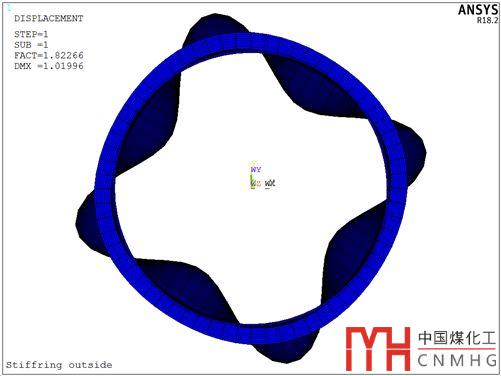

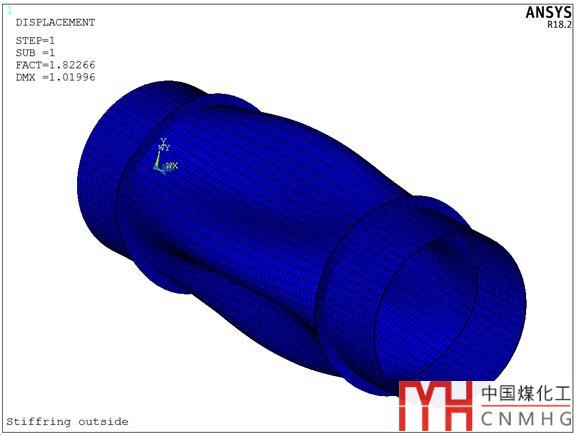

采用特征值法計算臨界屈曲載荷，得到的變形結果，從變形波數可以得到，這是個短圓筒。

臨界壓力為1.82266MPa。即許用外壓為1.82266MPa。一般筒體的許用外壓，采用特征值法的時候，安全系數取3~4。

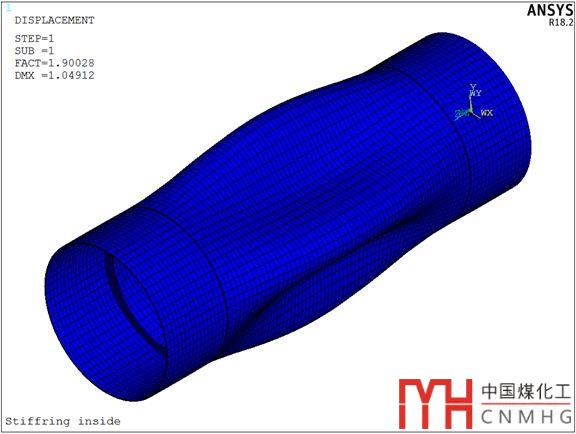

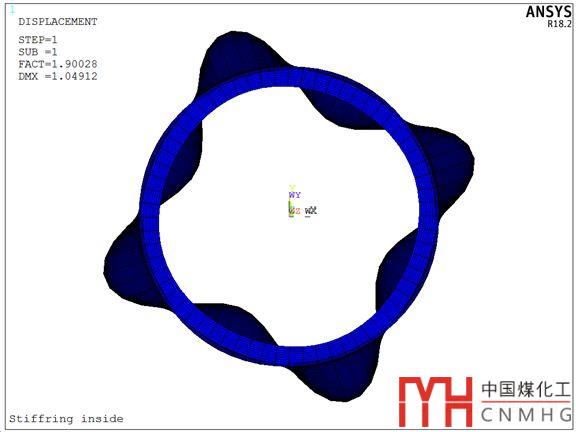

再計算加強圈在內側的模型，與外側模型約束和載荷一樣。得到的失穩波形如下圖，和上面的失穩波形完全一樣。真是幸福的家庭有著相同的幸福，相同的短圓筒有著相同的波形。

內部加強圈的臨界失穩壓力為1.90028MPa。

從定性上來說，內部的加強圈臨界失穩壓力大于外部加強圈的臨界失穩壓力。那么可以初步下這么個結論：

如果只考慮受力，相同尺寸的加強圈，內加強圈效果比外加強圈效果略好。

從數值上講，文中的例子，差距在除安全系數后，可以忽略不計。

為了朋友們能夠自己驗證,下面貼出外加強圈的命令流：

finish

/clear

!環境設置

/filn,Stiff

/title,Stiffring outside

*SET,D1,1000 ! 筒體內徑

*SET,L1,3000 ! 筒體長度

*SET,T,8 ! 筒體厚度

L2=500

L3=2500

W1=60

T1=10

*SET,P,1 ! 施加內壓值

qz=-P*D1**2/(4*T*(D1+T)) ! 筒體載荷邊界，未使用

/prep7

!定義單元及材料屬性

et,1,solid186 ! 實體單元

mp,ex,1,2.05e5 ! 殼體、接管與補強圈材料彈性模量

mp,prxy,1,0.30 ! 殼體與補強圈材料泊松比

cylind,D1/2,D1/2+T,,L1,,360 ! 創建1/4筒體

cylind, D1/2-w1, D1/2+T+w1,l2,l2+t1,,360

cylind, D1/2-w1, D1/2+T+w1,l3,l3+t1,,360

vovlap,all,all !Creat stiff ring

vsel,s, , , 10,12,2

vdele,all,,,1

allsel

wprota,,90,

allsel

VSBW,all

wprota,, ,90

allsel

VSBW,all

vglue,all

nummrg,all ! 對所有實體信息進行壓縮

numcmp,all

!劃分網格

allsel

Allsel

Lsel,s,radius,, 0.5*d1,

Lesize,all,,,16

Allsel

Lsel,s,length,,t,t1

Lesize,all,,,2

allsel

Lsel,s,radius,, D1/2+T+w1,

Lesize,all,,,16

allsel

Lsel,s,radius,, D1/2+T,

Lesize,all,,,16

Allsel

Lsel,s,length,,w1,

Lesize,all,,,8

allsel

lsel,s,,,90,94,4

lesize,all,,,16

lsel,s,,,73

lesize,all,,,64

allsel

mshape,0,3D

Vsweep,all

!劃分網格完成

allsel,all

NUMMRG,NODE, , , ,LOW

vplot

!網格劃分完成

wpcsys,-1,0

allsel

Asel,s,loc,z,0

Asel,a,loc,z,l1

csys,1 !轉化成柱坐標系

NSLA,R,1 !選擇面上的節點

NROTAT,ALL

D,ALL,,0,,,,UY

D,ALL,,0,,,,UZ !施加軸向和環向約束

allsel

CSYS,0

FINI

!屈曲特征值部分

/SOLU !進入求解

ANTYPE,STATIC !在進行屈服分析之前，ANSYS需要從靜態分析提取數據

PSTRES,ON !屈服分析中采用預應力

allsel ! 全選擇

csys,1 !轉化成柱坐標系

asel,s,loc,x,d1/2

CSYS,0

Sfa,all,1,pres,-p

SOLVE !求解

FINISH !退出求解

/SOLU !重新進入求解模型進行屈服分析

ANTYPE,BUCKLE !屈服分析類型

BUCOPT,LANB,1 !1階模態，子空間法

SOLVE !求解

FINISH !退出求解

/SOLU !重新進入求解展開模態

EXPASS,ON !模態展開打開

MXPAND,1 !定義需要展開的階數

SOLVE !求解

FINISH !退出求解

/POST1 !進入通用后處理

SET,LIST !列出特征值求解結果

SET,LAST !讀入感興趣階數模態結果

PLDISP !顯示變形后圖形
