詞、曲和有限元-應力分類，極限載荷
上次咱們了解了壓力容器結構分析常用到的本構模型，接下來了解一下具體的分析設計方法。
二、分析設計方法：
A、應力分類法：
這是我們所熟知的一種方法，基于JB4732標準的應力分類法的分析設計是對總體結構采用彈性力學的分析結果計算結構應力，采用第三強度理論計算結構當量強度。在按總體結構強度設計的基礎上，重點將強度設計放在局部結構不連續的強度設計上。引入應力分類的概念，根據引起應力的原因和對結構強度影響性質不同對結構應力進行分類。對不同類型的應力限制標準不同。
應力分類法要求區分五類應力：一次總體薄膜應力Pm；一次局部薄膜應力PL；一次彎曲應力Pb；二次應力Q；峰值應力F。
控制上述各種應力及其組合的目的是：
(1) 控制一次應力極限是為了防止過分彈性變形，包括穩定在內；
(2) 控制一次應力與二次應力疊加的極限，是為了防止過分的彈性變形的增長性破壞——不安定；
(3) 控制峰值應力極限的目的是防止由周期性載荷引起的疲勞破壞。
評定方法：按JB4732標準表5—1和5.3條的要求進行評定：
一次總體薄膜應力強度SI的許用極限為KSm
一次局部薄膜應力強度SII的許用極限為1.5KSm
一次薄膜加一次彎曲應力強度SIII的許用極限為1.5KSm
一次加二次應力強度SIV的許用極限為3Sm
舉例：附件1----等徑四通分析的命令流
B、極限載荷法：
采用極限載荷法時，在分析中采用小位移理論的彈性-理想塑性材料模型，應用von Mises屈服準則和關聯流動法則，以屈服強度等于1.5S來確定塑性極限（S為材料的許用應力）。
采用的雙線性模型是通過兩個直線段來模擬彈塑性材料的本構關系，即認為材料在屈服以前應力—應變關系按照彈性模量成比例變化，屈服以后，按比彈性模量小的另一個模量（切線模量）變化。 模型有兩個斜率：彈性斜率和塑性斜率。在極限載荷分析中，由于采用彈性-理想塑性模型，所以塑性斜率為零，因此模型中只需要定義彈性模量和屈服強度。
采用極限載荷法的評定：
依據ASME VIII-2 用于極限載荷分析的載荷組合工況和載荷系數，如圖14所示。只考慮內壓P時查得總體準則載荷系數為1.5，局部準則載荷系數為1.7； 因此，總體分析時施加載荷為1.5*P,局部分析時為1.7*P。如果模型結果收斂，元件在此載荷工況下是處于穩定的，因此不會發生塑性失效。評定合格。

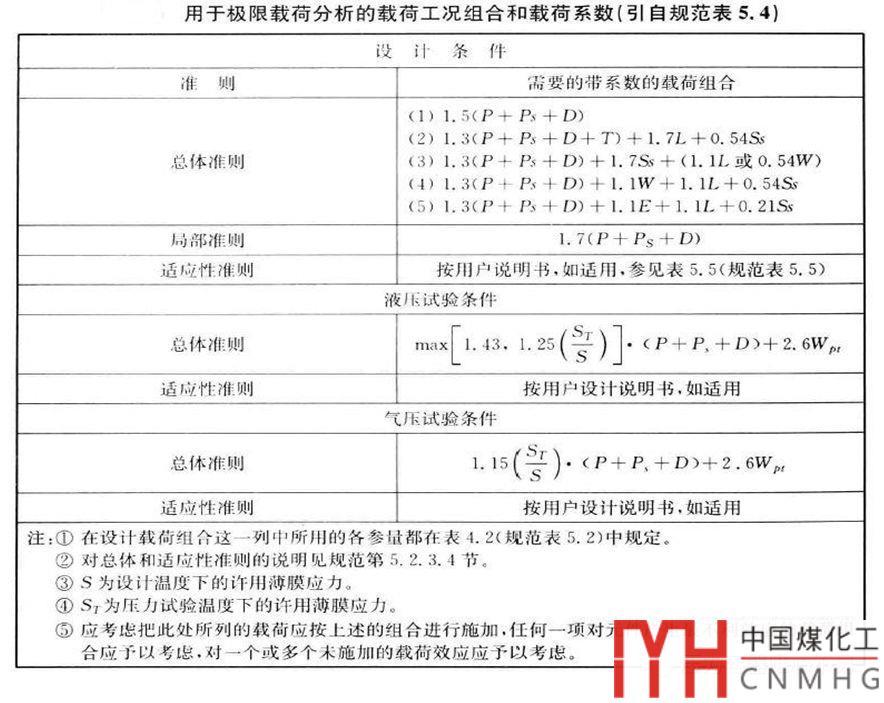

圖14：極限載荷法的載荷組合系數
需要注意的是：
1.除溫度載荷外的其它所有載荷均按比例加載；
2.若給定位移邊界條件，則位移應等于零；
3.不計及熱負荷和規定的非零位移。
極限載荷法中極限載荷的獲得：詳見附件2中的命令流。
按“載荷與抗力系數”加載，如果結果收斂，只是表明結構在設計載荷下是安全的，但并不能求得結構最終的極限載荷。如果需要求得結構的最終的極限載荷，則可以按比例加大設計載荷，使結構在TIME<1時不再收斂，以施加的載荷乘以TIME值即可求得結構的極限載荷，再除以“載荷與抗力系數”得出結構的許用極限載荷。
那么如何繪制分析結束后的載荷-應變曲線呢？相應命令流如下：
| /post1 !通用后處理 alls !全選 nsort,s,int,0,0,all !將節點等效應力排序 *get,max_int,sort,0,imax !最大應力節點編號 alls !全選 nsort,eppl,int,0,0,all !將節點塑性應變排序 *get,max_epl,sort,0,imax !最大塑性應變節點編號 /post26 !時間歷程后處理 ansol,2,max_int,s,int,sint_2 ! 第2個 xvar,1 plvar,2, !繪制危險點max_int的應力強度隨時間變化圖1 ansolL,3,max_epl,eppl,int,epplint_3!第3個 xvar,1 plvar,3, !繪制危險點1max_epl的最大應力塑性應變隨時間變化圖2 xvar,3 plvar,1 !繪制危險點的載荷－應變變化圖3 /AXLAB,X, Strain !X軸為應變 /AXLAB,Y, Stress(Mpa) !Y軸為應力 |

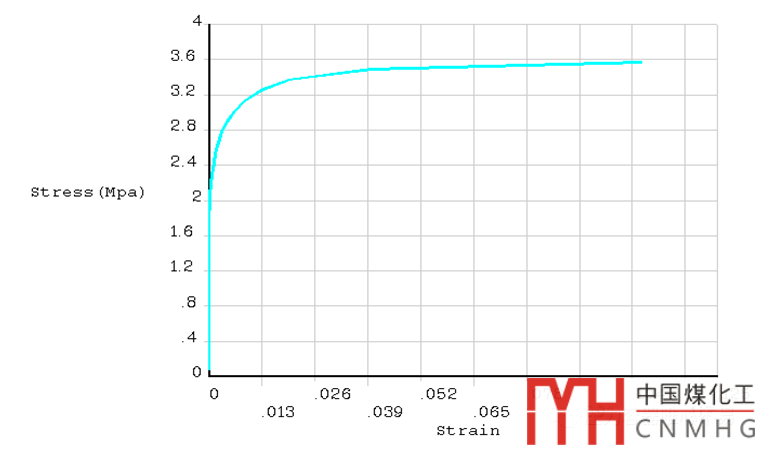

圖15：極限載荷法的載荷-位移曲線
極限載荷法分析，求出極限載荷 Ps，對于一次加載當給定載荷≤ 2*Ps/3則可替代SⅠ、 SⅡ、SⅢ三項的評定。
極限載荷分析對彈性分析和應力線性化以及應力分類中的一次應力極限提供了另一種選擇。由極限載荷分析解所表示的位移和應變并無物理意義。由于極限載荷是根據極限狀態時結構的平衡要求確定出來的；因此，自平衡力系對極限載荷沒有影響。自平衡力系包括焊接應力、裝配應力、初始?xì)堄鄳?yīng)力、熱應力。
采用Mises屈服準則求出的極限載荷≥由Tresca屈服準則求出的極限載荷，但不會超過1.15倍。
舉例：附件2----橢圓封頭開孔的軸對稱分析命令流（極限載荷法）。
第二部分完成，未完待續。。。。。。
