考試試題

在審核人考試的時候，有個學員答辯出來后，悶悶不樂+憤憤不平，說老師問的問題，都是書上沒有的，不知道答案在哪里，

2017年壓力容器設計審批人員培訓考核班圖紙答辯試題

比如有一道問題是：

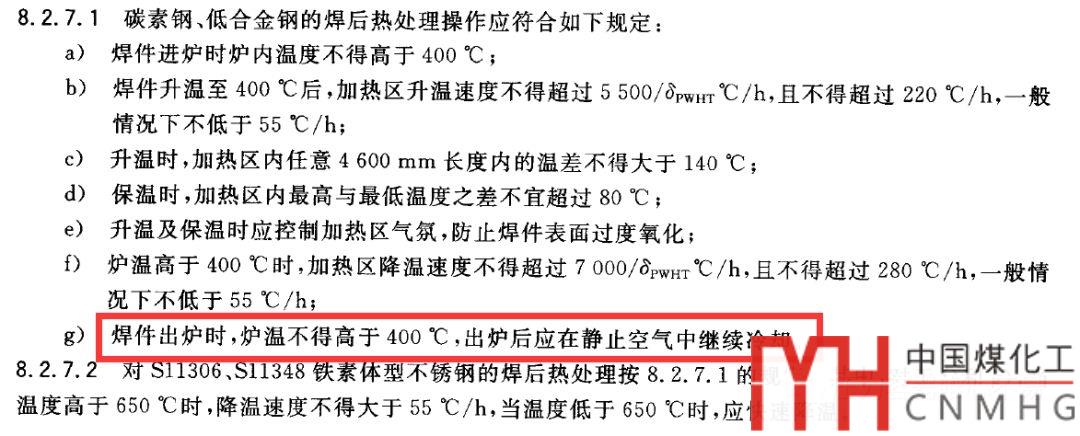

為何GB150.4規定，熱處理的出爐溫度不得高于400度？

“標準規定的啊”，他說

“那為什么不是500度，不是300度？”，老師追問

“這.......”

他和我吐槽的時候，我也不清楚這個問題的答案是什么，心里暗暗慶幸，老師沒有問這么"刁鉆"的問題。

當時甚至和學友的感覺一樣，這算是什么問題啊~

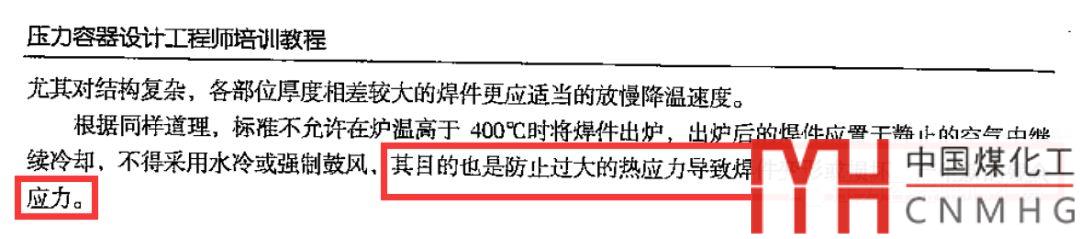

直到有人說，壓力容器設計工程師培訓教程上有答案，是為了防止過大的熱應力，導致焊件變形或損壞，產生新的殘余應力。

老師果然是水平高，教程翻了好幾遍，這行字真是沒有注意過。

熱應力真有這么大的危害嗎？

厚壁圓筒的理論溫差應力分布

對于無保溫層的高壓容器，若內部有高溫介質，內外壁必然形成溫差，由于內外壁材料的熱膨脹變形存在相互約束，變形不自由，就導致出現溫差應力。

比如內壁溫度高于外壁時，內層材料的熱膨脹變形必然大于外層，而內層變形又收到外層材料的限制，因此內層材料出現了壓縮溫差應力，外層材料出現了拉伸溫差應力。

厚壁圓筒的溫差應力是彈性力學中的典型問題，其推導過程與拉美公式推導有許多相似之處。也必須應用幾何方程，物理方程，微體平衡方程和邊界條件。

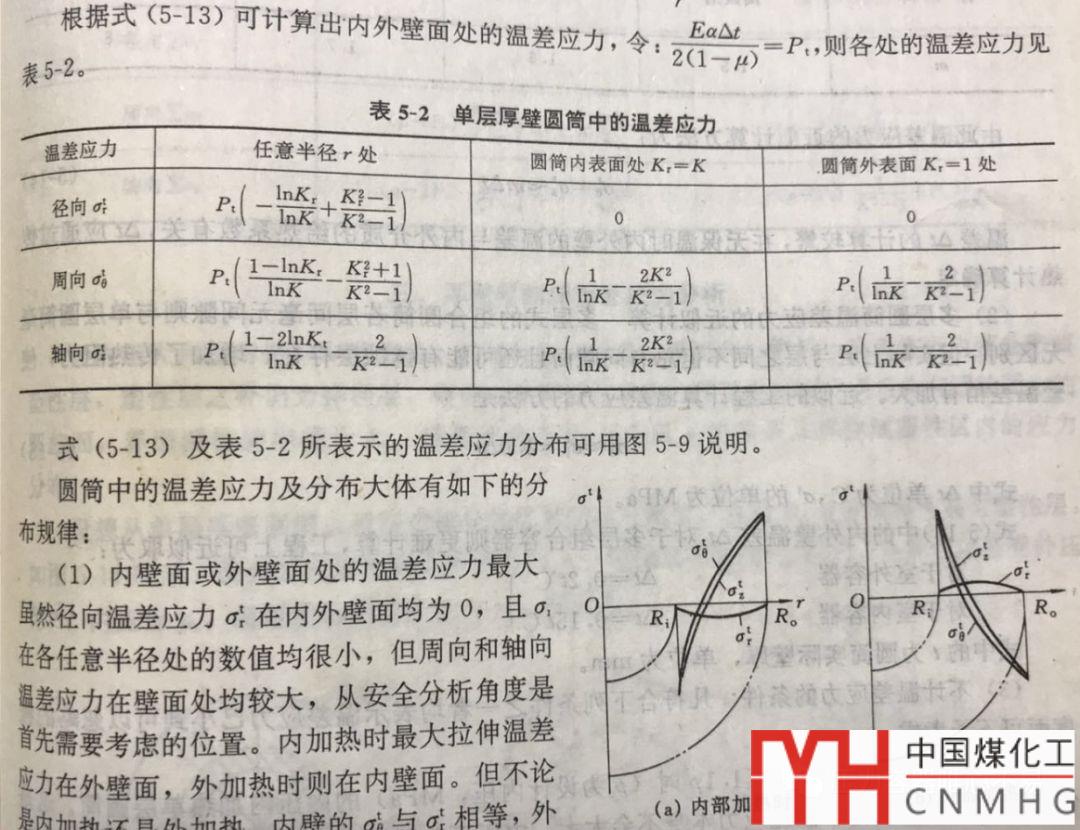

壓力容器設計的教材中有詳細推導過程，其結論見下表：

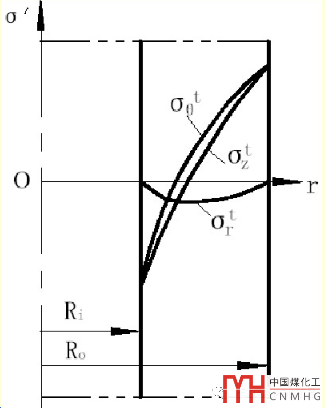

公式對應的應力分布圖如下：

獲得厚壁圓筒三向熱應力分布圖

那么如何在ansys軟件中得到這張圖呢？

我們繼續在昨天的模型里參數，在筒體內表面施加400°C的溫度，在外表面施加0°C的溫度，看一下應力場分布是否和教科書上的理論解相似。

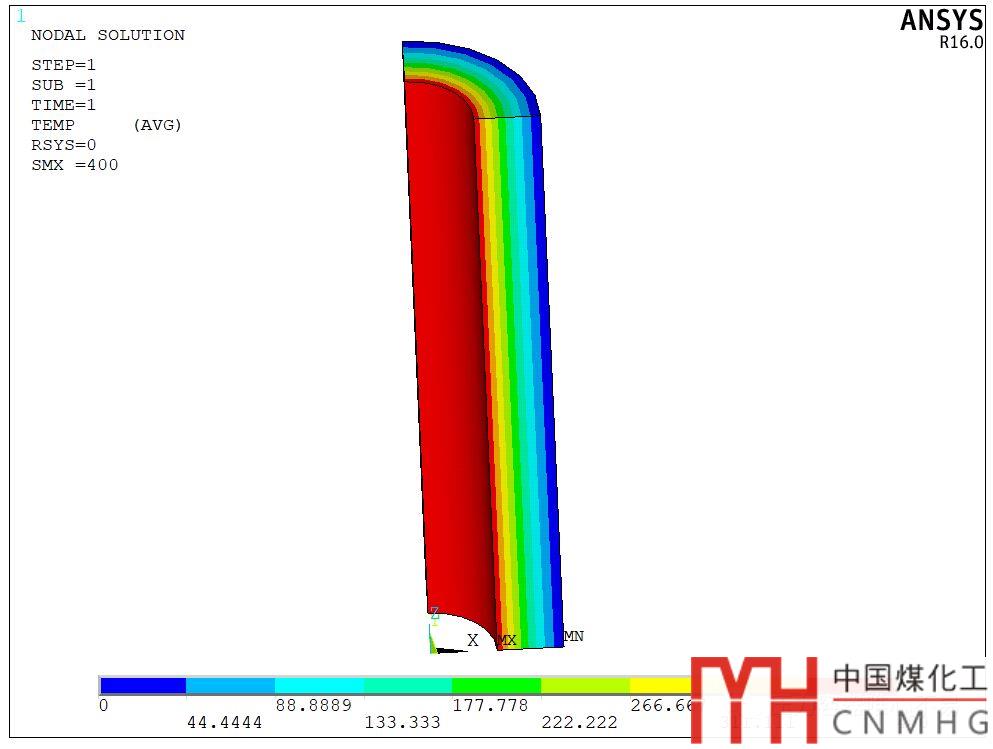

溫度場分布如下圖，內表面400度，外表面0度。

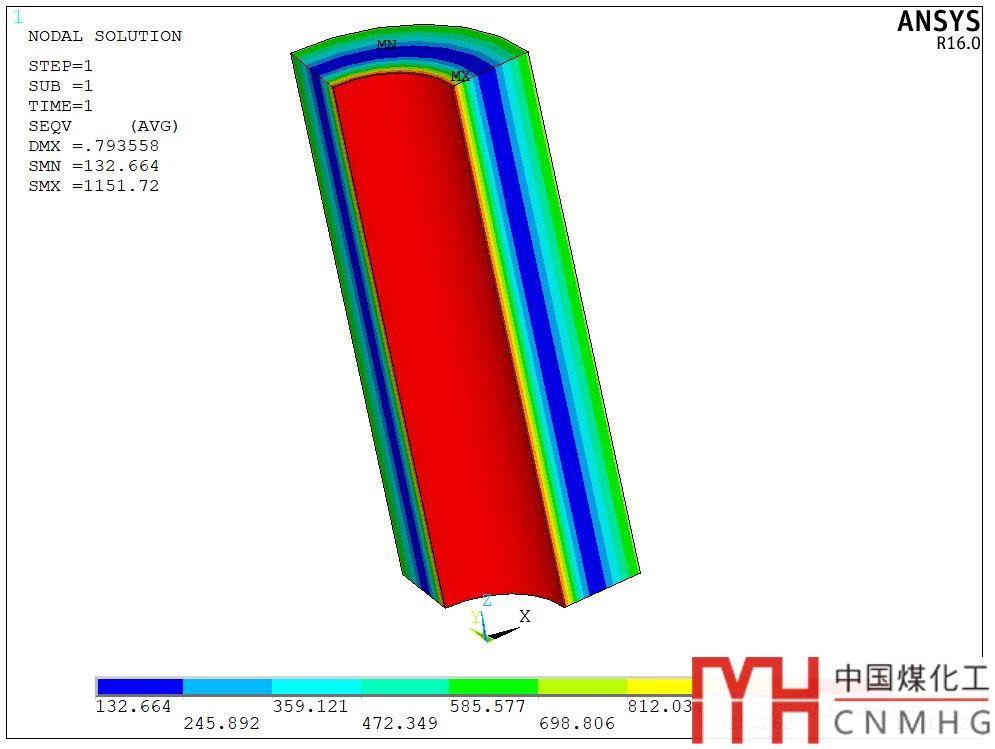

米塞斯應力分布如下圖：

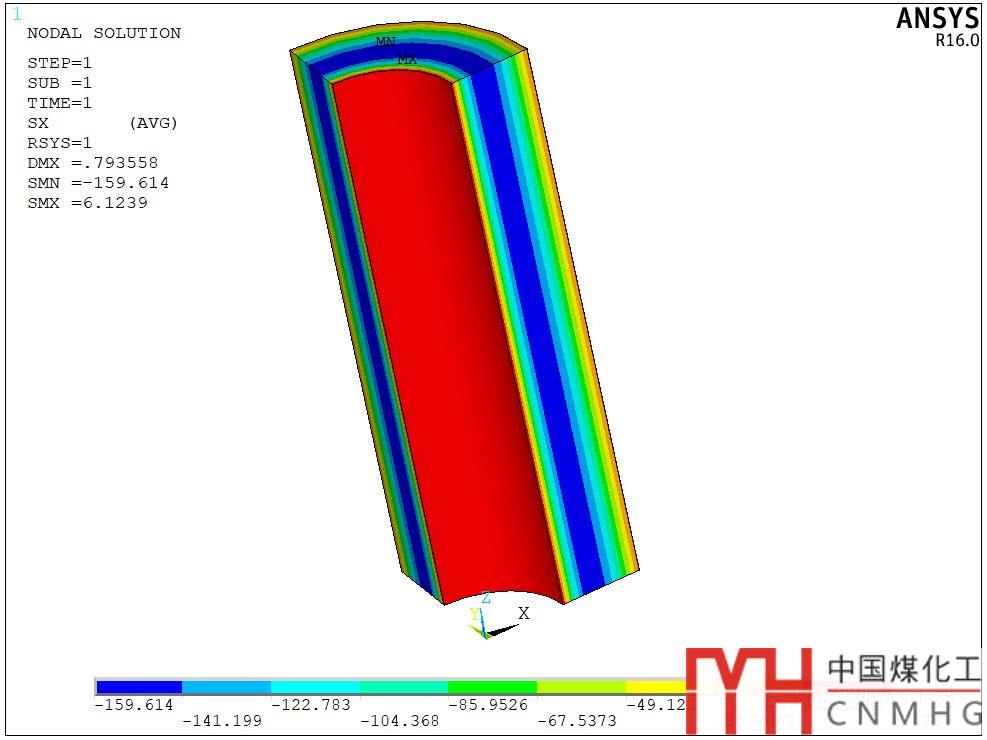

徑向應力如下圖所示：

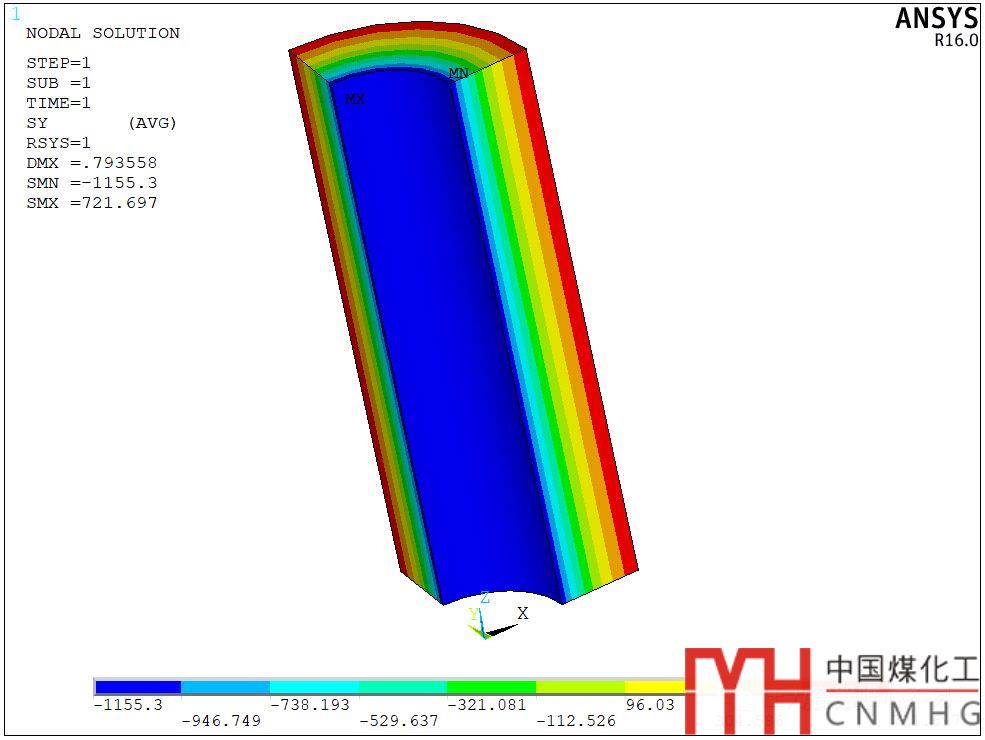

周向應力分布如下圖所示：

軸向熱應力分布如下圖所示：

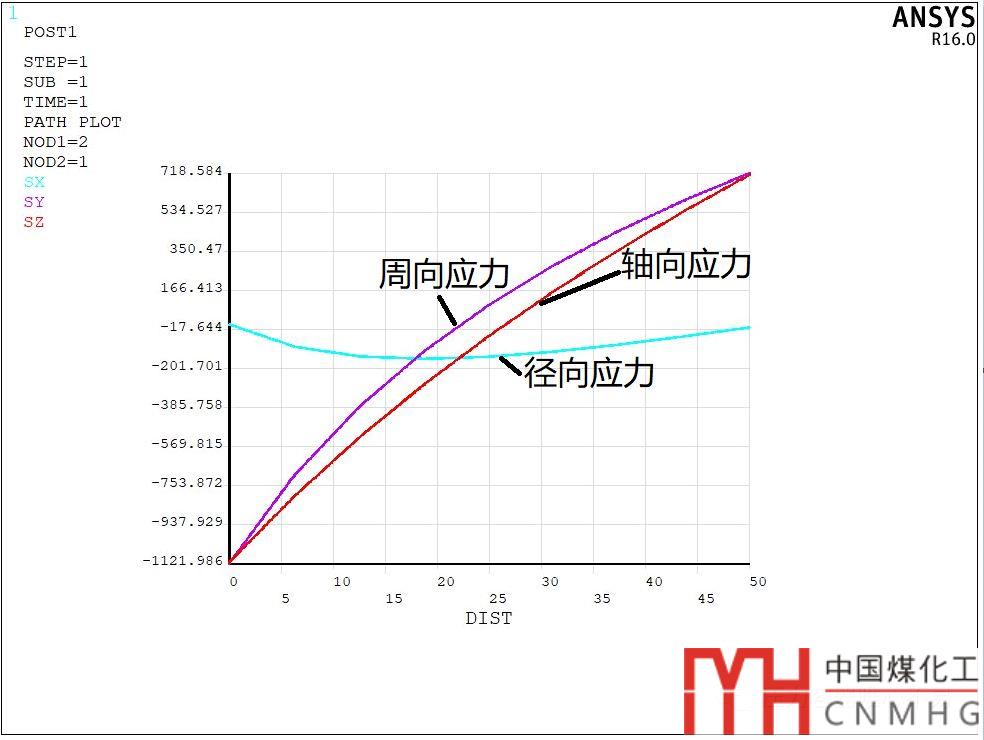

繪制沿壁厚方向的三向熱應力圖：

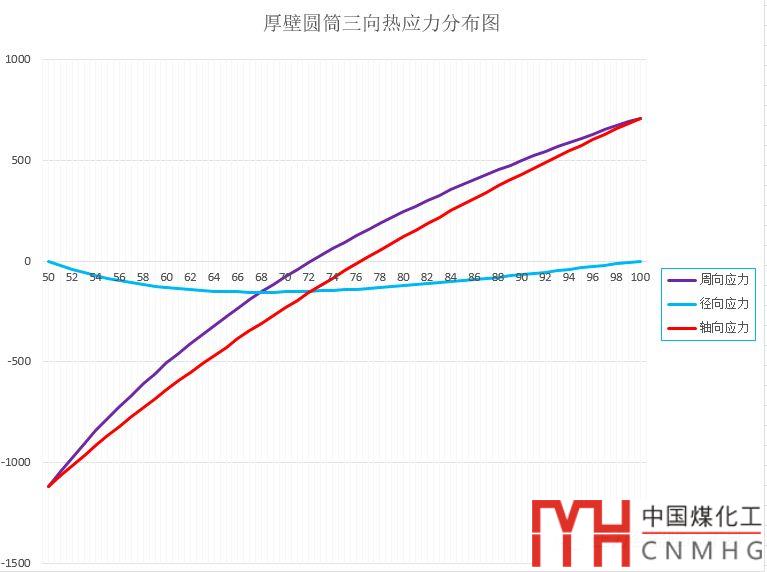

在EXCEL中繪制理論解的圖示：

對比一下，是否圖形非常接近？

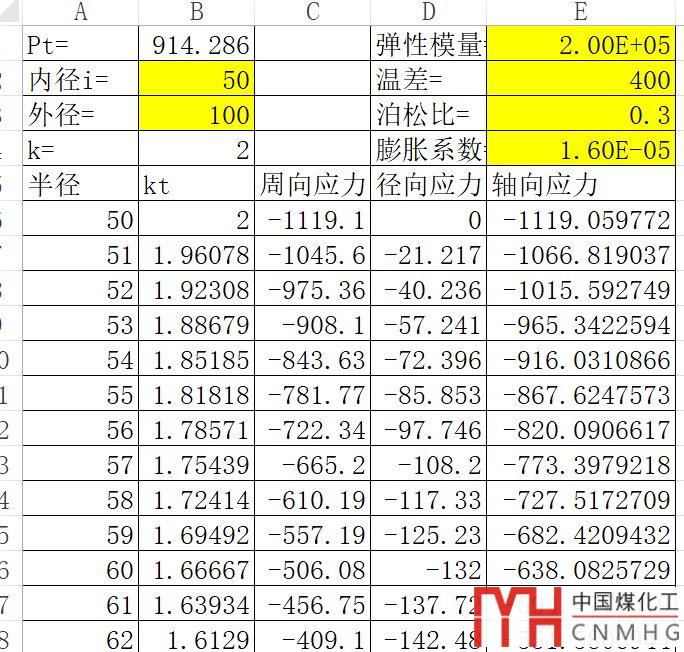

其使用的數據如下：

從圖中可以看出熱應力分布的特點：

1. 熱應力大小與內外壁溫差成正比

2. 熱應力沿壁厚方向是變化的，內部受壓縮，外壁受拉伸。

熱應力造成的危害

熱應力竟然有那么高，那么很多設備豈不是很危險？

其實也不是，本例子是強制在內外壁設置了400度的溫差，實際上，由于鋼的導熱系數比較好，而且一般高溫時，設備有保溫，所以大多數時候，鋼件的溫度是均勻的，熱應力可以忽略不計。

而沒有保溫的時候，由于溫差過大，造成熱應力過大，甚至?xí)斐稍O(shè)備的損壞。

案例見：

走近科學-減壓塔加強圈斷裂之謎

減壓塔往事

那么什么時候可以忽略溫差應力，教科書上的回答很全面：
