前面的文章我們談到了S7-1200的數字量輸入模塊SM1221和數字量輸出模塊SM1222。S7-1200系列還有一種數字量的模塊，同時兼有數字量輸入和輸出功能，命名為SM1223。在實際的項目中，如果能靈活的使用SM1223，會節省項目的成本，給項目的設計帶來便利。這篇文章我們就討論下SM1223。

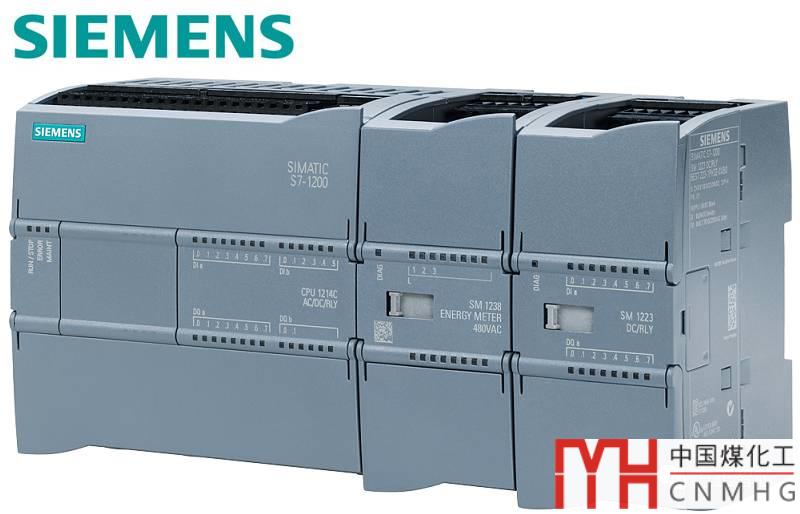

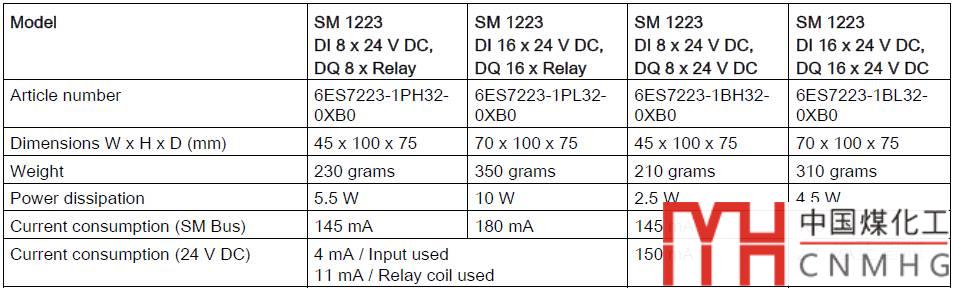

SM1223的輸入部分包括8通道輸入和16通道輸入兩種，輸出部分包括8通道繼電器、8通道晶體管、16通道繼電器和16通道晶體管四種，如下圖：

使用SM1223的好處之一是可以節省5V的背板總線電流。我們在前面的文章中已經介紹過了，CPU通過背板總線提供5V的電流給各模塊使用，各模塊消耗的電流之和不能超過CPU所提供的電流的總和。如果超過了，是不能外加電源的；也就是說，你要么換個供電能力大些的CPU，要么不使用這種模塊。下面我們先來看下使用SM1223 16通道輸入/輸出和分別使用SM1221 DI16通道輸入和SM1222 DQ16通道輸出模塊的電流消耗：

SM1221 DI 16x24V 消耗背板總線電流130mA；SM1222 DQ 16x24V消耗背板總線電流140mA；兩者總和270mA；

而SM1223 DI 16x24V DQ 16x24V 消耗背板總線電流185mA；

可見使用SM1223將比分別使用SM1221和SM1222節省背板總線電流85mA，另外還會節省一個模塊的空間，并且在成本上比使用兩個模塊便宜，是一個不錯的選擇哦。

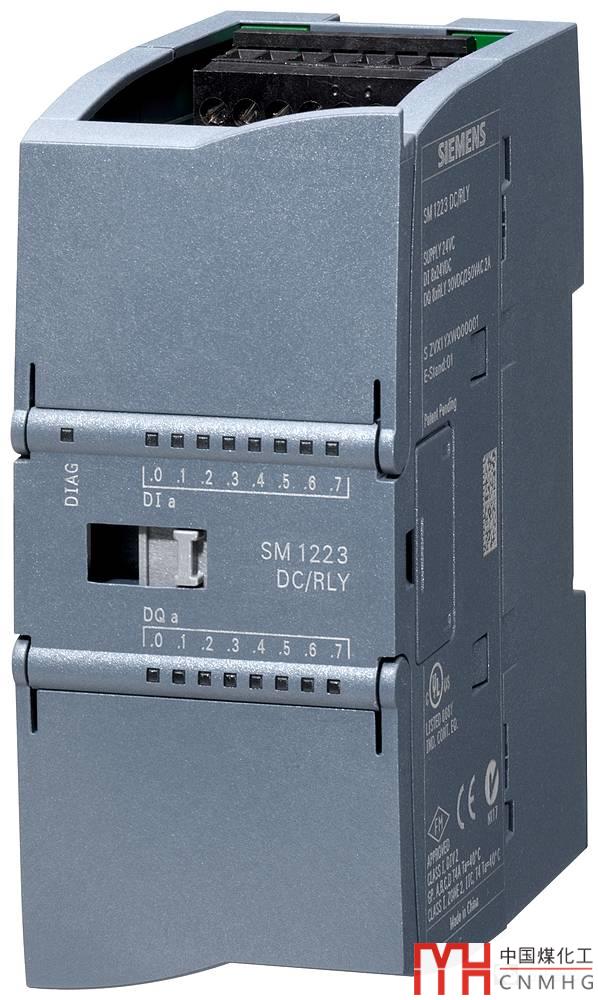

SM1223 DI 8x24V DC DQ 8xRelay是8通道數字量輸入/8通道繼電器輸出的模塊，外觀如下圖：

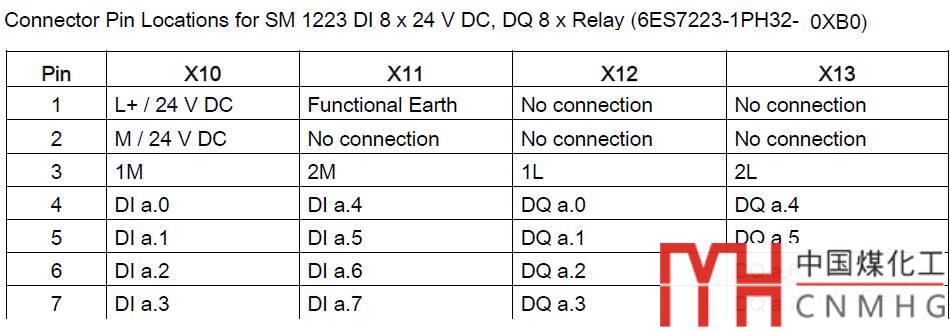

該模塊有四個接線端子，從上到下依次是X10,X11,X12和X13，端子的定義如下：

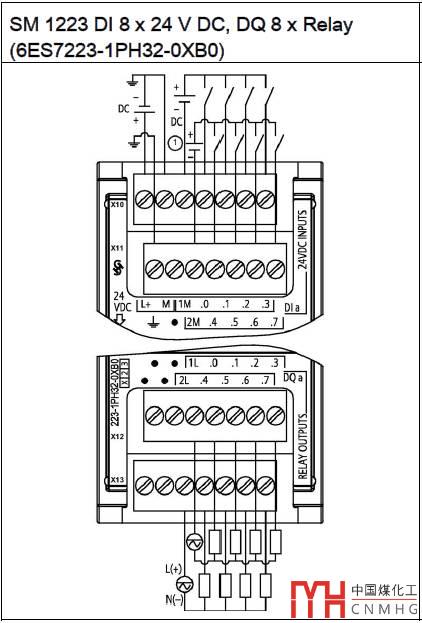

端子接線圖如下：

注意這里是繼電器輸出，X12:3和X13:3要連接外部電源。

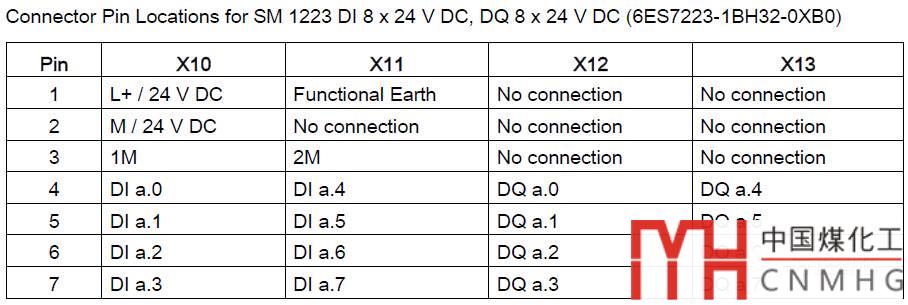

SM1223 8DI/8DQ的端子定義如下圖：

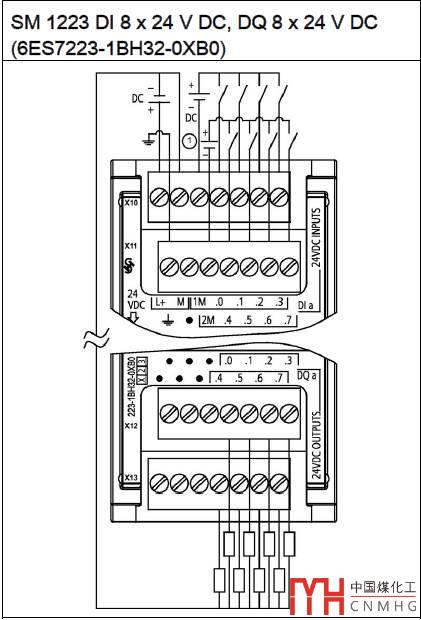

由于使用內部的電源輸出，該模塊的X12:3和X13:3不需要接線，如下圖：

SM1223 DI16x24V,DQ 16xRelay繼電器輸出的模塊端子定義如下：

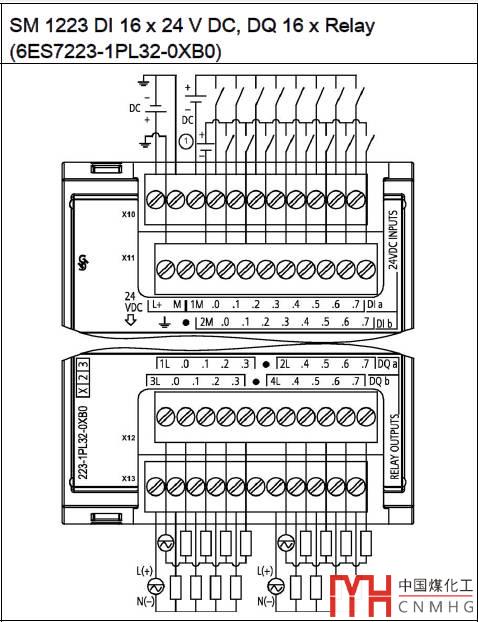

接線圖如下：

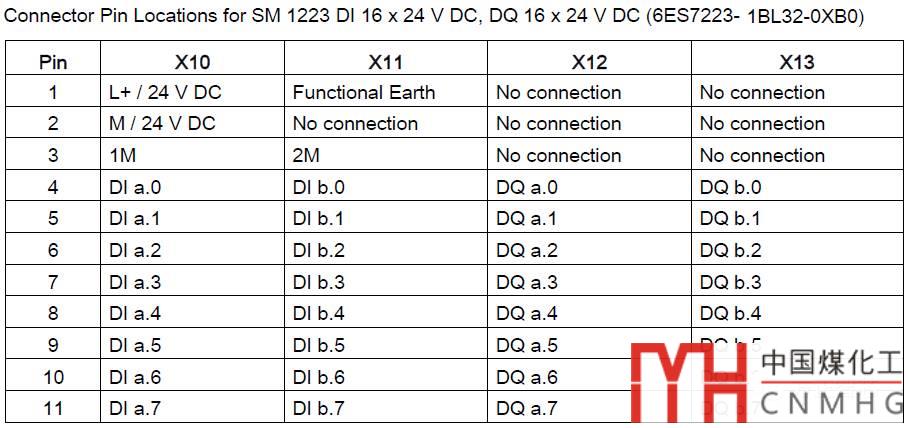

SM1223 DI16x24V,DQ 16x24V晶體管輸出的模塊端子定義如下：

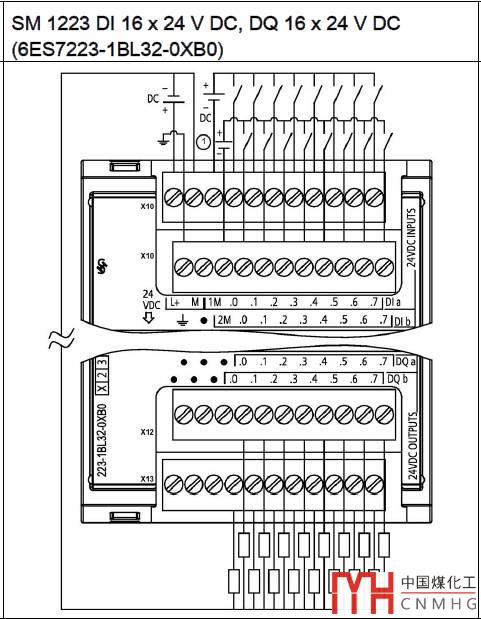

接線圖如下：

關于SM1223模塊的介紹就先到這里，更多相關的介紹可以看看前面的文章：“SM1222繼電器輸出和晶體管輸出有什么區別？”和“S7-1200的數字量輸入模塊SM1221”。
